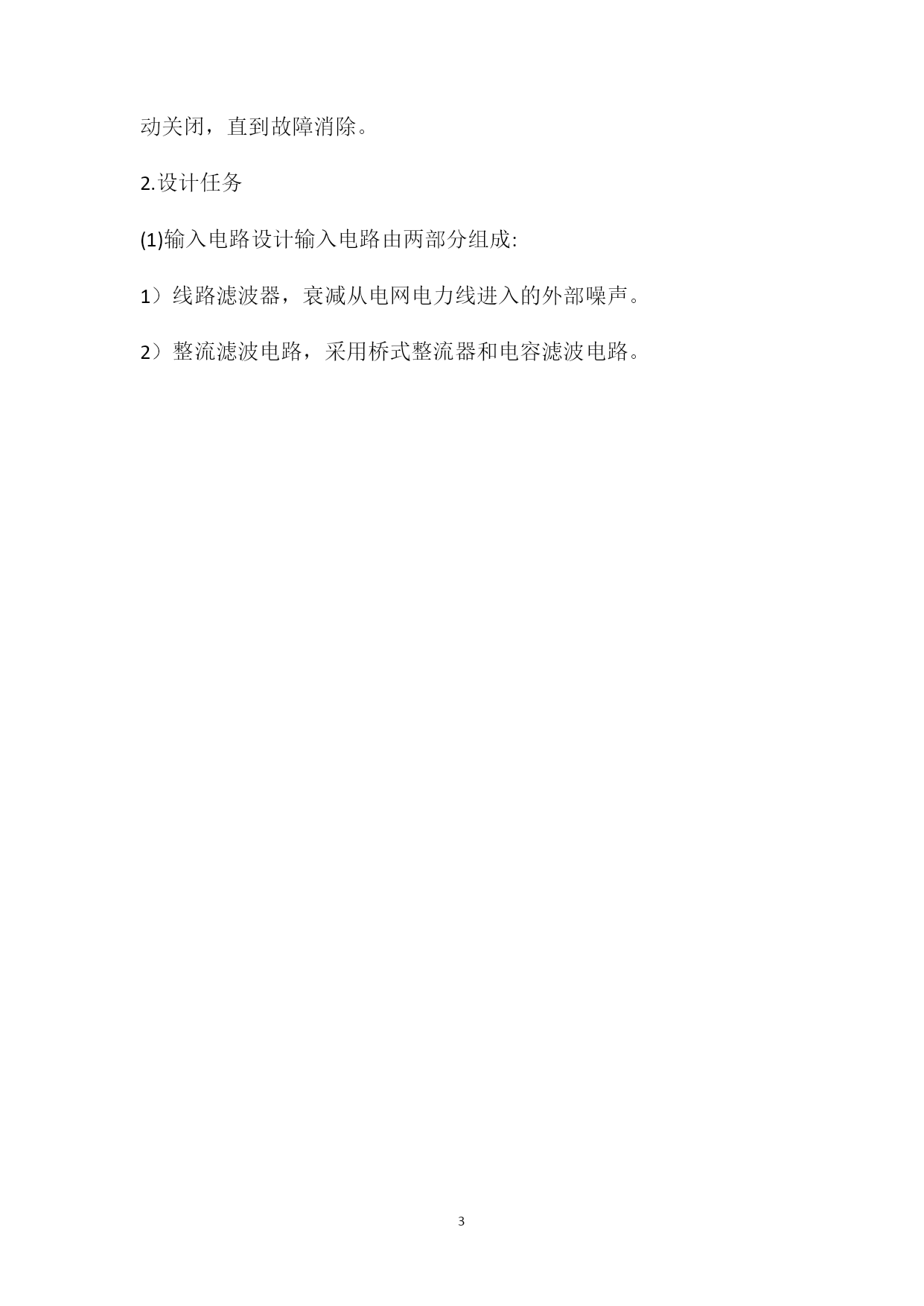

PAGEPAGE3综合课程设计综合课程设计.(2)项目2.串联型直流稳压电源设计1.项目概述串联式直流稳压电源是应用较多的一种电源电路，具有输出电压调节范围宽、元器件选择合适、性能指标高等优点。通过本设计项目，学生可以独立完成小功率DC稳压电源的电路设计、参数计算和器件选型，并利用所学知识提高学生的综合设计能力。2.设计任务（1）设计串联型直流稳压电源，主要技术指标要求：1）输入交流电压U=220V,f=50Hz.2）输出直流电压Uo=3～6V、6～9V、9～12V三档。3）输出直流电流le;1A。4）稳压系数Srle;0.01。5）纹波电压le;30mV6）具有过电流及短路保护功能。（2）不可使用三端稳压器。（3）要有输出电压指示。3.设计需要调查、寻找和搜集资料。1)总体设计，画框图。2)单元电路设计和必要的计算。3)设计并绘制电气原理示意图。4)参数计算-组件列表。5)利用EWB对设计的电路进行仿真，给出仿真结果和关键点的波形。6)写设计说明书。4．参考资料目录。项目3.小功率开关直流稳压电源设计1.项目概述目前常用的串联稳压电源是连续控制的线性电源。在这种传统的串联调节器中，调节管始终工作在放大区，流经它的电流是连续的。这种调节器的缺点是承受过载和短路的能力差，效率低。目前，航天技术、计算机、通信、雷达、电视、家电等领域的电源正逐渐被开关电源取代。开关电源的调节管工作在开关状态，功率损耗低，效率高达70%~90%。调节器体积小，重量轻。此外，开关频率工作在几十千赫，滤波器电感和电容可以由较小值的元件制成。允许的环境温度也可以大大提高。开关电源应用广泛。设计的开关电源为微机电源。微机电源安装在系统机箱内，为系统组件和键盘提供稳定的DC电源，因此电源电压具有过压保护。如果在使用过程中发现DC过压或过载故障，电源将自动关闭，直到故障消除。2.设计任务(1)输入电路设计输入电路由两部分组成:1）线路滤波器，衰减从电网电力线进入的外部噪声。2）整流滤波电路，采用桥式整流器和电容滤波电路。
