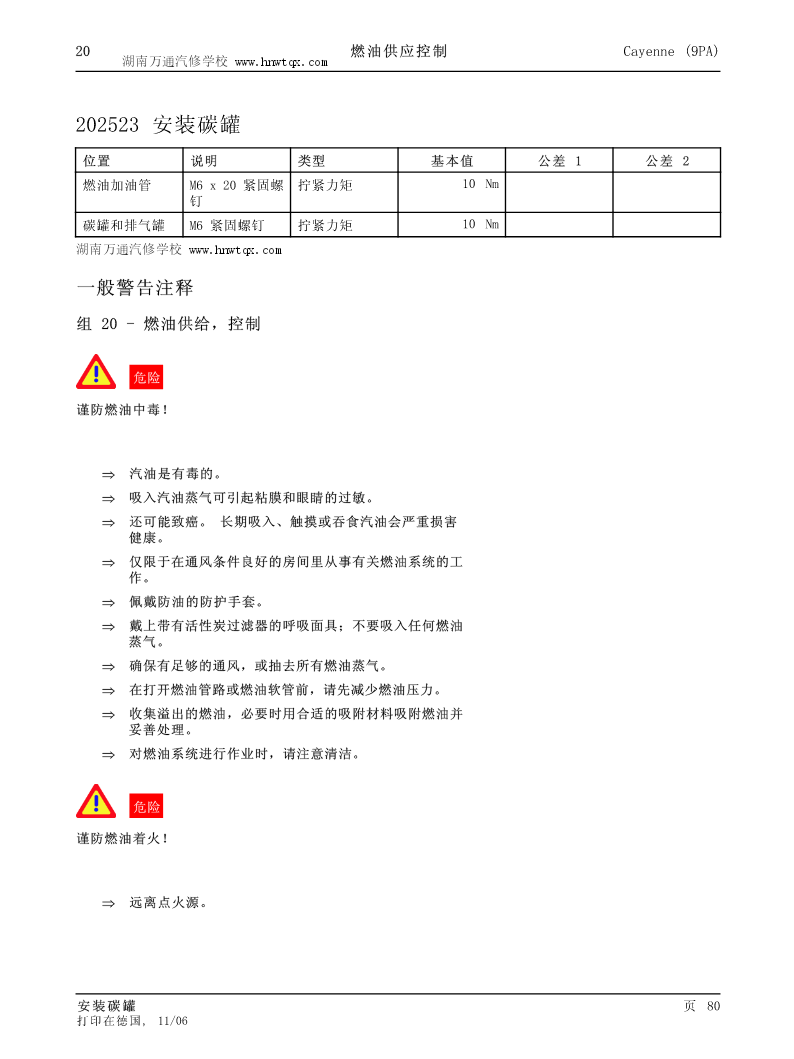

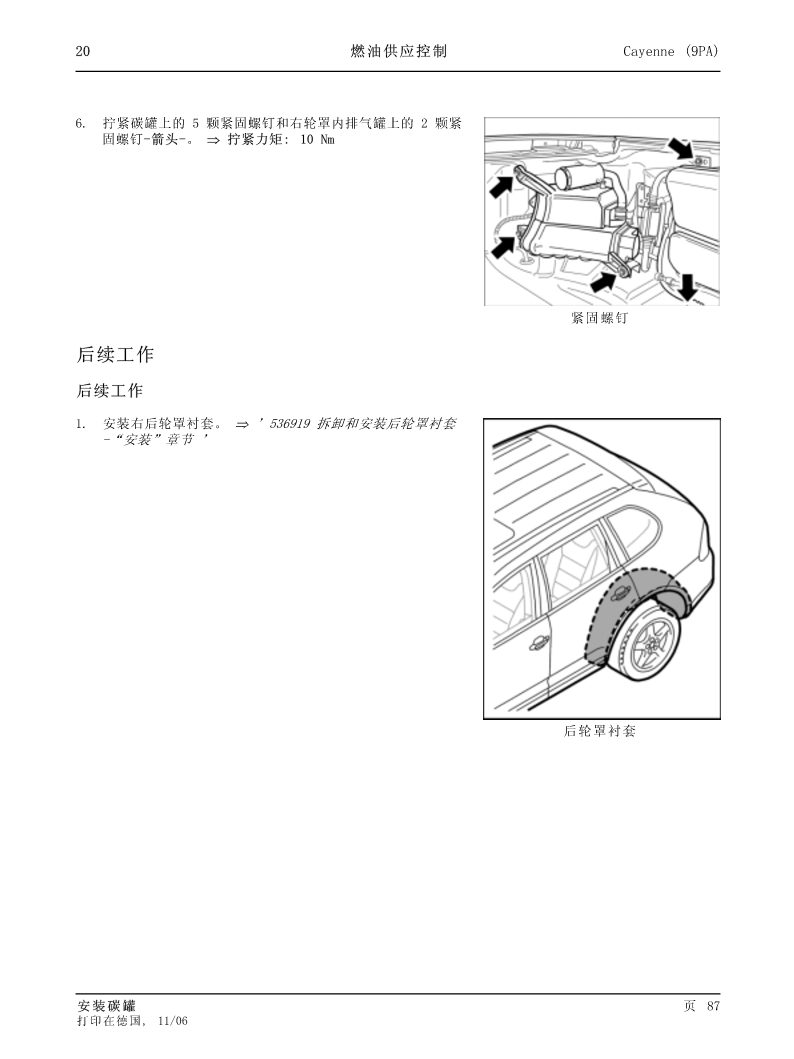

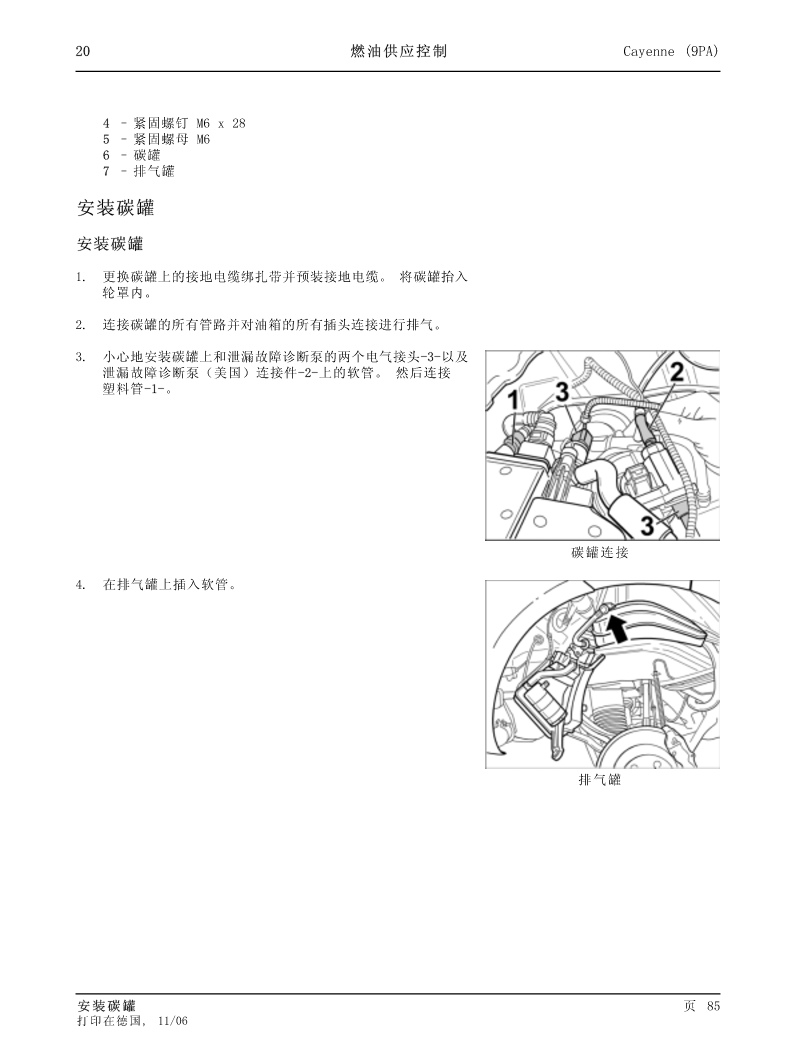

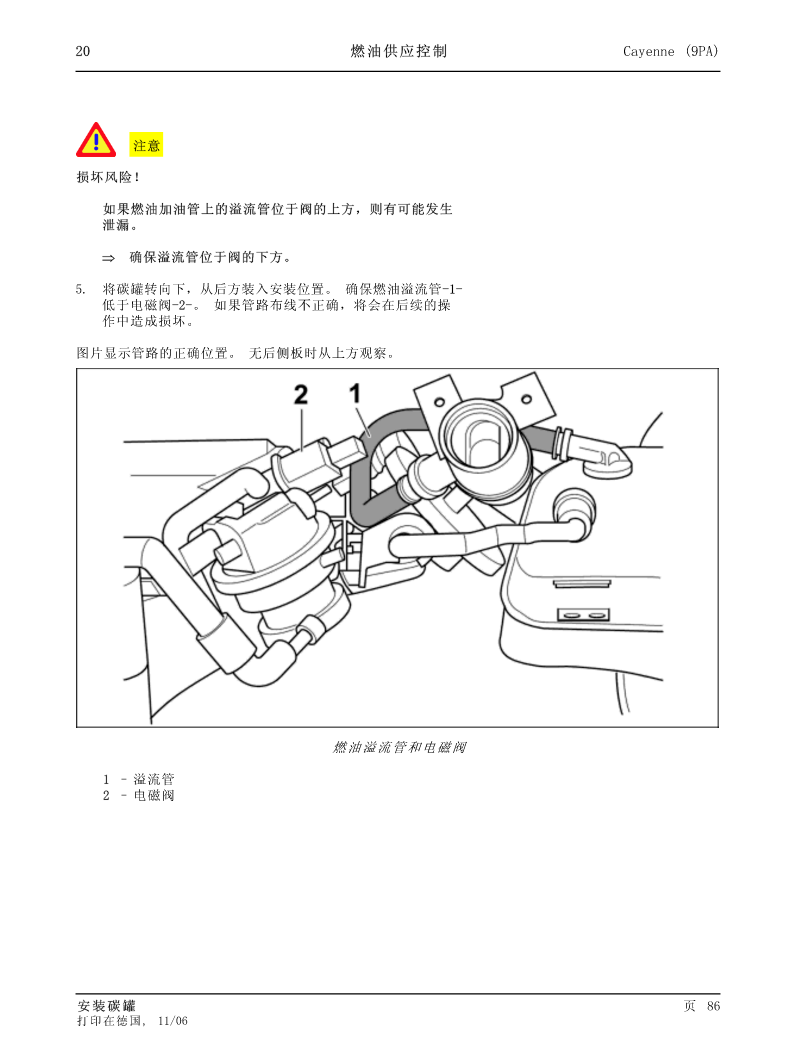

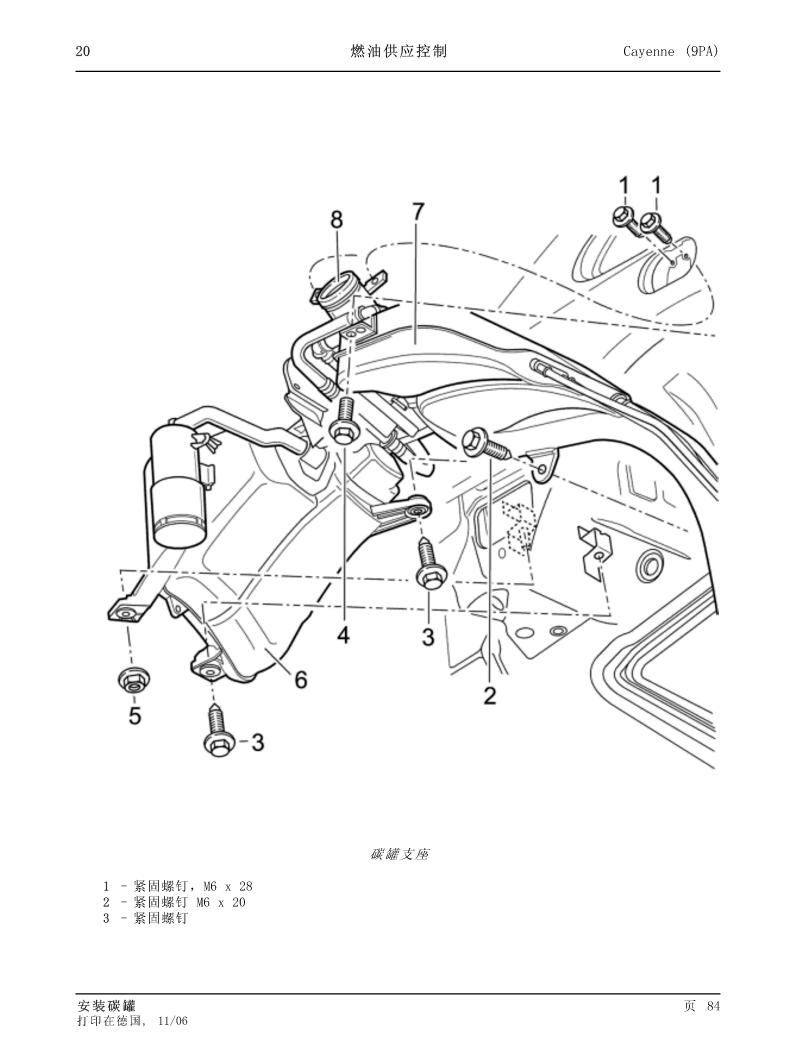

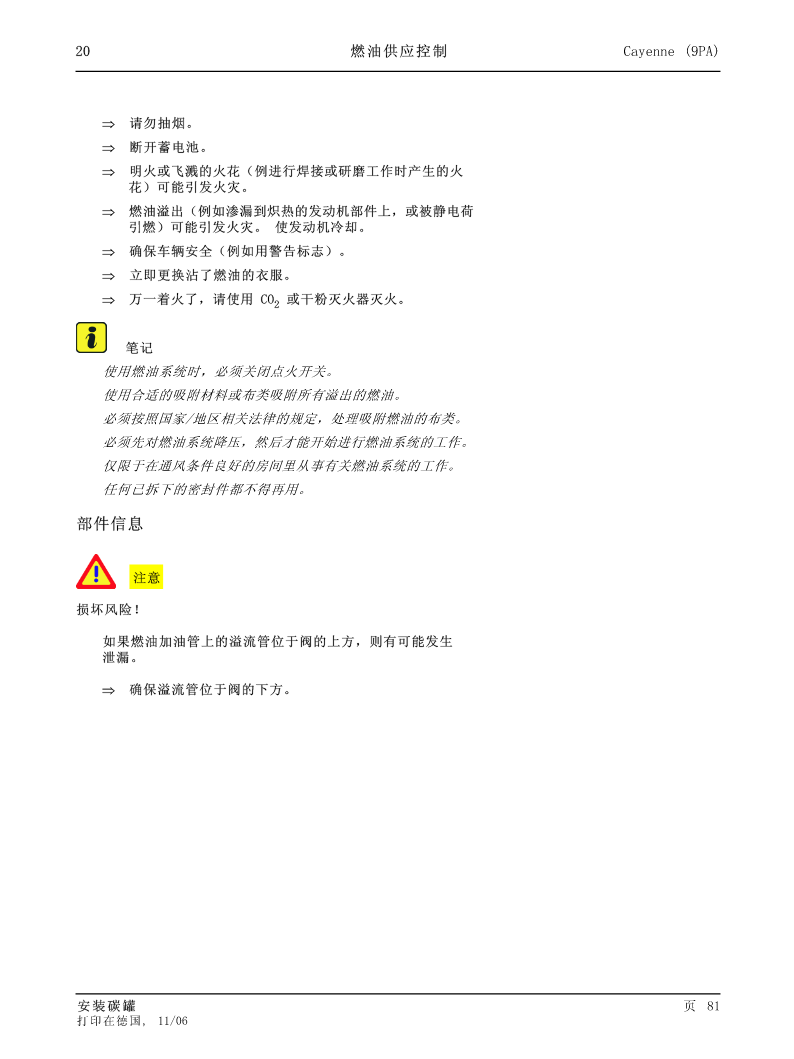

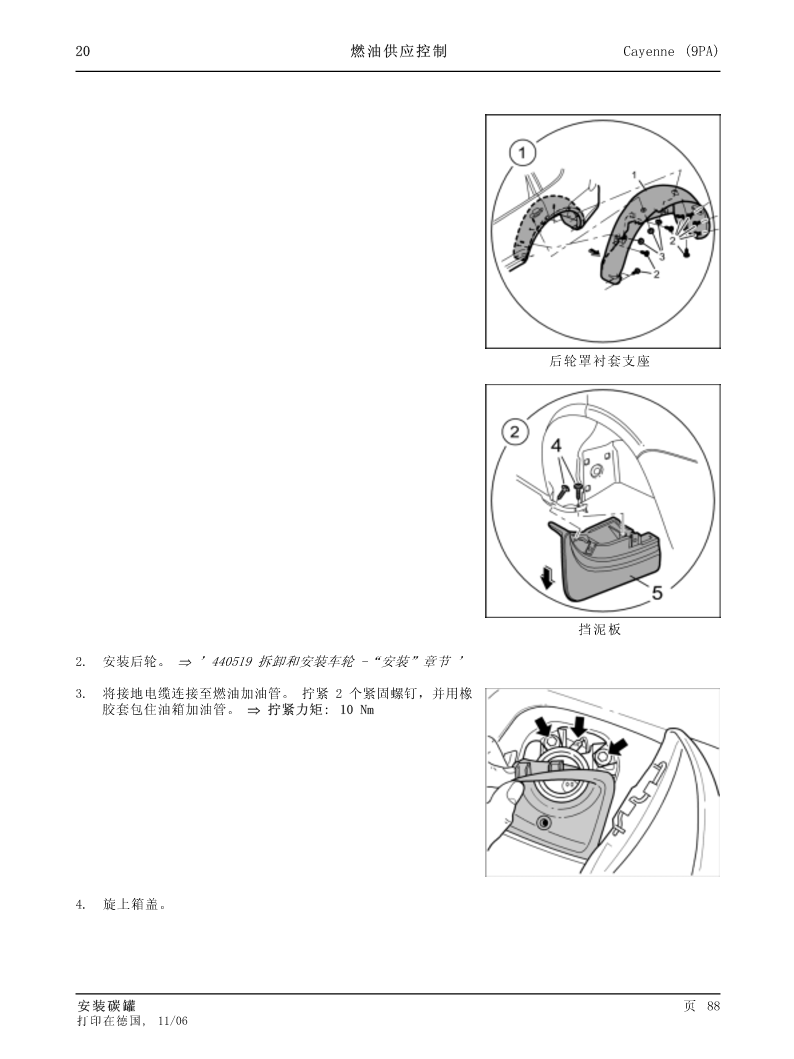

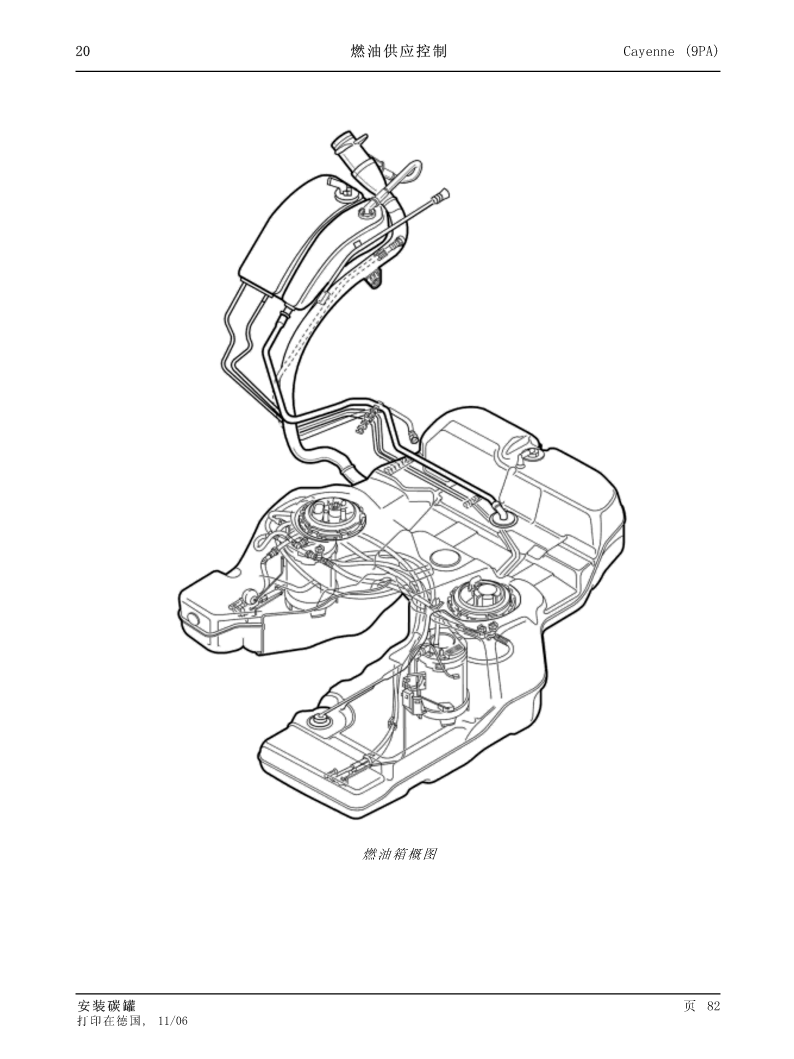

20燃油供应控制Cayenne(9PA)湖南万通汽修学校www.hnwtqx.com202523安装碳罐位置说明类型基本值公差1公差2燃油加油管M6x20紧固螺拧紧力矩10Nm钉碳罐和排气罐M6紧固螺钉拧紧力矩10Nm湖南万通汽修学校www.hnwtqx.com一般警告注释组20-燃油供给，控制危险谨防燃油中毒！♦⇒汽油是有毒的。⇒吸入汽油蒸气可引起粘膜和眼睛的过敏。⇒还可能致癌。长期吸入、触摸或吞食汽油会严重损害健康。⇒仅限于在通风条件良好的房间里从事有关燃油系统的工作。⇒佩戴防油的防护手套。⇒戴上带有活性炭过滤器的呼吸面具；不要吸入任何燃油蒸气。⇒确保有足够的通风，或抽去所有燃油蒸气。⇒在打开燃油管路或燃油软管前，请先减少燃油压力。⇒收集溢出的燃油，必要时用合适的吸附材料吸附燃油并妥善处理。⇒对燃油系统进行作业时，请注意清洁。危险谨防燃油着火！♦⇒远离点火源。安装碳罐页80打印在德国,11/0620燃油供应控制Cayenne(9PA)⇒请勿抽烟。⇒断开蓄电池。⇒明火或飞溅的火花（例进行焊接或研磨工作时产生的火花）可能引发火灾。⇒燃油溢出（例如渗漏到炽热的发动机部件上，或被静电荷引燃）可能引发火灾。使发动机冷却。⇒确保车辆安全（例如用警告标志）。⇒立即更换沾了燃油的衣服。⇒万一着火了，请使用CO2或干粉灭火器灭火。笔记♦使用燃油系统时，必须关闭点火开关。♦使用合适的吸附材料或布类吸附所有溢出的燃油。♦必须按照国家/地区相关法律的规定，处理吸附燃油的布类。♦必须先对燃油系统降压，然后才能开始进行燃油系统的工作。♦仅限于在通风条件良好的房间里从事有关燃油系统的工作。♦任何已拆下的密封件都不得再用。部件信息注意损坏风险！♦如果燃油加油管上的溢流管位于阀的上方，则有可能发生泄漏。⇒确保溢流管位于阀的下方。安装碳罐页81打印在德国,11/0620燃油供应控制Cayenne(9PA)燃油箱概图安装碳罐页82打印在德国,11/0620燃油供应控制Cayenne(9PA)笔记♦维修步骤可能随发动机类型和越野设备的不同而有所不同。这与右轮罩中的部件尤其相关。♦有关ORVR车辆的说明。以下拆解图显示了右轮罩中油箱加油管和碳罐的附件。安装碳罐页83打印在德国,11/0620燃油供应控制Cayenne(9PA)碳罐支座1–紧固螺钉，M6x282–紧固螺钉M6x203–紧固螺钉安装碳罐页84打印在德国,11/0620燃油供应控制Cayenne(9PA)4–紧固螺钉M6x285–紧固螺母M66–碳罐7–排气罐安装碳罐安装碳罐1.更换碳罐上的接地电缆绑扎带并预装接地电缆。将碳罐抬入轮罩内。2.连接碳罐的所有管路并对油箱的所有插头连接进行排气。3.小心地安装碳罐上和泄漏故障诊断泵的两个电气接头-3-以及泄漏故障诊断泵（美国）连接件-2-上的软管。然后连接塑料管-1-。碳罐连接4.在排气罐上插入软管。排气罐安装碳罐页85打印在德国,11/0620燃油供应控制Cayenne(9PA)注意损坏风险！♦如果燃油加油管上的溢流管位于阀的上方，则有可能发生泄漏。⇒确保溢流管位于阀的下方。5.将碳罐转向下，从后方装入安装位置。确保燃油溢流管-1-低于电磁阀-2-。如果管路布线不正确，将会在后续的操作中造成损坏。图片显示管路的正确位置。无后侧板时从上方观察。燃油溢流管和电磁阀1–溢流管2–电磁阀安装碳罐页86打印在德国,11/0620燃油供应控制Cayenne(9PA)6.拧紧碳罐上的5颗紧固螺钉和右轮罩内排气罐上的2颗紧固螺钉-箭头-。⇒拧紧力矩:10Nm紧固螺钉后续工作后续工作1.安装右后轮罩衬套。⇒’536919拆卸和安装后轮罩衬套-“安装”章节’后轮罩衬套安装碳罐页87打印在德国,11/0620燃油供应控制Cayenne(9PA)后轮罩衬套支座挡泥板2.安装后轮。⇒’440519拆卸和安装车轮-“安装”章节’3.将接地电缆连接至燃油加油管。拧紧2个紧固螺钉，并用橡胶套包住油箱加油管。⇒拧紧力矩:10Nm4.旋上箱盖。安装碳罐页88打印在德国,11/0620燃油供应控制Cayenne(9PA)5.启用空气悬架系统。安装碳罐页89打印在德国,11/0620燃油供应控制Cayenne(9PA)204302燃
