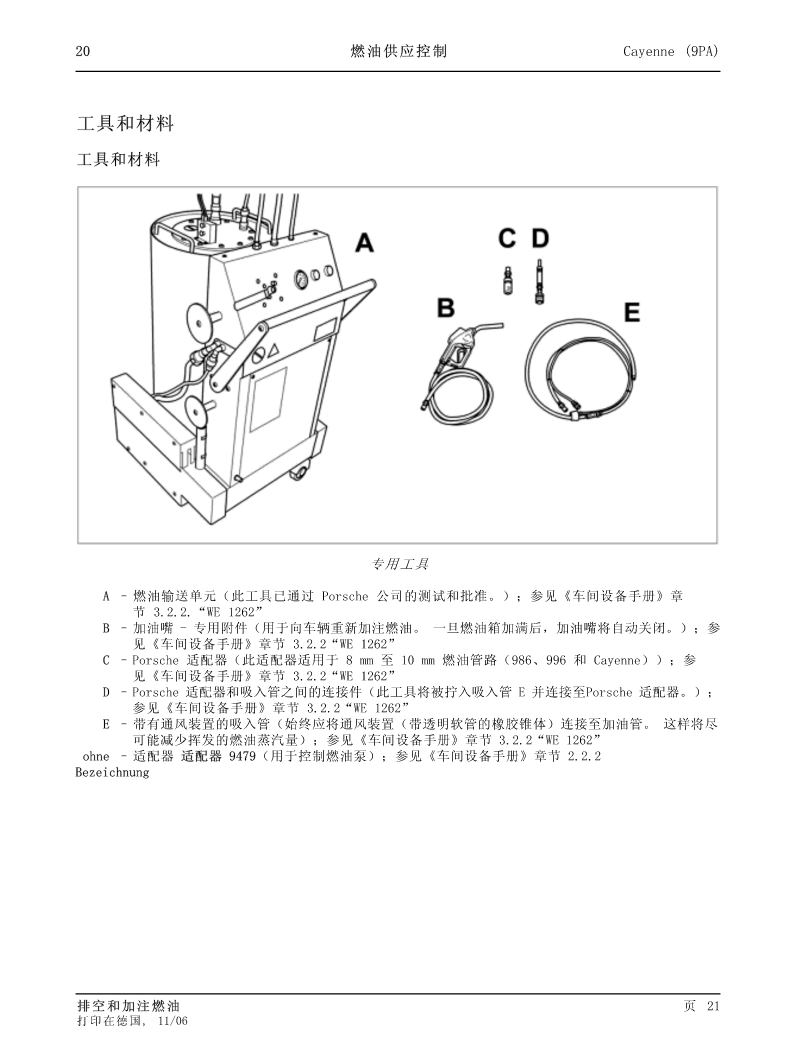

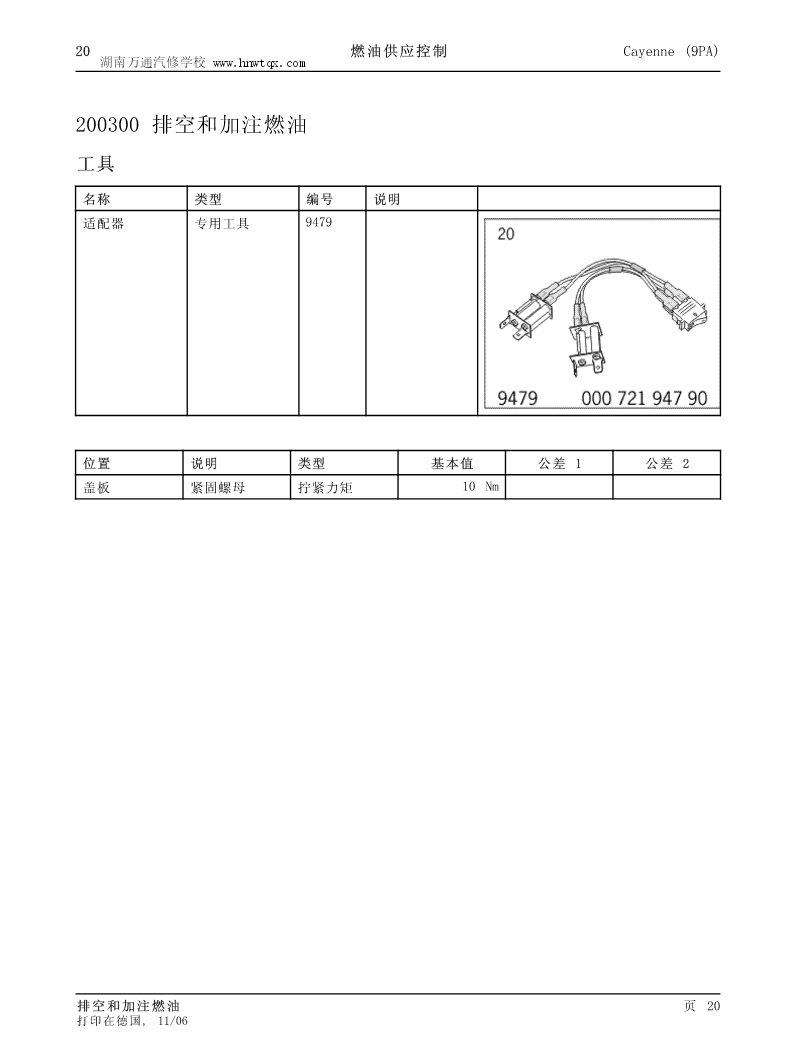

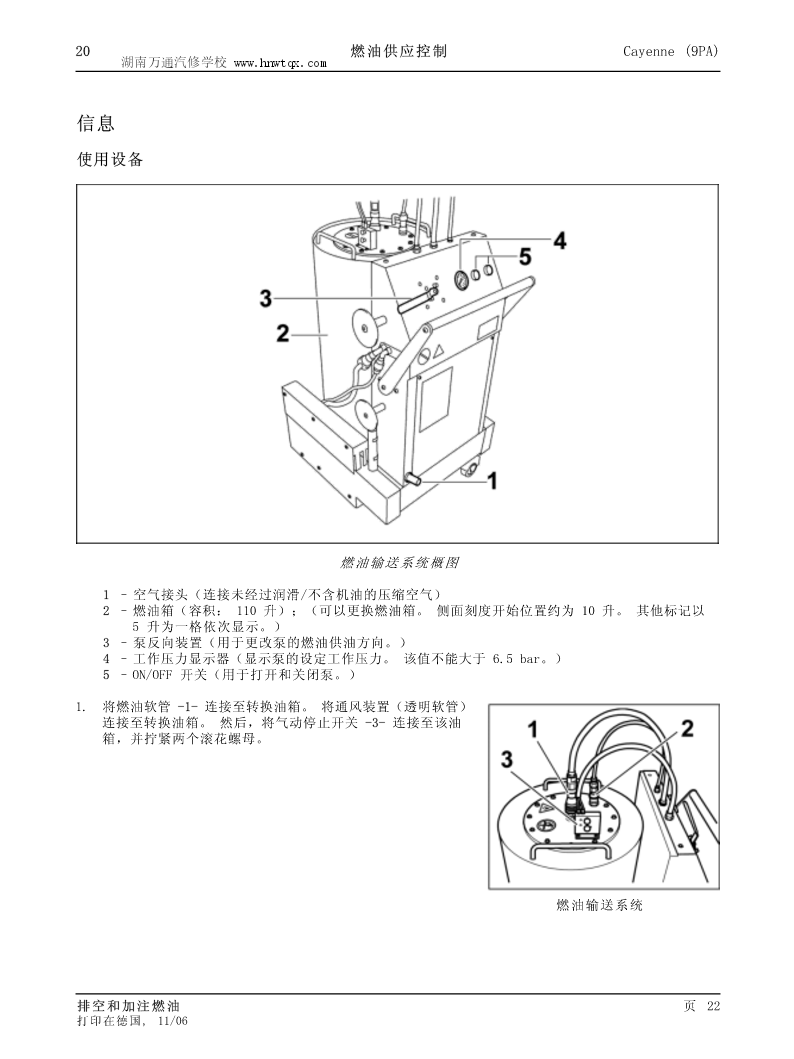

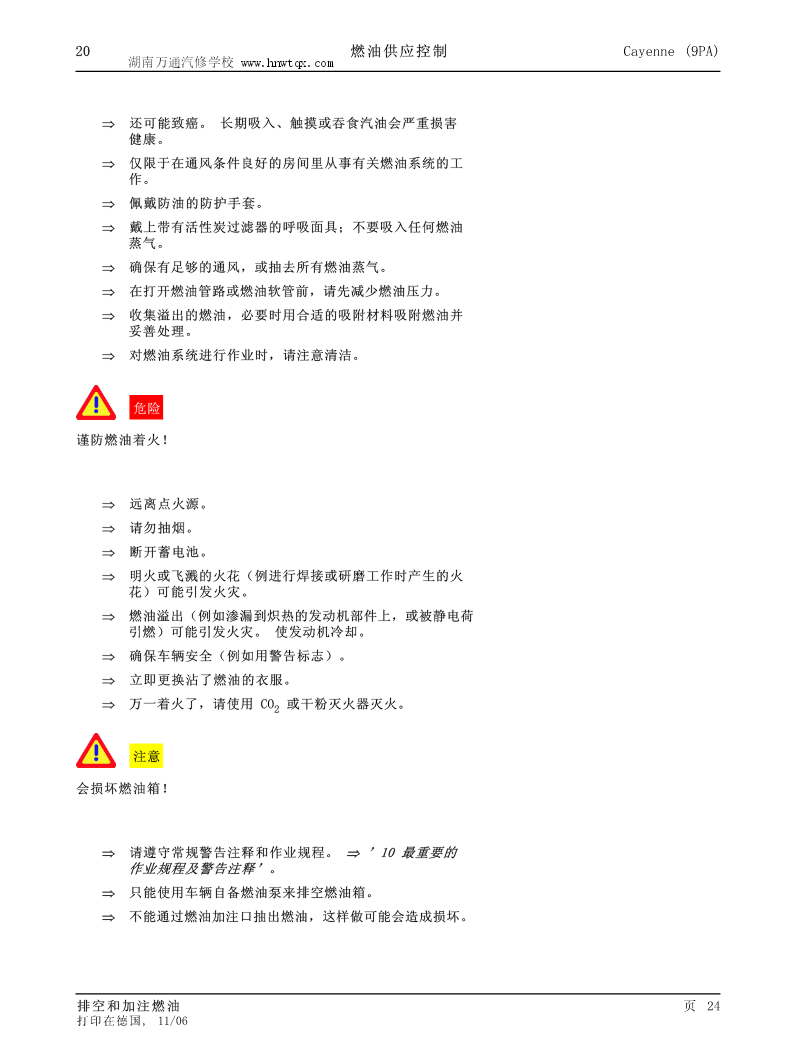

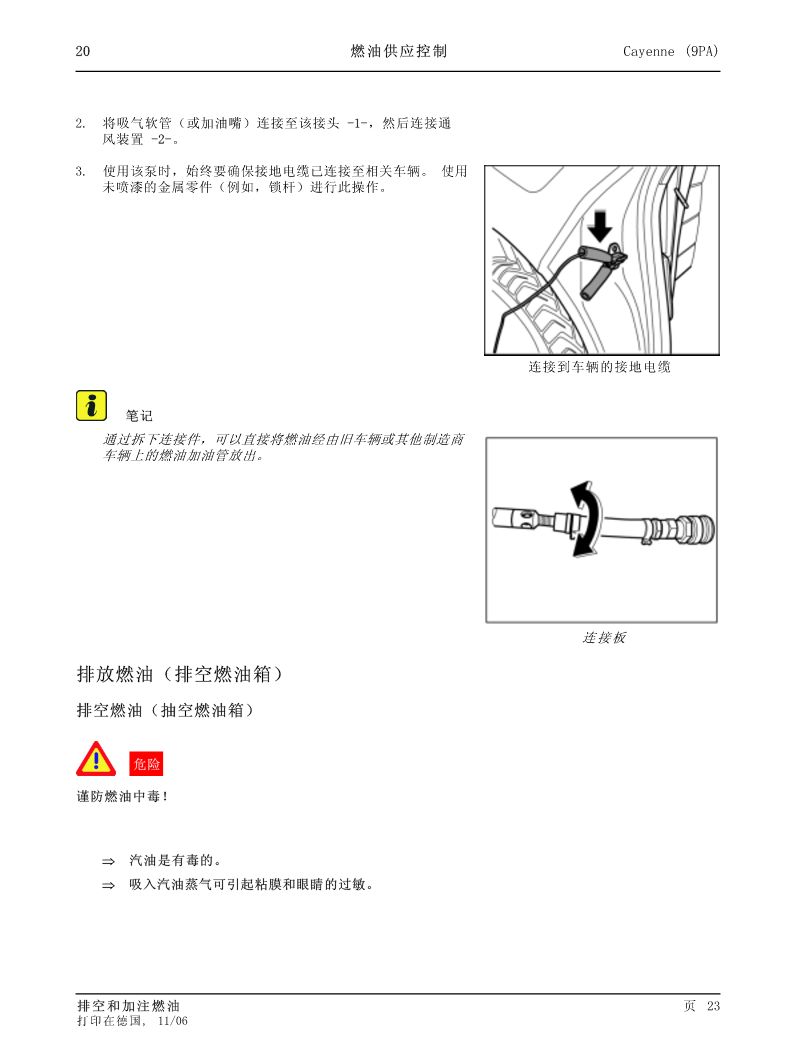

20燃油供应控制Cayenne(9PA)湖南万通汽修学校www.hnwtqx.com200300排空和加注燃油工具名称类型编号说明适配器专用工具9479位置说明类型基本值公差1公差2盖板紧固螺母拧紧力矩10Nm排空和加注燃油页20打印在德国,11/0620燃油供应控制Cayenne(9PA)工具和材料工具和材料专用工具A–燃油输送单元（此工具已通过Porsche公司的测试和批准。）；参见《车间设备手册》章节3.2.2.“WE1262”B–加油嘴-专用附件（用于向车辆重新加注燃油。一旦燃油箱加满后，加油嘴将自动关闭。）；参见《车间设备手册》章节3.2.2“WE1262”C–Porsche适配器（此适配器适用于8mm至10mm燃油管路（986、996和Cayenne））；参见《车间设备手册》章节3.2.2“WE1262”D–Porsche适配器和吸入管之间的连接件（此工具将被拧入吸入管E并连接至Porsche适配器。）；参见《车间设备手册》章节3.2.2“WE1262”E–带有通风装置的吸入管（始终应将通风装置（带透明软管的橡胶锥体）连接至加油管。这样将尽可能减少挥发的燃油蒸汽量）；参见《车间设备手册》章节3.2.2“WE1262”ohne–适配器适配器9479（用于控制燃油泵）；参见《车间设备手册》章节2.2.2Bezeichnung排空和加注燃油页21打印在德国,11/0620燃油供应控制Cayenne(9PA)湖南万通汽修学校www.hnwtqx.com信息使用设备燃油输送系统概图1–空气接头（连接未经过润滑/不含机油的压缩空气）2–燃油箱（容积：110升）；（可以更换燃油箱。侧面刻度开始位置约为10升。其他标记以5升为一格依次显示。）3–泵反向装置（用于更改泵的燃油供油方向。）4–工作压力显示器（显示泵的设定工作压力。该值不能大于6.5bar。）5–ON/OFF开关（用于打开和关闭泵。）1.将燃油软管-1-连接至转换油箱。将通风装置（透明软管）连接至转换油箱。然后，将气动停止开关-3-连接至该油箱，并拧紧两个滚花螺母。燃油输送系统排空和加注燃油页22打印在德国,11/0620燃油供应控制Cayenne(9PA)2.将吸气软管（或加油嘴）连接至该接头-1-，然后连接通风装置-2-。3.使用该泵时，始终要确保接地电缆已连接至相关车辆。使用未喷漆的金属零件（例如，锁杆）进行此操作。连接到车辆的接地电缆笔记♦通过拆下连接件，可以直接将燃油经由旧车辆或其他制造商车辆上的燃油加油管放出。连接板排放燃油（排空燃油箱）排空燃油（抽空燃油箱）危险谨防燃油中毒！♦⇒汽油是有毒的。⇒吸入汽油蒸气可引起粘膜和眼睛的过敏。排空和加注燃油页23打印在德国,11/0620燃油供应控制Cayenne(9PA)湖南万通汽修学校www.hnwtqx.com⇒还可能致癌。长期吸入、触摸或吞食汽油会严重损害健康。⇒仅限于在通风条件良好的房间里从事有关燃油系统的工作。⇒佩戴防油的防护手套。⇒戴上带有活性炭过滤器的呼吸面具；不要吸入任何燃油蒸气。⇒确保有足够的通风，或抽去所有燃油蒸气。⇒在打开燃油管路或燃油软管前，请先减少燃油压力。⇒收集溢出的燃油，必要时用合适的吸附材料吸附燃油并妥善处理。⇒对燃油系统进行作业时，请注意清洁。危险谨防燃油着火！♦⇒远离点火源。⇒请勿抽烟。⇒断开蓄电池。⇒明火或飞溅的火花（例进行焊接或研磨工作时产生的火花）可能引发火灾。⇒燃油溢出（例如渗漏到炽热的发动机部件上，或被静电荷引燃）可能引发火灾。使发动机冷却。⇒确保车辆安全（例如用警告标志）。⇒立即更换沾了燃油的衣服。⇒万一着火了，请使用CO2或干粉灭火器灭火。注意会损坏燃油箱！♦⇒请遵守常规警告注释和作业规程。⇒’10最重要的作业规程及警告注释’。⇒只能使用车辆自备燃油泵来排空燃油箱。⇒不能通过燃油加注口抽出燃油，这样做可能会造成损坏。排空和加注燃油页24打印在德国,11/0620燃油供应控制Cayenne(9PA)笔记♦为了使乘客席中的通风效果更好，应打开所有车窗。1.将后排座椅向前折叠。2.折叠右手侧安全带固定扣的固定托架。要执行此操作，请松开3个紧固螺丝，然后将托架与安全带固定扣折叠在一起。不要再使用这些紧固螺钉。右手侧安全带固定扣的固定托架3.松开右侧的盖子。要执行此操作，请使用地毯刀沿打孔管路切断地毯并将其卷起。然后，松开4个紧固螺母并
