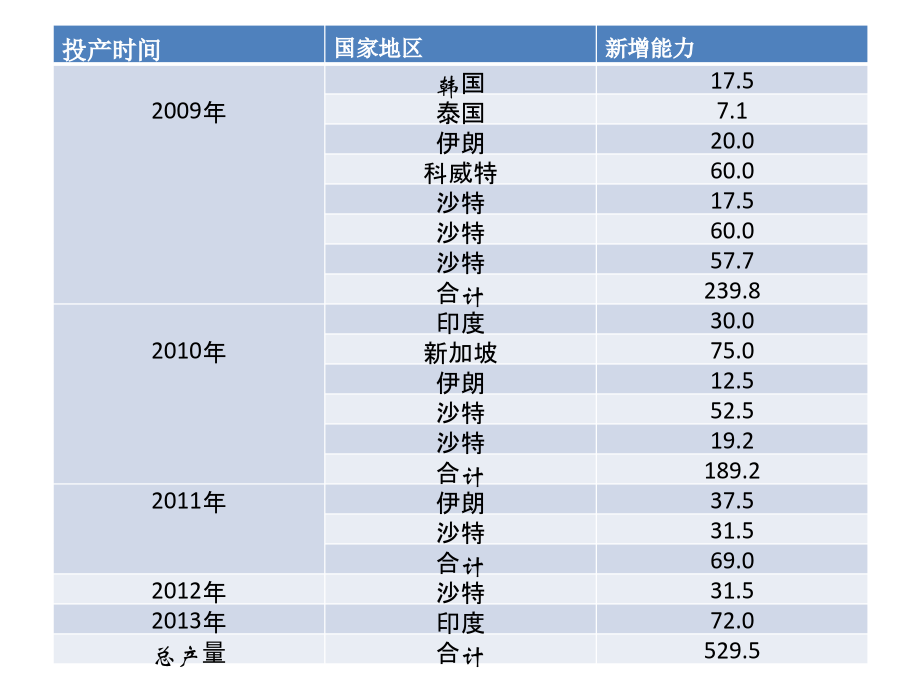

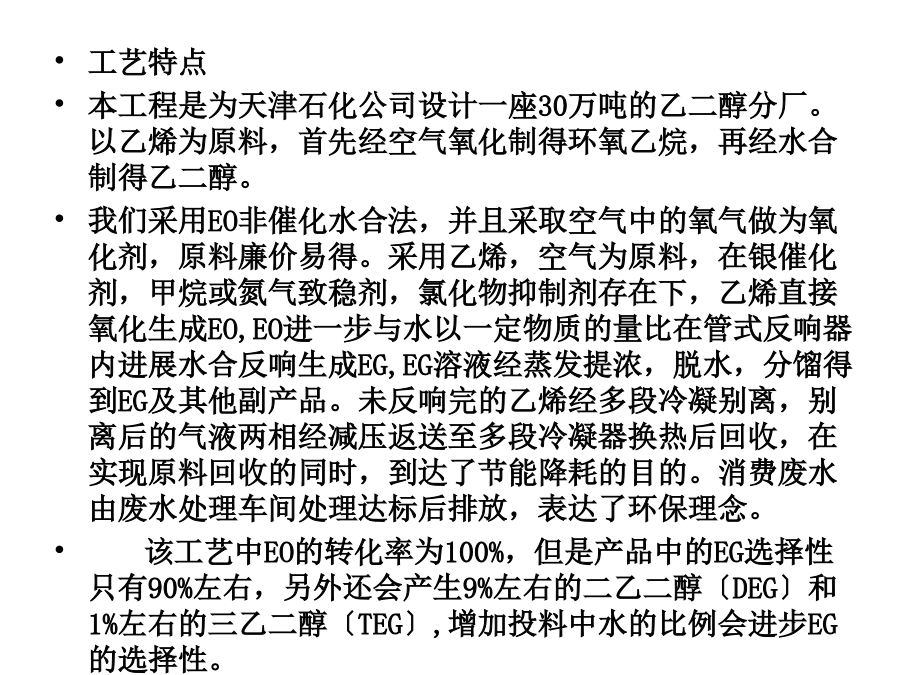

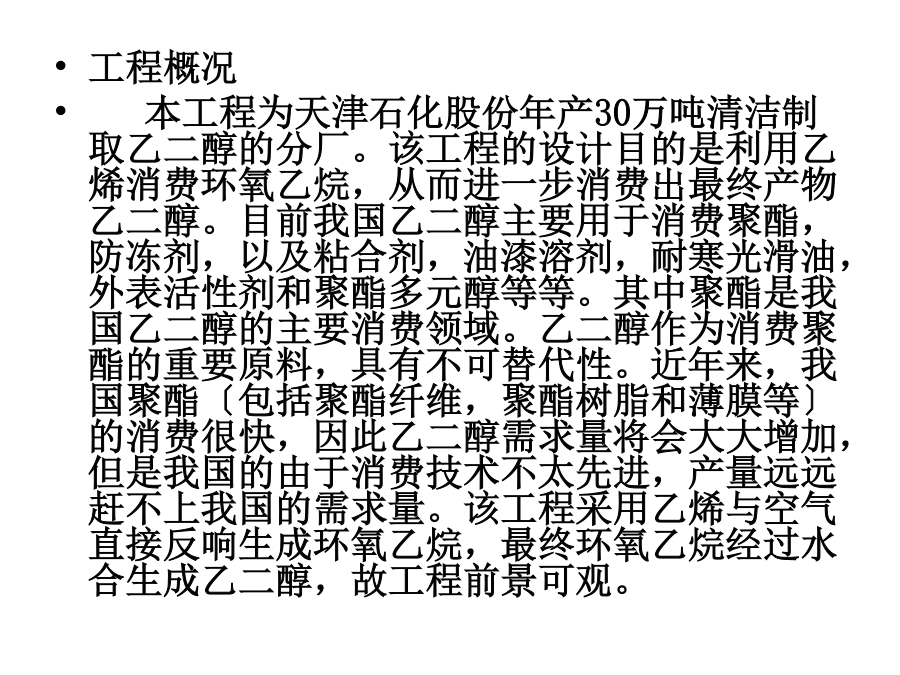

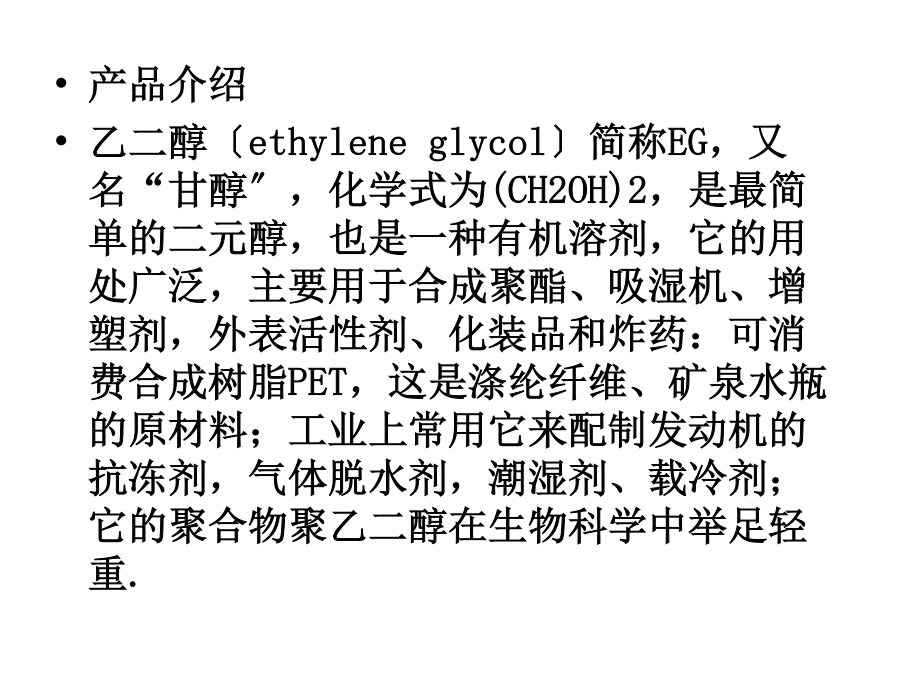

年产30万吨乙二醇分厂设计乙二醇工程概况本工程为天津石化股份年产30万吨清洁制取乙二醇的分厂。该工程的设计目的是利用乙烯消费环氧乙烷，从而进一步消费出最终产物乙二醇。目前我国乙二醇主要用于消费聚酯，防冻剂，以及粘合剂，油漆溶剂，耐寒光滑油，外表活性剂和聚酯多元醇等等。其中聚酯是我国乙二醇的主要消费领域。乙二醇作为消费聚酯的重要原料，具有不可替代性。近年来，我国聚酯〔包括聚酯纤维，聚酯树脂和薄膜等〕的消费很快，因此乙二醇需求量将会大大增加，但是我国的由于消费技术不太先进，产量远远赶不上我国的需求量。该工程采用乙烯与空气直接反响生成环氧乙烷，最终环氧乙烷经过水合生成乙二醇，故工程前景可观。工艺特点本工程是为天津石化公司设计一座30万吨的乙二醇分厂。以乙烯为原料，首先经空气氧化制得环氧乙烷，再经水合制得乙二醇。我们采用EO非催化水合法，并且采取空气中的氧气做为氧化剂，原料廉价易得。采用乙烯，空气为原料，在银催化剂，甲烷或氮气致稳剂，氯化物抑制剂存在下，乙烯直接氧化生成EO,EO进一步与水以一定物质的量比在管式反响器内进展水合反响生成EG,EG溶液经蒸发提浓，脱水，分馏得到EG及其他副产品。未反响完的乙烯经多段冷凝别离，别离后的气液两相经减压返送至多段冷凝器换热后回收，在实现原料回收的同时，到达了节能降耗的目的。消费废水由废水处理车间处理达标后排放，表达了环保理念。该工艺中EO的转化率为100%，但是产品中的EG选择性只有90%左右，另外还会产生9%左右的二乙二醇〔DEG〕和1%左右的三乙二醇〔TEG〕,增加投料中水的比例会进步EG的选择性。产品介绍乙二醇〔ethyleneglycol〕简称EG，又名“甘醇〞，化学式为(CH2OH)2，是最简单的二元醇，也是一种有机溶剂，它的用处广泛，主要用于合成聚酯、吸湿机、增塑剂，外表活性剂、化装品和炸药：可消费合成树脂PET，这是涤纶纤维、矿泉水瓶的原材料；工业上常用它来配制发动机的抗冻剂，气体脱水剂，潮湿剂、载冷剂；它的聚合物聚乙二醇在生物科学中举足轻重.投产时间2021世界乙二醇消费构造及2021年需求预测〔单位：万吨/年〕国内消费情况以及需求及其预测1消费状况：2021年我国乙二醇产能已达万吨/年，相比2021年产能进步近140万吨/年。近两年，我国仍有多套新建乙二醇装置建成投产，尤其是煤制乙二醇消费装置开展迅速。2021年1月，新疆天业(集团)利用电石炉尾气建立的5万吨/年乙二醇工程投产；2月，浙江天圣控股集团的下属全资子公司宁波禾元化学50万吨/年乙二醇工程建成投产，成为国内首个由甲醇制乙二醇的工厂，该工程采用国内自主研发、具有自主知识产权的甲醇制取低碳烯烃工艺进展消费，具有清洁高效、低碳、“三废〞排放少等优点；7月，中石化武汉石油化工公司80万吨/年乙烯工程主体装置——28万吨/年乙二醇装置建成投产。截至2021年7月底，我国乙二醇的总消费才能超过500万吨/年。由于目前我国乙二醇的消费才能和产量还不能满足实际消费的需求，因此有多家企业准备新建或扩建乙二醇消费装置。在2021～2021年新建或者扩建工程中，中石化和中石油的工程大都采用石油乙烯道路，装置新增消费才能约为152万吨/年。由于煤制乙二醇相比煤制油、煤制烯烃的投资要少得多，产业链也比后两者短，市场需求明确，准入门槛低，推广起来更加容易，加上开展煤或天然气通过合成气制备乙二醇，符合我国缺油、少气、煤炭资源相对丰富的特点，是国家鼓励类示范性工程，因此掀起了工程投资热。据初步统计，目前在建或者方案建立的煤制备乙二醇装置消费才能约600万吨/年，但由于我国煤制乙二醇技术为自创技术，还没有经过长时间的工业运行考验，技术还存在不完善之处，因此，装置完全建成投产的可能性不大。在众多的煤化工制备乙二醇工程中，2021年以前最多50%产能可以建成投产。预计到2021年，我国乙二醇的总消费才能最多可以到达约950万吨/年。2005—2021，国内进口乙二醇情况如以下图所示：我国乙二醇产品主要出口到韩国、以色列、日本、波兰和南非等五个国家和地区，2021年向这五个国家和地区的出口量合计到达吨，约占总出口量的50.32%，同比增长约50.86%。2005—2021年国内乙二醇进出口价格见下表：工艺道路选择3.2.1.2EO催化水合法为了降低能耗，进步EG的选择性，世界各国的研究人员对EO水合法制EG的催化剂等展开了广泛的研究。①Shell公司成功地开发出了第一代水合催化剂S100，并完成了催化剂挑选和400kt/a环氧乙烷水合装置的工艺设计。此工艺已经完成中试，有望用于工业化消费[13]。②UCC公司[23-33]采用含Mo、W、V等多价态金属含氧酸盐作为EO水合催化剂，后来又开发了具有水滑石构造的混合金属框架催化剂。但是这些
