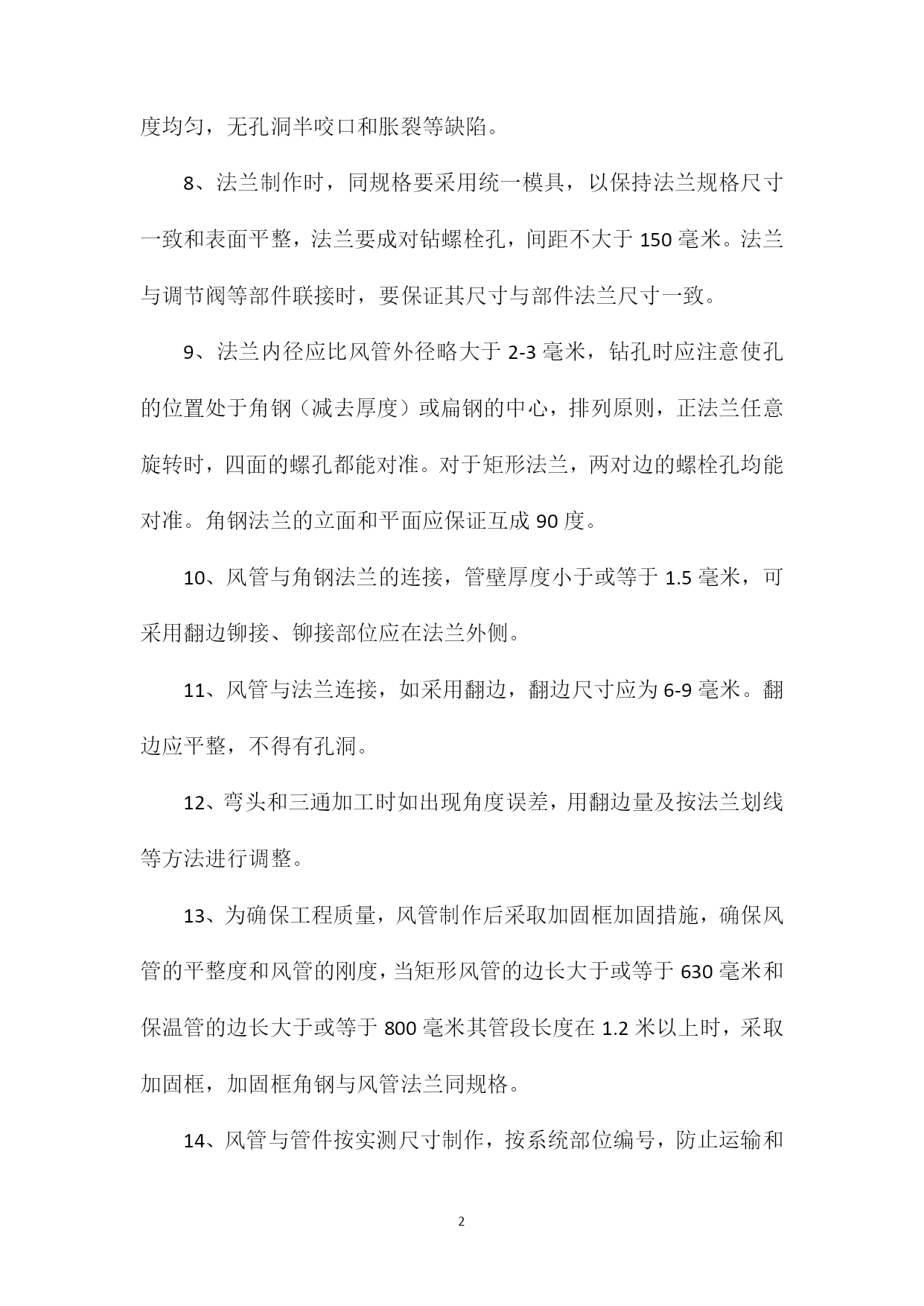

PAGEPAGE11风管的施工工艺标准（一）风管制作1、组织有关人员熟悉图纸，对现场施工人员进行安全技术交底。2、在现场与施工图纸对照，绘制草图。根据工程进度组织材料分批购进，加工顺序依先上后下，先大后小的原则。3、检查制作风管用的镀锌钢板及角钢和辅料的质量情况，无出厂合格证或质量鉴定文件者不得使用。且镀锌钢板表面应平整、厚度均匀、无明显的压伤现象，并不得有裂纹、结疤、刺边、锈蚀、水印等缺陷，应有镀锌层结晶花纹；角钢要等型均匀，无裂纹扭曲及其它影响质量的缺陷。4、工艺流程5、咬口形式采用单咬口或转角咬口。6、制作风管及配件的钢板厚度见下表的规定长边尺寸或直径（mm）园形风管中低压矩形风管80～3200.50.5340～4500.60.6480～6300.8670～10000.87、风管及管件表面应平整，纵向接逢应错开，咬逢应紧密，宽度均匀，无孔洞半咬口和胀裂等缺陷。8、法兰制作时，同规格要采用统一模具，以保持法兰规格尺寸一致和表面平整，法兰要成对钻螺栓孔，间距不大于150毫米。法兰与调节阀等部件联接时，要保证其尺寸与部件法兰尺寸一致。9、法兰内径应比风管外径略大于2-3毫米，钻孔时应注意使孔的位置处于角钢（减去厚度）或扁钢的中心，排列原则，正法兰任意旋转时，四面的螺孔都能对准。对于矩形法兰，两对边的螺栓孔均能对准。角钢法兰的立面和平面应保证互成90度。10、风管与角钢法兰的连接，管壁厚度小于或等于1.5毫米，可采用翻边铆接、铆接部位应在法兰外侧。11、风管与法兰连接，如采用翻边，翻边尺寸应为6-9毫米。翻边应平整，不得有孔洞。12、弯头和三通加工时如出现角度误差，用翻边量及按法兰划线等方法进行调整。13、为确保工程质量，风管制作后采取加固框加固措施，确保风管的平整度和风管的刚度，当矩形风管的边长大于或等于630毫米和保温管的边长大于或等于800毫米其管段长度在1.2米以上时，采取加固框，加固框角钢与风管法兰同规格。14、风管与管件按实测尺寸制作，按系统部位编号，防止运输和安装时发生差错。另外留一节管一端法兰不固定，待现场安装时按现场实际尺寸调整。（二）风管安装1、现场的材料、半成品按编的顺序和不同系统，水平运输用自制的双轮小车，垂直运输用电梯，运输中注意成品保护。2、检查现场预留孔洞的位置、尺寸符合图纸要求否，有无遗漏现象，预留孔洞应比风管截面每边尺寸大100毫米。3、将风管和部件按编号组对，复核无误后即可连接和安装。连接长度根据风管的壁厚、法兰与风管的连接方法、安装结构部位、吊装等因素，但尽量在地面上进行连接，一般可接至10-12米长左右，但不准将可拆卸的接口，装在楼板或墙体内。4、工艺流程5、风管安装吊架可用膨胀螺栓固定在楼板或梁上，但位置要正确，牢固可靠，吊杆的下部螺栓的松紧行程应有余量，以便风管标高、水平度的调整。6、吊架的间距定为3米，吊杆直径为10毫米圆钢，横梁用角钢，横梁设在保温层外部、即吊架与风管之间，垫经防腐处理的50毫米厚的木方，长与横梁相同，且与吊梁用木螺栓连接。7、风管保温采用带网格线铝箔贴面玻璃棉毡（面层采用防潮抗拉贴面），搭接处采用胶带封接。保温前要检查管道部件是否合格，保温层表面要平整密实，不得有裂纹空隙，保温钉数量为：侧面20只/㎡，上面为10只/㎡.8、法兰垫料用3-5毫米厚的闭孔乳胶橡胶板，每吊装长度控制在12米之内，组对和保温在搭设的脚手架上进行，吊装操作站在三角合梯上。9、阀门等部件要与风管同时组对一起吊装，调节阀等安装在便于操作位置，防火阀是系统安全装置，有水平、垂直、左、右式区别，安装时不得弄错，为防止易熔片脱落，安装时格外小心，当安装在垂直气流风道中的防火阀时，易熔片一端必须向关闭方向倾斜5度。10、风管安装后水平度允许偏差3/1000，总偏差不大于20毫米。垂直度的允许偏差2/1000.总偏差不大于20毫米，沿墙敷设时，为便于操作管壁距墙距离为大于150mm.11、各种风口安装要与装饰密切配合，与吊顶同步，同时要达到横平竖直，表面平整，与顶棚平行，拉线使风口怎么看都在一条直线上。（三）风机盘管及冷媒水管道安装1、根据设计图纸要求供、回水管DN≤50mm采用镀锌钢管丝扣连接，DN50mm采用无缝钢管，电焊连接；冷凝水管采用给水塑料管，连接为胶接。2、阀门要求：≤DN50采用全铜闸阀，丝扣连接；DN50lt;管径采用对夹式手动蝶阀，法兰连接。3、管道距墙和梁、柱近者采用固定支架，其余为吊架，管道与支、吊架之间设相应规格的木瓦管托，吊架横担为10A槽钢。4、材料要求：（1）管材：必须出厂合格证或质量鉴定文件，并且不得弯曲、锈蚀、飞刺、重皮及凸凹不平现象。（2）管件：必须有出厂合格
