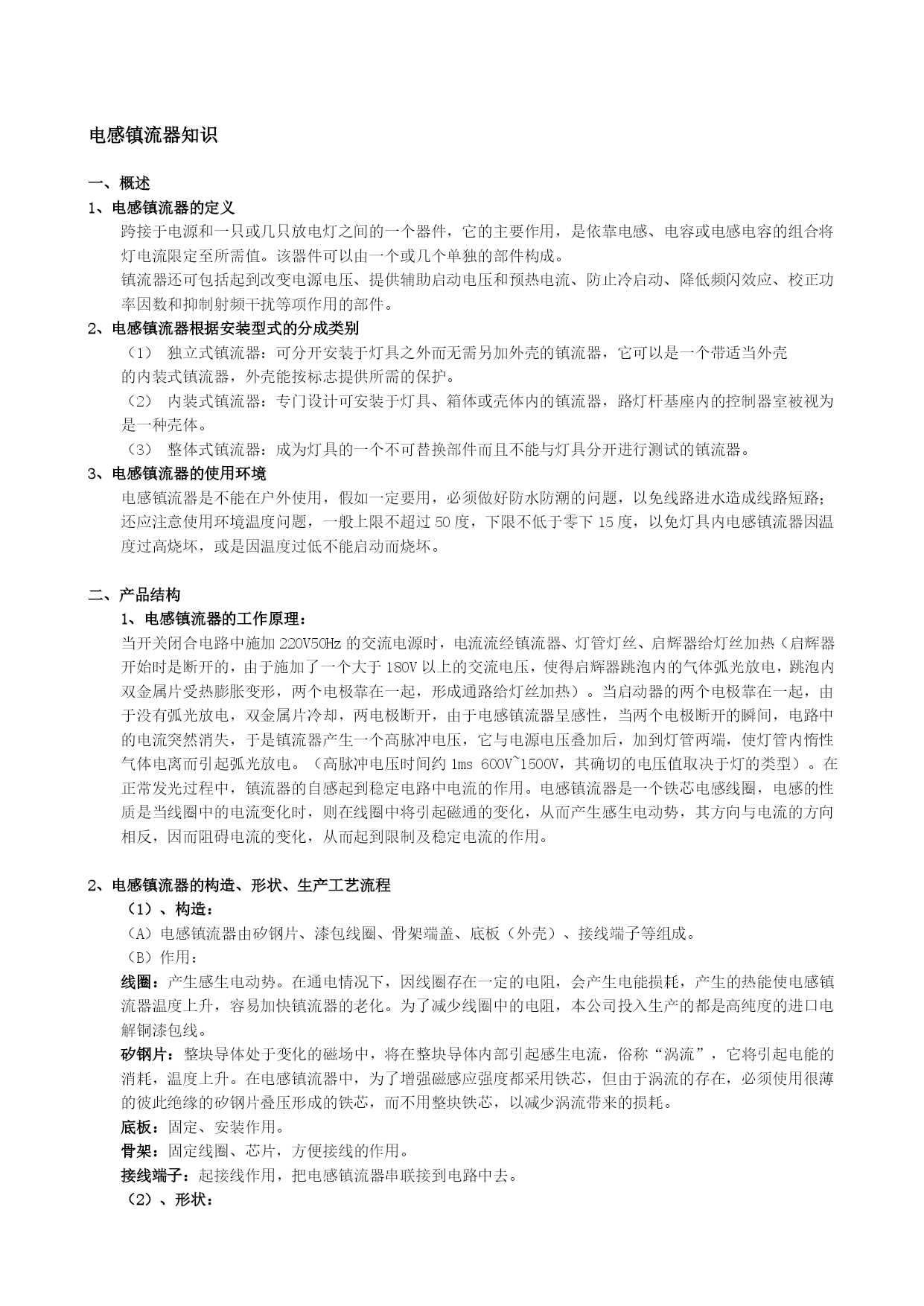

电感镇流器知识一、概述1、电感镇流器的定义跨接于电源和一只或几只放电灯之间的一个器件，它的主要作用，是依靠电感、电容或电感电容的组合将灯电流限定至所需值。该器件可以由一个或几个单独的部件构成。镇流器还可包括起到改变电源电压、提供辅助启动电压和预热电流、防止冷启动、降低频闪效应、校正功率因数和抑制射频干扰等项作用的部件。2、电感镇流器根据安装型式的分成类别（1）独立式镇流器：可分开安装于灯具之外而无需另加外壳的镇流器，它可以是一个带适当外壳的内装式镇流器，外壳能按标志提供所需的保护。（2）内装式镇流器：专门设计可安装于灯具、箱体或壳体内的镇流器，路灯杆基座内的控制器室被视为是一种壳体。（3）整体式镇流器：成为灯具的一个不可替换部件而且不能与灯具分开进行测试的镇流器。3、电感镇流器的使用环境电感镇流器是不能在户外使用，假如一定要用，必须做好防水防潮的问题，以免线路进水造成线路短路；还应注意使用环境温度问题，一般上限不超过50度，下限不低于零下15度，以免灯具内电感镇流器因温度过高烧坏，或是因温度过低不能启动而烧坏。二、产品结构1、电感镇流器的工作原理：当开关闭合电路中施加220V50Hz的交流电源时，电流流经镇流器、灯管灯丝、启辉器给灯丝加热（启辉器开始时是断开的，由于施加了一个大于180V以上的交流电压，使得启辉器跳泡内的气体弧光放电，跳泡内双金属片受热膨胀变形，两个电极靠在一起，形成通路给灯丝加热）。当启动器的两个电极靠在一起，由于没有弧光放电，双金属片冷却，两电极断开，由于电感镇流器呈感性，当两个电极断开的瞬间，电路中的电流突然消失，于是镇流器产生一个高脉冲电压，它与电源电压叠加后，加到灯管两端，使灯管内惰性气体电离而引起弧光放电。（高脉冲电压时间约1ms600V~1500V，其确切的电压值取决于灯的类型）。在正常发光过程中，镇流器的自感起到稳定电路中电流的作用。电感镇流器是一个铁芯电感线圈，电感的性质是当线圈中的电流变化时，则在线圈中将引起磁通的变化，从而产生感生电动势，其方向与电流的方向相反，因而阻碍电流的变化，从而起到限制及稳定电流的作用。2、电感镇流器的构造、形状、生产工艺流程（1）、构造：（A）电感镇流器由矽钢片、漆包线圈、骨架端盖、底板（外壳）、接线端子等组成。（B）作用：线圈：产生感生电动势。在通电情况下，因线圈存在一定的电阻，会产生电能损耗，产生的热能使电感镇流器温度上升，容易加快镇流器的老化。为了减少线圈中的电阻，本公司投入生产的都是高纯度的进口电解铜漆包线。矽钢片：整块导体处于变化的磁场中，将在整块导体内部引起感生电流，俗称“涡流”，它将引起电能的消耗，温度上升。在电感镇流器中，为了增强磁感应强度都采用铁芯，但由于涡流的存在，必须使用很薄的彼此绝缘的矽钢片叠压形成的铁芯，而不用整块铁芯，以减少涡流带来的损耗。底板：固定、安装作用。骨架：固定线圈、芯片，方便接线的作用。接线端子：起接线作用，把电感镇流器串联接到电路中去。（2）、形状：目前较流行的外形有：西德型、欧洲型、平顶型、芬兰型、西班牙型等等；芯片结构可分TU片、TW片、EI片、山字片等；尺寸的大小可根据需要而定。芯片结构有TU片、TW片、EI片等。（3）、生产工艺流程：绕线→测试耐压→装底板→压扣、调电流、测试耐压﹙自动化﹚→浸绝缘漆、烘干、浸白漆、烘干﹙自动化﹚→上接线端子→测试耐压、测试电流、测试匝间耐压﹙自动化﹚→印字→测试通电→测试耐压→包装3、电感镇流器的国家标准及名词术语（1）、电感镇流器的国家标准：GB19510.9-2005GB/T14044-2005功率国标电流+3.5%-10%Δttw40W430mA≤60≤12030W365/405mA（T8/T12）≤60≤12020W370mA≤60≤12015W330mA≤60≤120噪音标准：在10~20cm距离噪音≤35dB（2）适当调低电流作用是：①、能够适应部分地区电压偏高、不稳定时亦能正常使用；②、能够降低温升，有助于镇流器延长使用寿命；③、能够延长灯管的使用寿命。（3）名词术语①线路功率因数，符号：入镇流器和与之配套的灯的组合体之功率因数。②高功率因数镇流器线路功率因数至少为0.85的镇流器③镇流器绕组的额定最高温度，符号：tw由生产厂确定的绕组额定最高温度,在该温度下，镇流器的使用寿命预计至少为连续工作10年。④镇流器绕组的额定温升，符号：△t由生产厂确定的在国家标准规定条件下绕组的温升值。三、产品持点1、电感镇流器的主要特征及优点：（1）采用优质的漆包线，电阻小、损耗低、工作温度低；（2）采用高品质矽钢片，高磁通、低损耗；（3）性能稳定，按照使用十年寿命设计；2、质
