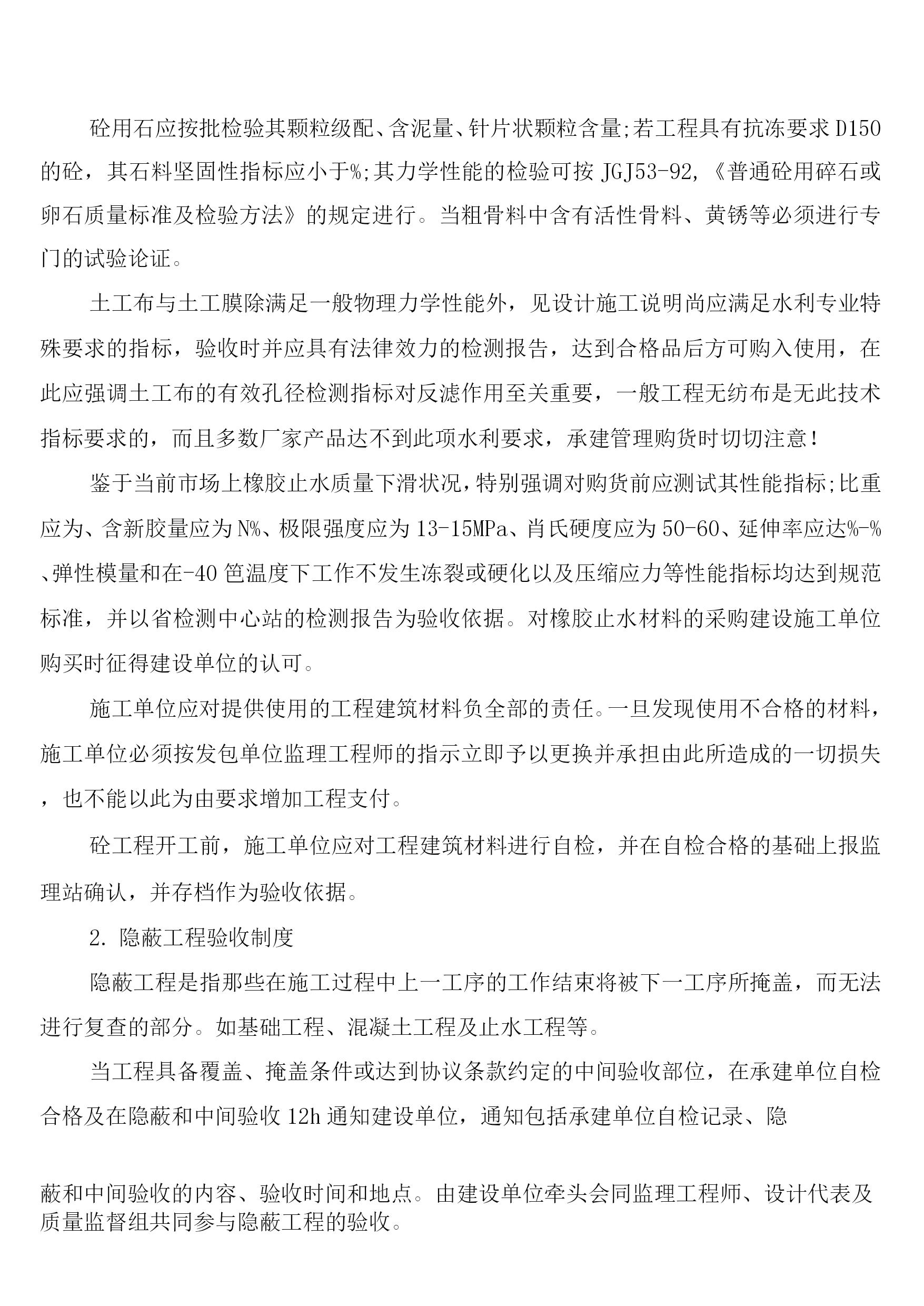

工程质量管理制度工程材料检验制度砼结构用的钢筋,其种类、钢号、直径等均应符合设计文件的规定。热轧钢筋的性能必须符合国家标准GB13013-91的要求。钢筋应有出厂证明书或试验报告单。使用前仍应作拉力、冷弯试验。以同一批号，同一截面尺寸的钢筋为一批，重量不大于60t。每批钢筋进场首先检查外观质量（如裂缝、结疤、麻坑、气泡、砸痕及锈蚀程度等）并测量代表直径。在每批钢筋中选取一个拉力试件和一个冷弯试件，按试验规程GB228-76金属拉力试验法和GB232-85金属冷、热弯曲试验法的规定进行试验，其中拉力试验项目应包括屈服点、抗拉强度和伸长率三个指标。依据设计要求和施工规范，砼建筑物应选用硅酸盐水泥，其标号也应为425#;运至现场的水泥应有厂家品质试验报告，进场后尚须复验。袋装水泥储运时间超过三个月时，在使用前尚须重新检验，其品质质量按复验结果为准和使用。通过水泥试样检验其标号、凝结时间和安定性，必要时尚须增加细度、稠度和水化热等检验项目。在这些品质检验指标中，安定性检验项目用沸煮法必须合格，若不合格时该水泥定为废品；凝结时间检验时:初凝时间不得早于45min,此项检验不合格，该水泥为废品，而终凝时间不得迟于12h,否则为不合格品；细度项目用0.08mm方孔筛，筛作不得超过%，超过者为不合格;另外,烧失量、不溶物以及水泥标号代于商品标号或者水泥包装标志不全者，任一项不合格都为不合格品。只有按现行国家标准进行检验各项指标均合格的为合格品。混凝土用砂应符合SDJ207-82国家现行标准的规定第条款。砂料应质地坚硬、清洁、级配良好;砂的细度模数宜在2.4.2.8范围内；粒径小于0.08mm的细屑、淤泥和粘土的总量要小于砂重的%。砼用石应按批检验其颗粒级配、含泥量、针片状颗粒含量;若工程具有抗冻要求D150的砼，其石料坚固性指标应小于%;其力学性能的检验可按JGJ53-92,《普通砼用碎石或卵石质量标准及检验方法》的规定进行。当粗骨料中含有活性骨料、黄锈等必须进行专门的试验论证。土工布与土工膜除满足一般物理力学性能外，见设计施工说明尚应满足水利专业特殊要求的指标，验收时并应具有法律效力的检测报告，达到合格品后方可购入使用，在此应强调土工布的有效孔径检测指标对反滤作用至关重要，一般工程无纺布是无此技术指标要求的，而且多数厂家产品达不到此项水利要求，承建管理购货时切切注意！鉴于当前市场上橡胶止水质量下滑状况，特别强调对购货前应测试其性能指标;比重应为、含新胶量应为N%、极限强度应为13-15MPa、肖氏硬度应为50-60、延伸率应达%-%、弹性模量和在-40笆温度下工作不发生冻裂或硬化以及压缩应力等性能指标均达到规范标准，并以省检测中心站的检测报告为验收依据。对橡胶止水材料的采购建设施工单位购买时征得建设单位的认可。施工单位应对提供使用的工程建筑材料负全部的责任。一旦发现使用不合格的材料，施工单位必须按发包单位监理工程师的指示立即予以更换并承担由此所造成的一切损失，也不能以此为由要求增加工程支付。砼工程开工前，施工单位应对工程建筑材料进行自检，并在自检合格的基础上报监理站确认，并存档作为验收依据。隐蔽工程验收制度隐蔽工程是指那些在施工过程中上一工序的工作结束将被下一工序所掩盖，而无法进行复查的部分。如基础工程、混凝土工程及止水工程等。当工程具备覆盖、掩盖条件或达到协议条款约定的中间验收部位，在承建单位自检合格及在隐蔽和中间验收12h通知建设单位，通知包括承建单位自检记录、隐蔽和中间验收的内容、验收时间和地点。由建设单位牵头会同监理工程师、设计代表及质量监督组共同参与隐蔽工程的验收。基础工程的验收内容包括土质、标高、断面及位置等，砼工程的验收包括钢筋的品种、规格、数量、位置、形状、焊接、预埋件数量及位置等。检查验收认为符合设计要求及施工规范规定，可签署隐蔽工程记录手续，若认为不符合有关规定，应以书面形式通知承建单位令其处理，待处理符合要求后再进行验收与签证。隐蔽工程通常都摄影以备考。钢筋代换认证制度当施工现场因钢号或规格不全与设计文件规定的不符合时，将以另一种钢号或直径的钢筋代替设计文件规定的钢筋时，经建设单位与监理工程师会签后，交施工单位施工。依据规范要求，钢筋代换应遵守以下规定：以另一种钢号或种类的钢筋代替设计文件规定的钢号或种类的钢筋时应将两者的计算强度进行换算,并对钢筋截面面积作相应的改变。即：S设Q设S代Q代式中：S设,Q设一设计钢筋的截面面积与强度;S代,Q代一代用钢筋的截面面积与强度。某种直径的钢筋，用同钢号的另一直径钢筋代替时，其直径变更范围最好不超过4mm，变更后的钢筋总截面面积不得小于%或超过%设计文件规定的截面面积。钢筋等级的变换不能超过一级。用高一级钢筋代替低一级的钢筋时，
