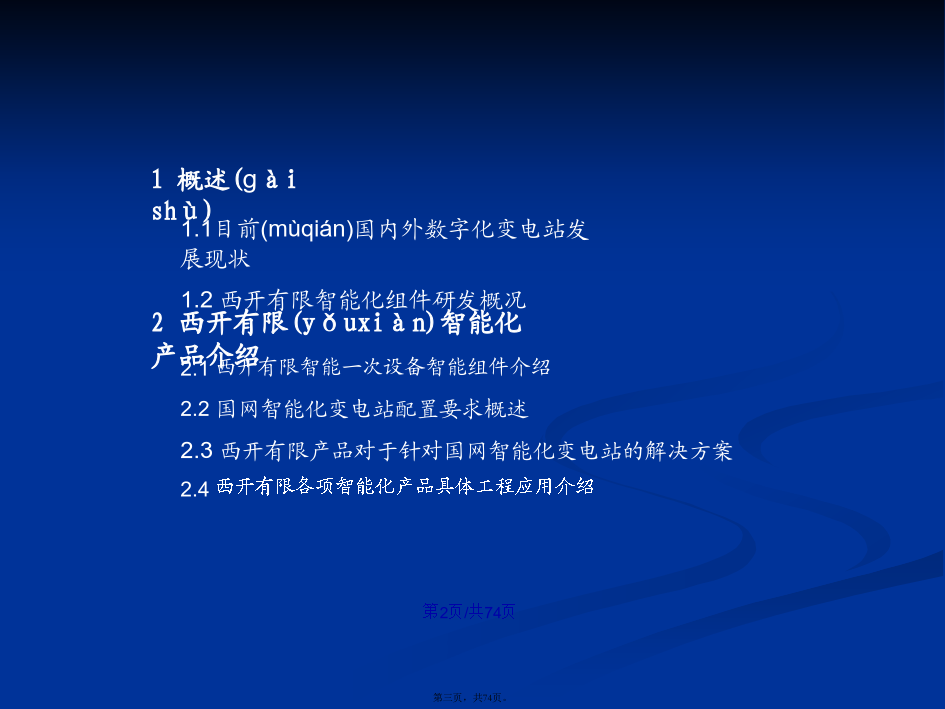

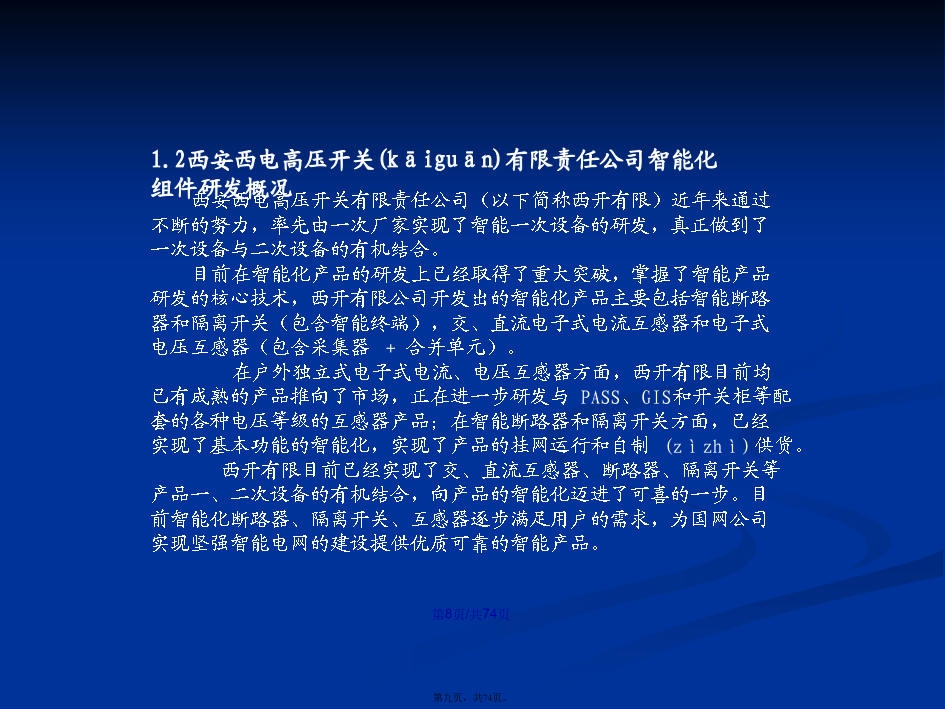

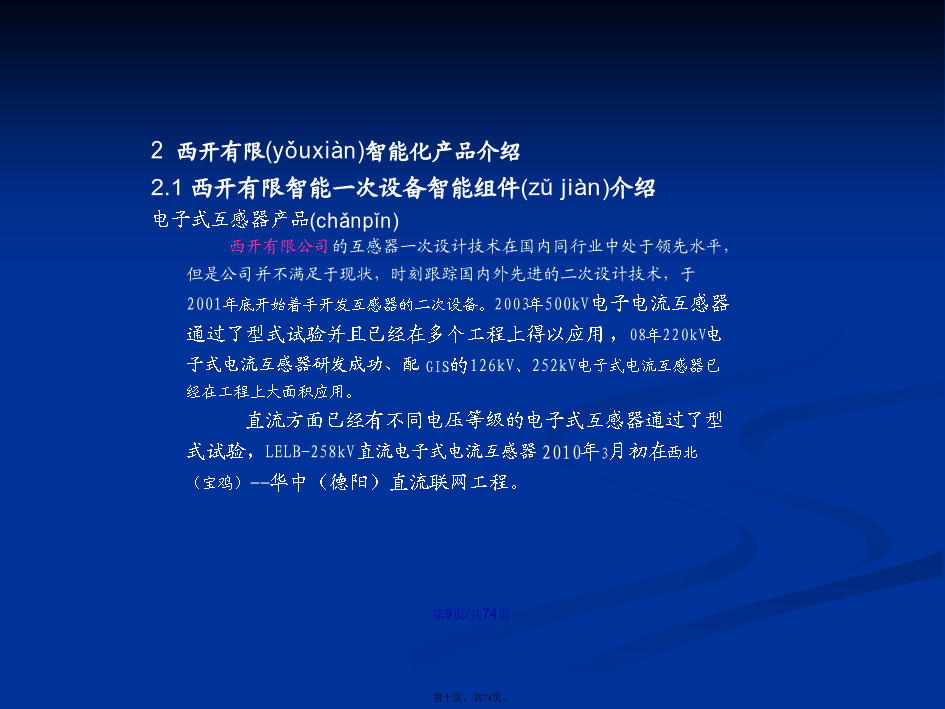

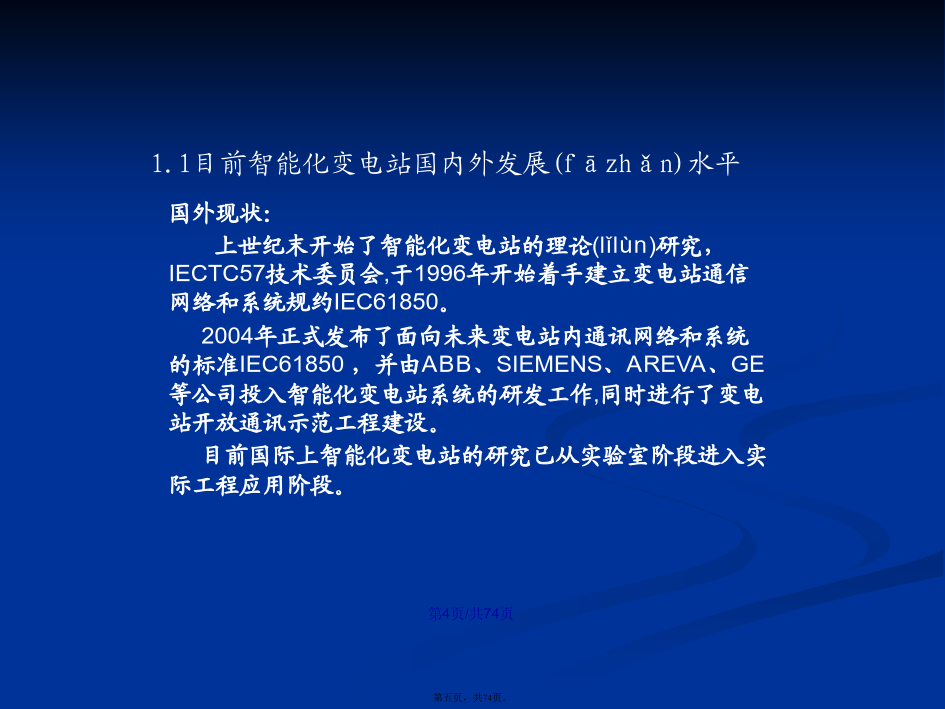

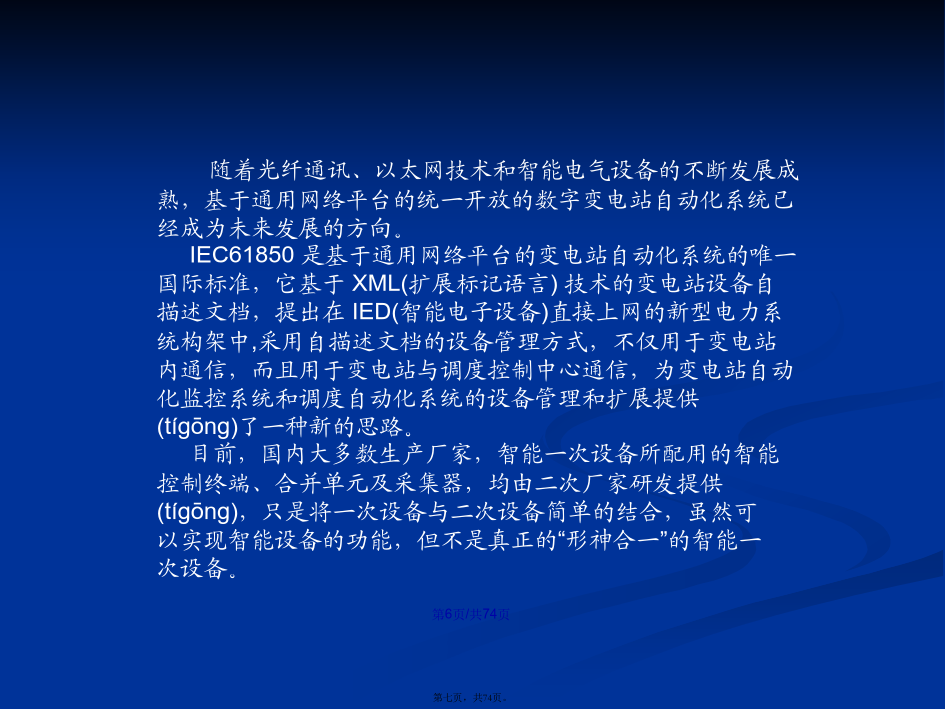

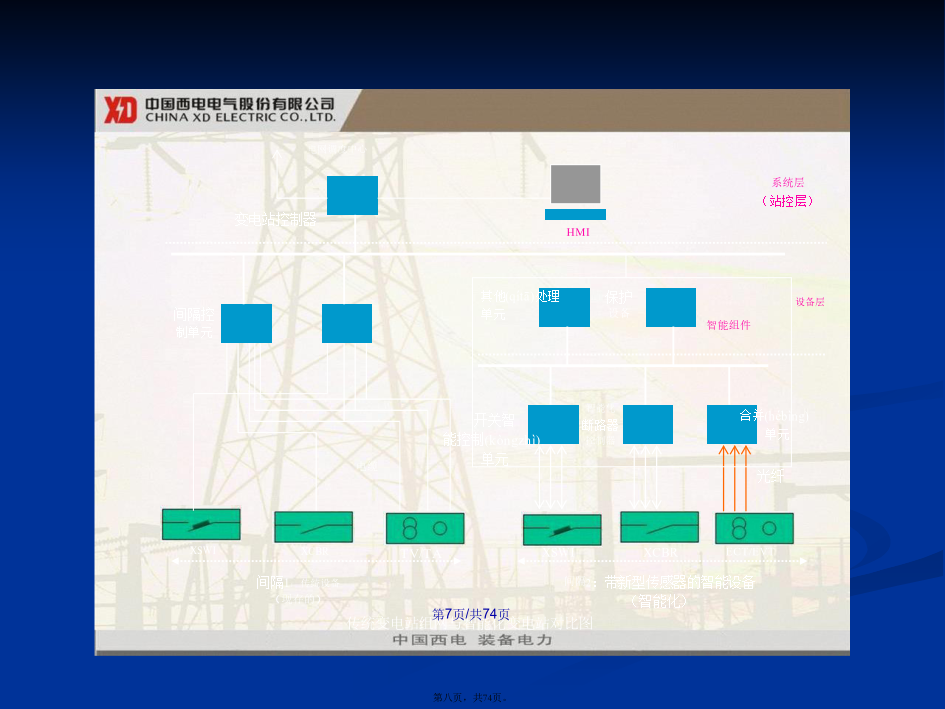

会计学1概述(ɡàishù)1概述(ɡàishù)1.1目前智能化变电站国内外发展水平虽然国内变电站综合自动化系统得到初步的广泛应用，大大提高了变电站的自动化水平，但目前存在诸多问题。1)在传统设计变电站上，各个厂家间设计标准不同、通讯协议不兼容、通讯方式多种多样，站内通信网络无法实现信息共享等问题，导致在工程应用中，常常花费大量时间和精力于实现多种通信规约间的系统接入与测试。2)在传统变电站运行中，存在二次电缆过多，信号定义混乱，系统结构复杂，网络通信的实时性和可靠性不高等问题，增加了运行维护的难度。3)现有传统变电站自动化系统无法适应不同电压等级变电站对功能和性能的不同要求，无法实现调度自动化系统无缝联接，也无法满足大电网、大系统分层分布式监控的要求，成为阻碍电网发展的瓶颈。随着光纤通讯、以太网技术和智能电气设备的不断发展成熟，基于通用网络平台的统一开放的数字变电站自动化系统已经成为未来发展的方向。IEC61850是基于通用网络平台的变电站自动化系统的唯一国际标准，它基于XML(扩展标记语言)技术的变电站设备自描述文档，提出在IED(智能电子设备)直接上网的新型电力系统构架中,采用自描述文档的设备管理方式，不仅用于变电站内通信，而且用于变电站与调度控制中心通信，为变电站自动化监控系统和调度自动化系统的设备管理和扩展提供了一种新的思路。目前，国内大多数生产厂家，智能一次设备所配用的智能控制终端、合并单元及采集器，均由二次厂家研发提供，只是将一次设备与二次设备简单的结合，虽然可以实现智能设备的功能，但不是真正的“形神合一”的智能一次设备。西安西电高压开关有限责任公司（以下简称西开有限）近年来通过不断的努力，率先由一次厂家实现了智能一次设备的研发，真正做到了一次设备与二次设备的有机结合。目前在智能化产品的研发上已经取得了重大突破，掌握了智能产品研发的核心技术，西开有限公司开发出的智能化产品主要包括智能断路器和隔离开关（包含智能终端），交、直流电子式电流互感器和电子式电压互感器（包含采集器+合并单元）。在户外独立式电子式电流、电压互感器方面，西开有限目前均已有成熟的产品推向了市场，正在进一步研发与PASS、GIS和开关柜等配套的各种电压等级的互感器产品；在智能断路器和隔离开关方面，已经实现了基本功能的智能化，实现了产品的挂网运行和自制供货。西开有限目前已经实现了交、直流互感器、断路器、隔离开关等产品一、二次设备的有机结合，向产品的智能化迈进了可喜的一步。目前智能化断路器、隔离开关、互感器逐步满足用户的需求，为国网公司实现坚强智能电网的建设提供优质可靠的智能产品。2西开有限(yǒuxiàn)智能化产品介绍交流(jiāoliú)输电系统中的电子式互感器110kV-500kV电子式电流互感器110kV-500kV电子式电压互感器(正在试验)110kV-500kV电子式电流电压互感器(正在试验)配GIS110kV-220kV电子式电流电压互感器配PASS开关的电子式电流互感器配罐式断路器用的40.5kV-800kV电子式电流互感器电子式互感器原理框图330kV电子式电流互感器结构图500kV电子式电流互感器外形图110kV电子式电流互感器实物图220kV电子式电流互感器实物图330kV电子式电流互感器实物图500kV电子式电流互感器实物图配126kVGIS电子式电流电压互感器配PASS开关用电子式电流互感器一次采集接线(jiēxiàn)配置图（A、B、C三相）西开有限(yǒuxiàn)XDMU系列合并器根据电网要求和现场运行经验，目前XDMU系列合并器具备以下自诊断能力：1）采集器供电电压异常自诊断功能（激光功率太或者太小，取能供电是否正常及其激光供电和取能供电的快速切换）；2）采集器和合并器之间数据通信异常自诊断功能（光纤连接是否正常、是否有采集数据发送至合并器）；3）同步信号异常自诊断功能（如同步信号丢失，合并器中线性差值算法会进行同步计算，同步指示灯闪亮）；4）IEC61850-9-2数据发送以太网通信是否正常（合并器自身是否有数据输出，合并器和保护设备之间的通信是否正常）；5）间隔内A、B、C相的前端采集自诊断功能（每相采集是否正常，如有不正常前端面板告警灯常亮）；直流输电系统中的电子式电流互感器阀厅直流场电子式电流互感器产品LELB-800W4直流电子式电流互感器LE
