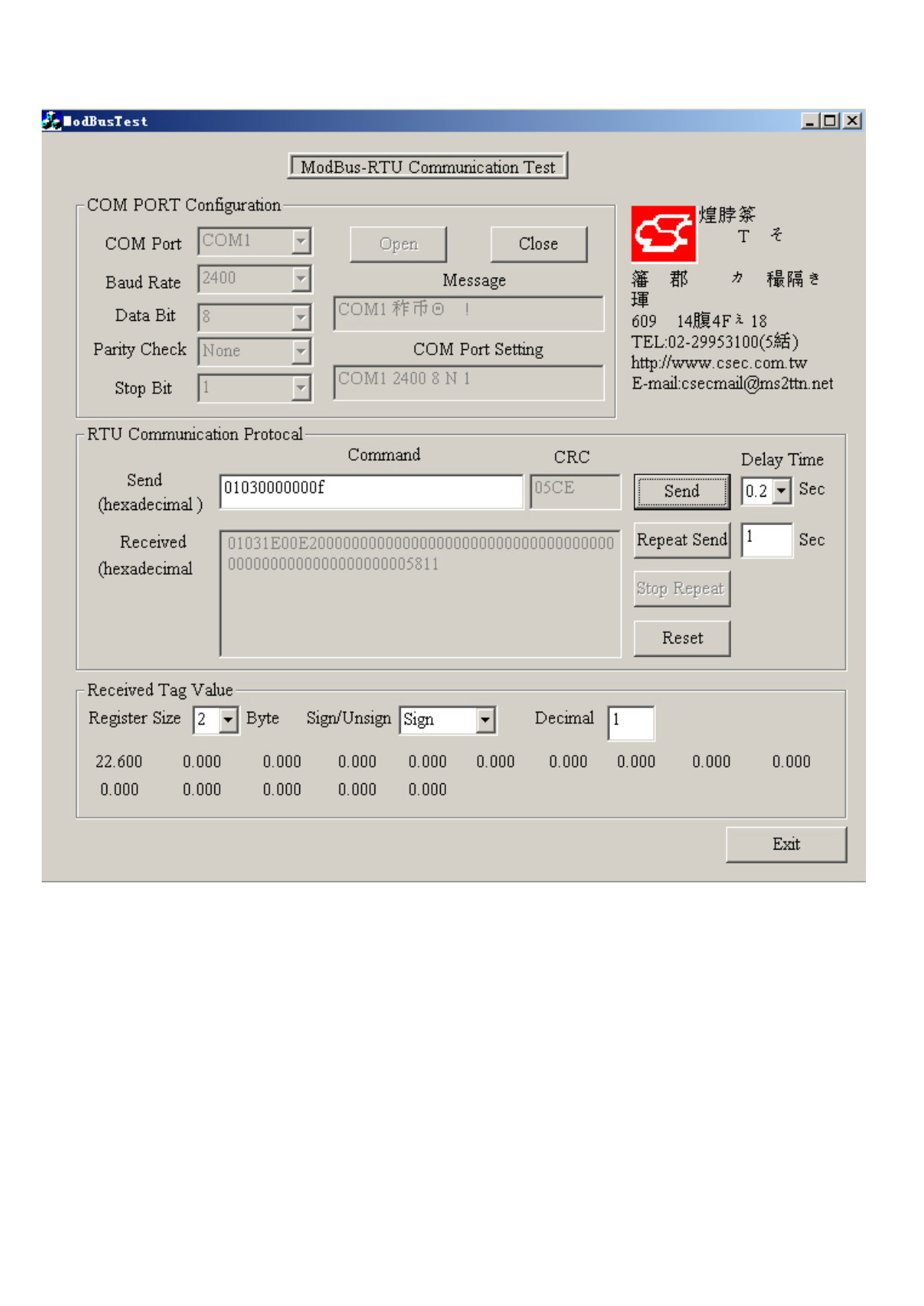

MODBUS通讯组态说明仪表采用标准modbus通讯协议（读写部分数据）格式为：8位数据位，无奇偶校验，1位停止位。在使用组态软件时，须选用的设备为modicon(莫迪康)的PLC,Modbus-RTU地址型。7数据为整型16位。16路数据从寄存器00开始到16。使用组态王寄存器从4001开始到4016。(对于有些组态软件，可能从3001开始)参数代号含义4x0001第1路测量值4x0002第2路测量值4x0003第3路测量值。。。。。。。。。。。。4x0016第16路测量值例：读地址为1的仪表的第1路测量值（PV1=1000值）发送数据为010300000001840A(其中01是仪表地址，03是功能号，0000是寄存器起始地址，0001表示读一个数，840A是校验码。如果要读第1、2路测量值两个数据，则可以发送，010300000002C40B返回数据为01030203E8B8FA(其中02为有效数据的字节总数，03E8为第一通道数据“1000”，为B8FA为crc校验码)。以下为通讯测试软件设置说明：对于测试软件中的参数设置，见上图，串口：以电脑串口号为准波特率：和仪表波特率一致数据位：8位奇偶校验位：无停止位：1读数据指令：0X030000000Y其中：0X指仪表的地址，以仪表的地址为准，如为1，则X=10Y指读取仪表数据的路数，如8路数据则Y=8。RegistetSize:2ByteSign/Unsign:e有无符号Decimal:小数点，一般为1，即1位有效位。如数值123，如Decimal值为0，测显示123.000如Decimal值为1，测显示12.300
