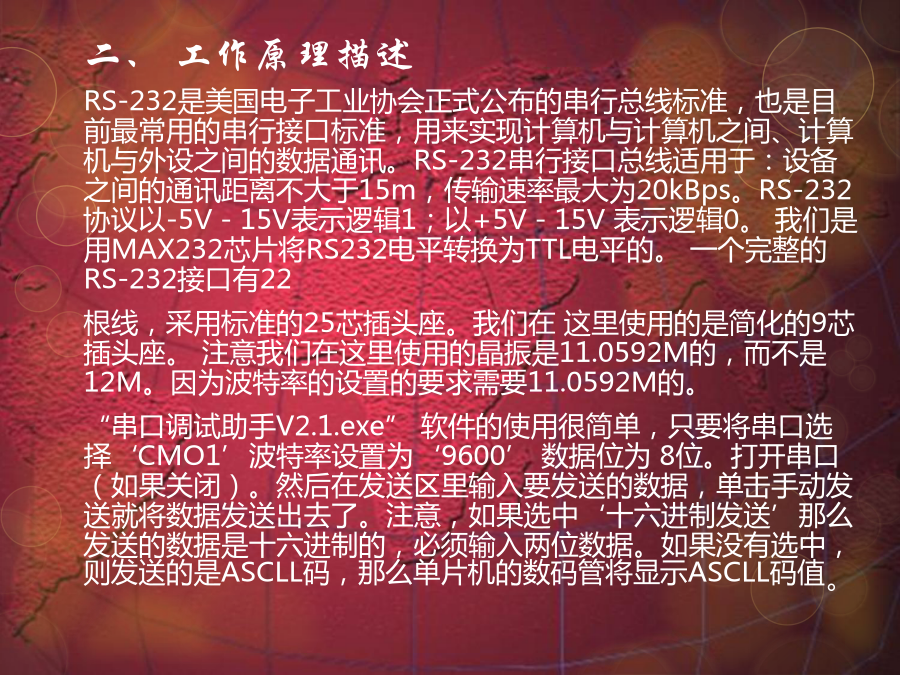

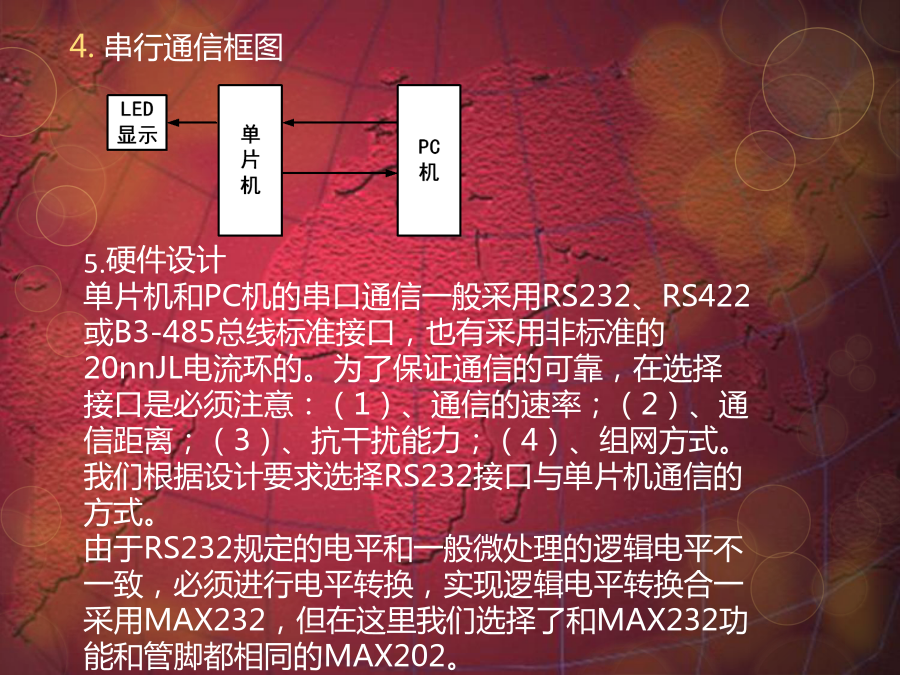

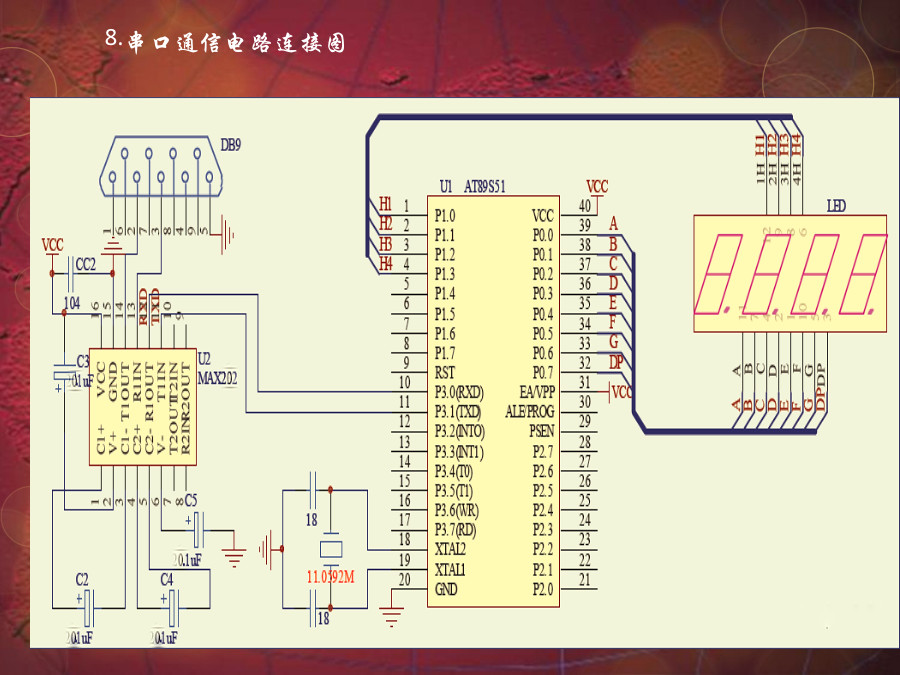

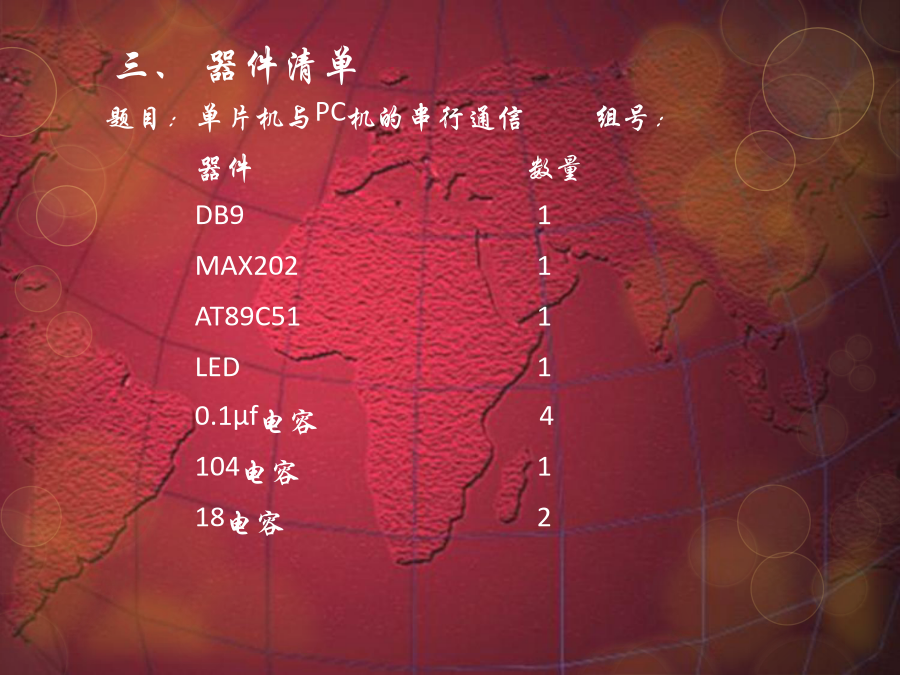

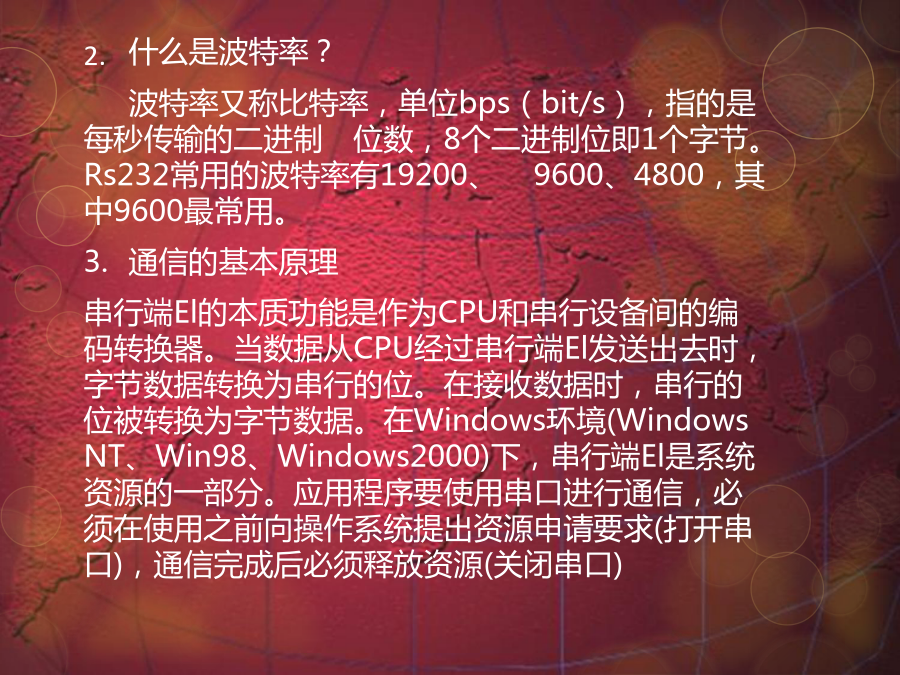

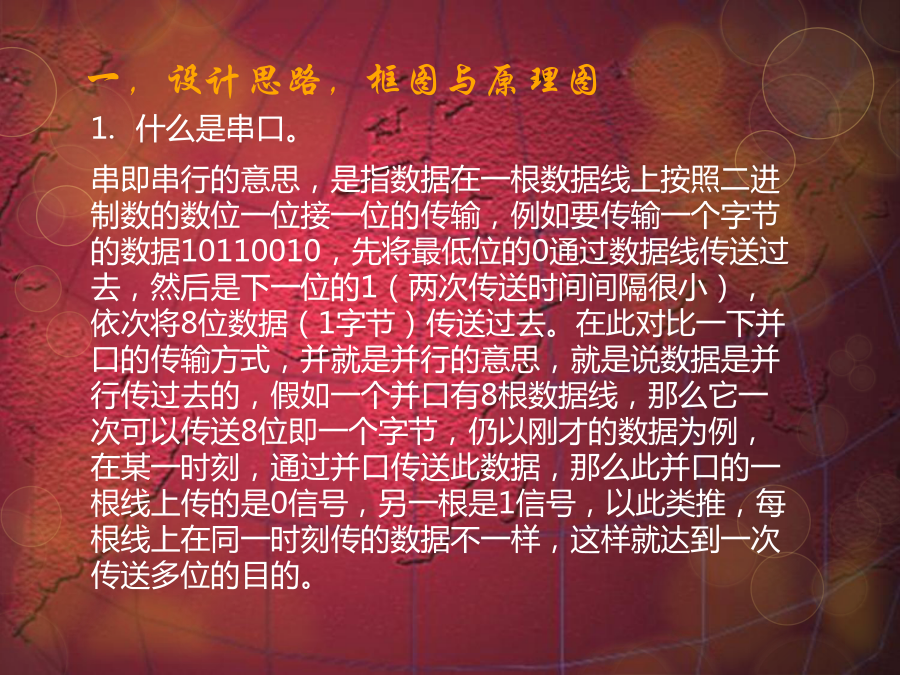

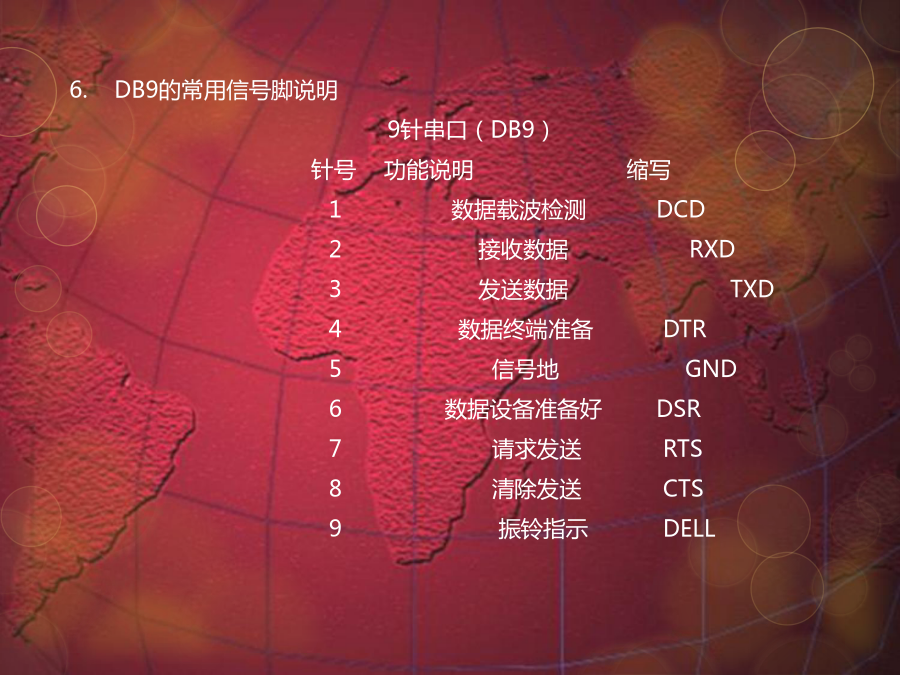

电子综合设计设计报告——单片机与PC机的串口通信一，设计思路，框图与原理图2.什么是波特率？波特率又称比特率，单位bps（bit/s），指的是每秒传输的二进制位数，8个二进制位即1个字节。Rs232常用的波特率有19200、9600、4800，其中9600最常用。3.通信的基本原理串行端El的本质功能是作为CPU和串行设备间的编码转换器。当数据从CPU经过串行端El发送出去时，字节数据转换为串行的位。在接收数据时，串行的位被转换为字节数据。在Windows环境(WindowsNT、Win98、Windows2000)下，串行端El是系统资源的一部分。应用程序要使用串口进行通信，必须在使用之前向操作系统提出资源申请要求(打开串口)，通信完成后必须释放资源(关闭串口)串行通信框图6.DB9的常用信号脚说明9针串口（DB9）针号功能说明缩写1数据载波检测DCD2接收数据RXD3发送数据TXD4数据终端准备DTR5信号地GND6数据设备准备好DSR7请求发送RTS8清除发送CTS9振铃指示DELL8.串口通信电路连接图二、工作原理描述三、器件清单人员分工谢谢观看！
