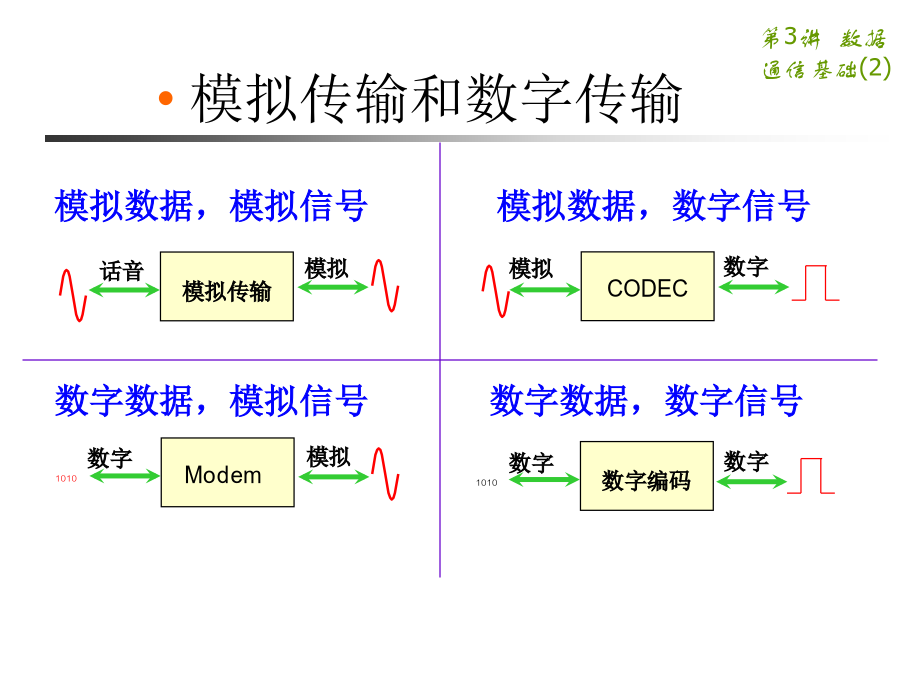

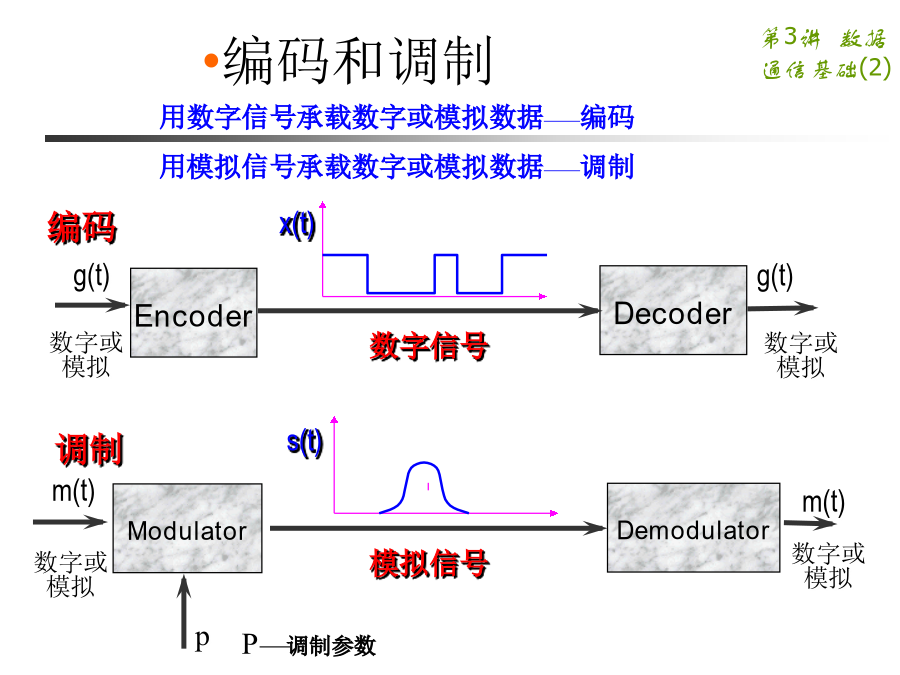

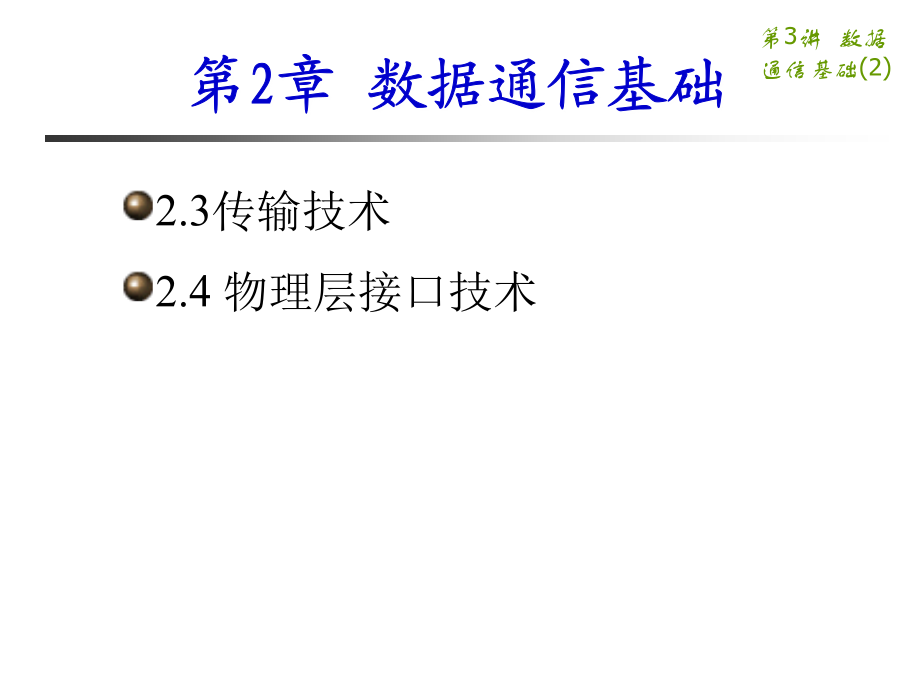

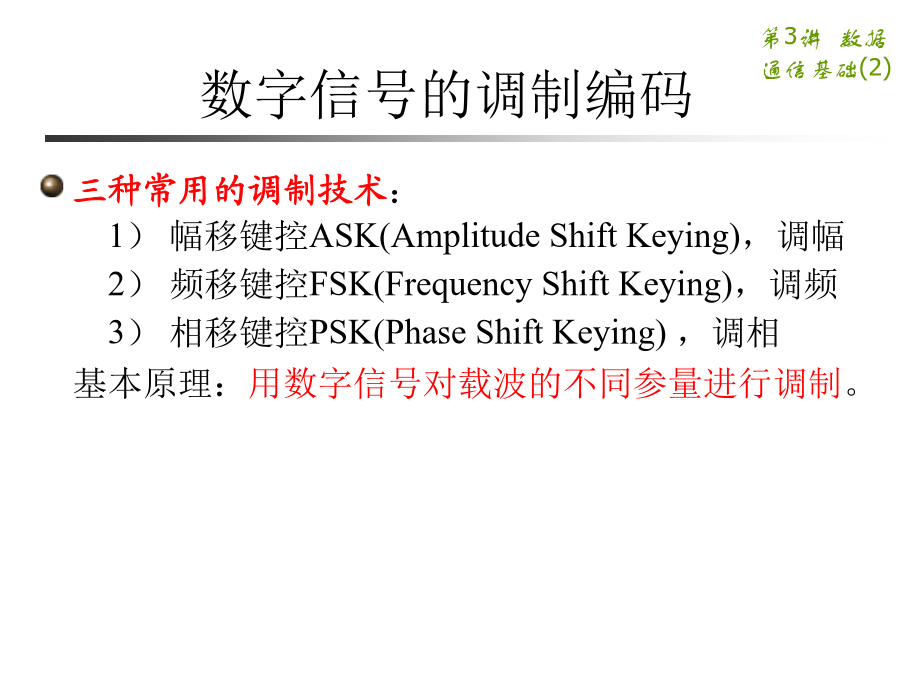

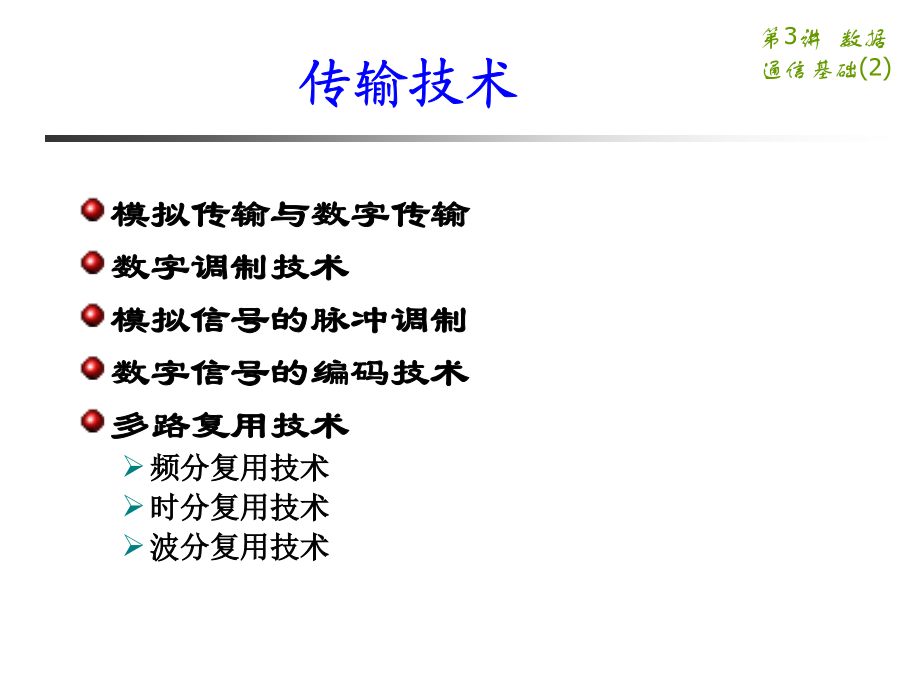

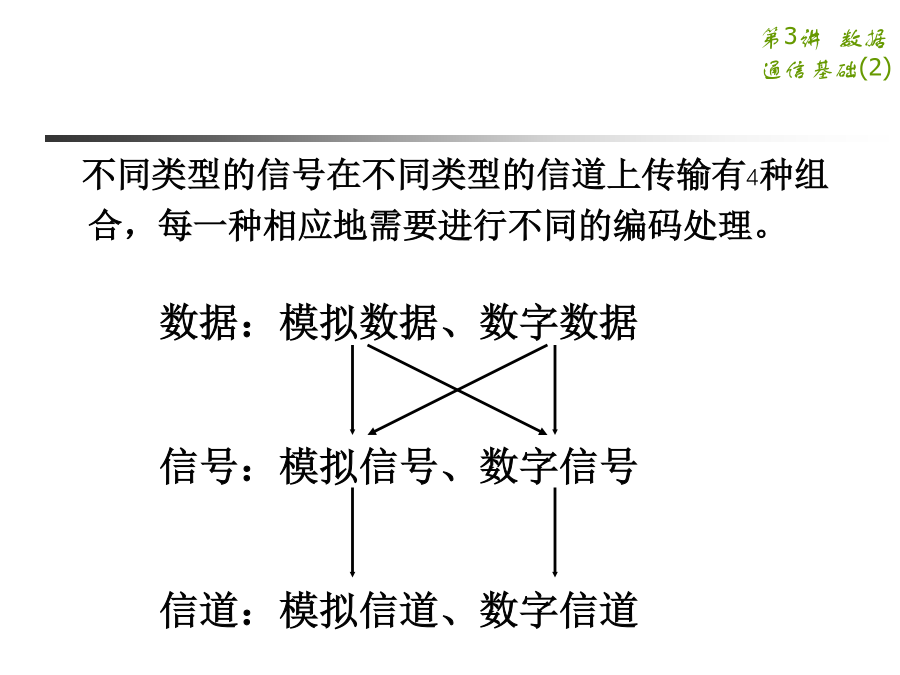

第3讲数据通信基础（2）第2章数据通信基础传输技术不同类型的信号在不同类型的信道上传输有4种组合，每一种相应地需要进行不同的编码处理。模拟传输和数字传输Encoder数字信号的调制编码0-不归零制(NRZ，Non-ReturntoZero)二进制数字0、1分别用两种电平来表示。常用－5V表示1，＋5V表示0。缺点：存在直流分量，传输中不能使用变压器；不具备自同步机制，必须使用外同步。曼彻斯特编码(Manchestercode)用电压的变化表示0和1。三种数字编码的波形图4B/5B编码(解决连续0问题：头0<2,尾0<3)模拟信号的脉码调制编码后的信号称为PCM（PulseCodedModulation）信号（脉码调制信号）PCM转换过程举例PCM转换波形图多路复用技术复用类型频分复用FrequencyDivisionMultiplexing时分复用TimeDivisionMultiplexing波分复用WaveDivisionMultiplexing统计(异步)TDM—STDM系统A物理层的作用尽可能屏蔽传输媒体的差异，透明传送和接收位流物理层的主要任务确定与传输媒体的接口的一些特性：机械特性、电气特性、功能特性和规程特性物理层向数据链路层提供的服务物理连接物理服务数据单元（PSDU）：串行传输方式、并行传输方式顺序化故障报告服务质量参数物理层接口标准举例利用虚MOEM连接两台计算机物理层的设备与组件RJ-45连接头/座接线面板（PatchPanels）转换器转换器应用示例中继器中继器使用举例集线器Hub使用举例关于物理层设备和组件的评论课堂小结Homework
