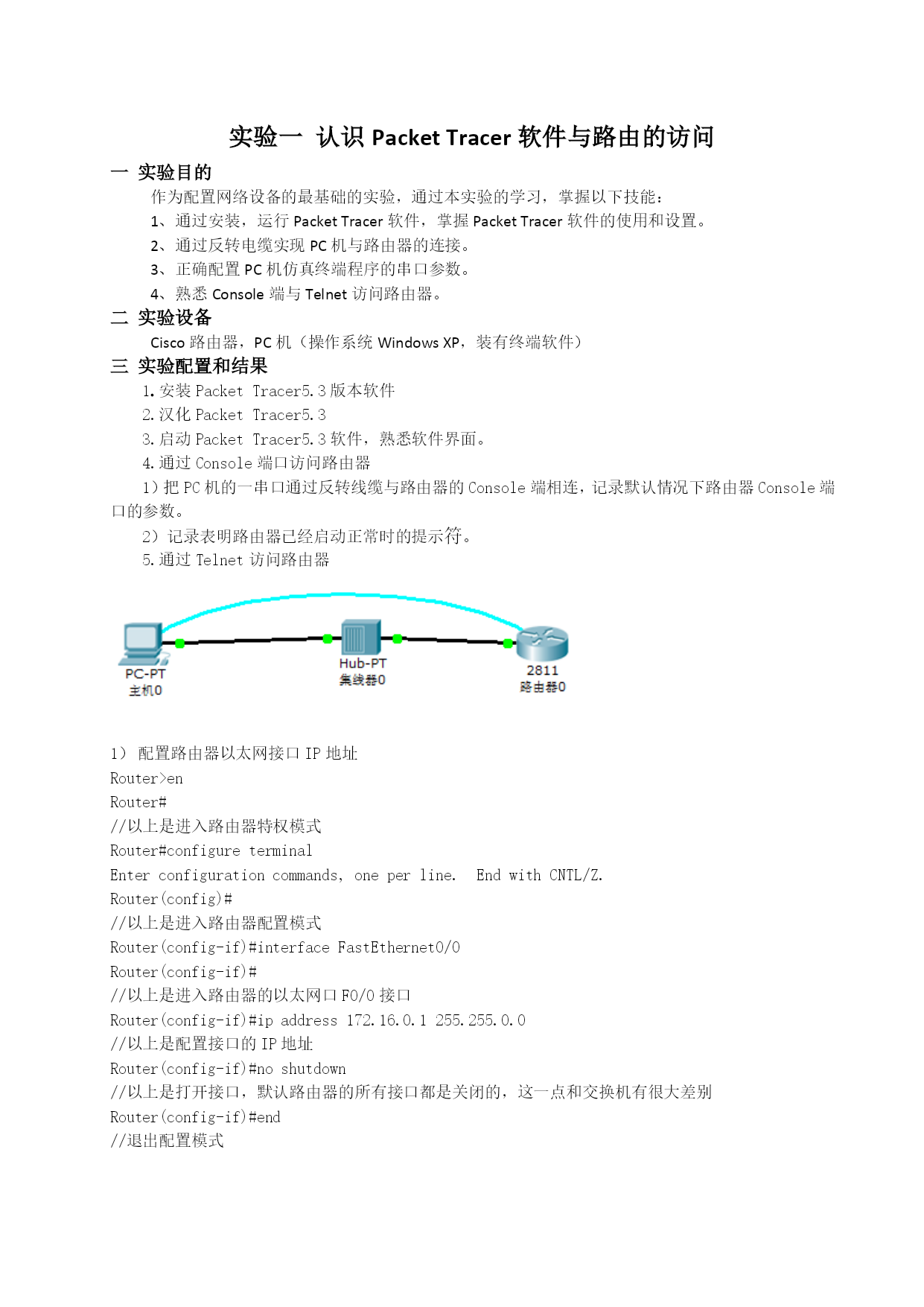

桂林航天工业高等专科学校电子工程系计算机通信与互联网技术课程实验报告2011-----2012学年第二学期专业:电子信息工程技术班级:2010045203学号:26姓名:高明军指导教师:赵长青实验一认识PacketTracer软件与路由的访问一实验目的作为配置网络设备的最基础的实验，通过本实验的学习，掌握以下技能：1、通过安装，运行PacketTracer软件，掌握PacketTracer软件的使用和设置。2、通过反转电缆实现PC机与路由器的连接。3、正确配置PC机仿真终端程序的串口参数。4、熟悉Console端与Telnet访问路由器。二实验设备Cisco路由器，PC机（操作系统WindowsXP，装有终端软件）三实验配置和结果1.安装PacketTracer5.3版本软件2.汉化PacketTracer5.33.启动PacketTracer5.3软件，熟悉软件界面。4.通过Console端口访问路由器1）把PC机的一串口通过反转线缆与路由器的Console端相连，记录默认情况下路由器Console端口的参数。2）记录表明路由器已经启动正常时的提示符。5.通过Telnet访问路由器配置路由器以太网接口IP地址Router>enRouter#//以上是进入路由器特权模式Router#configureterminalEnterconfigurationcommands,oneperline.EndwithCNTL/Z.Router(config)#//以上是进入路由器配置模式Router(config-if)#interfaceFastEthernet0/0Router(config-if)#//以上是进入路由器的以太网口F0/0接口Router(config-if)#ipaddress172.16.0.1255.255.0.0//以上是配置接口的IP地址Router(config-if)#noshutdown//以上是打开接口，默认路由器的所有接口都是关闭的，这一点和交换机有很大差别Router(config-if)#end//退出配置模式2）配置路由器密码Router#confterminalRouter(config)#linevty04//以上是进入路由器的VTY虚拟终端下5个虚拟终端Router(config-line)#passwordciscoRouter(config-line)#login//以上是配置vty的密码，即Telnet密码Router(config-line)#exitRouter(config)#enablepasswordcisco//以上是配置进入到路由器特权模式的密码Router(config)#end通过Telnet访问路由器在计算机上配置网卡的IP地址为172.16.0.100/255.255.0.0，打开DOS命令窗口，首先测试计算机和路由器的IP连通性，再Telnet远程登录，如下所述PC>ping172.16.0.1Pinging172.16.0.1with32bytesofdata:Replyfrom172.16.0.1:bytes=32time=130msTTL=255Replyfrom172.16.0.1:bytes=32time=40msTTL=255Replyfrom172.16.0.1:bytes=32time=63msTTL=255Replyfrom172.16.0.1:bytes=32time=62msTTL=255Pingstatisticsfor172.16.0.1:Packets:Sent=4,Received=4,Lost=0(0%loss),Approximateroundtriptimesinmilli-seconds:Minimum=40ms,Maximum=130ms,Average=73ms//表明计算机能Ping通路由器PC>telnet172.16.0.1//Telnet路由器以太网卡上的IP地址Trying172.16.0.1...OpenUserAccessVerificationPassword:（输入密码cisco）Router>enablePassword:（输入密码cisco）Router#exit//输入VTY的密码cisco、输入enable的密码cisco，能正常进入路由器的特权模式按以上方法是否正常进入路由器的特权模式？四思考与分析以Cisco为例，什么是VTY，一般情况下，路由器支持几个虚拟终端，分别是什么？交换机支持几个虚拟终端，分
