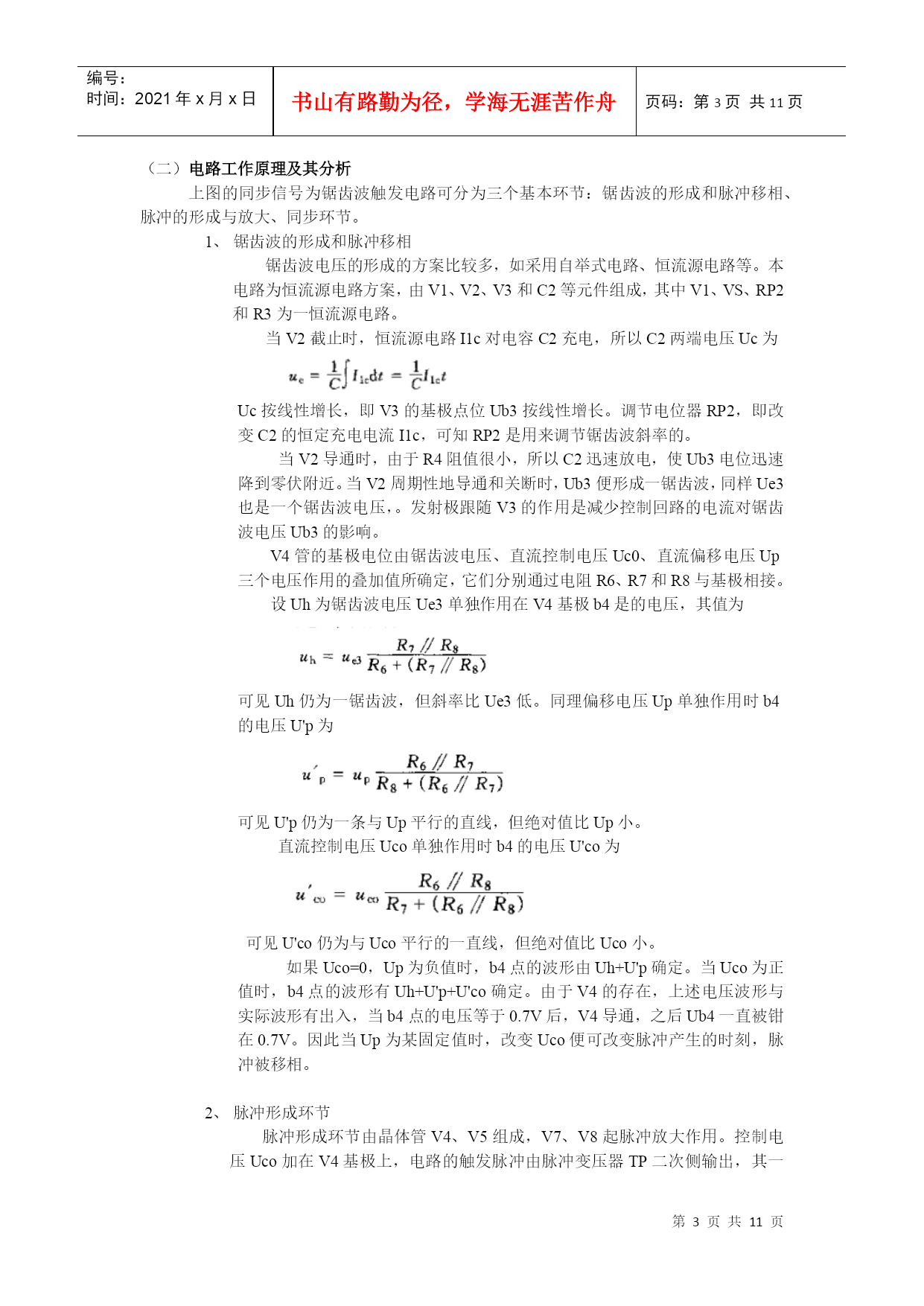

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE11页共NUMPAGES11页第PAGE\*MERGEFORMAT11页共NUMPAGES\*MERGEFORMAT11页目录实训内容和要求实训目的实训内容和要求实训重要仪器设备和材料实训方法实验原理电气原理图电路工作原理及其分析印刷PCB板及其说明电路调试电路调试测试、记录、整理波形与结果分析调试过程中遇到的问题及其解决方法思考：改变电路中R1的参数，有什么影响？收获体会一实训内容和要求（一）实训目的进一步熟悉电力电子器件的类型和特性，并掌握合理选用的原则；学会电力电子电路的安装与调试技能；进一步熟悉电力电子仪器的正确使用方法；培养学生独立分析问题和解决工程实际问题的能力，并锻炼动手能力。（二）实验内容和要求1、按电气原理图设计印刷电路板，要求布局合理；2、安装、调试电路板，测试波形、数据。（三）实验主要仪器设备和材料1、计算机、转印机；2、示波器、万用表；3、敷铜板一块，电子元器件若干。二实验原理（一）电力原理图同步信号为锯齿波触发电路（二）电路工作原理及其分析上图的同步信号为锯齿波触发电路可分为三个基本环节：锯齿波的形成和脉冲移相、脉冲的形成与放大、同步环节。锯齿波的形成和脉冲移相锯齿波电压的形成的方案比较多，如采用自举式电路、恒流源电路等。本电路为恒流源电路方案，由V1、V2、V3和C2等元件组成，其中V1、VS、RP2和R3为一恒流源电路。当V2截止时，恒流源电路I1c对电容C2充电，所以C2两端电压Uc为Uc按线性增长，即V3的基极点位Ub3按线性增长。调节电位器RP2，即改变C2的恒定充电电流I1c，可知RP2是用来调节锯齿波斜率的。当V2导通时，由于R4阻值很小，所以C2迅速放电，使Ub3电位迅速降到零伏附近。当V2周期性地导通和关断时，Ub3便形成一锯齿波，同样Ue3也是一个锯齿波电压，。发射极跟随V3的作用是减少控制回路的电流对锯齿波电压Ub3的影响。V4管的基极电位由锯齿波电压、直流控制电压Uc0、直流偏移电压Up三个电压作用的叠加值所确定，它们分别通过电阻R6、R7和R8与基极相接。设Uh为锯齿波电压Ue3单独作用在V4基极b4是的电压，其值为可见Uh仍为一锯齿波，但斜率比Ue3低。同理偏移电压Up单独作用时b4的电压U'p为可见U'p仍为一条与Up平行的直线，但绝对值比Up小。直流控制电压Uco单独作用时b4的电压U'co为可见U'co仍为与Uco平行的一直线，但绝对值比Uco小。如果Uco=0，Up为负值时，b4点的波形由Uh+U'p确定。当Uco为正值时，b4点的波形有Uh+U'p+U'co确定。由于V4的存在，上述电压波形与实际波形有出入，当b4点的电压等于0.7V后，V4导通，之后Ub4一直被钳在0.7V。因此当Up为某固定值时，改变Uco便可改变脉冲产生的时刻，脉冲被移相。脉冲形成环节脉冲形成环节由晶体管V4、V5组成，V7、V8起脉冲放大作用。控制电压Uco加在V4基极上，电路的触发脉冲由脉冲变压器TP二次侧输出，其一次绕组接在V8集电极电路中。当控制电压Uco=0时，V4截止。+E1（+15V）电源通过R11供给V5一个足够大的基极电流，使V5饱和导通，所以V5的集电极电压Uc5接近于-E1（-15V），对电容C3充电，充满后电容两端电压接近2E1（30V）。当控制电压Uco与等于0.7V时，V4导通，A点电位+E1（+15）迅速降低至约-2E1（-30V），由于V5发射结反偏置，V5立即截止。它的集电极电压-E1迅速上升到钳位电压+2.1V（VD6、V7、V8三个PN结纠正向压降之和），于是V7、V8导通，输出触发脉冲。同时，电容C3经电源+E1、R11、VD4、V4放电和反向充电，使V5基极电位又逐渐上升，直到Ubs>-E1(-15V),V5又重新导通。这时Ucs又立即降到-E1，使V7、V8截止，输出脉冲终止。可见，脉冲前沿由V4导通时刻确定，V5（或V6）截止持续时间即为脉冲宽度。所以脉冲宽度与反向充电回路时间常数R11C3有关。同步环节在锯齿波同步的触发电路中，触发电路与主电路的同步是指要求锯齿波频率与主电路电源的频率相同且相位关系确定。锯齿波是由开关V2管来控制的。V2由导通变截止期间产生锯齿波，V2截止状态持续的时间就是锯齿波的宽度，V2开关的频率就是锯齿波的频率。要是触发脉冲与主电路同步，是V2开关的频率与主电路电源频率同步就可达到。电路图中的同步环节，是由同步变压器Ts和作同步开关用的晶体管V2组成的。同步变压器和整流变压
