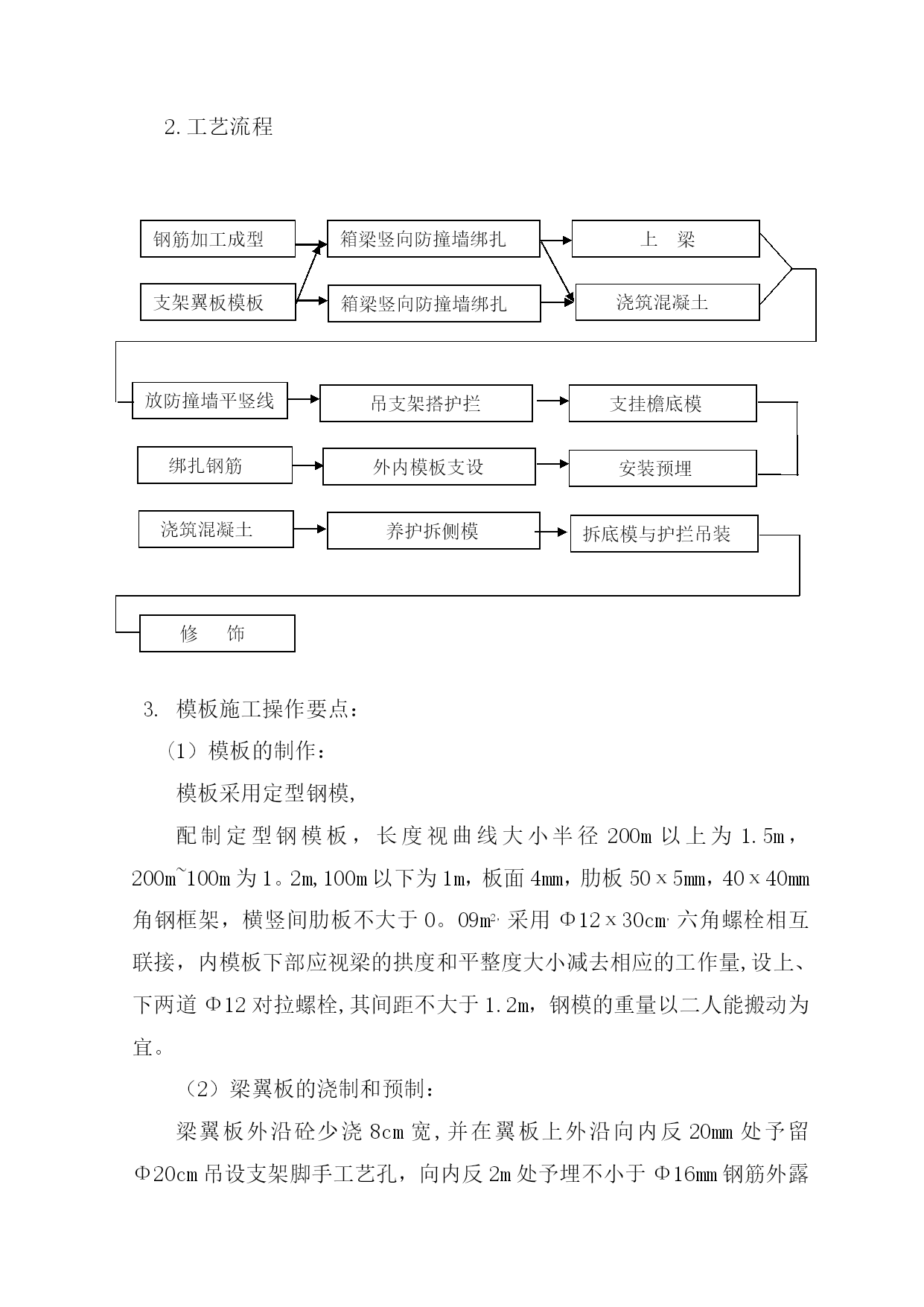

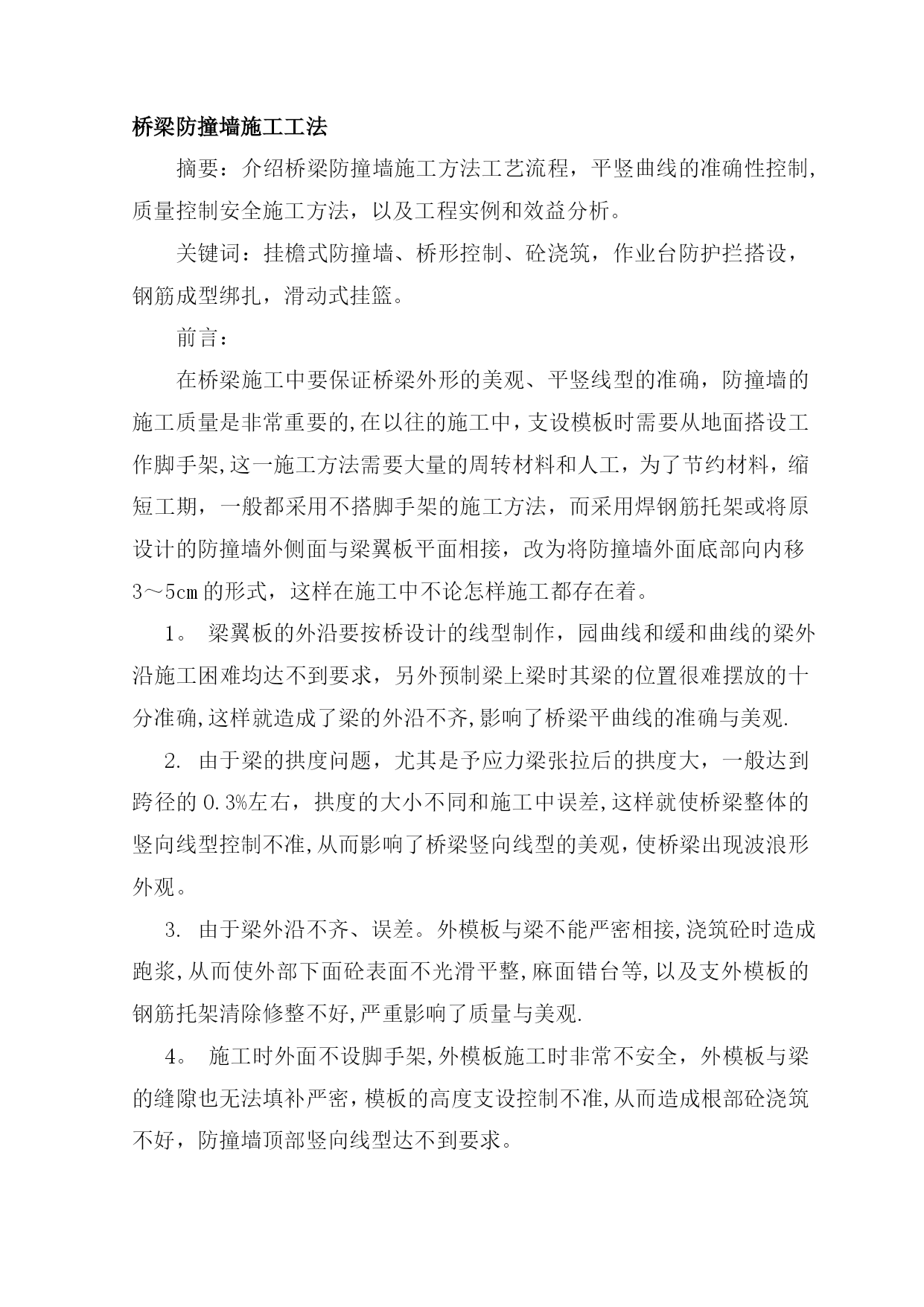

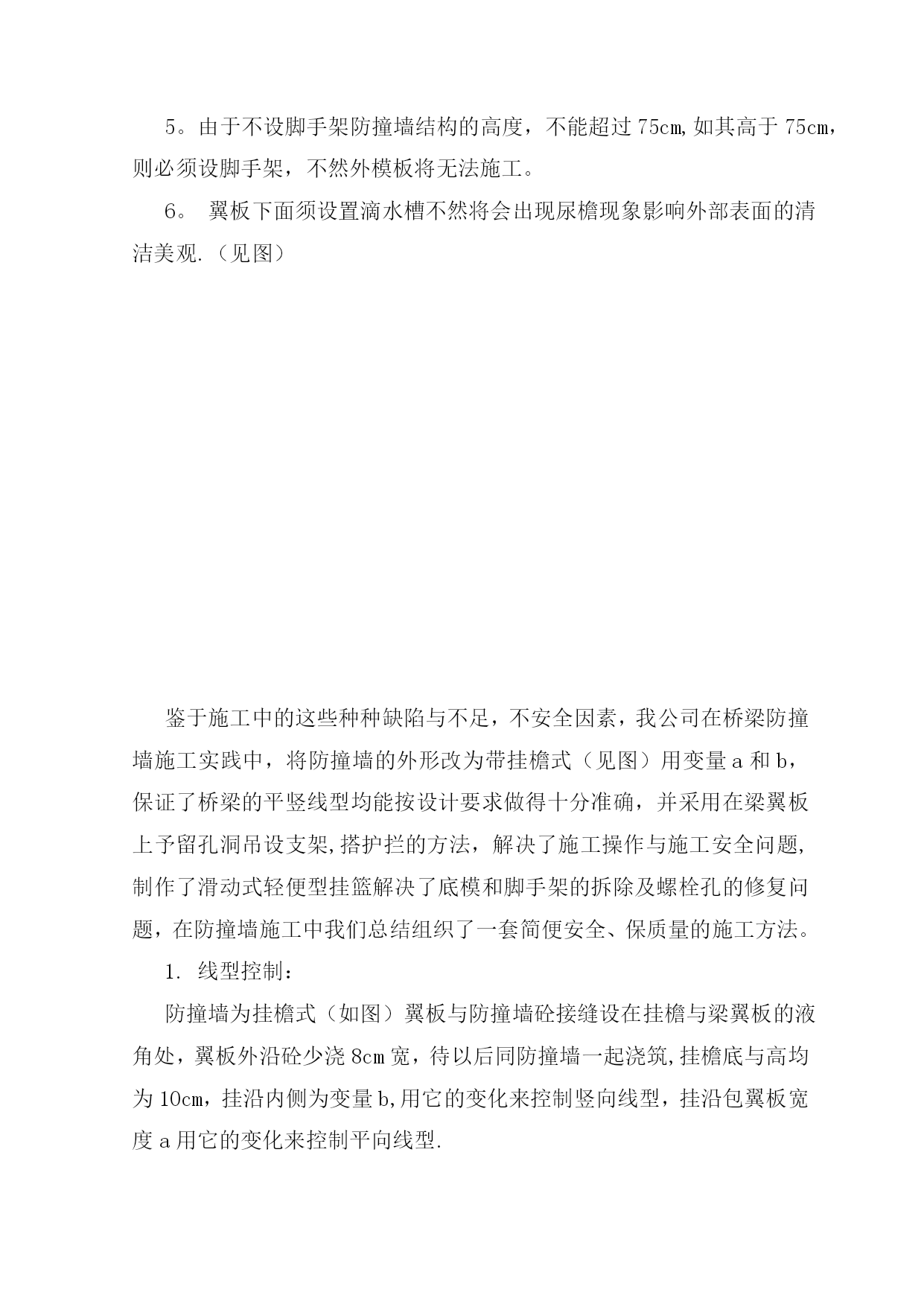

防撞墙施工工法实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）桥梁防撞墙施工工法摘要：介绍桥梁防撞墙施工方法工艺流程，平竖曲线的准确性控制,质量控制安全施工方法，以及工程实例和效益分析。关键词：挂檐式防撞墙、桥形控制、砼浇筑，作业台防护拦搭设，钢筋成型绑扎，滑动式挂篮。前言：在桥梁施工中要保证桥梁外形的美观、平竖线型的准确，防撞墙的施工质量是非常重要的,在以往的施工中，支设模板时需要从地面搭设工作脚手架,这一施工方法需要大量的周转材料和人工，为了节约材料，缩短工期，一般都采用不搭脚手架的施工方法，而采用焊钢筋托架或将原设计的防撞墙外侧面与梁翼板平面相接，改为将防撞墙外面底部向内移3～5cm的形式，这样在施工中不论怎样施工都存在着。1。梁翼板的外沿要按桥设计的线型制作，园曲线和缓和曲线的梁外沿施工困难均达不到要求，另外预制梁上梁时其梁的位置很难摆放的十分准确,这样就造成了梁的外沿不齐,影响了桥梁平曲线的准确与美观.2.由于梁的拱度问题，尤其是予应力梁张拉后的拱度大，一般达到跨径的0.3%左右，拱度的大小不同和施工中误差,这样就使桥梁整体的竖向线型控制不准,从而影响了桥梁竖向线型的美观，使桥梁出现波浪形外观。3.由于梁外沿不齐、误差。外模板与梁不能严密相接,浇筑砼时造成跑浆,从而使外部下面砼表面不光滑平整,麻面错台等,以及支外模板的钢筋托架清除修整不好,严重影响了质量与美观.4。施工时外面不设脚手架,外模板施工时非常不安全，外模板与梁的缝隙也无法填补严密，模板的高度支设控制不准,从而造成根部砼浇筑不好，防撞墙顶部竖向线型达不到要求。5。由于不设脚手架防撞墙结构的高度，不能超过75cm,如其高于75cm，则必须设脚手架，不然外模板将无法施工。6。翼板下面须设置滴水槽不然将会出现尿檐现象影响外部表面的清洁美观.（见图）鉴于施工中的这些种种缺陷与不足，不安全因素，我公司在桥梁防撞墙施工实践中，将防撞墙的外形改为带挂檐式（见图）用变量a和b，保证了桥梁的平竖线型均能按设计要求做得十分准确，并采用在梁翼板上予留孔洞吊设支架,搭护拦的方法，解决了施工操作与施工安全问题,制作了滑动式轻便型挂篮解决了底模和脚手架的拆除及螺栓孔的修复问题，在防撞墙施工中我们总结组织了一套简便安全、保质量的施工方法。1.线型控制：防撞墙为挂檐式（如图）翼板与防撞墙砼接缝设在挂檐与梁翼板的液角处，翼板外沿砼少浇8cm宽，待以后同防撞墙一起浇筑,挂檐底与高均为10cm，挂沿内侧为变量b,用它的变化来控制竖向线型，挂沿包翼板宽度a用它的变化来控制平向线型.2.工艺流程修饰钢筋加工成型箱梁竖向防撞墙绑扎上梁支架翼板模板箱梁竖向防撞墙绑扎浇筑混凝土放防撞墙平竖线吊支架搭护拦支挂檐底模绑扎钢筋安装预埋外内模板支设养护拆侧模拆底模与护拦吊装浇筑混凝土3.模板施工操作要点：(1）模板的制作：模板采用定型钢模,配制定型钢模板，长度视曲线大小半径200m以上为1.5m，200m~100m为1。2m,100m以下为1m，板面4mm，肋板50х5mm，40х40mm角钢框架，横竖间肋板不大于0。09m2，采用Φ12х30cm，六角螺栓相互联接，内模板下部应视梁的拱度和平整度大小减去相应的工作量,设上、下两道Φ12对拉螺栓,其间距不大于1.2m，钢模的重量以二人能搬动为宜。（2）梁翼板的浇制和预制：梁翼板外沿砼少浇8cm宽,并在翼板上外沿向内反20mm处予留Φ20cm吊设支架脚手工艺孔，向内反2m处予埋不小于Φ16mm钢筋外露20cm左右，以备今后支模时使用,其间距均为1m。(3)工作脚手架与护拦的搭设：利用梁翼板上予留的Φ20孔，采用Φ16mm螺栓吊置槽钢支架（槽钢支架加工见图）上面铺设脚手板搭设护拦后挂置安全网，这样就有了一个非常安全可靠简便的施工作业平台，吊设支架时应注意翼板上部螺栓不要露出过多，并用胶布包严,以便于今后螺栓拆除。(脚手架护拦的搭设见图）（4）放线在梁翼板上弹置防撞墙内边线,在梁翼板外沿侧面或防撞墙予埋竖向筋上弹置防撞墙的高线,所放的线应视曲线的大小而加密两点间的弧高,不应大于0.5cm.(5)底模的支设:首先在吊架上铺设3cm厚、20cm左右宽的基础不底模，此模板要用木楔以所弹置的防撞墙高线为基础将其调整到挂檐底模板的底部标高处并加以固定，然后再在其上面以所弹置的防撞墙内边线为基础弹置挂檐底线，先支设挂檐底部内侧模板,模板可采用5cm厚木条配制，因这里的高度距离为变化的所以模板的宽度要配制的窄一些，用木楔在下面将其同梁翼板顶严，然后铺设挂檐底模板,（脚手护拦搭设和底模板支设见图）。（6）侧模板的支设首先沿防撞墙内线在下部对拉螺栓处焊控
