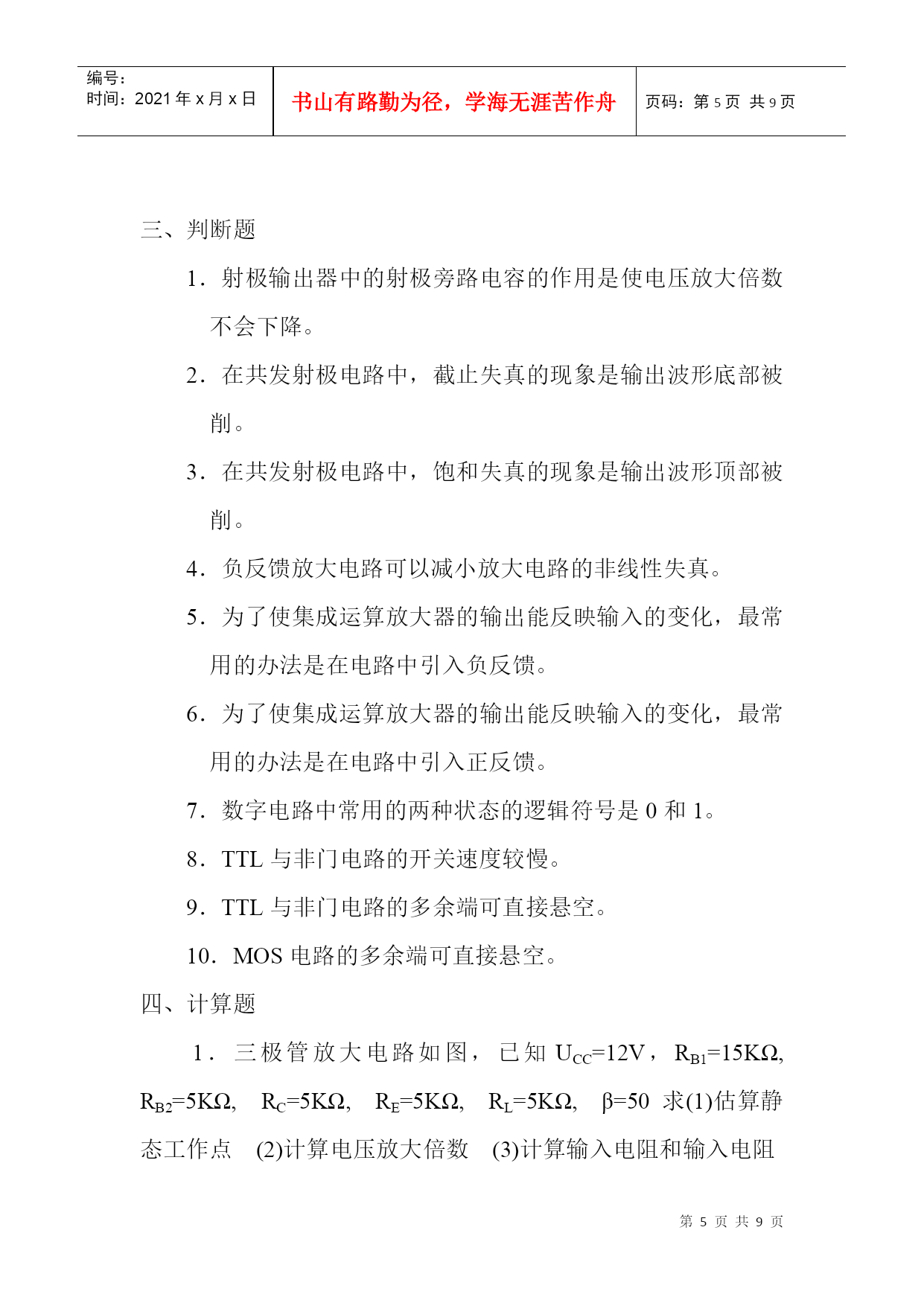

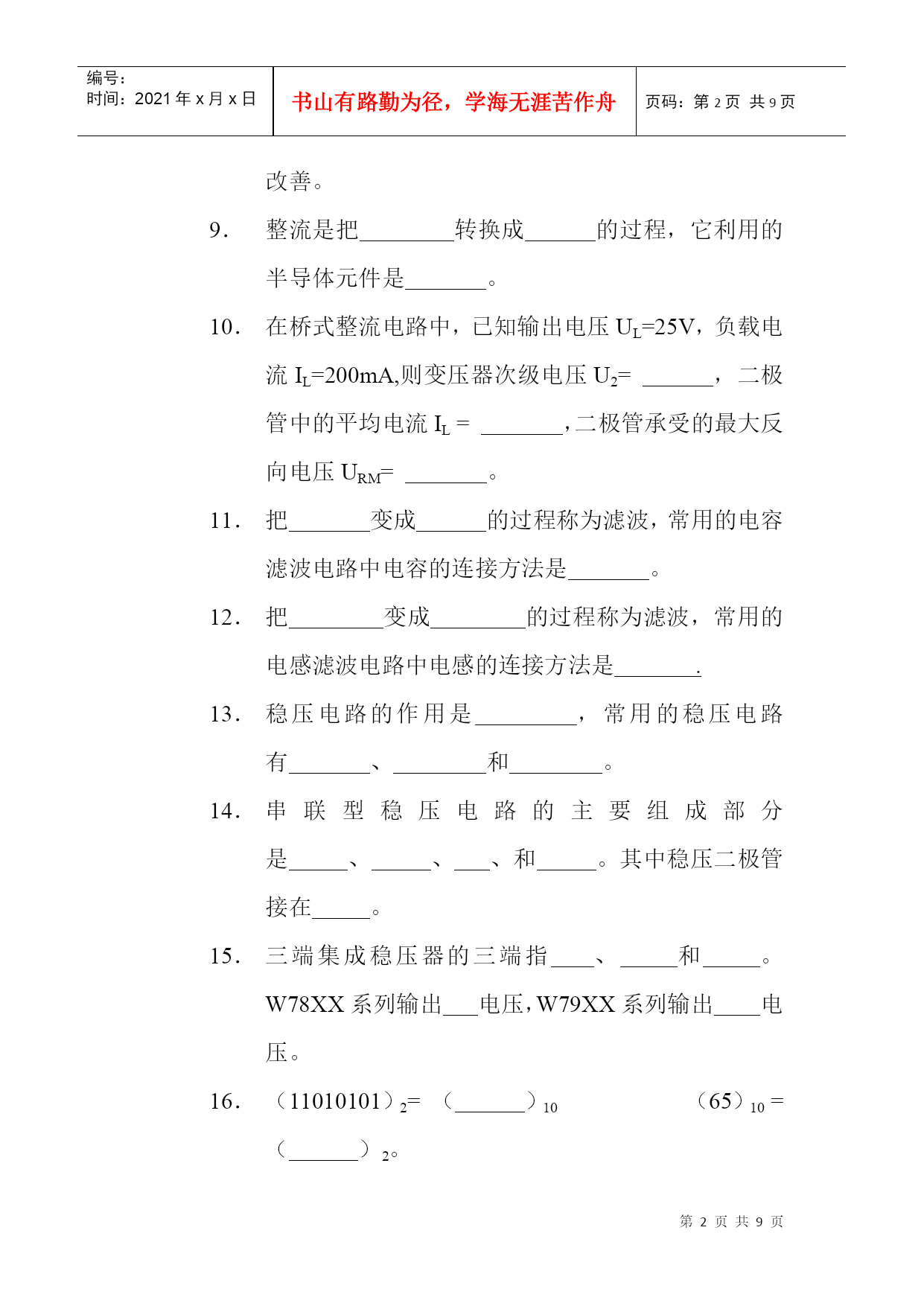

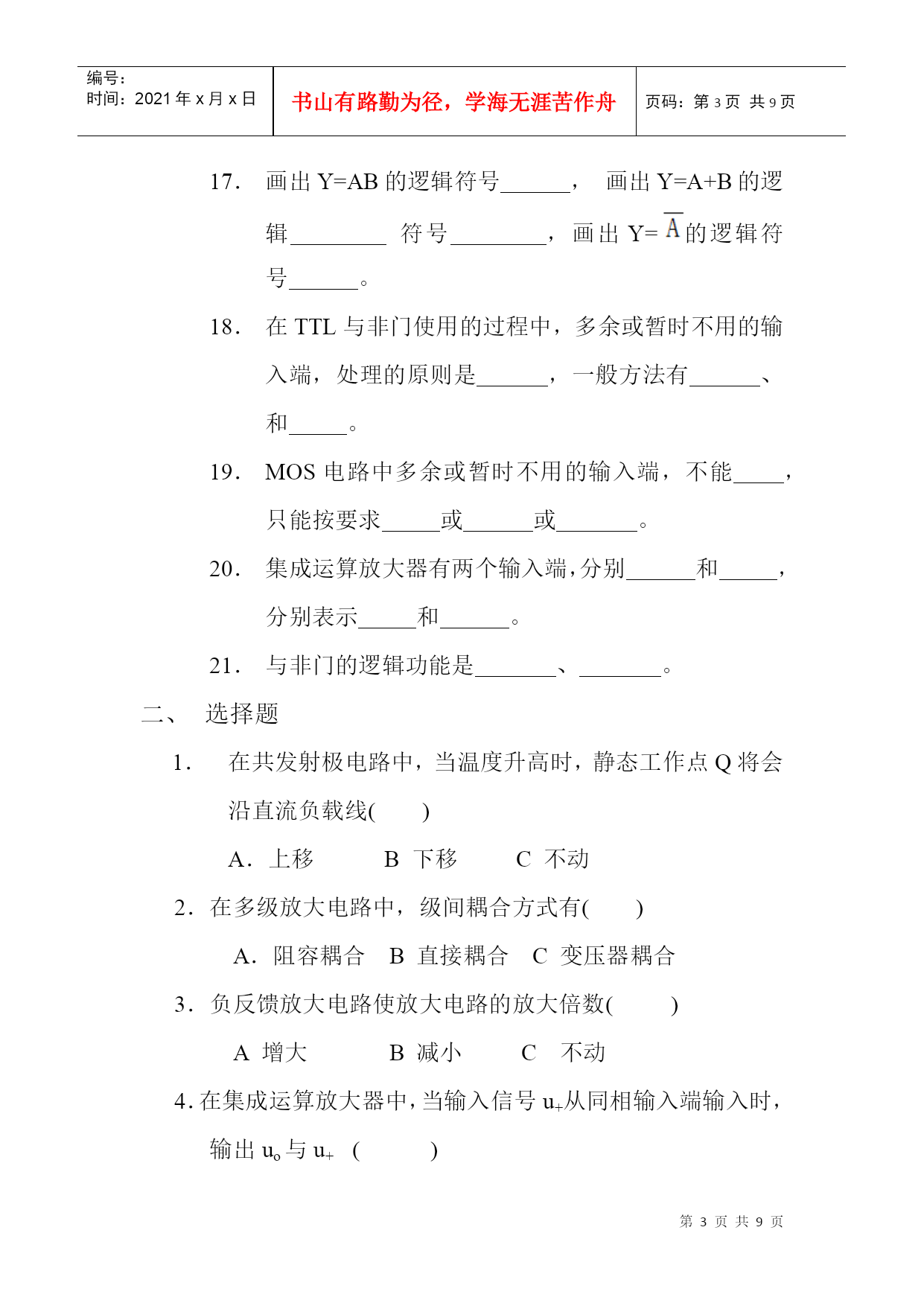

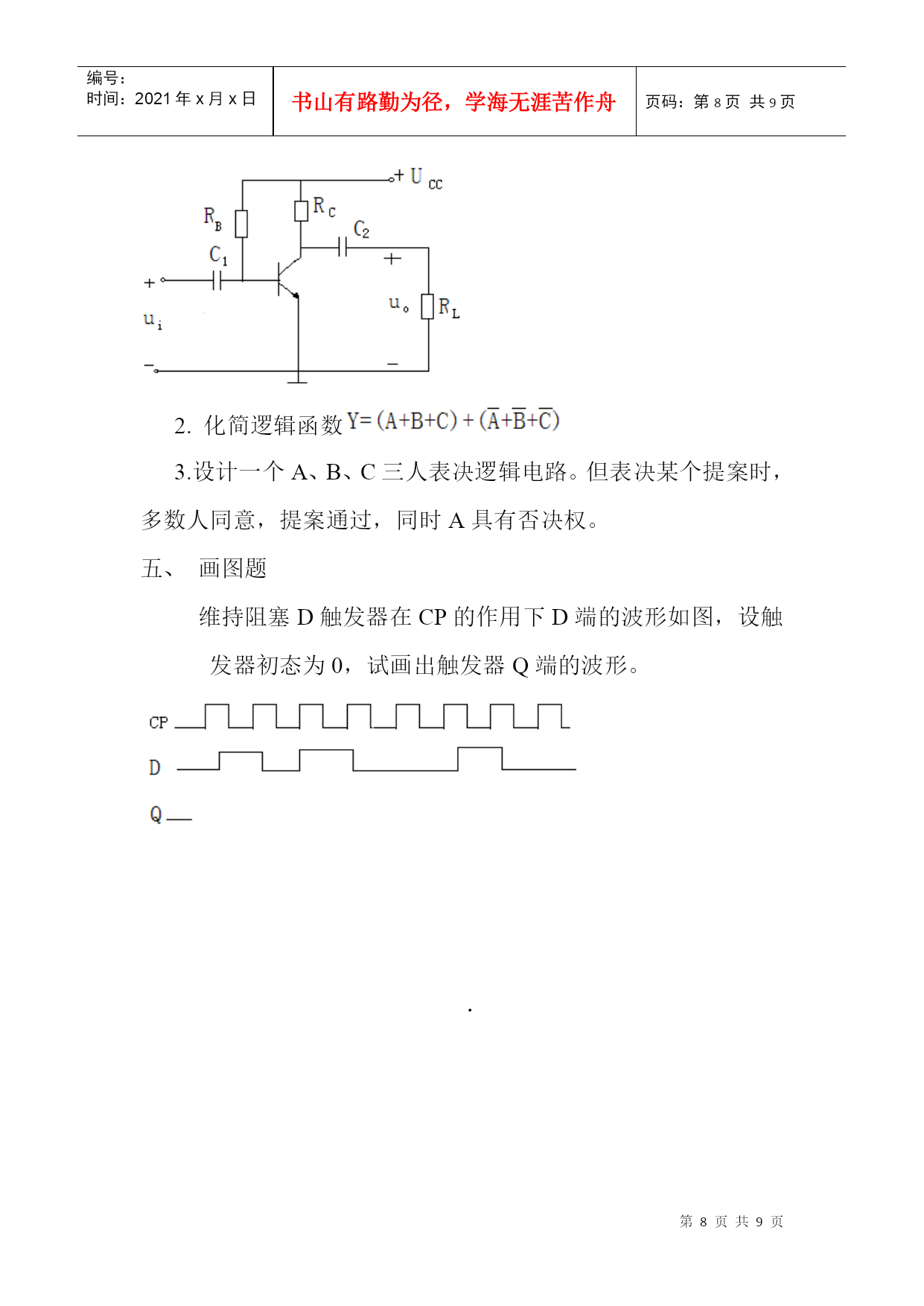

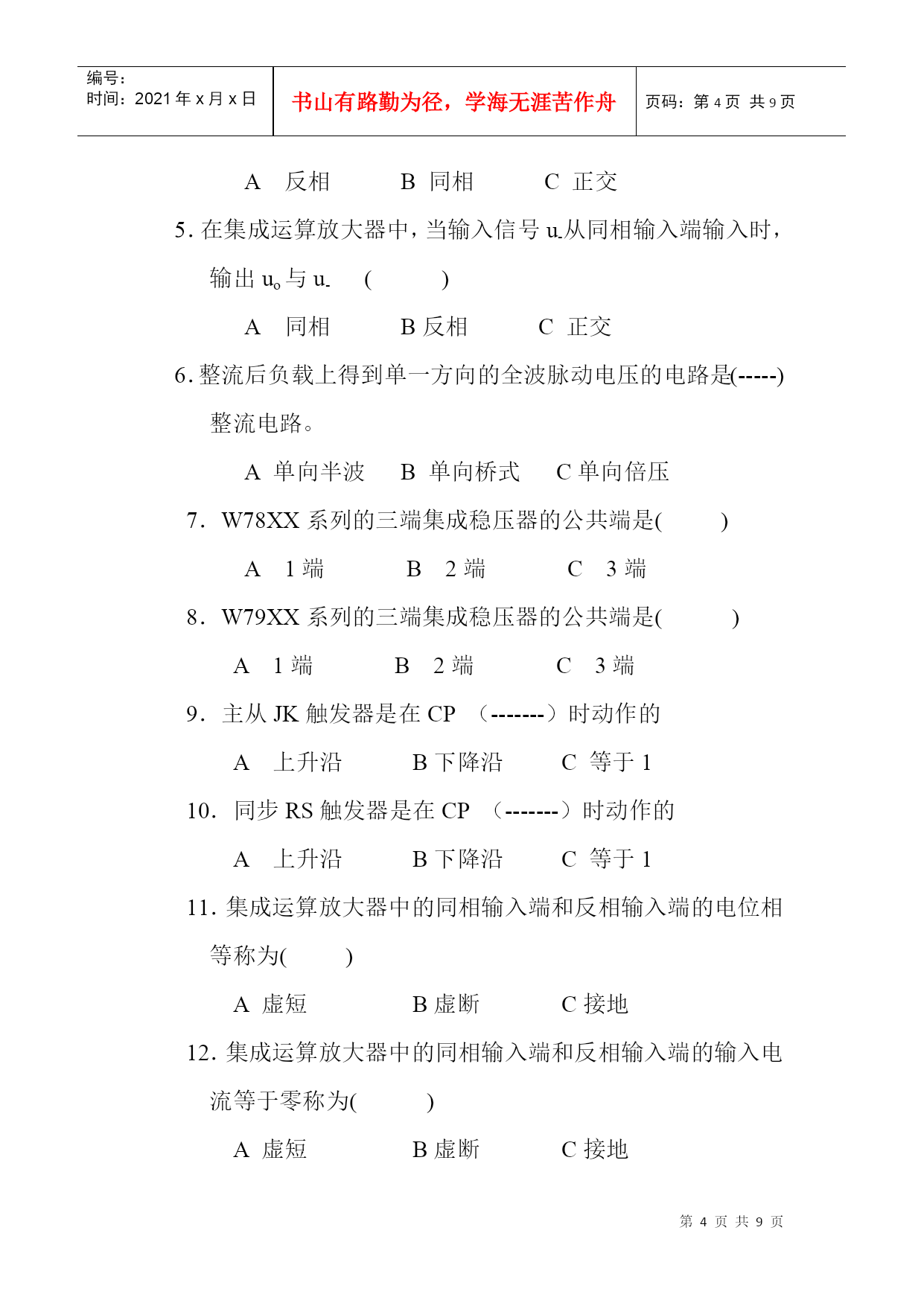

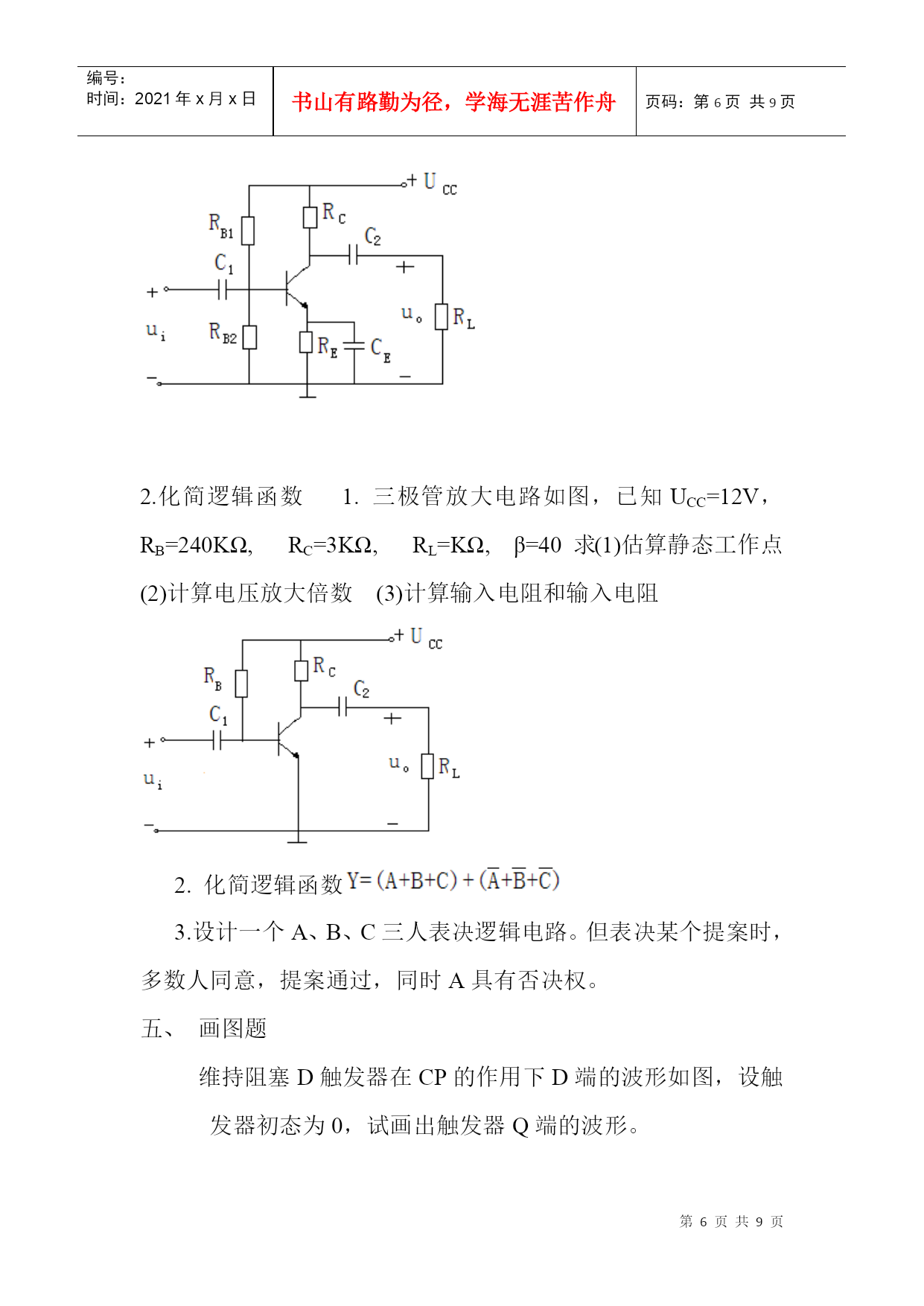

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE9页共NUMPAGES9页第PAGE\*MERGEFORMAT9页共NUMPAGES\*MERGEFORMAT9页填空题在共发射极电路中，输入信号ui加在三极管的之间，而输出信号uo取自三极管的之间，所以称为共发射极放大电路。放大电路的静态是指，放大电路的动态是指。在共发射极电路中，当静态工作点设置太低，接近截止区，会出现输出波形的被削去的现象，称为失真。在共发射极电路中，当静态工作点设置太高，接近饱和区，会出现输出波形的被削去的现象，称为失真。在共发射极电路中，影响静态工作点的主要因素是，常用的稳定静态工作点的放大电路是。射极输出器的电压放大倍数，输入电阻，输出电阻。工作在线性区的理想运算放大器符合的两个结论分别是和。在负反馈放大电路中，负反馈使得输入量，却以牺牲来换取放大器各种性能的全面改善。整流是把转换成的过程，它利用的半导体元件是。在桥式整流电路中，已知输出电压UL=25V，负载电流IL=200mA,则变压器次级电压U2=，二极管中的平均电流IL=，二极管承受的最大反向电压URM=。把变成的过程称为滤波，常用的电容滤波电路中电容的连接方法是。把变成的过程称为滤波，常用的电感滤波电路中电感的连接方法是.稳压电路的作用是，常用的稳压电路有、和。串联型稳压电路的主要组成部分是、、、和。其中稳压二极管接在。三端集成稳压器的三端指、和。W78XX系列输出电压，W79XX系列输出电压。（11010101）2=（）10（65）10=（）2。画出Y=AB的逻辑符号，画出Y=A+B的逻辑符号，画出Y=的逻辑符号。在TTL与非门使用的过程中，多余或暂时不用的输入端，处理的原则是，一般方法有、和。MOS电路中多余或暂时不用的输入端，不能，只能按要求或或。集成运算放大器有两个输入端，分别和，分别表示和。与非门的逻辑功能是、。选择题在共发射极电路中，当温度升高时，静态工作点Q将会沿直流负载线()A．上移B下移C不动2．在多级放大电路中，级间耦合方式有()A．阻容耦合B直接耦合C变压器耦合3．负反馈放大电路使放大电路的放大倍数()A增大B减小C不动4．在集成运算放大器中，当输入信号u+从同相输入端输入时，输出uo与u+()A反相B同相C正交5．在集成运算放大器中，当输入信号u-从同相输入端输入时，输出uo与u-()A同相B反相C正交6．整流后负载上得到单一方向的全波脉动电压的电路是(-----)整流电路。A单向半波B单向桥式C单向倍压7．W78XX系列的三端集成稳压器的公共端是()A1端B2端C3端8．W79XX系列的三端集成稳压器的公共端是()A1端B2端C3端9．主从JK触发器是在CP（-------）时动作的A上升沿B下降沿C等于110．同步RS触发器是在CP（-------）时动作的A上升沿B下降沿C等于111．集成运算放大器中的同相输入端和反相输入端的电位相等称为()A虚短B虚断C接地12．集成运算放大器中的同相输入端和反相输入端的输入电流等于零称为()A虚短B虚断C接地三、判断题1．射极输出器中的射极旁路电容的作用是使电压放大倍数不会下降。2．在共发射极电路中，截止失真的现象是输出波形底部被削。3．在共发射极电路中，饱和失真的现象是输出波形顶部被削。4．负反馈放大电路可以减小放大电路的非线性失真。5．为了使集成运算放大器的输出能反映输入的变化，最常用的办法是在电路中引入负反馈。6．为了使集成运算放大器的输出能反映输入的变化，最常用的办法是在电路中引入正反馈。7．数字电路中常用的两种状态的逻辑符号是0和1。8．TTL与非门电路的开关速度较慢。9．TTL与非门电路的多余端可直接悬空。10．MOS电路的多余端可直接悬空。四、计算题1．三极管放大电路如图，已知UCC=12V，RB1=15KΩ,RB2=5KΩ,RC=5KΩ,RE=5KΩ,RL=5KΩ,β=50求(1)估算静态工作点(2)计算电压放大倍数(3)计算输入电阻和输入电阻2.化简逻辑函数1.三极管放大电路如图，已知UCC=12V，RB=240KΩ,RC=3KΩ,RL=KΩ,β=40求(1)估算静态工作点(2)计算电压放大倍数(3)计算输入电阻和输入电阻2.化简逻辑函数3.设计一个A、B、C三人表决逻辑电路。但表决某个提案时，多数人同意，提案通过，同时A具有否决权。五、画图题维持阻塞D触发器在CP的作用下D端的波形如图，设触发器初态为0，试画出触发器Q端的波形。3.举重比赛中有一个主裁判和两个副裁判,表示运动员成绩合格的指示灯只有主裁判
