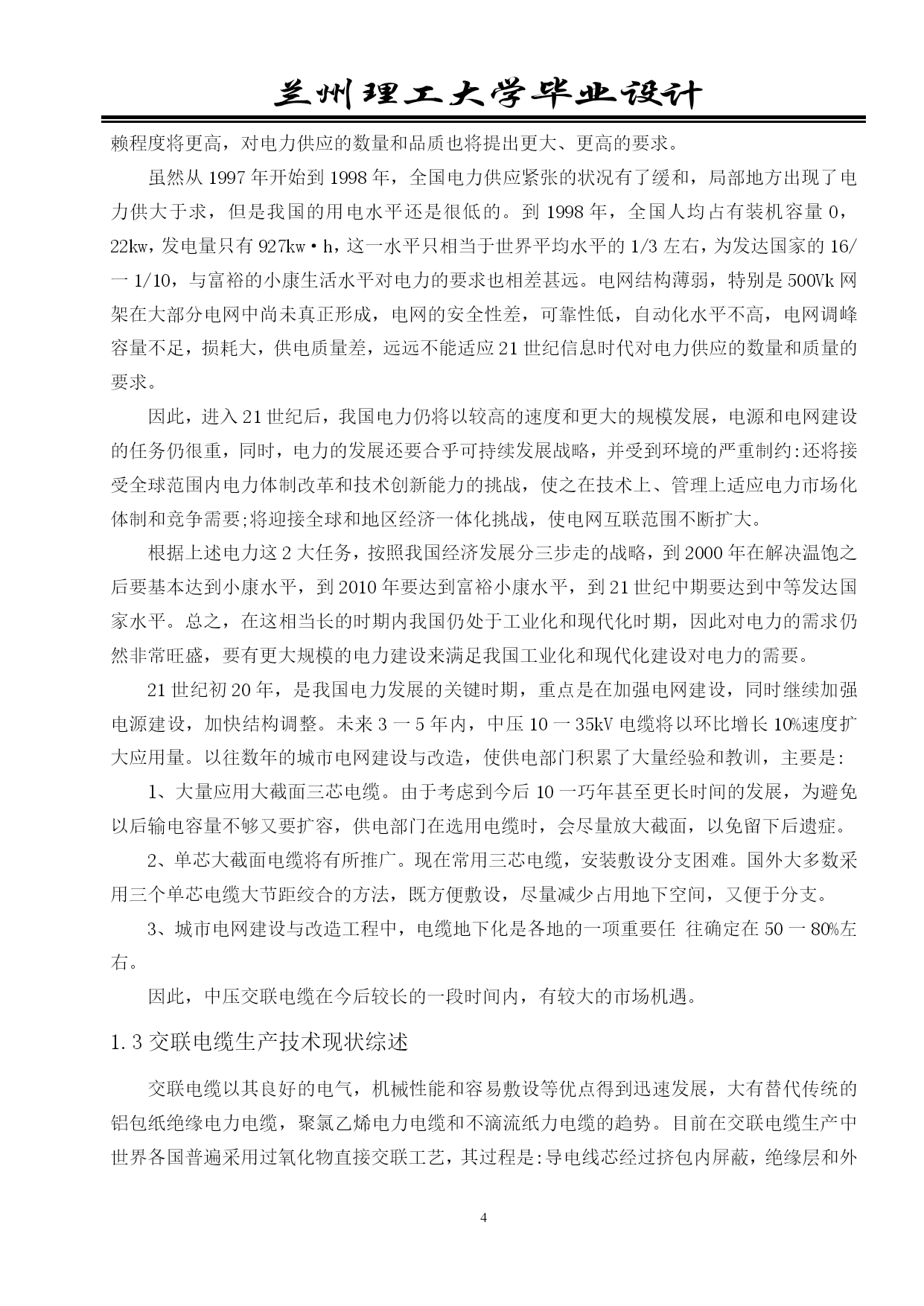

兰州理工大学毕业设计PAGELANZHOUUNIVERSITYOFTECHNOLOGY毕业设计题目电缆行业悬垂控制器的设计学生姓名邓钰学号11250108专业班级通信工程1班指导教师陈友苏陈昊学院计算机与通信学院答辩日期2014年6月17日第页电缆行业悬垂控制器的设计TheDesignofPendencyControllerinCableIndustry邓钰DengYu11250108兰州理工大学毕业设计摘要本文为了在电缆生产中提高生产效率，保持系统稳定可靠运行，提供可靠便利的控制手段。在工程中，对原系统中关键部分进行国产化设计，牵引张力控制将原直流传动系统改进为主从式变频交流调速牵引张力控制系统;讨论了电缆悬垂度的在线测控技术，适用于现场分布参数变化较大的场合，方法新颖，具有实用性和普适性;采用PLC和DCS混合控制系统作为主控制策略，具有配置灵活、测量准确、控制协调、性能可靠和维护方便等优势，使悬链式交联电缆生产自动控制达到很高的自动化水平。设计内容包括交联电缆生产技术现状综述;对交联电缆生产牵引张力控制系统的研究，重点分析了张力控制系统的方案;在线测控的悬垂控制器设计，确定接收和发射装置的线路设计。关键词:悬链式交联电缆；牵引张力；电缆悬垂度ABSTRACTThisthesisaimedathigherefficiency,stableandreliableoperationandconvenientcontrolincableproduction.Thekeyoftheformersystemwasdesignedaccordingtothefactofchinaintheproject.Thedraught-tensioncontrolsystemadoptedaprimary-secondaryVariableVoltageandVariableFrequencycontrolsysteminsteadofspeedgoverningsystemofdirectcurrent;Theon-linemeasurementcontroltechniqueofpendencyofcablewasdiscussed,andtheequipmentforthistechniquewasdeveloped;theequipmentalsocanadjustitselftokindsofcablesandthesituationwhereparameterofcapacitancechange;themethodisnew,anditcanbeappliedseveralotherfacets.IntheprojectweadoptedaPLC-DCScombinedhybridcontrolmethodwiththemeritsofflexibleconfiguration.Accuratemeasurement,coordinatedcontrol,reliableperformanceandconvenientmaintenance,achievingahigherautomationlevelofXLpecableManufacture.ThecontentofthepaperincludesthepresentstateoftechniqueofXIpecableManufacture,includestheresearchonthedraught-tensioncontrolsystem,focusingonscheme;includesthedesignoftheon-linemeasurementcontroltechniqueofpendencyofcable.Keywords:XLpe;TheDraught-Tension;PendencyofCable目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc422413071"第1章绪论PAGEREF_Toc422413071\h1HYPERLINK\l"_Toc422413072"1.1选题背景和技术说明PAGEREF_Toc422413072\h1HYPERLINK\l"_Toc422413073"1.2现代电缆行业的介绍PAGEREF_Toc422413073\h3HYPERLINK\l"_Toc422413074"1.3交联电缆生产技术现状综述PAGEREF_Toc422413074\h4HYPERLINK\l"_Toc4224130
