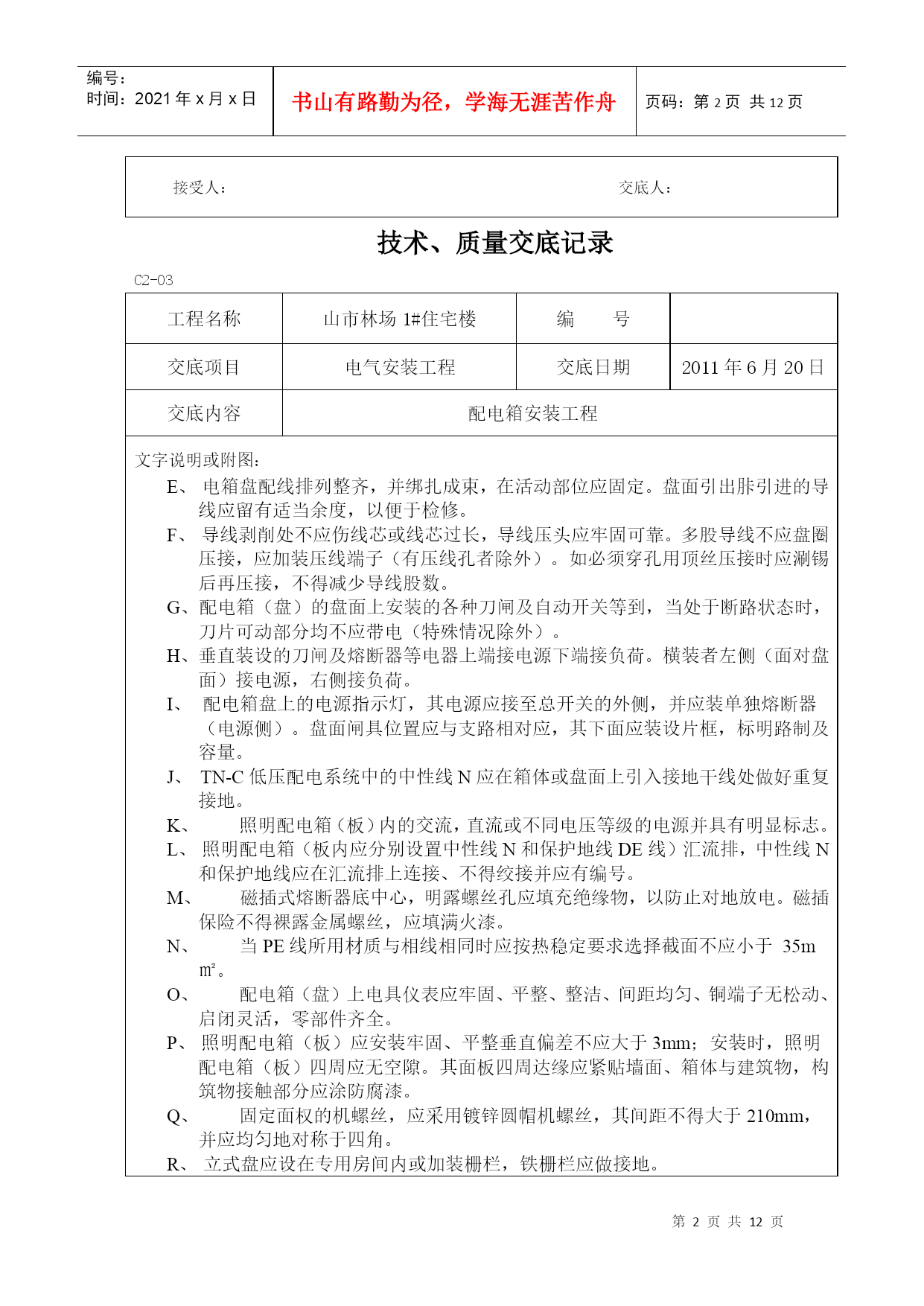

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE12页共NUMPAGES12页第PAGE\*MERGEFORMAT12页共NUMPAGES\*MERGEFORMAT12页技术、质量交底记录C2-03工程名称山市林场1#住宅楼编号交底项目电气安装工程交底日期2011年6月20日交底内容配电箱安装工程文字说明或附图：一、材料要求：1）铁制配电箱（盘）箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于是1.5mm，但不得采用阻燃型塑料板做二层底板，箱内器具应安装牢固，导线排列整齐压接牢固，应为两部定点产品并有产品合格证。2）镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等到。3）绝缘导线：导线的型号规格必须符合设计要求，并有产品合格。4）其它材料：电器仪表，熔丝（或熔片），端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。二、主要机具：1）铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等到。2）手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳、活扳子、套筒扳子、锡锅、锡勺等。3）台钻、手电钻头、木钻、台钳、案子、射钉枪、电炉电气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱等。三、作业条件；1）工艺流程：配电箱盘安装要求弹线定位暗装配电箱盘面组装2）配电箱（盘）安装要求A、配是箱应安装在安全、干燥、易操作的场所。配电箱（盘安装时，其底口距地一般为1.5米，照装时底口距地1.2米，照相馆装电度表板底口距地不得小于1.8米，在同一建筑物内，同类盘的高度应一致，允许偏差为10mm。B、安装配电箱盘所需的木砖及铁件等到均应预埋挂式配电箱（盘）应采用金居膨胀螺栓固定。C、铁制配电箱（盘）均需先刷一遍防锈漆，再刷灰油漆，二道。预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。导线引出面板时，面板线孔应光滑无毛刺，金属应装设绝缘保护套。D、配电箱（盘）带有器具的铁制盘盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PE线为黄绿相间的双色线也可采用编织软裸铜线）但PE保护地线不允许利用箱体或盒体串接。接受人：交底人：技术、质量交底记录C2-03工程名称山市林场1#住宅楼编号交底项目电气安装工程交底日期2011年6月20日交底内容配电箱安装工程文字说明或附图：E、电箱盘配线排列整齐，并绑扎成束，在活动部位应固定。盘面引出胩引进的导线应留有适当余度，以便于检修。F、导线剥削处不应伤线芯或线芯过长，导线压头应牢固可靠。多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时应涮锡后再压接，不得减少导线股数。G、配电箱（盘）的盘面上安装的各种刀闸及自动开关等到，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。H、垂直装设的刀闸及熔断器等电器上端接电源下端接负荷。横装者左侧（面对盘面）接电源，右侧接负荷。I、配电箱盘上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。盘面闸具位置应与支路相对应，其下面应装设片框，标明路制及容量。J、TN-C低压配电系统中的中性线N应在箱体或盘面上引入接地干线处做好重复接地。K、照明配电箱（板）内的交流，直流或不同电压等级的电源并具有明显标志。L、照明配电箱（板内应分别设置中性线N和保护地线DE线）汇流排，中性线N和保护地线应在汇流排上连接、不得绞接并应有编号。M、磁插式熔断器底中心，明露螺丝孔应填充绝缘物，以防止对地放电。磁插保险不得裸露金属螺丝，应填满火漆。N、当PE线所用材质与相线相同时应按热稳定要求选择截面不应小于35m㎡。O、配电箱（盘）上电具仪表应牢固、平整、整洁、间距均匀、铜端子无松动、启闭灵活，零部件齐全。P、照明配电箱（板）应安装牢固、平整垂直偏差不应大于3mm；安装时，照明配电箱（板）四周应无空隙。其面板四周达缘应紧贴墙面、箱体与建筑物，构筑物接触部分应涂防腐漆。Q、固定面权的机螺丝，应采用镀锌圆帽机螺丝，其间距不得大于210mm，并应均匀地对称于四角。R、立式盘应设在专用房间内或加装栅栏，铁栅栏应做接地。3）弹线定位：根据设计要求找出配电箱（盘）位置，并按照箱（盘）的外形尺寸进行弹线定位。接受人：交底人：技术、质量交底记录C2-03工程名称山市林场1#住宅楼编号交底项目电气安装工程交底日期2011年6月20日交底内容配电箱安装工程文字说明或附图：配电箱的固定：A、在砼墙或砖墙上固定明装配电（盘）时，采用暗管及暗分线盒和明配管两种方式。如有分线盒，先将盒内杂物清理干净
