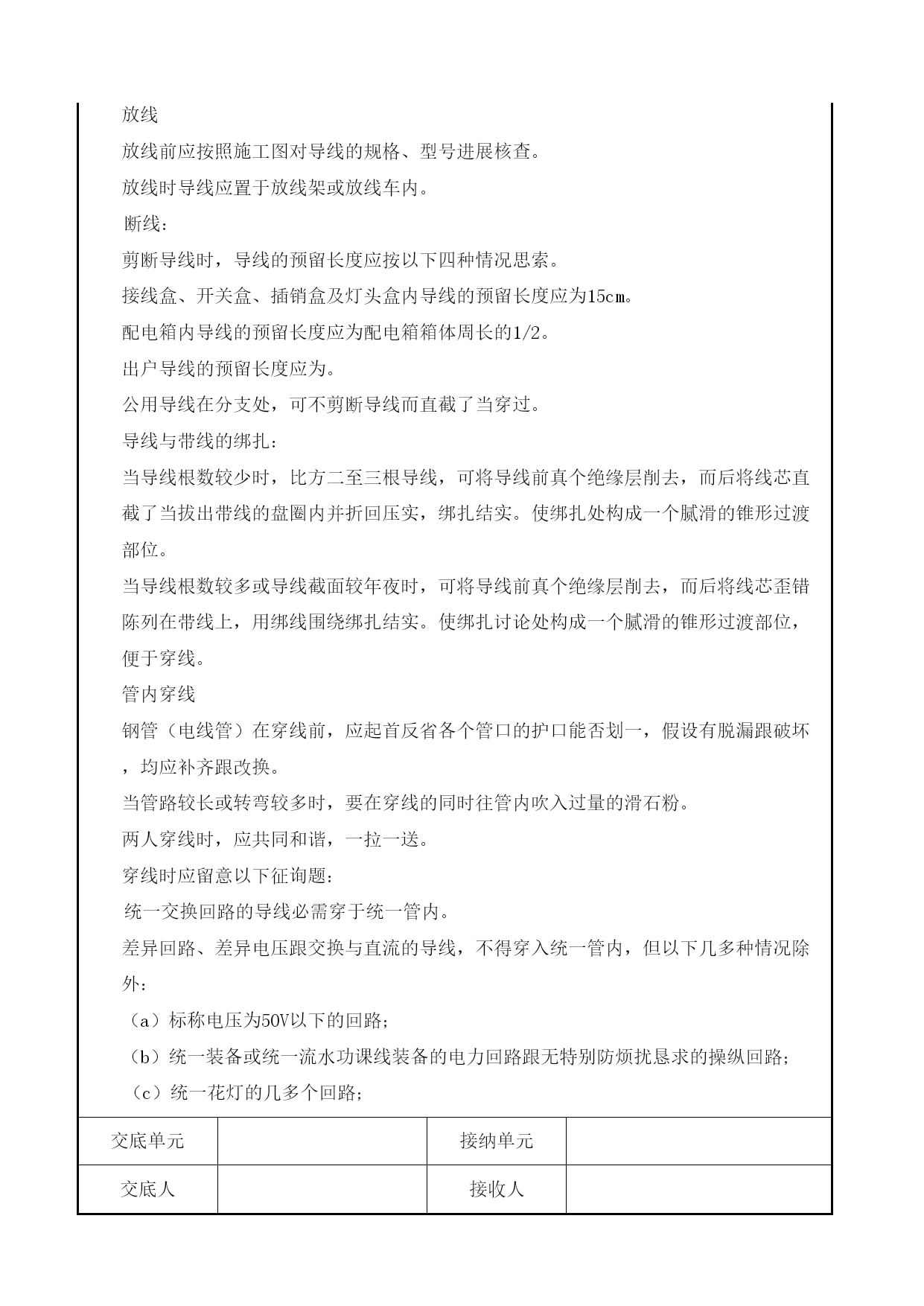

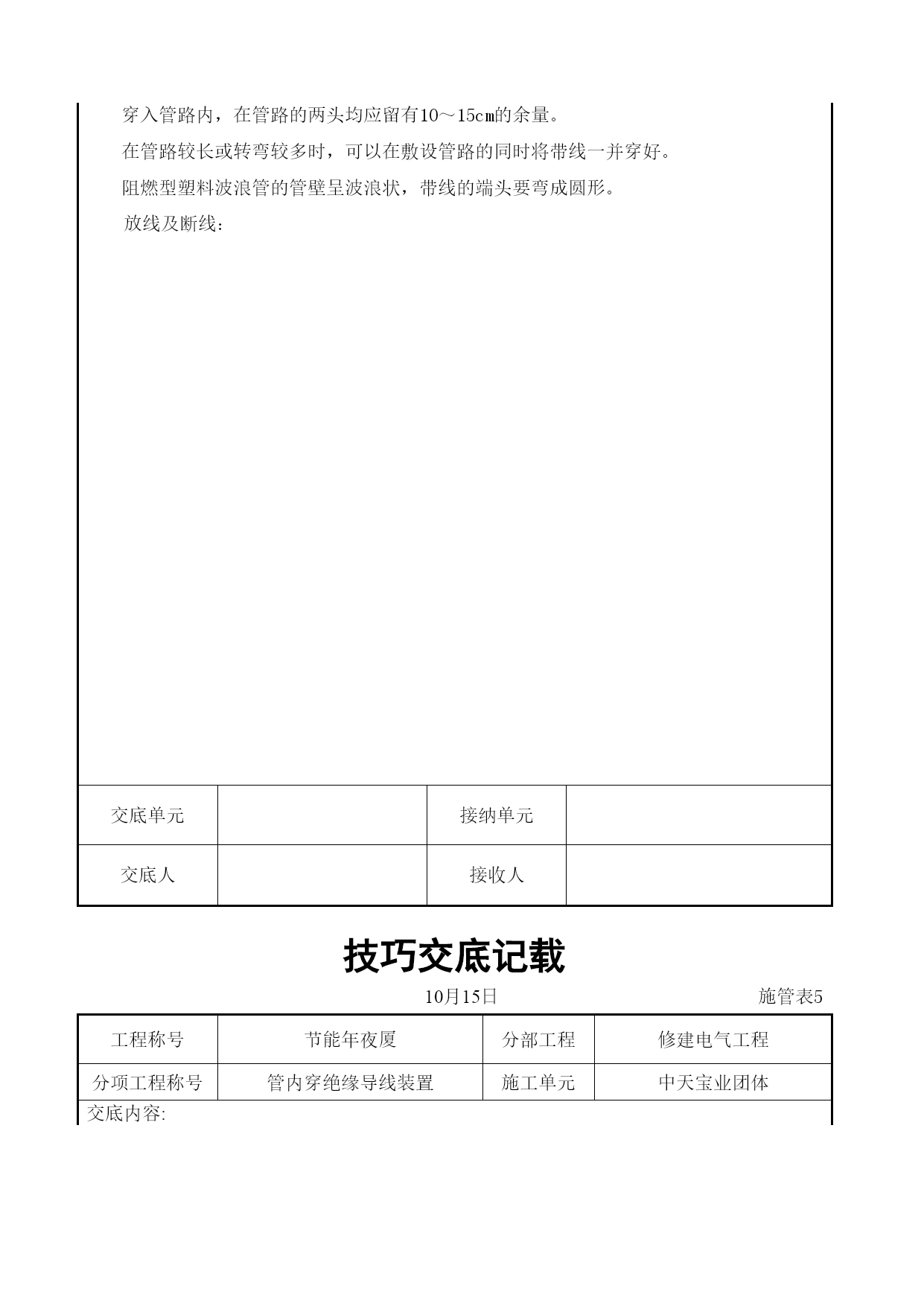

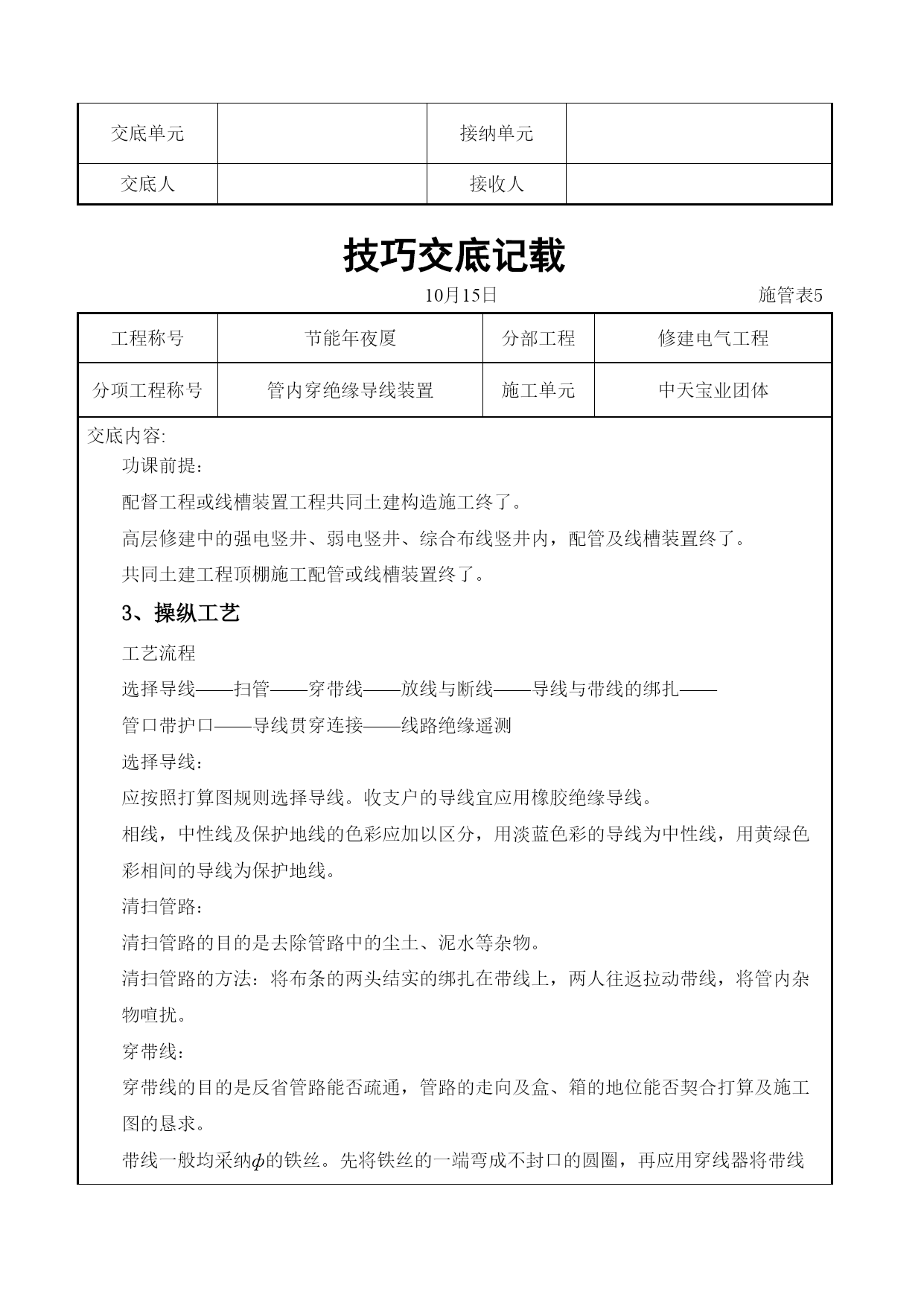

技巧交底记载10月15日施管表5工程称号节能年夜厦分部工程修建电气工程分项工程称号管内穿绝缘导线装置施工单元中天宝业团体交底内容:1、按照标准：《修建工程施工质量验收一致标准》GB50300-2001《修建电气工程施工质量验收标准》GB50303-20022、施工预备材料恳求：绝缘导线：导线的型号，规格必需契合打算恳求，并有产物出厂及格证。镀锌铁丝跟钢丝：应顺直无背扣、扭接等景象，并存在响应的机器拉力。护口：应按照管径的巨细选择响应规格的护口。螺旋接线钮：应按照导线截面跟导线的根数选择响应型号的加强型绝缘钢壳螺旋接线钮。型压线帽：存在阻燃功能氧指数为27%以上，有用于铝导线2、4mm2两种，有用于铜导线1mm2至4mm2结头压接，分为黄、白、红、绿、蓝五种色彩，可按照导线截面跟根数选择应用（铝导线用绿、蓝；铜线用黄、白、红）。色套管：有铜套管，铝套管，铜铝过渡套管三种，选用时应采纳与导线材质，规格响应的套管。接线端子（接线鼻）：应按照导线的根数跟总截面选择响应规格的接线端子。焊锡、铅跟锑等元素组合的低熔点（185～260℃）合金。焊锡制成条状或丝状。焊剂：能去除污物跟抑制工件外表氧化物。一般焊策应采纳松喷鼻液，将自然松喷鼻融化在酒精中制成乳状液体，有用于铜及铜合金焊件。辅佐材料：橡胶（或粘塑料）绝缘带、黑胶布、滑石粉、布条等。要紧机具：克丝钳、尖嘴钳、剥线钳、压接钳、放线架、放线车。电炉、锡锅、锡斗、锡勺、电烙铁。一字改锥，十字改锥、电工刀、高凳、万用表、兆欧表。交底单元接纳单元交底人接收人技巧交底记载10月15日施管表5工程称号节能年夜厦分部工程修建电气工程分项工程称号管内穿绝缘导线装置施工单元中天宝业团体交底内容:功课前提：配督工程或线槽装置工程共同土建构造施工终了。高层修建中的强电竖井、弱电竖井、综合布线竖井内，配管及线槽装置终了。共同土建工程顶棚施工配管或线槽装置终了。3、操纵工艺工艺流程选择导线——扫管——穿带线——放线与断线——导线与带线的绑扎——管口带护口——导线贯穿连接——线路绝缘遥测选择导线：应按照打算图规则选择导线。收支户的导线宜应用橡胶绝缘导线。相线，中性线及保护地线的色彩应加以区分，用淡蓝色彩的导线为中性线，用黄绿色彩相间的导线为保护地线。清扫管路：清扫管路的目的是去除管路中的尘土、泥水等杂物。清扫管路的方法：将布条的两头结实的绑扎在带线上，两人往返拉动带线，将管内杂物喧扰。穿带线：穿带线的目的是反省管路能否疏通，管路的走向及盒、箱的地位能否契合打算及施工图的恳求。带线一般均采纳ф的铁丝。先将铁丝的一端弯成不封口的圆圈，再应用穿线器将带线穿入管路内，在管路的两头均应留有10～15cm的余量。在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好。阻燃型塑料波浪管的管壁呈波浪状，带线的端头要弯成圆形。放线及断线：交底单元接纳单元交底人接收人技巧交底记载10月15日施管表5工程称号节能年夜厦分部工程修建电气工程分项工程称号管内穿绝缘导线装置施工单元中天宝业团体交底内容:放线放线前应按照施工图对导线的规格、型号进展核查。放线时导线应置于放线架或放线车内。断线：剪断导线时，导线的预留长度应按以下四种情况思索。接线盒、开关盒、插销盒及灯头盒内导线的预留长度应为15cm。配电箱内导线的预留长度应为配电箱箱体周长的1/2。出户导线的预留长度应为。公用导线在分支处，可不剪断导线而直截了当穿过。导线与带线的绑扎：当导线根数较少时，比方二至三根导线，可将导线前真个绝缘层削去，而后将线芯直截了当拔出带线的盘圈内并折回压实，绑扎结实。使绑扎处构成一个腻滑的锥形过渡部位。当导线根数较多或导线截面较年夜时，可将导线前真个绝缘层削去，而后将线芯歪错陈列在带线上，用绑线围绕绑扎结实。使绑扎讨论处构成一个腻滑的锥形过渡部位，便于穿线。管内穿线钢管（电线管）在穿线前，应起首反省各个管口的护口能否划一，假设有脱漏跟破坏，均应补齐跟改换。当管路较长或转弯较多时，要在穿线的同时往管内吹入过量的滑石粉。两人穿线时，应共同和谐，一拉一送。穿线时应留意以下征询题：统一交换回路的导线必需穿于统一管内。差异回路、差异电压跟交换与直流的导线，不得穿入统一管内，但以下几多种情况除外：（a）标称电压为50V以下的回路；（b）统一装备或统一流水功课线装备的电力回路跟无特别防烦扰恳求的操纵回路；（c）统一花灯的几多个回路；交底单元接纳单元交底人接收人技巧交底记载10月15日施管表5工程称号节能年夜厦分部工程修建电气工程分项工程称号管内穿绝缘导线装置施工单元中天宝业团体交底内容:（d）同类照明的几多个回路，但管内的导线总数不该多于8根。导线在
