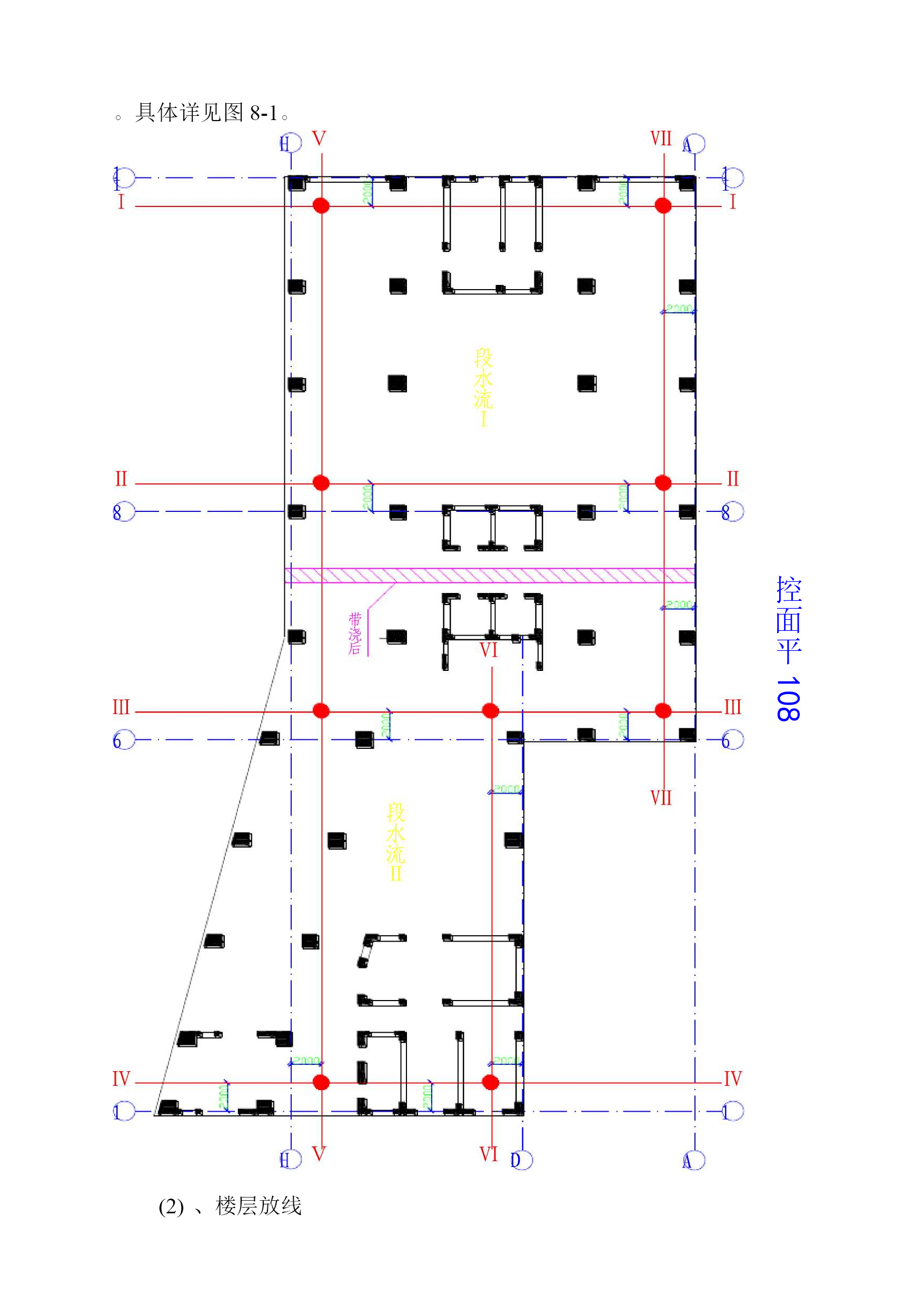

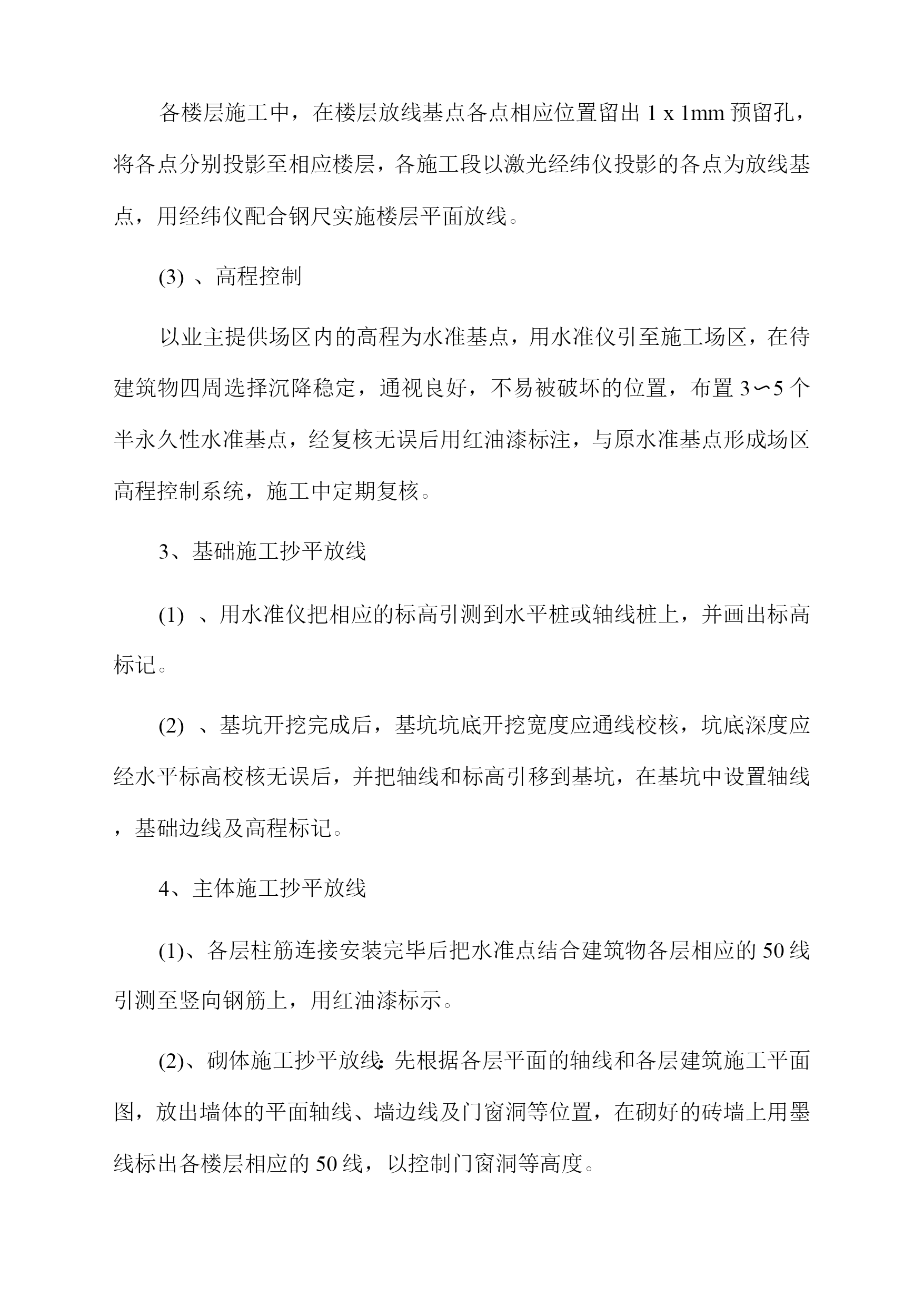

工程测量一、施工测量要求1、组建测量小组，建立健全测量管理制度。建立健全施工测量管理制度，是搞好施工测量、提高施工质量的前提和保障。、测量成果及资料的管理制度。、自检复线及验线制度。、交接桩及护桩管理制度。、仪器操作及安全作业制度。、仪器检校及安全维护管理制度2、选用精密仪器，建立施工控制网。3、轴线传递、建筑定位放线等一系列工作都要按施工测量规范规定进行操作。4、施工测量的各项计算，依据红线图、轴线关系图、轴线尺寸图、总平面布置图进行推算，步步校核，保证结果可靠。校核的方法采用复算校核，对算校核、总校核、几何条件校核和改变计算方法等。二、测量工具准备本工程主要测量工具有：激光经纬仪一台，全站仪一台，水准仪两台，5m铝合金塔尺二根，50m钢卷尺两把，施工测量中所使用的计量器具应经省、市计量监督局检测合格后，方可使用。三、平面、垂直度控制1、基础平面控制本工程平面测量控制采用内外相结合的方法。首先以总平面图提供的定位坐标点，确定建筑物轴线，建立“井”字形方格控制网，并根据各轴线间尺寸关系，确定其余轴线，将各轴线向外作引桩，建立建筑平面测量控制网。采用双仪投点法，根据已确定的平面控制网对基础平面进行轴线控制需二次测设：第一次在基础垫层施工完成后，定出主要轴线，以控制基础边线及墙柱插筋位置；第二次在地下室施工完成后，定出主要轴线控制地上墙体平面位置。2、主体结构平面及垂直度控制采用激光经纬仪内控法，保证建筑物的平面轴线尺寸与立面垂直度，垂直度的精度达到17mm/1m以内。、楼层放线基点设置地下一层顶板砼浇筑后，在Q〜@/Q〜Q轴、Q〜Q/Q〜Q轴处分别距Q、Q、Q轴线2m处、Q〜Q/Q〜Q轴、Q〜Q/Q〜Q轴处分别距Q、Q、Q轴线2m处及Q〜@/。〜2/D轴、Q〜Q/Q〜Q轴处分别距Q、9、Q轴线2m处预埋10mm厚1x1mm钢板。通过平面控制网进行地面层放线时，将以上位置点标出，复核无误后，用电钻钻出一直径1mm的小孔，灌注红油漆。作为主体结构楼层平面放线基点，施工中严格保护。具体详见图8-1。控面平108、楼层放线各楼层施工中，在楼层放线基点各点相应位置留出1x1mm预留孔，将各点分别投影至相应楼层，各施工段以激光经纬仪投影的各点为放线基点，用经纬仪配合钢尺实施楼层平面放线。、高程控制以业主提供场区内的高程为水准基点，用水准仪引至施工场区，在待建筑物四周选择沉降稳定，通视良好，不易被破坏的位置，布置3〜5个半永久性水准基点，经复核无误后用红油漆标注，与原水准基点形成场区高程控制系统，施工中定期复核。3、基础施工抄平放线、用水准仪把相应的标高引测到水平桩或轴线桩上，并画出标高标记。、基坑开挖完成后，基坑坑底开挖宽度应通线校核，坑底深度应经水平标高校核无误后，并把轴线和标高引移到基坑，在基坑中设置轴线，基础边线及高程标记。4、主体施工抄平放线(1)、各层柱筋连接安装完毕后把水准点结合建筑物各层相应的50线引测至竖向钢筋上，用红油漆标示。(2)、砌体施工抄平放线：先根据各层平面的轴线和各层建筑施工平面图，放出墙体的平面轴线、墙边线及门窗洞等位置，在砌好的砖墙上用墨线标出各楼层相应的50线，以控制门窗洞等高度。5、装饰抄平施工建筑外装饰利用经纬仪与50m钢卷尺相结合的方法，在外墙上用钢丝设控制线，转角两边均需设置。同时用50m钢尺在外墙上拉出每层的+0.5m控制线。用水准仪引测到各楼层内墙上，并弹出墨线。
