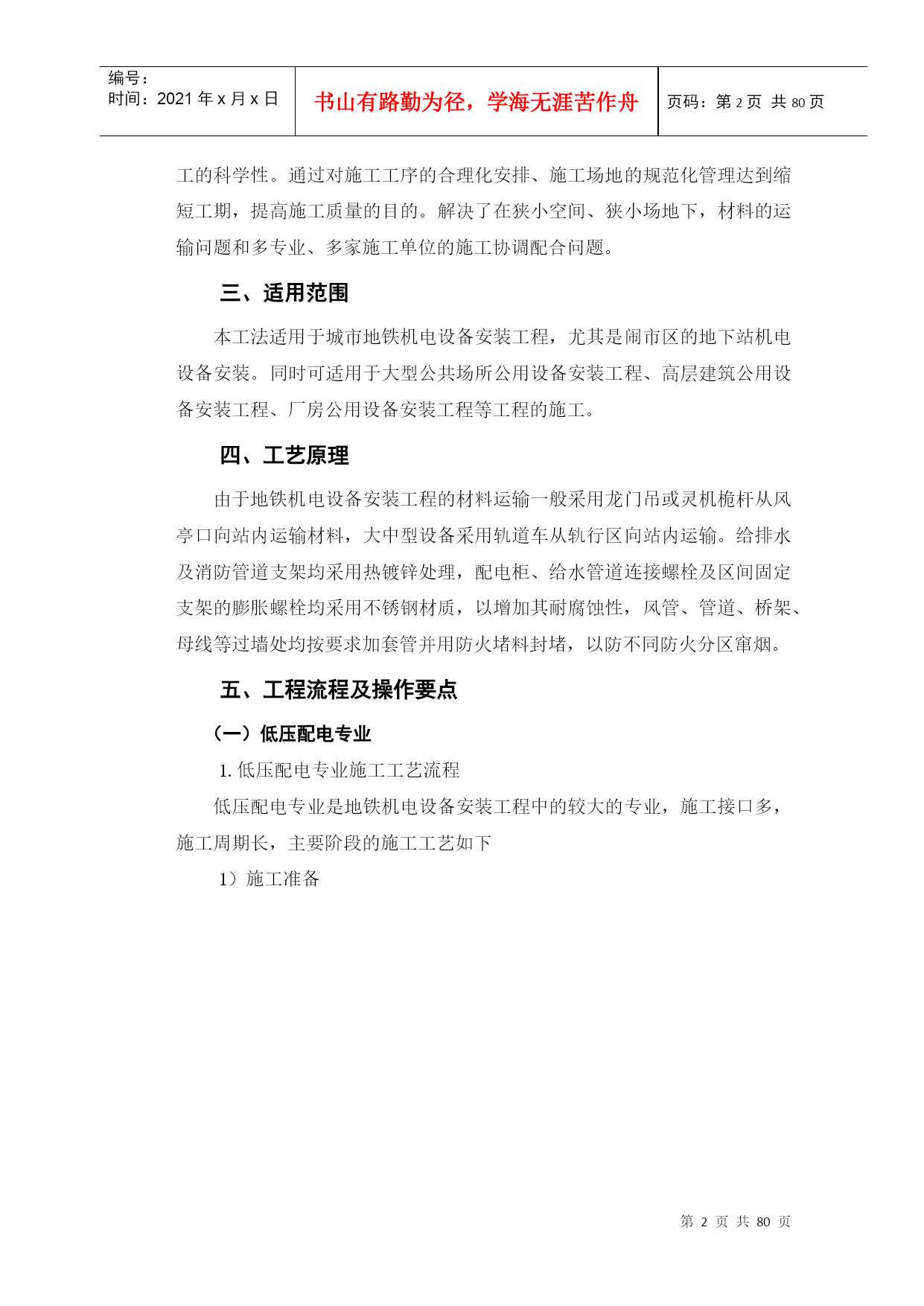

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE80页共NUMPAGES80页第PAGE\*MERGEFORMAT80页共NUMPAGES\*MERGEFORMAT80页城市地铁机电设备安装施工工法一、前言随着我国经济的繁荣，我国大城市的规模得到了快速的发展，大城市人口总量有了快速的增长，城市的交通拥挤问题已成为制约城市经济发展的瓶颈问题；为给城市经济提速，同时也为国防安全的需要，全国各大城市均已全面开始建设城市地下轨道交通线（地铁），并进行远期规划，以缓解日益繁忙而拥挤的交通问题及国防安全问题。目前已有地铁及正在施工地铁的城市有北京、上海、天津、广州、深圳、南京等，成都及西安已开始地铁的试验段施工。随着社会的发展，大城市的地铁建设作为建筑业的新的支撑点，正方兴未艾地崛起。对地铁机电设备安装的工期、质量、安全的要求越来越高，因此，根据对地铁机电设备的施工经验，总结一套合理的施工工法，对今后地铁机电设备安装施工有着重要的社会意义。地铁机电设备安装工程属地下作业，周围工作场地窄小，通风差、环境湿度大，亮度差，一般为岛式站台，结构复杂，工作面广，处于市内繁华路段，交通、场地对施工极为不便，协调工作量多。专业施工交叉进行，并且互相制约，区间较长，材料运输难度较大。机电设备安装工程与主体结构、牵引供电、通信、信号、接触网、自动售检票、扶梯、屏蔽门、公共区装修等系统和专业都有接口，存在接口的衔接和交叉施工的问题。从1997年开始进入地铁一号线机电设备安装工程施工，随后又在其二号线、三号线的机电设备安装工程施工中再展风采，施工过程中，针对地铁机电设备安装施工的特点，施工的工艺流程和要求，总结施工中的经验和技术，制定了切实可行的施工工法，。二、工法特点本工法注重施工顺序的合理化安排，注重场地的合理化分配，注重了施工规范的严格执行和施工流程的控制，注重了协调沟通的重要性，注重了抢工的科学性。通过对施工工序的合理化安排、施工场地的规范化管理达到缩短工期，提高施工质量的目的。解决了在狭小空间、狭小场地下，材料的运输问题和多专业、多家施工单位的施工协调配合问题。三、适用范围本工法适用于城市地铁机电设备安装工程，尤其是闹市区的地下站机电设备安装。同时可适用于大型公共场所公用设备安装工程、高层建筑公用设备安装工程、厂房公用设备安装工程等工程的施工。四、工艺原理由于地铁机电设备安装工程的材料运输一般采用龙门吊或灵机桅杆从风亭口向站内运输材料，大中型设备采用轨道车从轨行区向站内运输。给排水及消防管道支架均采用热镀锌处理，配电柜、给水管道连接螺栓及区间固定支架的膨胀螺栓均采用不锈钢材质，以增加其耐腐蚀性，风管、管道、桥架、母线等过墙处均按要求加套管并用防火堵料封堵，以防不同防火分区窜烟。五、工程流程及操作要点（一）低压配电专业1.低压配电专业施工工艺流程低压配电专业是地铁机电设备安装工程中的较大的专业，施工接口多，施工周期长，主要阶段的施工工艺如下1）施工准备人员进场熟悉施工图纸图纸会审提出设备、材料安装辅件计划编制施工技术方案准备施工机具设备准备现场临时设施安装辅件加工2）施工阶段接地安装技术/安全交底开工报告材料发放配合预埋件综合支吊架制安基础槽钢制安照明配管盘柜安装配电箱安装桥架安装管路敷设母线槽安装照明配线电缆敷设电缆头制安盘柜箱接线电气调整照明灯具安装盘柜回路调整绝缘检测单机调试电机检查接线检查接线灯具试亮配合站级联调3）调试阶段干线受电调试方案、人员仪器、仪表准备照明系统调试单机试运转系统调试竣工验收站级联调母线调试盘柜调试回路试送电电机检查2.低压配电专业主要工序施工要点1）低压配电柜安装a)低压配电柜安装：包括跟随式降压变电所内低压配电柜、混合式降压变电所内低压配电柜、区间变电所内低压配电柜、环控电控室电控柜、蓄电池室事故电源装置、设备随机配电柜及控制柜等的安装。b)低压配电柜卸车与运输：低压配电柜到达施工现场地面时，施工方应会同甲方代表采用5～8吨吊车将配电柜卸到业主指定的临时存放点，配电柜下面需垫木方，上面需盖好防雨薄膜，然后用3吨铲车将电控柜运到设备吊装孔边上，再用电动葫芦将电控柜从设备吊装孔吊到站厅层或站台层。配电柜在搬运和安装中倾斜不超过15度，避免振动和撞击。c)与盘柜安装有关的建筑物的土建工程施工标高、尺寸、结构及工程质量均应符合设计要求。d)基础槽钢的预埋位置按图纸要求，必须准确到位。根据实际情况
