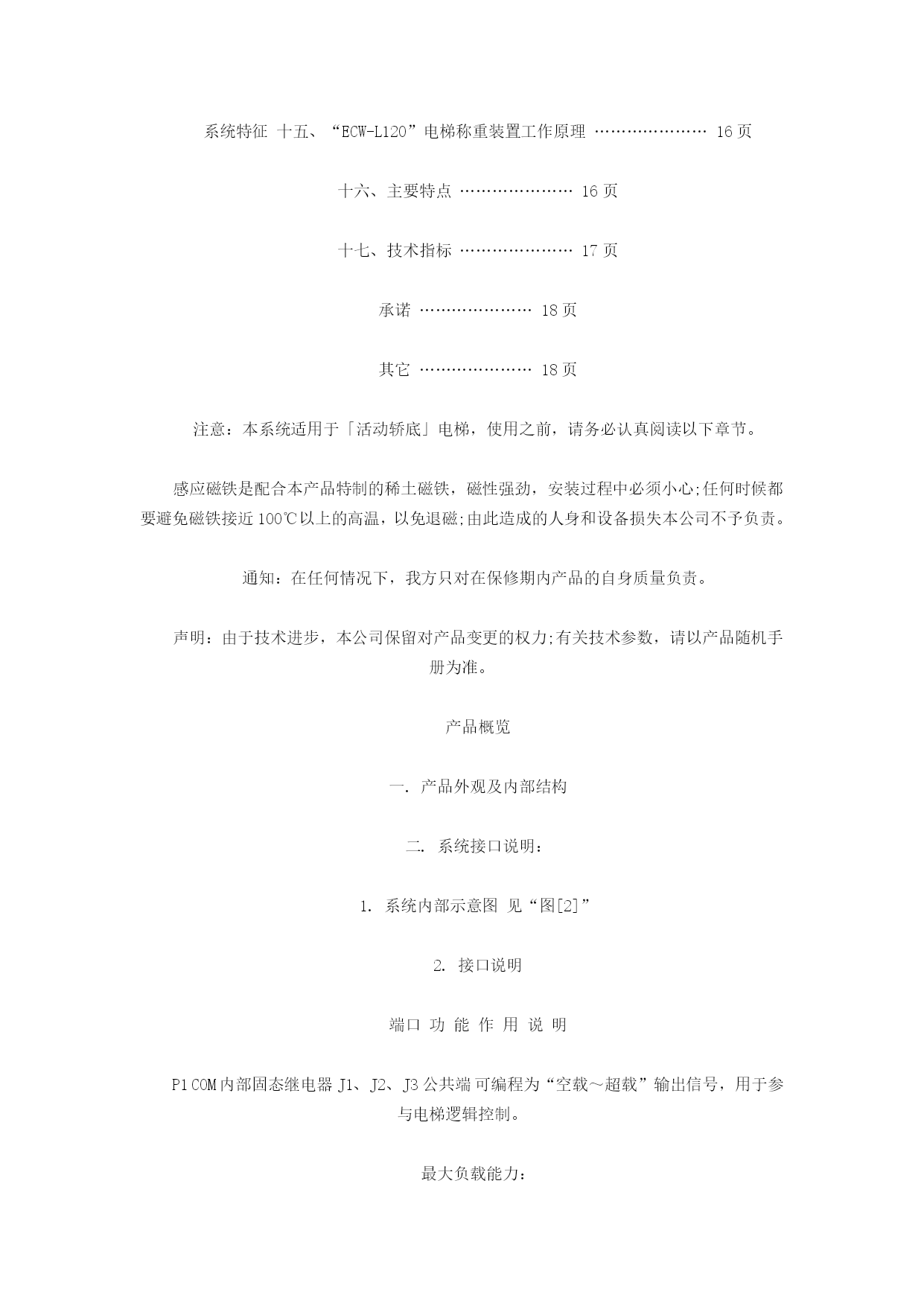

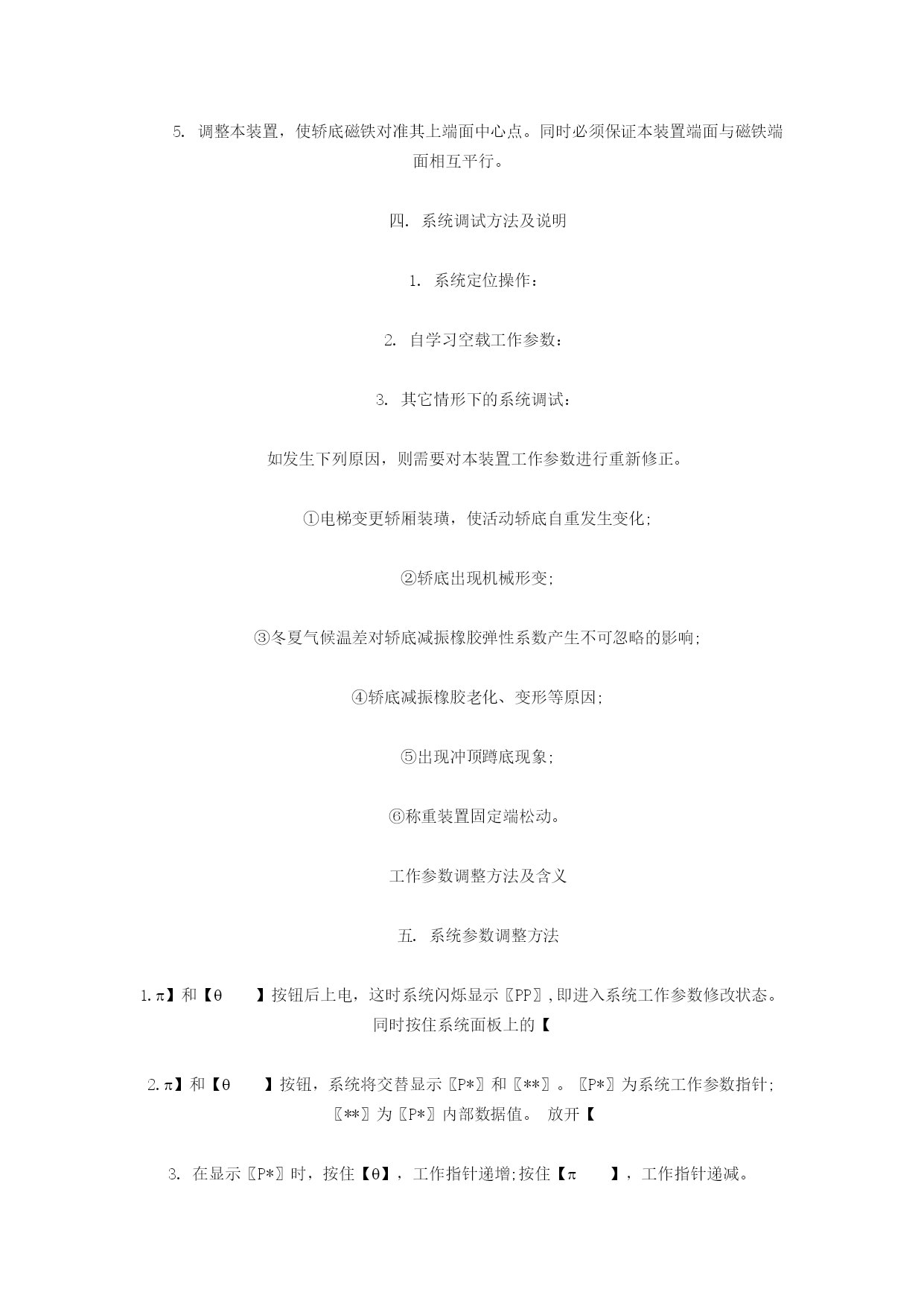

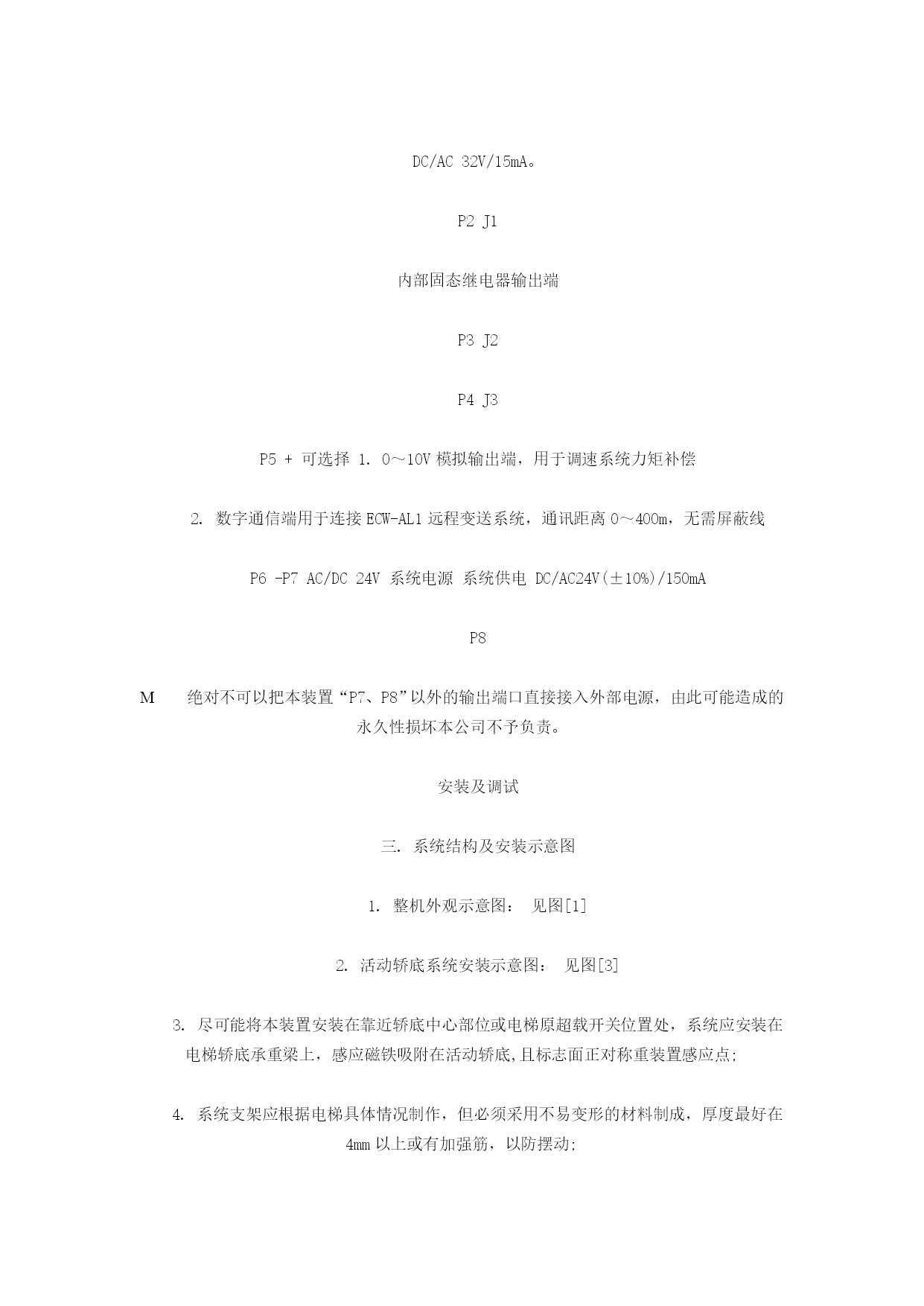

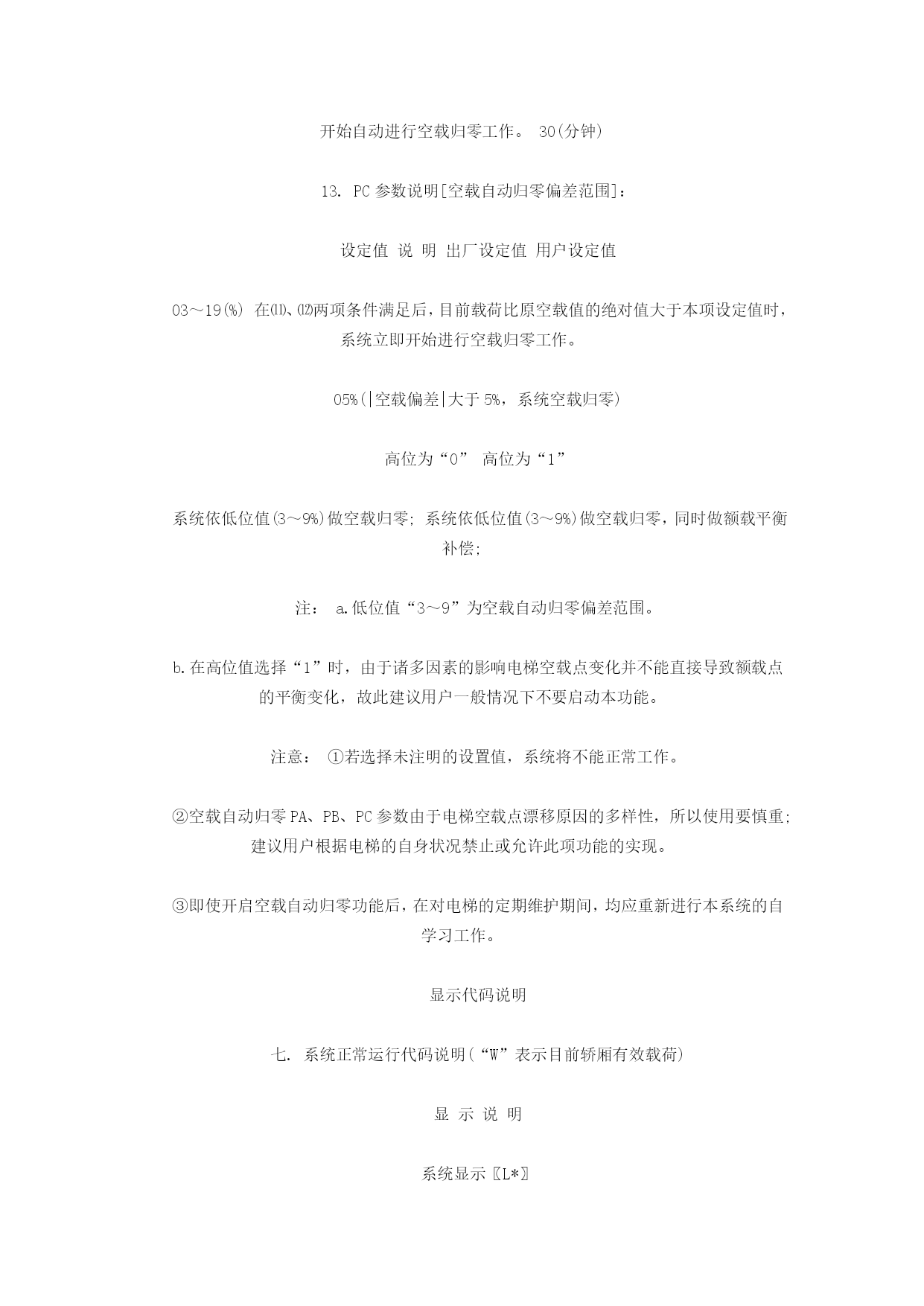

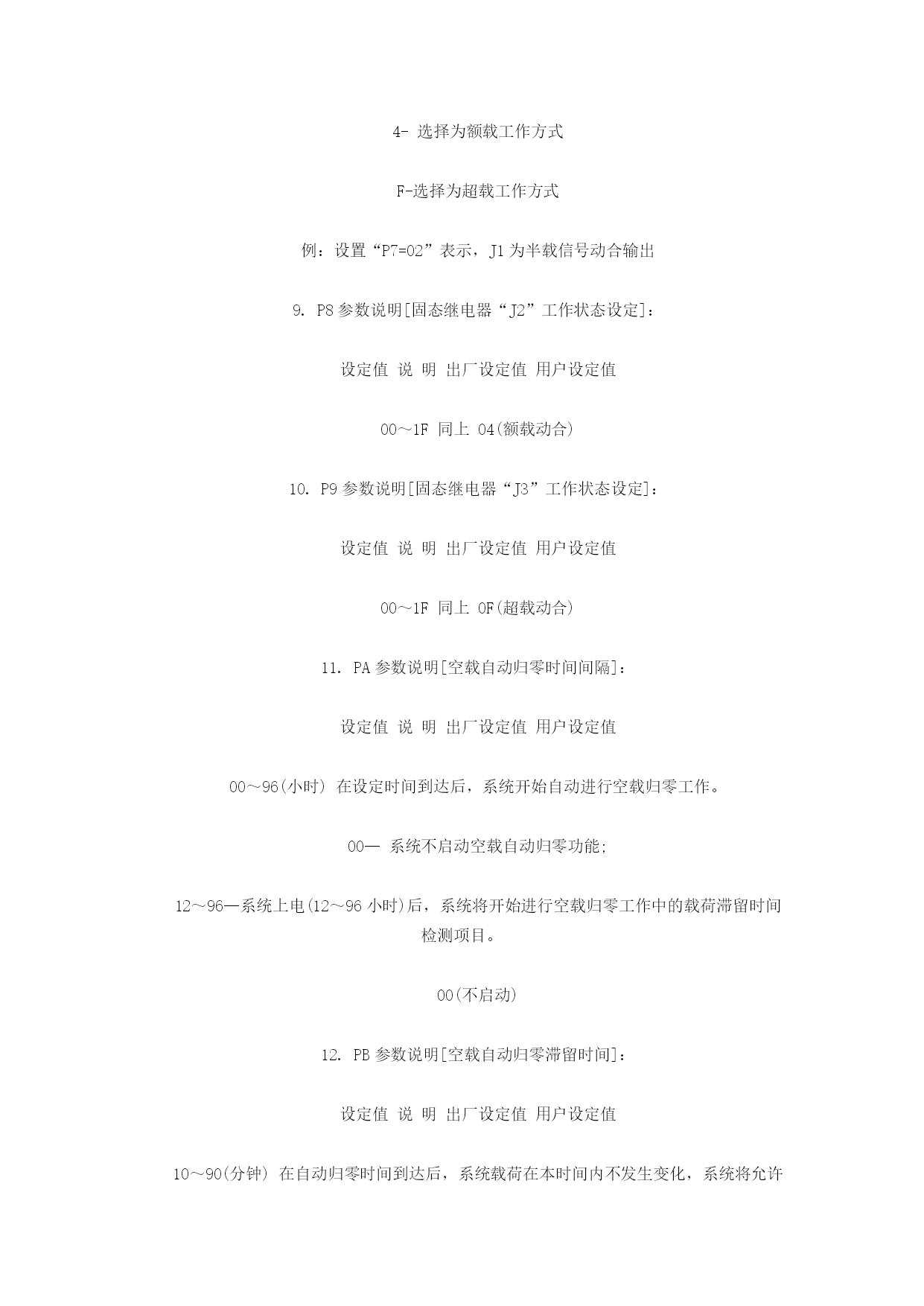

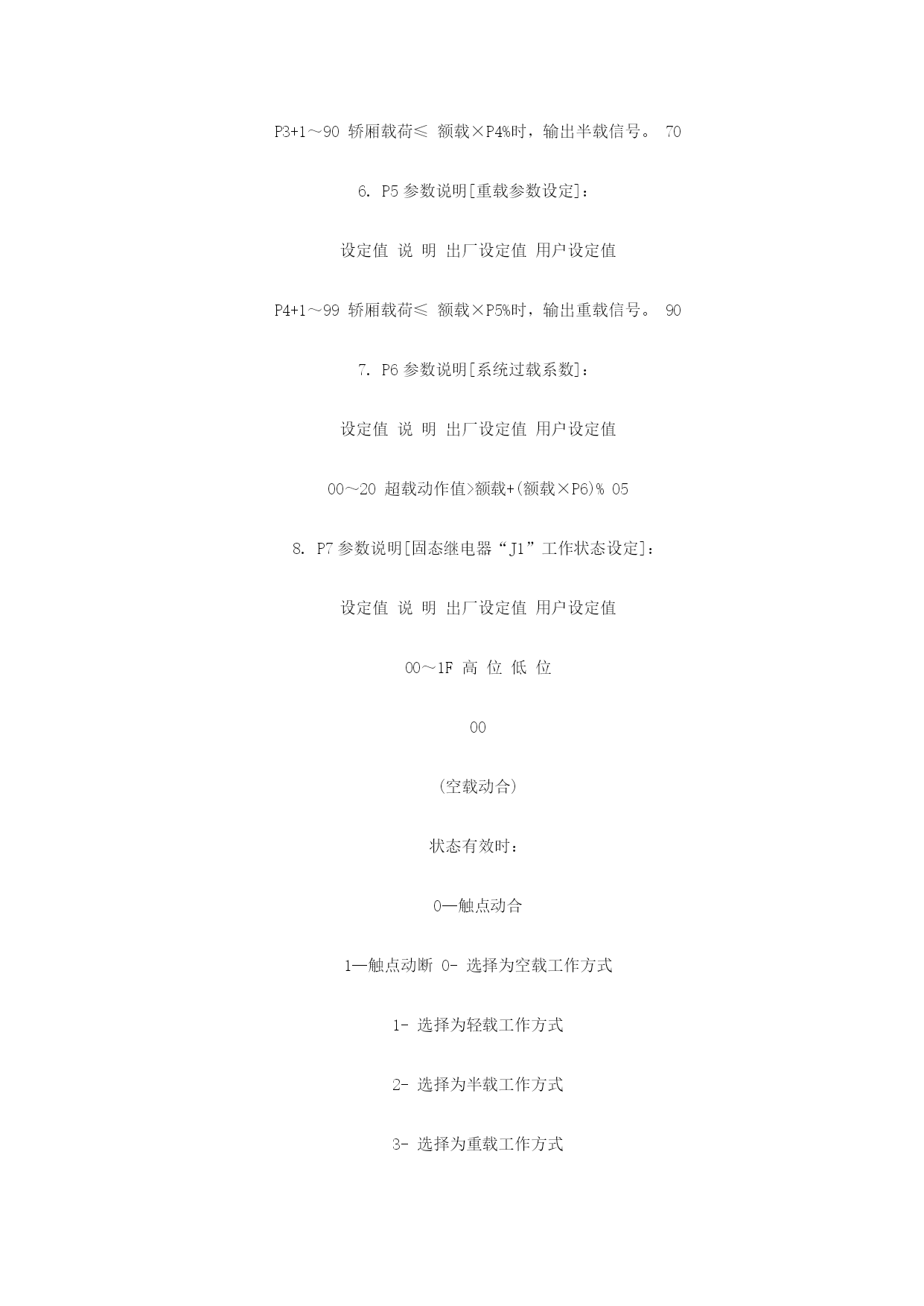

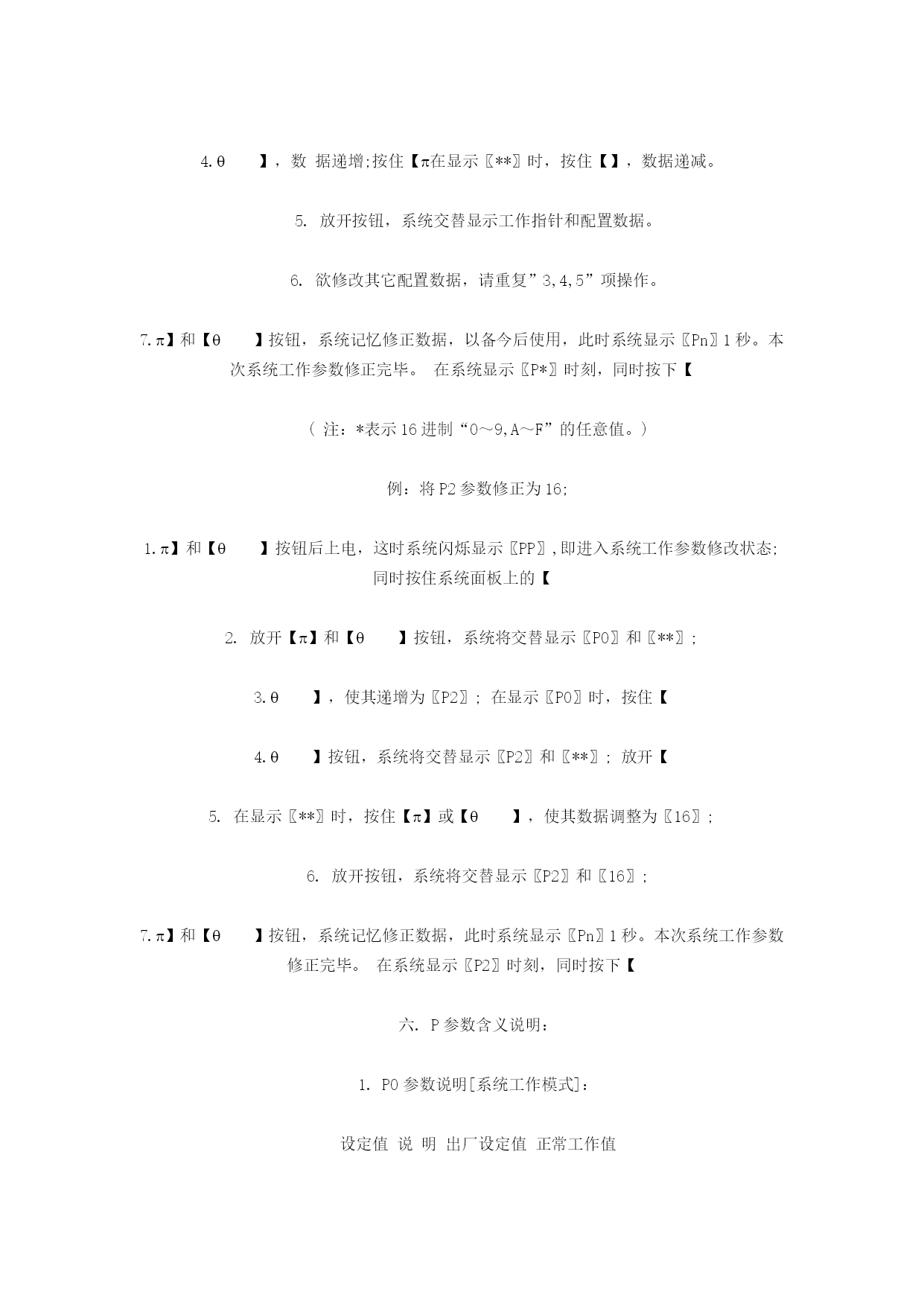

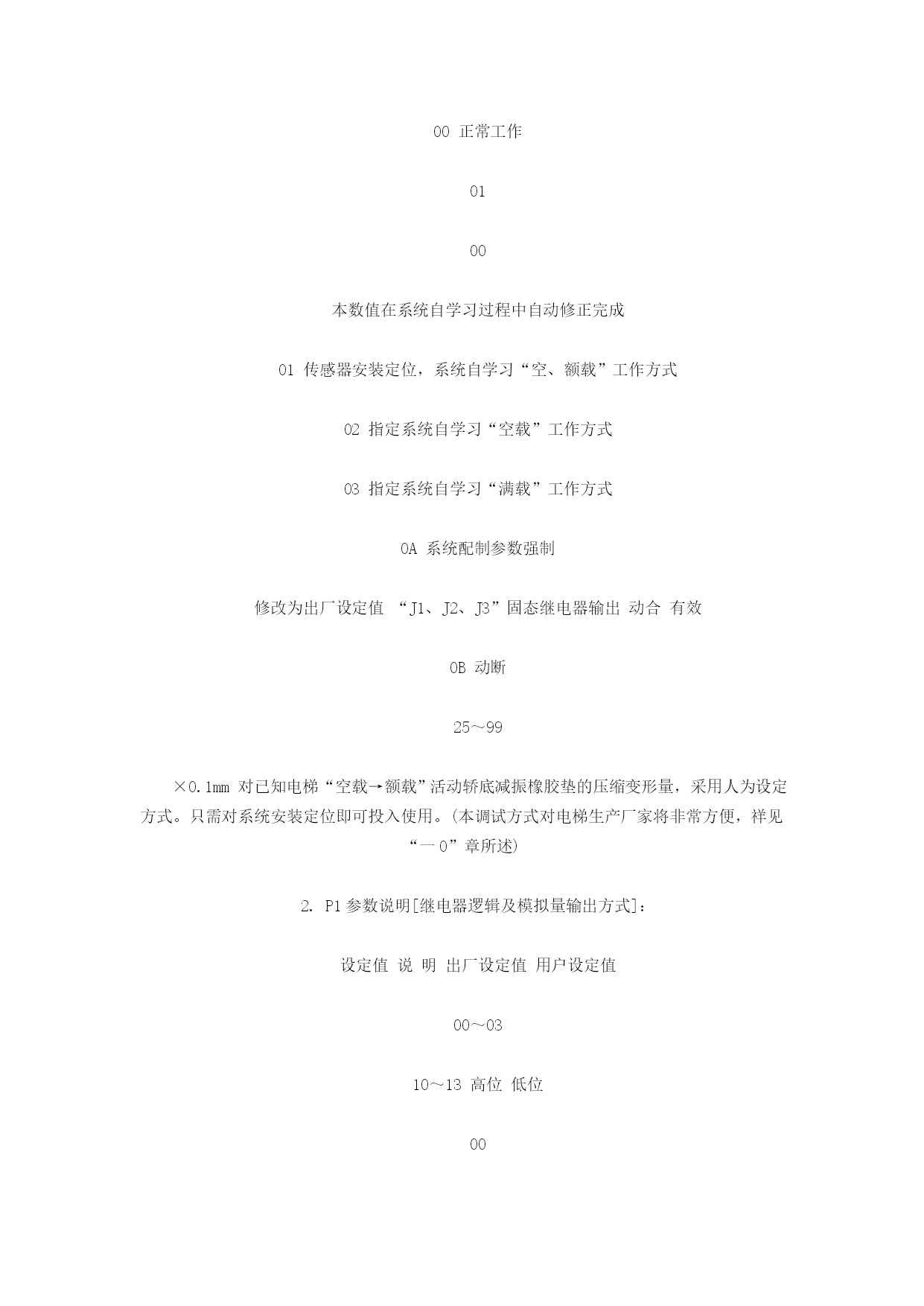

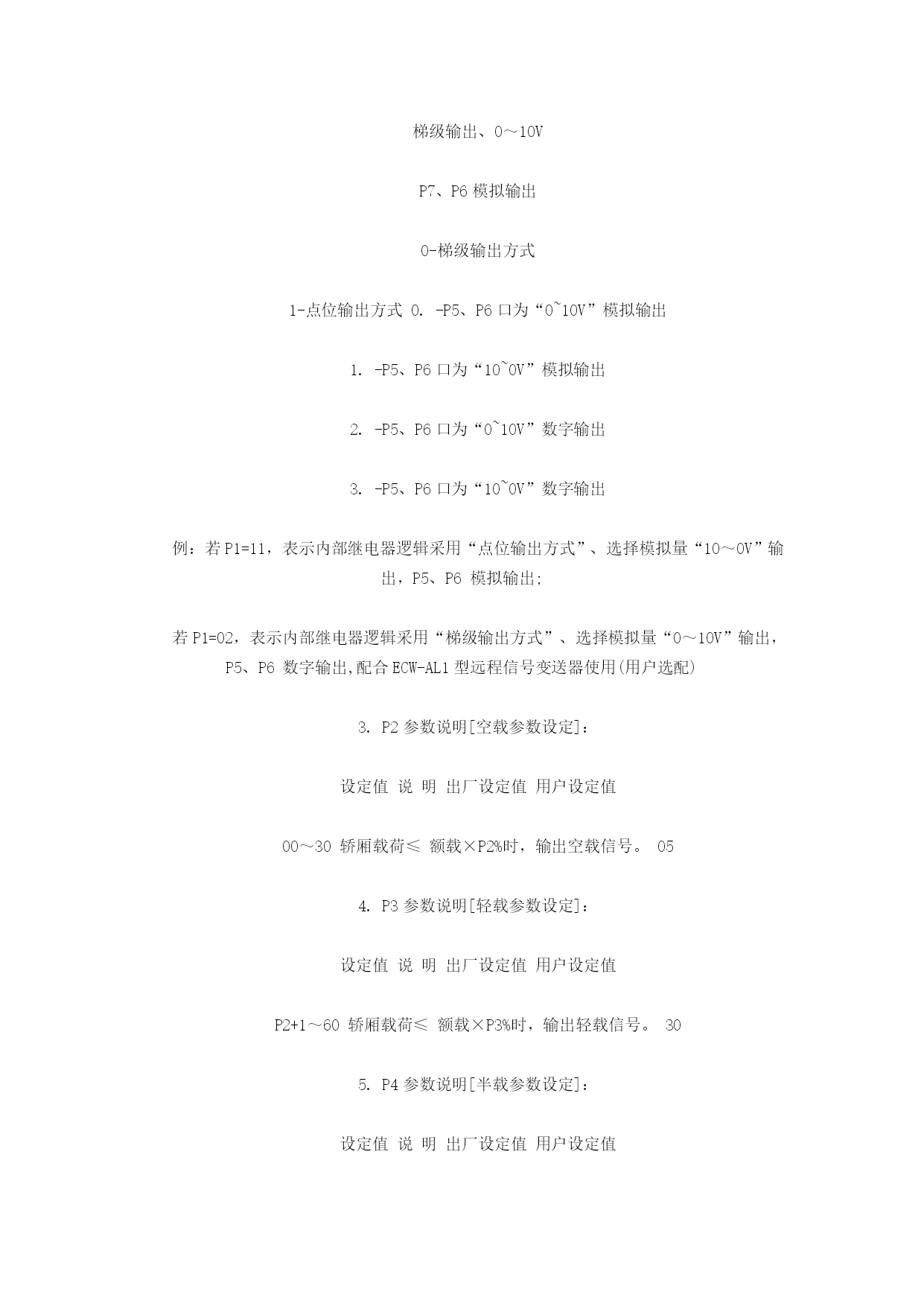

ECW称重调夜试资料目录产品概览一、产品外观及内部结构…………………3页二、系统接口说明…………………4页安装调试三、系统结构及安装示意图…………………4页四、系统调试方法及说明…………………6页工作参数调整方法及含义五、系统参数调整方法…………………8页六、P参数含义说明…………………9页显示代码说明七、系统正常运行代码说明…………………13页八、其他显示状态说明…………………13页怎么办九、其它现象简析…………………14页十、如何对已知“空载→额载”压缩变形量变化的电梯进行设定调试?…………………15页十一、如何重新对系统做“自学习”操作?…………………15页十二、对自学习完毕后的系统如何修改输出状态?…………………15页十三、如何得到产品版本号?…………………15页十四、有关“P5、P6”多功能端口的进一步说明…………………16页系统特征十五、“ECW-L120”电梯称重装置工作原理…………………16页十六、主要特点…………………16页十七、技术指标…………………17页承诺…………………18页其它…………………18页注意：本系统适用于「活动轿底」电梯，使用之前，请务必认真阅读以下章节。感应磁铁是配合本产品特制的稀土磁铁，磁性强劲，安装过程中必须小心;任何时候都要避免磁铁接近100℃以上的高温，以免退磁;由此造成的人身和设备损失本公司不予负责。通知：在任何情况下，我方只对在保修期内产品的自身质量负责。声明：由于技术进步，本公司保留对产品变更的权力;有关技术参数，请以产品随机手册为准。产品概览一.产品外观及内部结构二.系统接口说明：1.系统内部示意图见“图[2]”2.接口说明端口功能作用说明P1COM内部固态继电器J1、J2、J3公共端可编程为“空载～超载”输出信号，用于参与电梯逻辑控制。最大负载能力：DC/AC32V/15mA。P2J1内部固态继电器输出端P3J2P4J3P5+可选择1.0～10V模拟输出端，用于调速系统力矩补偿2.数字通信端用于连接ECW-AL1远程变送系统，通讯距离0～400m，无需屏蔽线P6-P7AC/DC24V系统电源系统供电DC/AC24V(±10%)/150mAP8绝对不可以把本装置“P7、P8”以外的输出端口直接接入外部电源，由此可能造成的永久性损坏本公司不予负责。安装及调试三.系统结构及安装示意图1.整机外观示意图：见图[1]2.活动轿底系统安装示意图：见图[3]3.尽可能将本装置安装在靠近轿底中心部位或电梯原超载开关位置处，系统应安装在电梯轿底承重梁上，感应磁铁吸附在活动轿底,且标志面正对称重装置感应点;4.系统支架应根据电梯具体情况制作，但必须采用不易变形的材料制成，厚度最好在4mm以上或有加强筋，以防摆动;5.调整本装置，使轿底磁铁对准其上端面中心点。同时必须保证本装置端面与磁铁端面相互平行。四.系统调试方法及说明1.系统定位操作：2.自学习空载工作参数：3.其它情形下的系统调试：如发生下列原因，则需要对本装置工作参数进行重新修正。①电梯变更轿厢装璜，使活动轿底自重发生变化;②轿底出现机械形变;③冬夏气候温差对轿底减振橡胶弹性系数产生不可忽略的影响;④轿底减振橡胶老化、变形等原因;⑤出现冲顶蹲底现象;⑥称重装置固定端松动。工作参数调整方法及含义五.系统参数调整方法1.】和【】按钮后上电，这时系统闪烁显示〖PP〗,即进入系统工作参数修改状态。同时按住系统面板上的【2.】和【】按钮，系统将交替显示〖P*〗和〖**〗。〖P*〗为系统工作参数指针;〖**〗为〖P*〗内部数据值。放开【3.在显示〖P*〗时，按住【】，工作指针递增;按住【】，工作指针递减。4.】，数据递增;按住【在显示〖**〗时，按住【】，数据递减。5.放开按钮，系统交替显示工作指针和配置数据。6.欲修改其它配置数据，请重复”3,4,5”项操作。7.】和【】按钮，系统记忆修正数据，以备今后使用，此时系统显示〖Pn〗1秒。本次系统工作参数修正完毕。在系统显示〖P*〗时刻，同时按下【(注：*表示16进制“0～9,A～F”的任意值。)例：将P2参数修正为16;1.】和【】按钮后上电，这时系统闪烁显示〖PP〗,即进入系统工作参数修改状态;同时按住系统面板上的【2.放开【】和【】按钮，系统将交替显示〖P0〗和〖**〗;3.】，使其递增为〖P2〗;在显示〖P0〗时，按住【4.】按钮，系统将交替显示〖P2〗和〖**〗;放开【5.在显示〖**〗时，按住【】或【】，使其数据调整为〖16〗;6.放开按钮，系统将交替显示〖P2〗和〖16〗;7.】和【】按钮，系统记忆修正数据，此时系统显示〖Pn〗1秒。本次系统工作参数修正完毕。在系统显示〖P2〗时刻，同时按下【六.P参数含义说明：1.P0参数说明[系统工作模式
