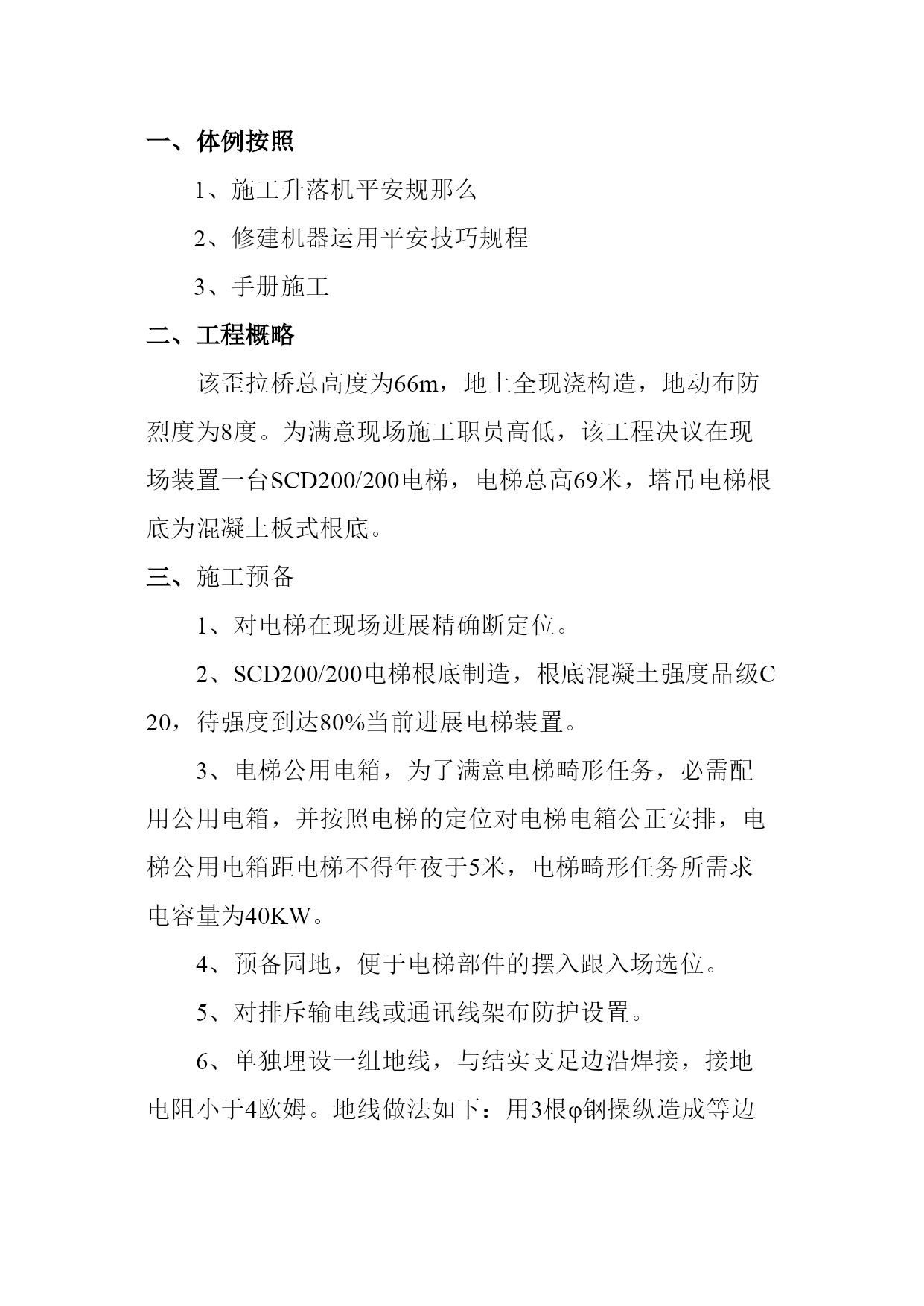

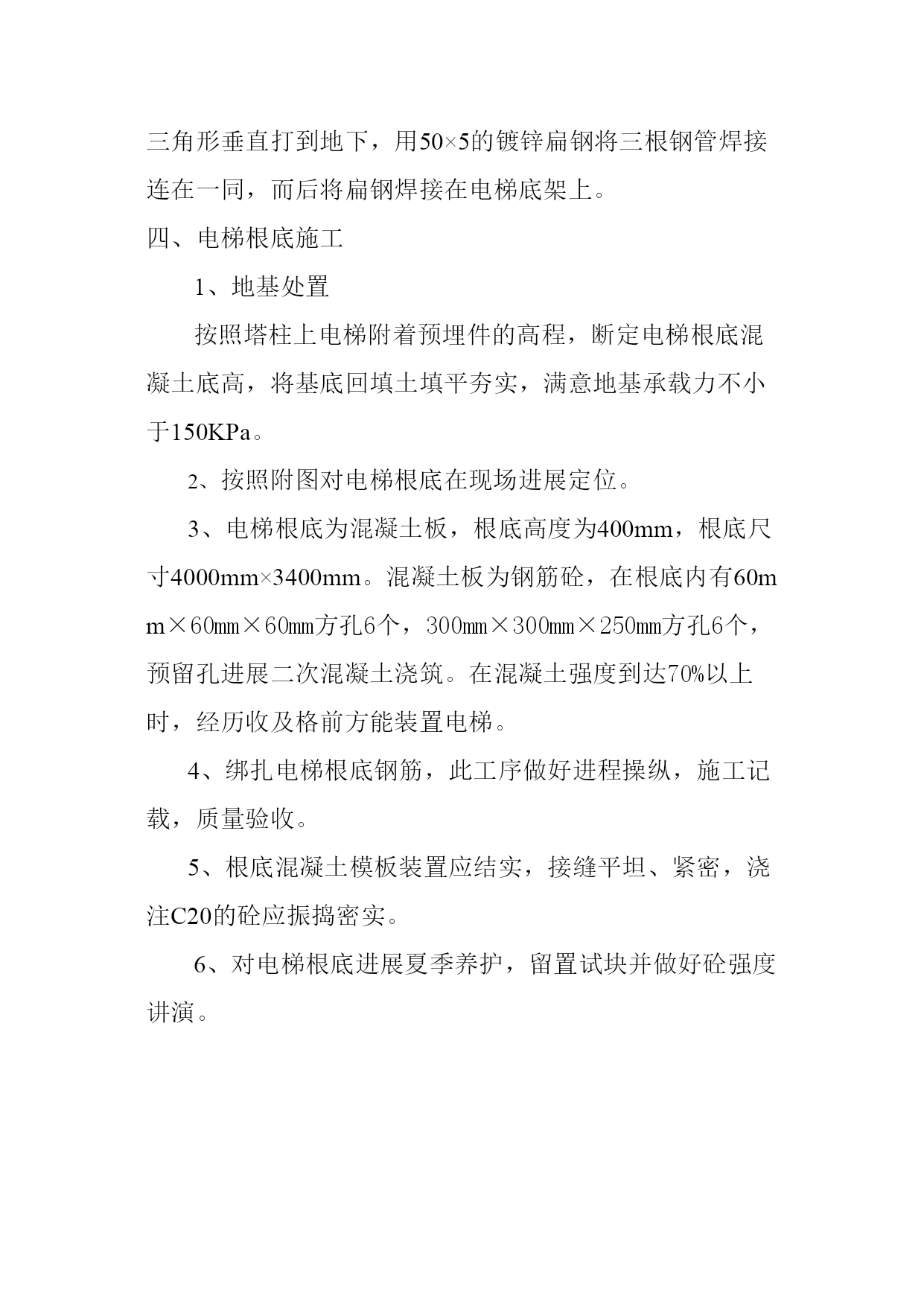

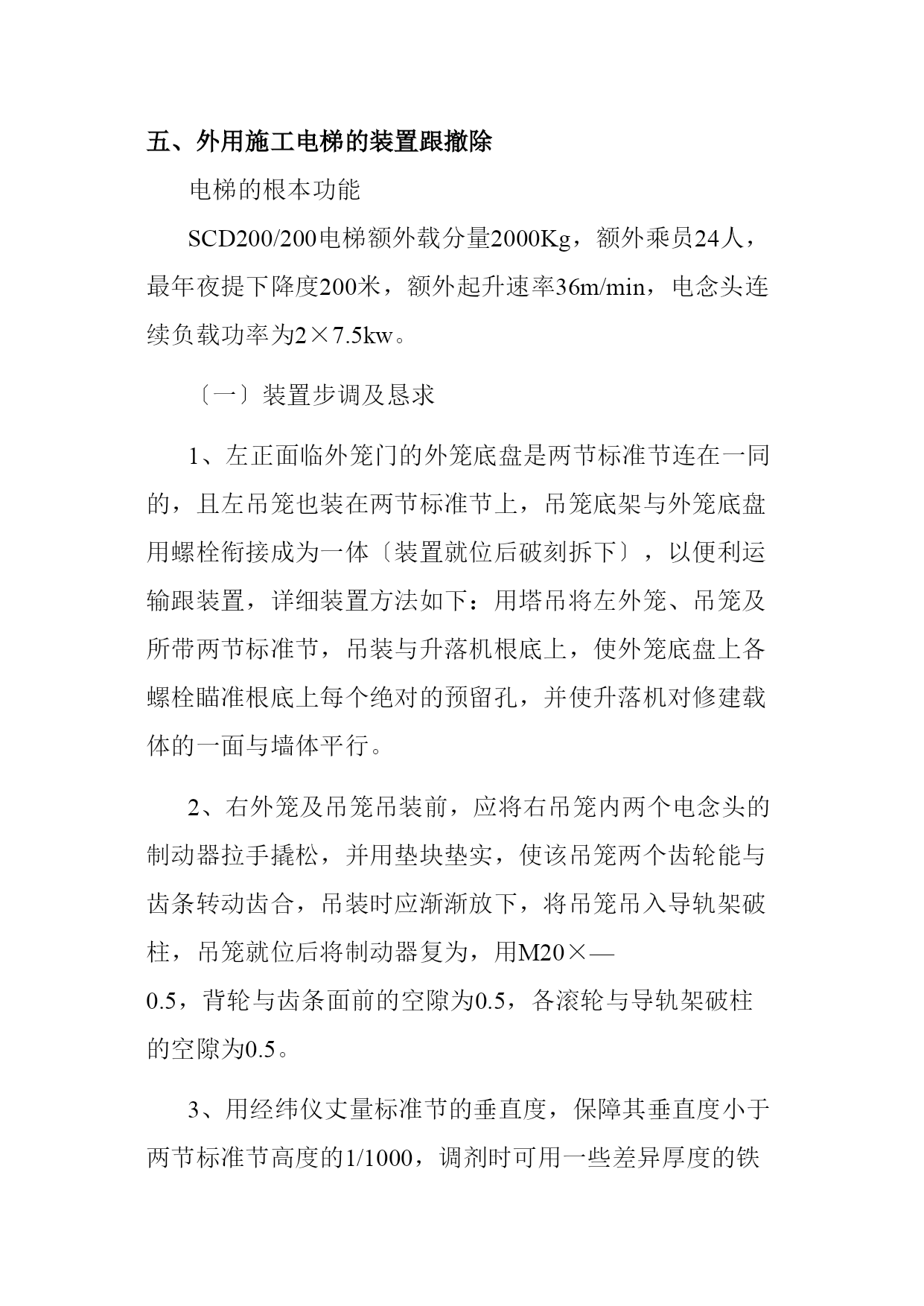

电梯装置施工打算目录体例按照工程概略施工预备电梯根底施工电梯的装置与撤除电梯附着施工技巧材料预备平安文化施工一、体例按照1、施工升落机平安规那么2、修建机器运用平安技巧规程3、手册施工二、工程概略该歪拉桥总高度为66m，地上全现浇构造，地动布防烈度为8度。为满意现场施工职员高低，该工程决议在现场装置一台SCD200/200电梯，电梯总高69米，塔吊电梯根底为混凝土板式根底。三、施工预备1、对电梯在现场进展精确断定位。2、SCD200/200电梯根底制造，根底混凝土强度品级C20，待强度到达80%当前进展电梯装置。3、电梯公用电箱，为了满意电梯畸形任务，必需配用公用电箱，并按照电梯的定位对电梯电箱公正安排，电梯公用电箱距电梯不得年夜于5米，电梯畸形任务所需求电容量为40KW。4、预备园地，便于电梯部件的摆入跟入场选位。5、对排斥输电线或通讯线架布防护设置。6、单独埋设一组地线，与结实支足边沿焊接，接地电阻小于4欧姆。地线做法如下：用3根φ钢操纵造成等边三角形垂直打到地下，用50×5的镀锌扁钢将三根钢管焊接连在一同，而后将扁钢焊接在电梯底架上。四、电梯根底施工1、地基处置按照塔柱上电梯附着预埋件的高程，断定电梯根底混凝土底高，将基底回填土填平夯实，满意地基承载力不小于150KPa。2、按照附图对电梯根底在现场进展定位。3、电梯根底为混凝土板，根底高度为400mm，根底尺寸4000mm×3400mm。混凝土板为钢筋砼，在根底内有60mm×60mm×60mm方孔6个，300mm×300mm×250mm方孔6个，预留孔进展二次混凝土浇筑。在混凝土强度到达70%以上时，经历收及格前方能装置电梯。4、绑扎电梯根底钢筋，此工序做好进程操纵，施工记载，质量验收。5、根底混凝土模板装置应结实，接缝平坦、紧密，浇注C20的砼应振捣密实。6、对电梯根底进展夏季养护，留置试块并做好砼强度讲演。五、外用施工电梯的装置跟撤除电梯的根本功能SCD200/200电梯额外载分量2000Kg，额外乘员24人，最年夜提下降度200米，额外起升速率36m/min，电念头连续负载功率为2×7.5kw。〔一〕装置步调及恳求1、左正面临外笼门的外笼底盘是两节标准节连在一同的，且左吊笼也装在两节标准节上，吊笼底架与外笼底盘用螺栓衔接成为一体〔装置就位后破刻拆下〕，以便利运输跟装置，详细装置方法如下：用塔吊将左外笼、吊笼及所带两节标准节，吊装与升落机根底上，使外笼底盘上各螺栓瞄准根底上每个绝对的预留孔，并使升落机对修建载体的一面与墙体平行。2、右外笼及吊笼吊装前，应将右吊笼内两个电念头的制动器拉手撬松，并用垫块垫实，使该吊笼两个齿轮能与齿条转动齿合，吊装时应渐渐放下，将吊笼吊入导轨架破柱，吊笼就位后将制动器复为，用M20×—0.5，背轮与齿条面前的空隙为0.5，各滚轮与导轨架破柱的空隙为0.5。3、用经纬仪丈量标准节的垂直度，保障其垂直度小于两节标准节高度的1/1000，调剂时可用一些差异厚度的铁片垫入外笼底盘与根底之间进展调剂。调剂终了后，用混凝土将地足螺栓浇筑在根底面的预留孔内，待混凝土到达强度后将地足螺栓紧固。4、装置反省电缆及电气装置电缆装置：供电电源箱距升落机应在5米以内，为保障供电质量，即满载运转中电压动摇在380±5%的范畴之内，因此引入电源截面积不该小于3×25+2×10mm2。装置时：将引入电源电缆从供电电源箱接入升落机电源箱内，升落机电缆以自由形态盘入电缆筒内，不得扭扣、打结，电缆筒应结实在外笼底盘上，挑线架正下方。电气装置的反省：电气装置在升落机出厂前已装置终了，因此在升落机装置终了后应做好如下反省：升落机构造、电机跟电气装备的金属外壳均应精良，接地电阻不得超越4Ω。用兆欧表丈量电念头及电气元件对地绝缘电阻不小于1MΩ。反省各平安操纵开关，分不震动各个门上的联琐开关、松绳开关、上上限位开关、极限开关，每次震动时吊笼应不克不及运转。校核电念头接线，吊笼高低运转偏向应与操纵盒上所示分歧。电气反省终了后，升落机可进入装置工况。留意：带对重的升落机装置时，因不挂对重，因此应将松绳保护开关琐住。5、吊杆装置先将推力轴承加光滑油后装在吊杆底部。将吊杆放入吊笼顶部的装置孔内。在吊笼内将向心轴承装置在装置孔内，加压垫并用螺栓结实。当吊杆不运用时，应将吊钩钩住吊笼顶部的吊点使其结实。6、装置导轨架将标准节破柱两头讨论处齿条衔接处檫拭干净，并参加年夜批光滑油。翻开一扇吊笼顶部护身栏，将吊杆的吊钩放至空中，用标准节吊具钩牢一节标准节〔留意：标准节带锥套的一端向下〕。摇坚决把，将标准节吊至吊笼顶部放稳。〔留意：不要摘下吊钩应绷紧〕打开护身栏启动升落机，当吊笼
