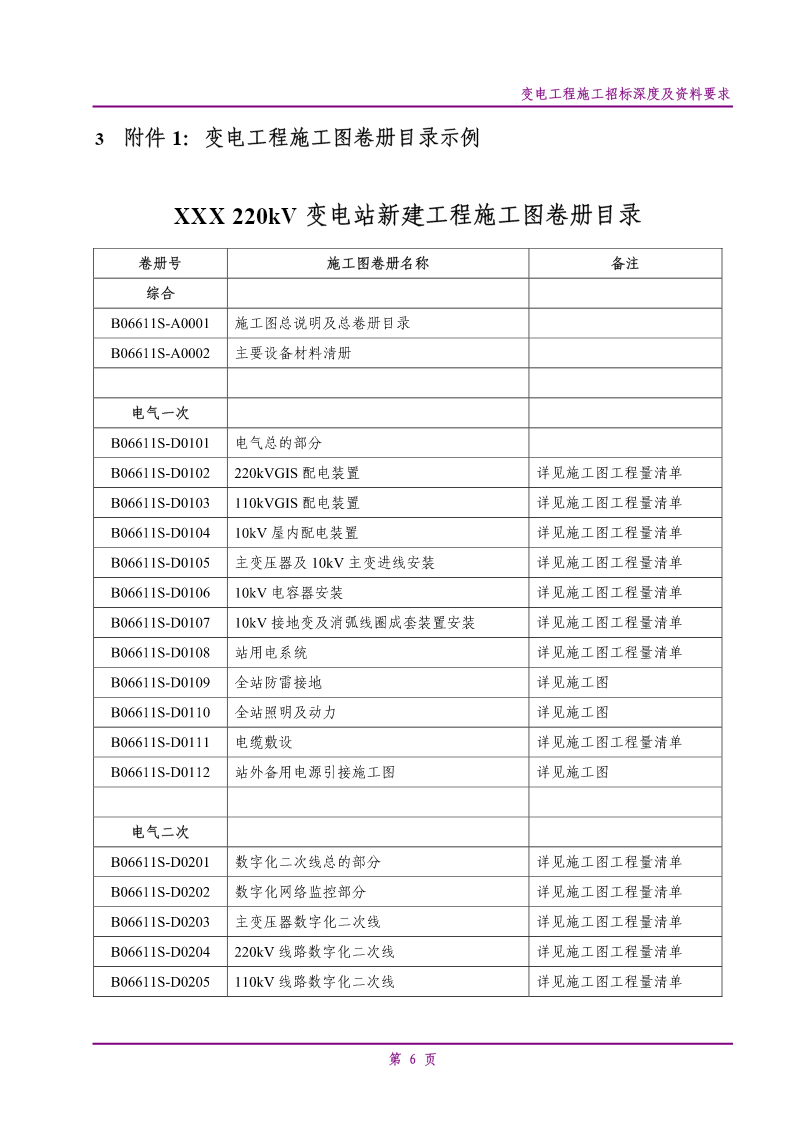

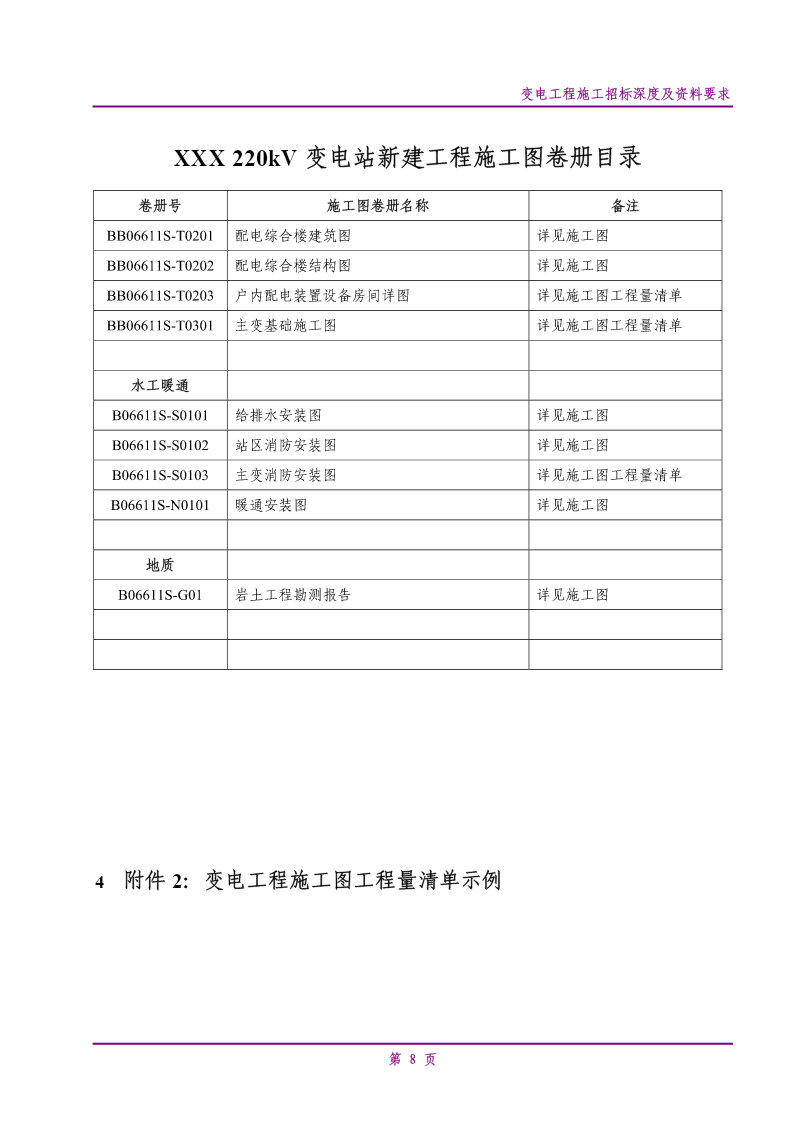

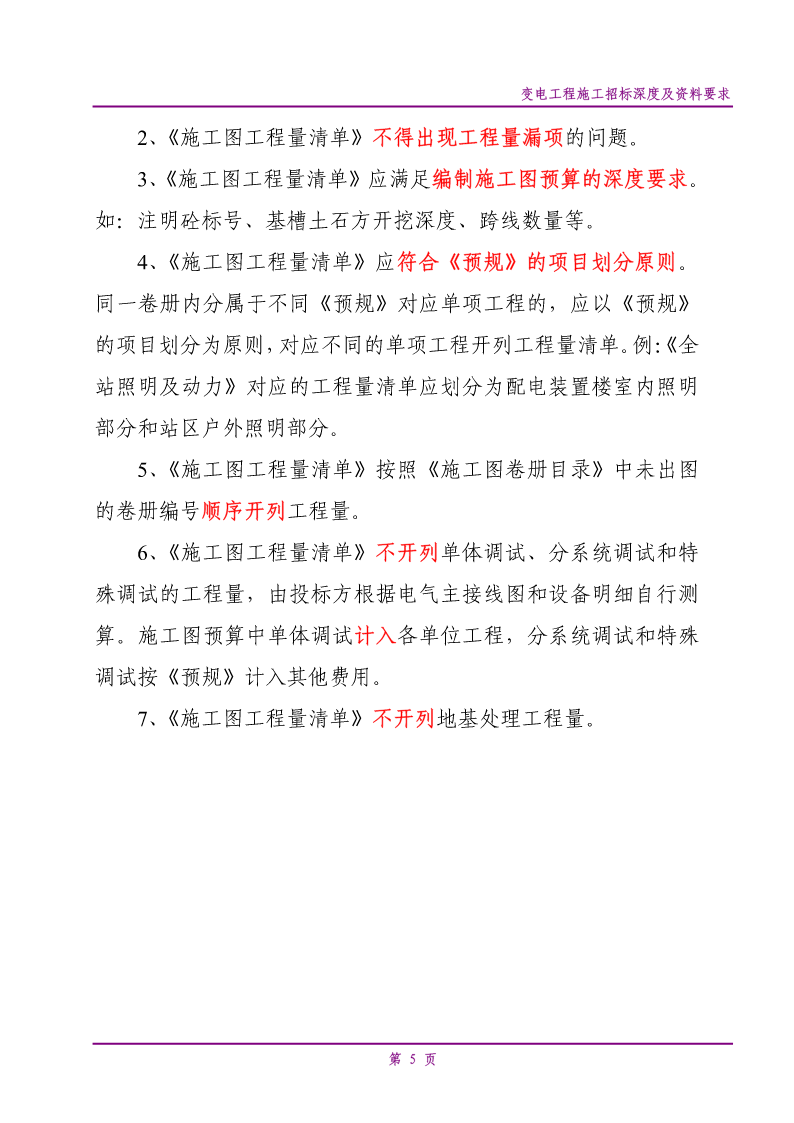

变电工程施工招标深度及资料要求2012年6月目录1变电工程施工招标设计深度要求.................................................12变电工程施工招标资料要求.........................................................43附件1:变电工程施工图卷册目录示例......................................64附件2:变电工程施工图工程量清单示例..................................8变电工程施工招标深度及资料要求1变电工程施工招标设计深度要求1.1电气一次专业(1)设备:按施工图深度向技经专业提出设备型号与数量;(2)防雷接地材料:新建工程出版施工图,扩建工程参照一期工程向技经专业提出工程量,满足施工图材料表深度;扩建工程有新征地的,需按新建工程出版施工图;(3)照明及动力:新建工程出版施工图,扩建工程参照一期工程向技经专业提出工程量,满足施工图材料表深度;扩建工程有新增建筑物的,需按新建工程出版施工图;(4)设备安装金具:新建工程参照类似工程向技经专业提出工程量,满足施工图材料表深度;扩建工程参照一期工程向技经专业提出工程量,满足施工图材料表深度;(5)电缆桥架、支架:新建工程出版施工图,扩建工程参照一期工程向技经专业提出工程量,满足施工图材料表深度;(6)电缆防火:新建工程出版施工图,扩建工程参照一期工程向技经专业提出工程量,满足施工图材料表深度;(7)电缆清册:根据各专业提供的电缆清册和盘柜布置量出每根电缆长度和埋管,汇总后提交技经专业;(8)设备安装材料:新建工程参照类似工程向技经专业提出工程量,满足施工图材料表深度;扩建工程参照一期工程向技经专业提出工程量,满足施工图材料表深度;1.2电气二次、保护、自动化和通信专业变电工程施工招标深度及资料要求(1)设备:按施工图深度向技经专业提出设备型号与数量;(2)设备安装材料:新建工程参照类似工程向技经专业提出工程量,满足施工图材料表深度;扩建工程参照一期工程向技经专业提出工程量,满足施工图材料表深度;(3)电缆清册:参考类似工程向电气一次专业提出电缆清册和盘柜布置,满足施工图深度;(4)电气二次新建工程出版火灾报警系统接线图,满足施工图材料表深度;(5)通信出版站内综合布线图;1.3土建专业(1)全户内站:¾出版征地图、总平面布置图(包含站内道路、围墙大门、电缆沟、事故油池等附属设施)、场平及进站道路施工图满足施工图深度要求。¾出版配电综合楼建筑、结构、基础施工图,满足施工图深度要求;楼内与设备有关的设备支架、设备基础、埋件等,根据电气提资或参考类似工程以图纸形式向技经专业提资,满足施工图深度要求。(2)全户外站¾出版征地图、总平面布置图(包含站内道路、围墙大门、电缆沟、事故油池等附属设施)、场平及进站道路施工图、主控通信楼建筑施工图、主控通信楼结构施工图、10kV配电室施工图、220kV变电工程施工招标深度及资料要求屋外配电装置构架施工图、110kV屋外配电装置构架施工图满足施工图深度要求。¾主控通信楼、10kV配电室中与设备有关埋件等以及户外的设备支架、设备基础、埋件等,根据电气提资或参考类似工程以图纸形式向技经专业提资,满足施工图深度要求。(3)扩建站:¾扩建站根据电气提资或参考前期工程情况以图纸形式向技经专业提资,满足施工图深度。1.4水工、消防、暖通专业(1)暖通安装图:新建工程参照类似工程向技经专业提出工程量,满足施工图材料表深度;扩建工程参照一期工程向技经专业提出工程量,满足施工图材料表深度;(2)站区消防安装图:新建工程参照类似工程向技经专业提出工程量,满足施工图材料表深度;扩建工程参照一期工程向技经专业提出工程量,满足施工图材料表深度;(3)给排水安装图:出版全站给排水施工图,满足施工图深度要求。1.5勘测专业(1)满足终勘深度要求;(2)中间资料与最终出版报告保持一致性,能够指导土建专业基变电工程施工招标深度及资料要求础设计;1.6技经专业按照各专业所提资料(图纸、工程量),完成施工预算编制,达到施工预算深度。2变电工程施工招标资料要求施工图卷册目录、施工图工程量清单及已出版的施工图为变电工程施工招标的必备条件,变电工程施工招标需提供:附件1:施工图卷
