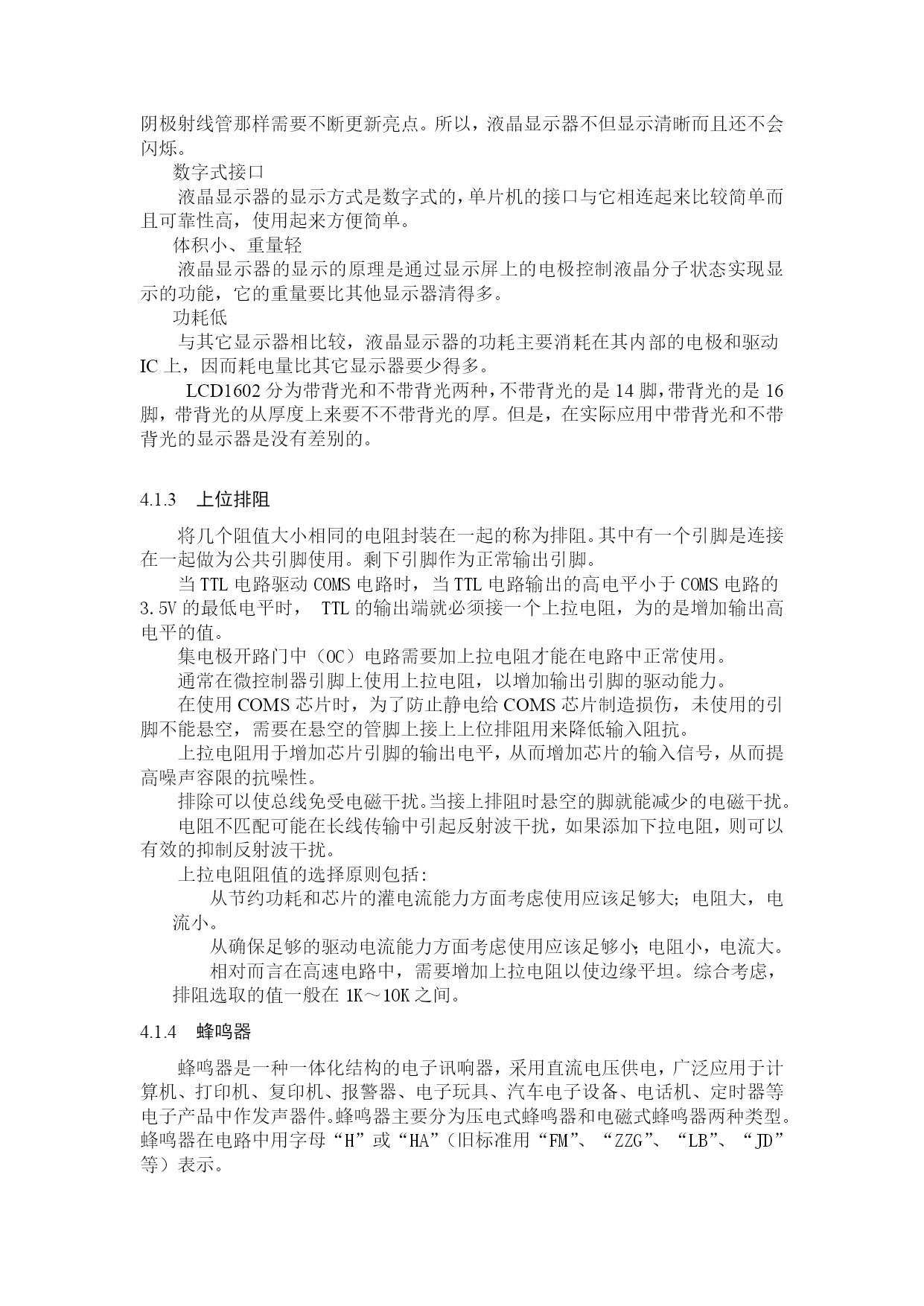

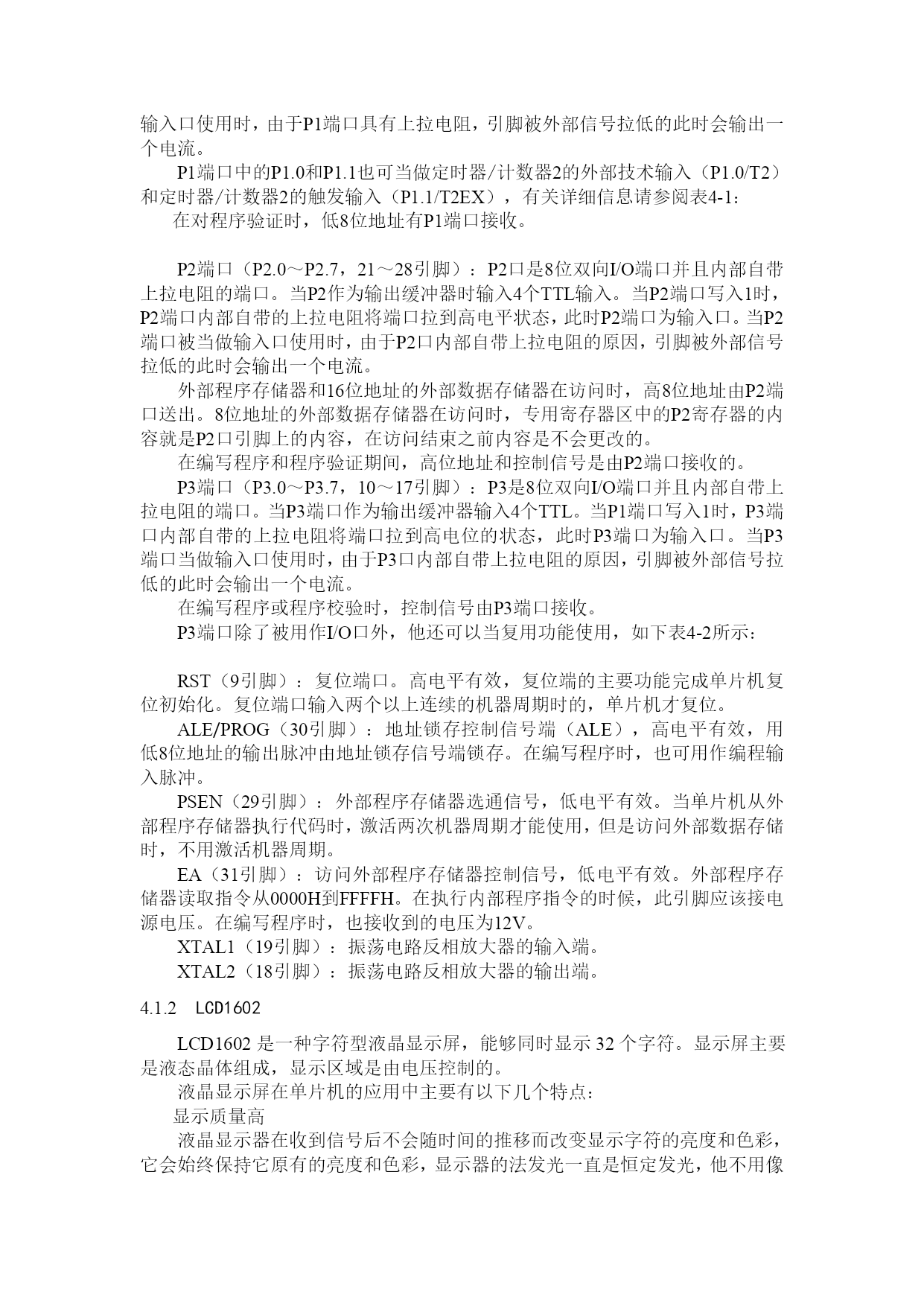

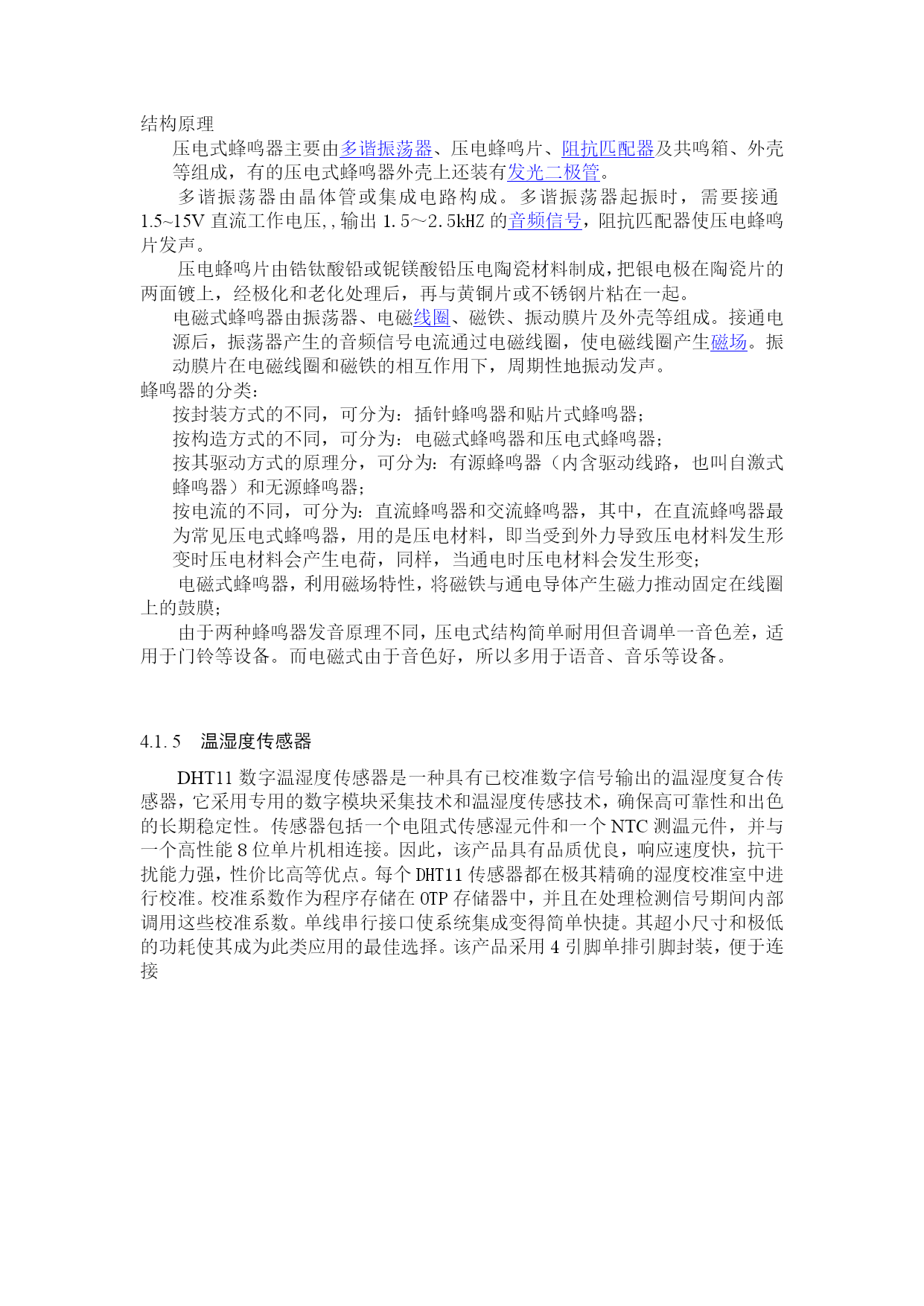

4.1.1STC89C52STC89C52是一种低功耗，高性能的8位微控制器，有8KB系统可编程存储器。STC89C52采用经典MCS-51内核，功能比51单片机更强大，并在芯片上具有8位CPU和可编程闪存。同时，STC89C52还为嵌入式系统应用提供了高度灵活，超高效的解决方案。主要特性如下：STC89C52是一款增强型8051微控制器，提供两个机器周期供用户在6个时钟/机器周期和12个时钟/机器周期之间进行选择。指令代码与8051完全兼容.工作电压：5V单片机的工作电压为5.5V～3.3V，3V单片机的工作电压为3.8V～2.0V工作频率范围：0～40MHz，是8051的工作频率的两倍，实际工作频率可达48MHz8K字节的程序存储空间512字节数据存储空间32个通用I/O口，复位后为：P1/P2/P3/P4是准双向口/弱上拉，P0为开漏输出，当用作总线扩展时，不需要上拉电阻，作为I/O口用时，需要一个上拉电阻。在编写程序时，不需要专用的仿真器即可通过串口下载用户程序。带电可擦除可编程只读存储器（EEPROM）具有看门狗功能T0、T1、T2是其16位定时器/计数器。通用异步串行端口（UART），它还可以通过定时器软件实现多个UART工业级的工作温度范围为-40℃～+85℃，商业级的工作温度范围为0℃～75℃封装方式采用的是PDIP方式STC89C52RC单片机的工作模式掉电模式：典型功耗<0.1μA,可以通过外部中断唤醒，中断返回后，继续执行原程序空闲模式：典型功耗2mA正常工作模式：典型功耗4Ma～7mAVCC（40引脚）：电源电压VSS（20引脚）：接地P0端口（P0.0～P0.7，39～32引脚）：P0口是8位双向I/O口的漏极开路。当P0作为输出端口的时候每个引脚能驱动八个负载，当P0口写入1时，它充当高阻抗输入。在读取外部程序和数据存储器时，P0口作为复用总线提供低8为地址和8位数据。此时，P0口内部上拉电阻有效。在编程时，接收指令字节也在P0口；在验证程序时，P0口也可以输出指令字节。P1端口（P1.0～P1.7，1～8引脚）：P1口是8位双向I/O口并且内部自带一上拉电阻的端口。P1作为输出缓冲器可驱动输入4个TTL。当P1端口写入1时，端口的低电位通过内部的上拉电阻拉到高电位，此时P1端口为输入口。当P1端口当输入口使用时，由于P1端口具有上拉电阻，引脚被外部信号拉低的此时会输出一个电流。P1端口中的P1.0和P1.1也可当做定时器/计数器2的外部技术输入（P1.0/T2）和定时器/计数器2的触发输入（P1.1/T2EX），有关详细信息请参阅表4-1：在对程序验证时，低8位地址有P1端口接收。P2端口（P2.0～P2.7，21～28引脚）：P2口是8位双向I/O端口并且内部自带上拉电阻的端口。当P2作为输出缓冲器时输入4个TTL输入。当P2端口写入1时，P2端口内部自带的上拉电阻将端口拉到高电平状态，此时P2端口为输入口。当P2端口被当做输入口使用时，由于P2口内部自带上拉电阻的原因，引脚被外部信号拉低的此时会输出一个电流。外部程序存储器和16位地址的外部数据存储器在访问时，高8位地址由P2端口送出。8位地址的外部数据存储器在访问时，专用寄存器区中的P2寄存器的内容就是P2口引脚上的内容，在访问结束之前内容是不会更改的。在编写程序和程序验证期间，高位地址和控制信号是由P2端口接收的。P3端口（P3.0～P3.7，10～17引脚）：P3是8位双向I/O端口并且内部自带上拉电阻的端口。当P3端口作为输出缓冲器输入4个TTL。当P1端口写入1时，P3端口内部自带的上拉电阻将端口拉到高电位的状态，此时P3端口为输入口。当P3端口当做输入口使用时，由于P3口内部自带上拉电阻的原因，引脚被外部信号拉低的此时会输出一个电流。在编写程序或程序校验时，控制信号由P3端口接收。P3端口除了被用作I/O口外，他还可以当复用功能使用，如下表4-2所示：RST（9引脚）：复位端口。高电平有效，复位端的主要功能完成单片机复位初始化。复位端口输入两个以上连续的机器周期时的，单片机才复位。ALE/PROG（30引脚）：地址锁存控制信号端（ALE），高电平有效，用低8位地址的输出脉冲由地址锁存信号端锁存。在编写程序时，也可用作编程输入脉冲。PSEN（29引脚）：外部程序存储器选通信号，低电平有效。当单片机从外部程序存储器执行代码时，激活两次机器周期才能使用，但是访问外部数据存储时，不用激活机器周期。EA（31引脚）：访问外部程序存储器控制信号，低电平有效。外部程序存储器读取指令从0000H到FFFFH。在执行内部程序指令的时候，此引脚应该接电源电压。在编写程序时，也
