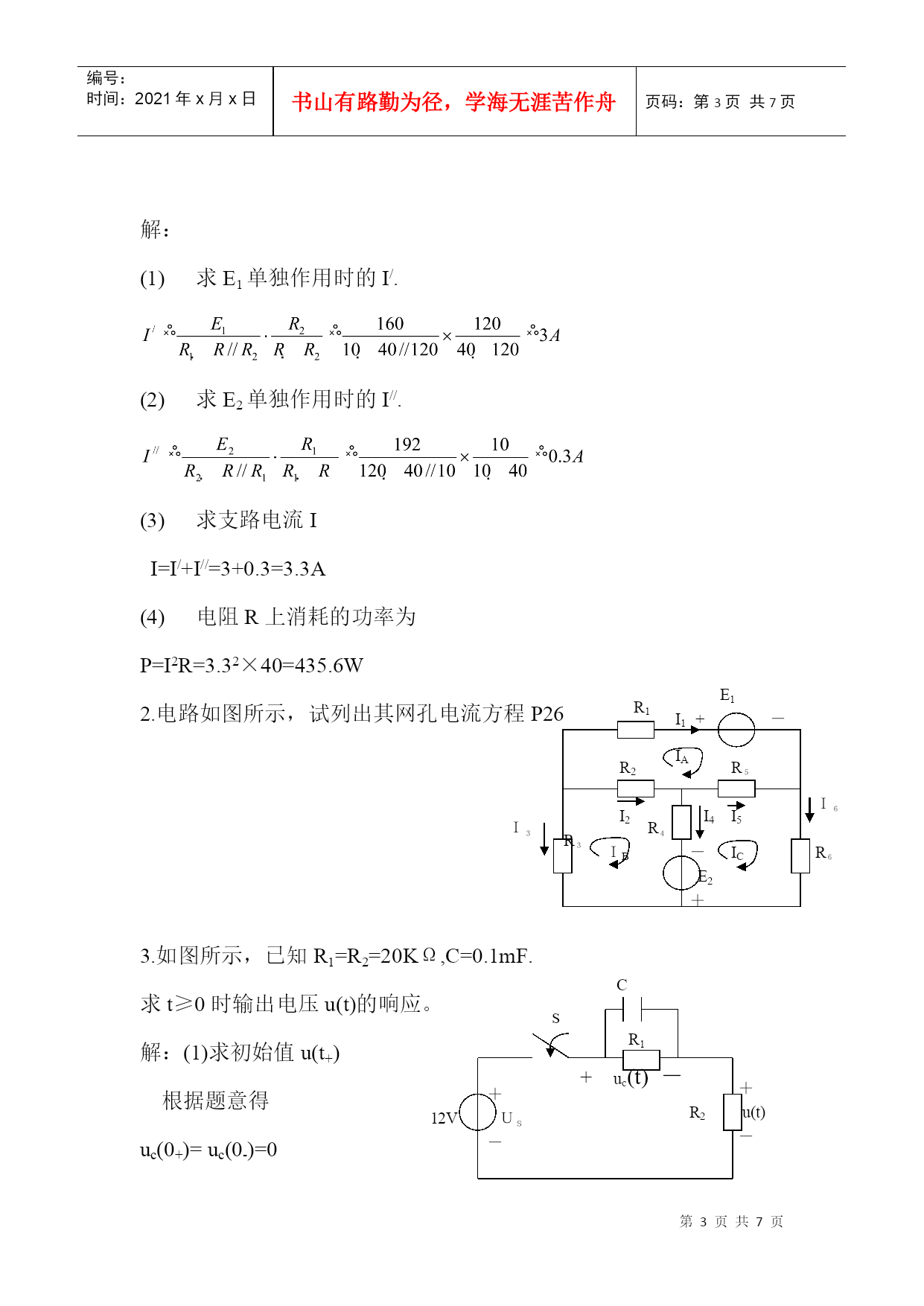

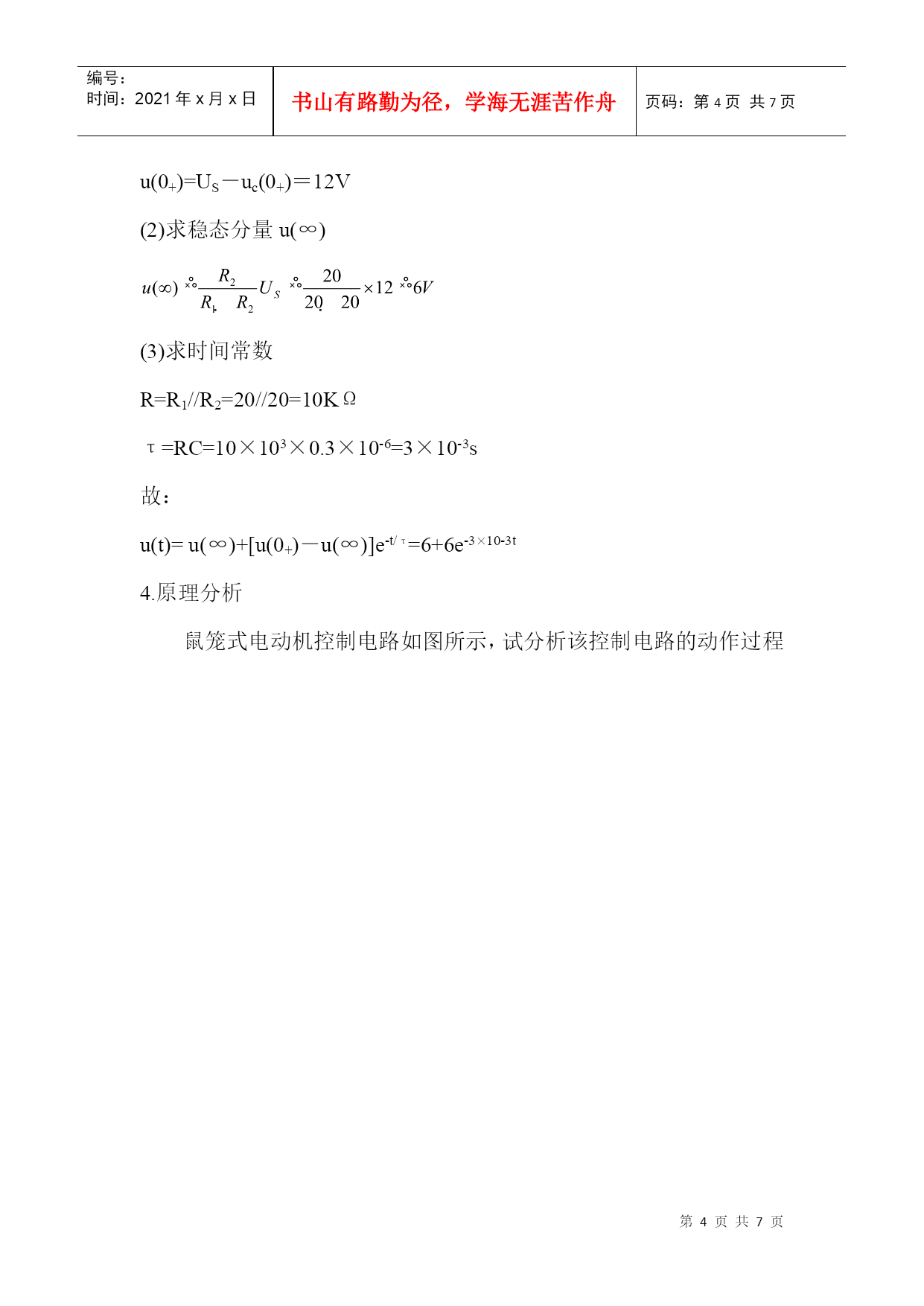

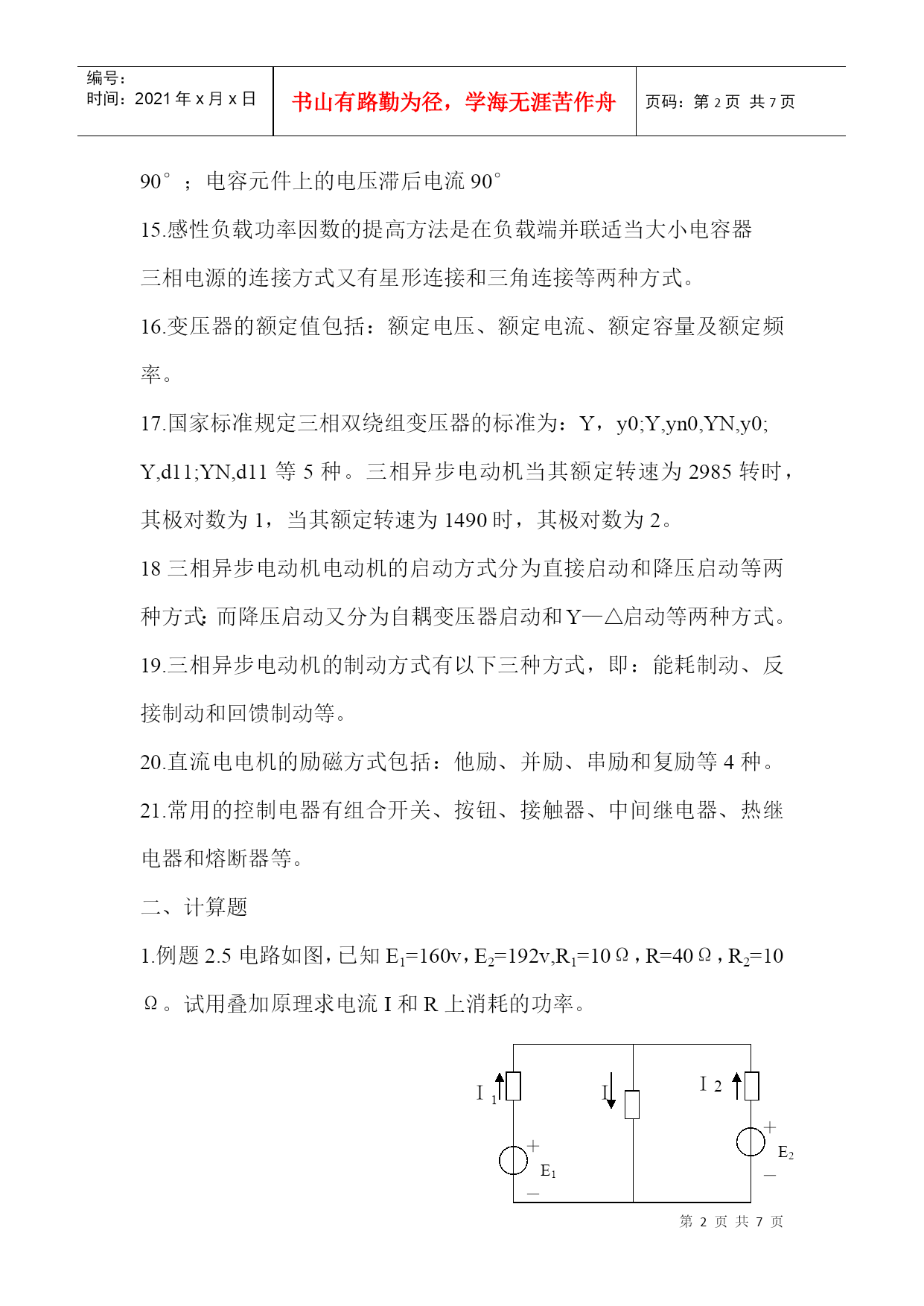

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE7页共NUMPAGES7页第PAGE\*MERGEFORMAT7页共NUMPAGES\*MERGEFORMAT7页电工电子技术复习题一、填空题电路的构成包括电源、中间环节和负载电力系统的作用是产生、传输、分配和转换电能。关联参考方向：电压和电流的方向一致时，称为关联参考方向。功率的表达式为P=ui,若元件上的功率>0，表示元件吸收功率，元件上的功率<0表示元件发出功率。电源的三种工作状态为有载工作状态、开路状态和短路状态。短路状态的危害是：电路短路时，因瞬间电流很大，使电源或其他电气设备由于严重发热而烧毁，因此在电路中要增加保护措施措施。在关联参考方向情况下，P>0,元件吸收功率：P<0，元件发出功率.在非关联参考方向情况下，P<0,元件吸收功率：P>0，元件发出功率。8.基尔霍夫电压定律的数学表示式为:9.基尔霍夫电流定律的数学表示式为:10.串联电路的分压关系为:11.并联电路的分流关系为：12.正弦交流电的三要素为：幅值、角频率ω和初相位θ13.正弦交流电的最大值=倍的有效值14.电阻元件上的电压和电流是同相位；电感元件上的电压超前电流90°；电容元件上的电压滞后电流90°15.感性负载功率因数的提高方法是在负载端并联适当大小电容器三相电源的连接方式又有星形连接和三角连接等两种方式。16.变压器的额定值包括：额定电压、额定电流、额定容量及额定频率。17.国家标准规定三相双绕组变压器的标准为：Y，y0;Y,yn0,YN,y0;Y,d11;YN,d11等5种。三相异步电动机当其额定转速为2985转时，其极对数为1，当其额定转速为1490时，其极对数为2。18三相异步电动机电动机的启动方式分为直接启动和降压启动等两种方式：而降压启动又分为自耦变压器启动和Y—△启动等两种方式。19.三相异步电动机的制动方式有以下三种方式，即：能耗制动、反接制动和回馈制动等。20.直流电电机的励磁方式包括：他励、并励、串励和复励等4种。21.常用的控制电器有组合开关、按钮、接触器、中间继电器、热继电器和熔断器等。二、计算题1.例题2.5电路如图，已知E1=160v，E2=192v,R1=10Ω，R=40Ω，R2=10Ω。试用叠加原理求电流I和R上消耗的功率。＋E1－＋E2－Ｉ1ＩＩ2解：求E1单独作用时的I/.求E2单独作用时的I//.求支路电流II=I/+I//=3+0.3=3.3A电阻R上消耗的功率为E1+－R３R1IAＩBR５R2R４R６IC－E2＋Ｉ６Ｉ３I1I4I2I5P=I2R=3.32×40=435.6W2.电路如图所示，试列出其网孔电流方程P26＋12VＵＳ－R1+uc(t)－＋R2u(t)－ssC3.如图所示，已知R1=R2=20KΩ,C=0.1mF.求t≥0时输出电压u(t)的响应。解：(1)求初始值u(t+)根据题意得uc(0+)=uc(0-)=0u(0+)=US－uc(0+)＝12V(2)求稳态分量u(∞)(3)求时间常数R=R1//R2=20//20=10KΩτ=RC=10×103×0.3×10-6=3×10-3s故：u(t)=u(∞)+[u(0+)－u(∞)]e-t/τ=6+6e-3×10-3t4.原理分析鼠笼式电动机控制电路如图所示，试分析该控制电路的动作过程L1L2L3M~L12L22L32KMRSB1L12SBFKMRKMFFRSBKMRKMRKMF）5.电路如图所示，已知；Ucc=12V，Rc=2KΩRb=300KΩβ=80。试求电路的静态工作点。++＋VCCVC2C1RLRcRb解：6.电路如图所已知：Ucc=12V，RB1=20KΩ，RB2=10KΩ，Rc=2KΩ，RL=6KΩ，RE=2KΩ。试求电路的静态工作点。C1Ce+++uoReRB2＋VCCVC2RLRcRB1uimA7.电路如图所示，已知U2=20v，RL=18Ω，⑴试计算负载上的平均电压Uo、平均电流Io、流过二极管的平均电流ID和二极管承受的最高反向电压UDRM。⑵试根据u2的波形画出输出电压uo的波形。πππ2π2π2π3πωt3πωt3πωtiDuDuou20u00πππ2ππ2π3πωt3
