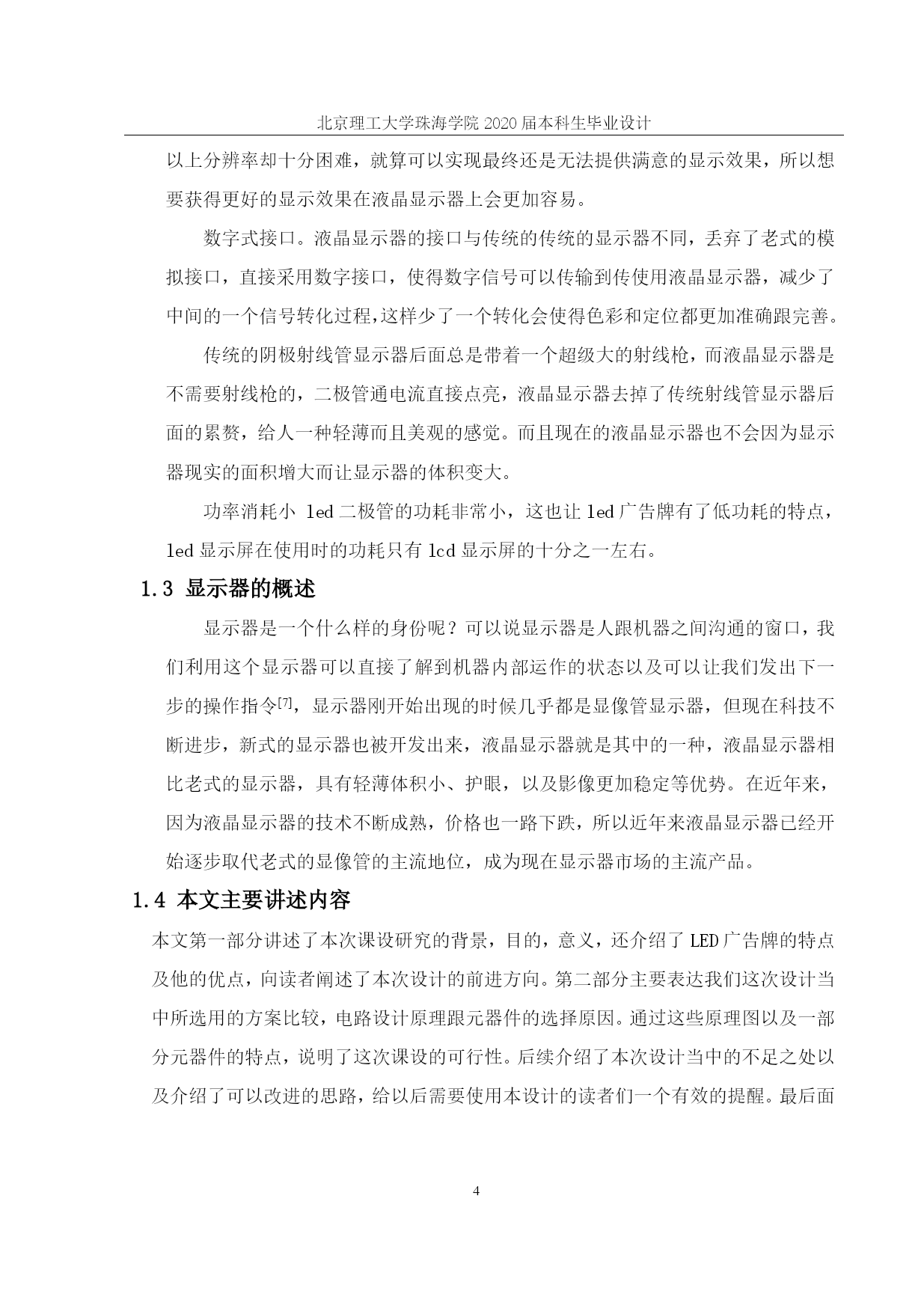

自动电子广告牌-硬件设计学院：专业：姓名：指导老师：信息学院电气工程及其自动化倪耿杰学号：职称：160109100974蒋伟荣教授中国·珠海二○二〇年三月北京理工大学珠海学院2020届本科生毕业设计诚信承诺书本人郑重承诺：本人承诺呈交的毕业设计《自动电子广告牌-硬件设计》是在指导教师的指导下，独立开展研究取得的成果，文中引用他人的观点和材料，均在文后按顺序列出其参考文献，设计使用的数据真实可靠。本人签名：日期：2020年4月12日自动电子广告牌-硬件设计摘要此次课程设计自动电子广告牌的显示屏采用的是LED电子显示屏，由于一个汉字的显示至少需要的点阵规格是16*16，所以这次课设我们采用了4块8*8的点阵组成一个16*16的点阵屏来完成我们的显示功能。本文主要讲述了设计自动电子广告牌的硬件部分以及显示的控制方案，包括控制电路的设计，点阵方案，元器件的选择以及不同方案的优劣对比，对LED点阵屏显示的原理进行了阐述。在控制点阵系统显示的方面，我们采用STC89C52芯片对点阵进行控制[1]，使用KeilC软件将我们设计配合使用的软件代码进行编译和烧写，最后完成自动电子广告牌。在该广告牌的使用当中，我们可以通过指令简单地程序修改，然后修改我们要发布的内容，真正实现了信息发布的无纸化跟方便快捷的信息发布。关键词：LED电子广告牌，LED点阵，显示屏，单片机C52HardwaredesignofautomaticelectronicbillboardAbstractInthiscourse,thedisplayscreenoftheautomaticelectronicbillboardisledelectronicdisplayscreen.SincethedisplayofaChinesecharacterrequiresatleast16*16latticespecifications,weused48*8latticetoforma16*16latticescreentocompleteourdisplayfunction.Thispapermainlydescribesthehardwarepartofthedesignoftheautomaticelectronicbillboardandthecontrolschemeofthedisplay,includingthedesignofthecontrolcircuit,theselectionofthecomponentsandtheadvantagesanddisadvantagesofdifferentschemes,andexpoundstheprincipleofLEDdotmatrixdisplay.Intheaspectofcontrollingthedisplayofdotmatrixsystem,weuseSTC89C52chiptocontrolthedotmatrix,usekeilcsoftwaretocompileandburnthesoftwarecodewedesignedandusedtogether,andfinallycompletetheautomaticelectronicbillboard.Intheuseofthebillboard,wecansimplymodifytheprogramthroughinstructions,andthenmodifythecontentwewanttopublish,soastorealizethepaperlessandconvenientinformationpublishingofinformationpublishing.Keywords:LEDelectronicbillboard,LEDlattice,displayscreen,MCUC52目录HYPERLINK\l"_Toc200923375"1前言11.1本设计的目的、背景，意义及应达到的技术要求HYPERLINK\l"_Toc200923376"11.2电子广告牌的特点HYPERLINK\l"_Toc200923378"21.3显示器的概述HYPERLINK\l"_Toc200923380"41.4本文主要讲述内容HYPERLINK\l"_Toc200923381"42LED电子广告牌的设计原理HYPERLINK\l"_Toc200923382"62.1LED点阵屏驱动方案的
