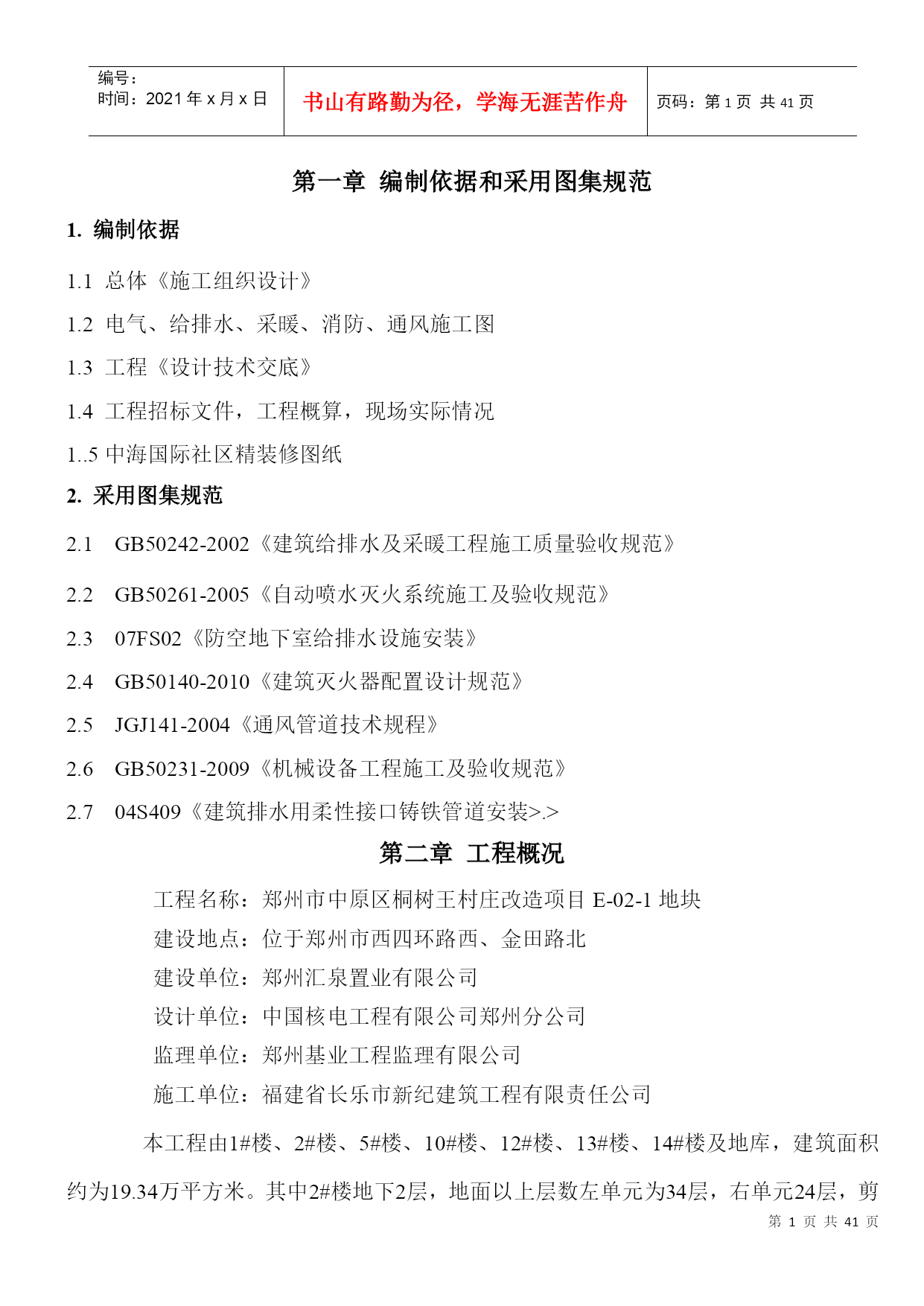

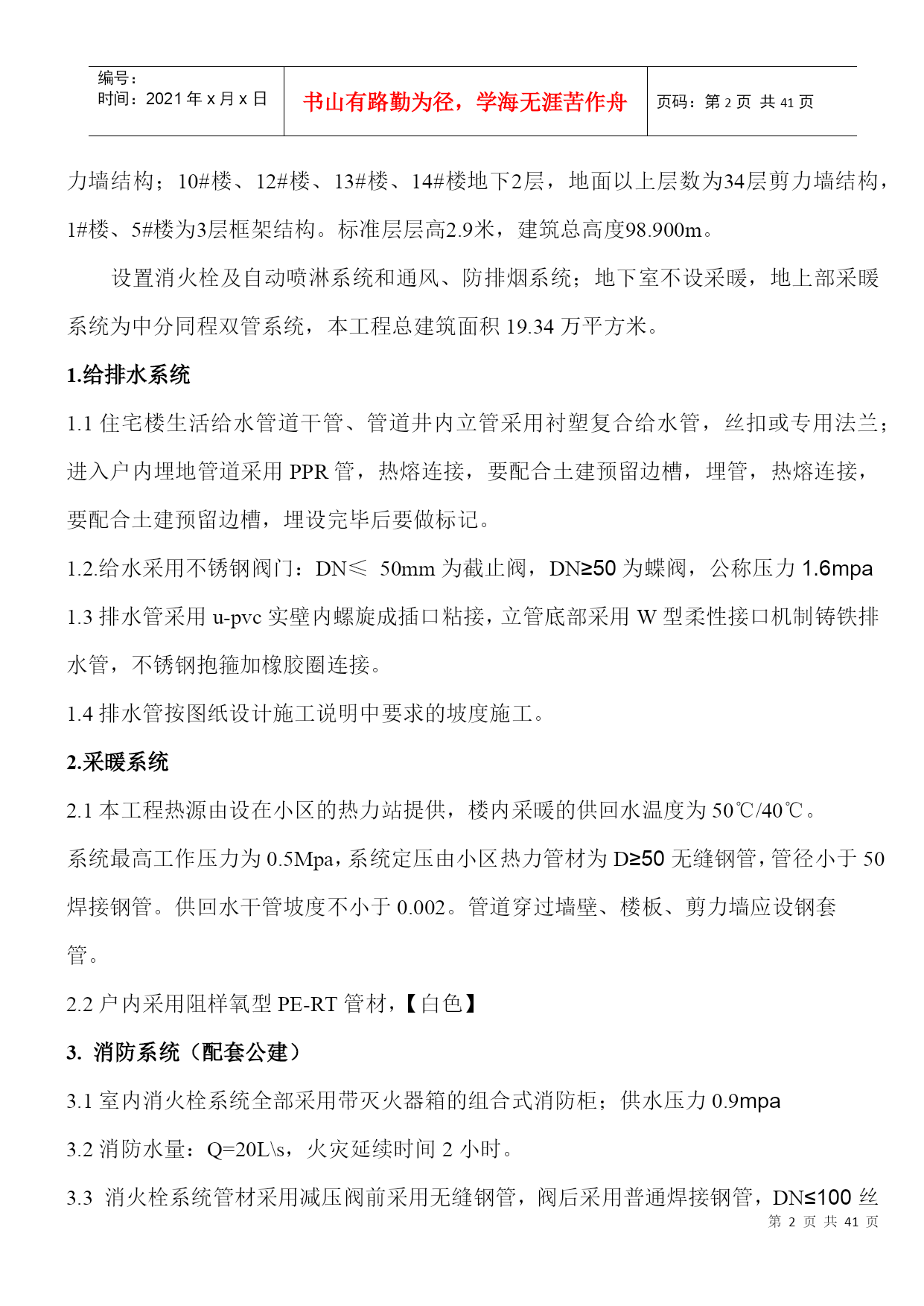

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE41页共NUMPAGES41页第PAGE\*MERGEFORMAT41页共NUMPAGES\*MERGEFORMAT41页第一章编制依据和采用图集规范1.编制依据1.1总体《施工组织设计》1.2电气、给排水、采暖、消防、通风施工图1.3工程《设计技术交底》1.4工程招标文件，工程概算，现场实际情况1..5中海国际社区精装修图纸2.采用图集规范2.1GB50242-2002《建筑给排水及采暖工程施工质量验收规范》2.2GB50261-2005《自动喷水灭火系统施工及验收规范》2.307FS02《防空地下室给排水设施安装》2.4GB50140-2010《建筑灭火器配置设计规范》2.5JGJ141-2004《通风管道技术规程》2.6GB50231-2009《机械设备工程施工及验收规范》2.704S409《建筑排水用柔性接口铸铁管道安装>.>第二章工程概况工程名称：郑州市中原区桐树王村庄改造项目E-02-1地块建设地点：位于郑州市西四环路西、金田路北建设单位：郑州汇泉置业有限公司设计单位：中国核电工程有限公司郑州分公司监理单位：郑州基业工程监理有限公司施工单位：福建省长乐市新纪建筑工程有限责任公司本工程由1#楼、2#楼、5#楼、10#楼、12#楼、13#楼、14#楼及地库，建筑面积约为19.34万平方米。其中2#楼地下2层，地面以上层数左单元为34层，右单元24层，剪力墙结构；10#楼、12#楼、13#楼、14#楼地下2层，地面以上层数为34层剪力墙结构，1#楼、5#楼为3层框架结构。标准层层高2.9米，建筑总高度98.900m。设置消火栓及自动喷淋系统和通风、防排烟系统；地下室不设采暖，地上部采暖系统为中分同程双管系统，本工程总建筑面积19.34万平方米。1.给排水系统1.1住宅楼生活给水管道干管、管道井内立管采用衬塑复合给水管，丝扣或专用法兰；进入户内埋地管道采用PPR管，热熔连接，要配合土建预留边槽，埋管，热熔连接，要配合土建预留边槽，埋设完毕后要做标记。1.2.给水采用不锈钢阀门：DN≤50mm为截止阀，DN≥50为蝶阀，公称压力1.6mpa1.3排水管采用u-pvc实壁内螺旋成插口粘接，立管底部采用W型柔性接口机制铸铁排水管，不锈钢抱箍加橡胶圈连接。1.4排水管按图纸设计施工说明中要求的坡度施工。2.采暖系统2.1本工程热源由设在小区的热力站提供，楼内采暖的供回水温度为50℃/40℃。系统最高工作压力为0.5Mpa，系统定压由小区热力管材为D≥50无缝钢管，管径小于50焊接钢管。供回水干管坡度不小于0.002。管道穿过墙壁、楼板、剪力墙应设钢套管。2.2户内采用阻样氧型PE-RT管材，【白色】3.消防系统（配套公建）3.1室内消火栓系统全部采用带灭火器箱的组合式消防柜；供水压力0.9mpa3.2消防水量：Q=20L\s，火灾延续时间2小时。3.3消火栓系统管材采用减压阀前采用无缝钢管，阀后采用普通焊接钢管，DN≤100丝接，大于100的法兰连接。3.4自动喷水灭火湿式系火灾时喷头喷水。3.5自动喷淋管道采用内外热镀锌管，小于等于DN100的管道丝接，大于100的管道沟槽连接。4.通风、防排烟系统4.1本工程只有配套公建地下室设机械通风系统和防排烟系统，结合战时通风设有机械送风，机械排风，机械排烟系统，平时送风间消防补风。4.2地下室采用平时送排风与战时送排风以及排烟相结合的送排风系统，平时排风、消防排烟靠双速排烟风机切换。地下室二号楼梯按照防烟楼梯设计，设有正压送风系统，正压送风机设于屋面，加压送风风口采用自垂百叶风口。4.3在公共卫生间设吊顶式排风扇，并在屋顶设有屋顶风机，机械排风，人防值班室卫生间依靠门窗自然通风。4.4首层超市侧墙上设有排风机，机械排风，自然送风。4.5消防补风按50%排烟量计算，靠平战结合送风机补风。4.6长边大于1.0米的通风管道采用1.0mm厚镀锌钢板制作，其他采用0.75mm厚度锌钢板制作；排烟风道、管道穿防火墙处及地下室人防进气管从扩散室至风机前，排气系统质扩散室的管道采用2mm镀锌钢板制作；管道穿密闭墙作密闭处理，管道穿防火墙时，防火墙两侧2.0m范围内为加厚钢板，防火墙处的防火阀单独吊装。4.7凡穿防火墙隔板及楼板的风道和管道缝隙处应用不燃材料封堵。4.8通风管道上的设备及配件应单独设置支架。4.9通风及防排烟系统联合试运行与调试的结果（风量与正压），必须符合设计及消防的规定。4.10通风与防排烟安装完毕，必须进行系统的测定和调整。系统调试应包括下列项目：4.10.1设备单机试运转
