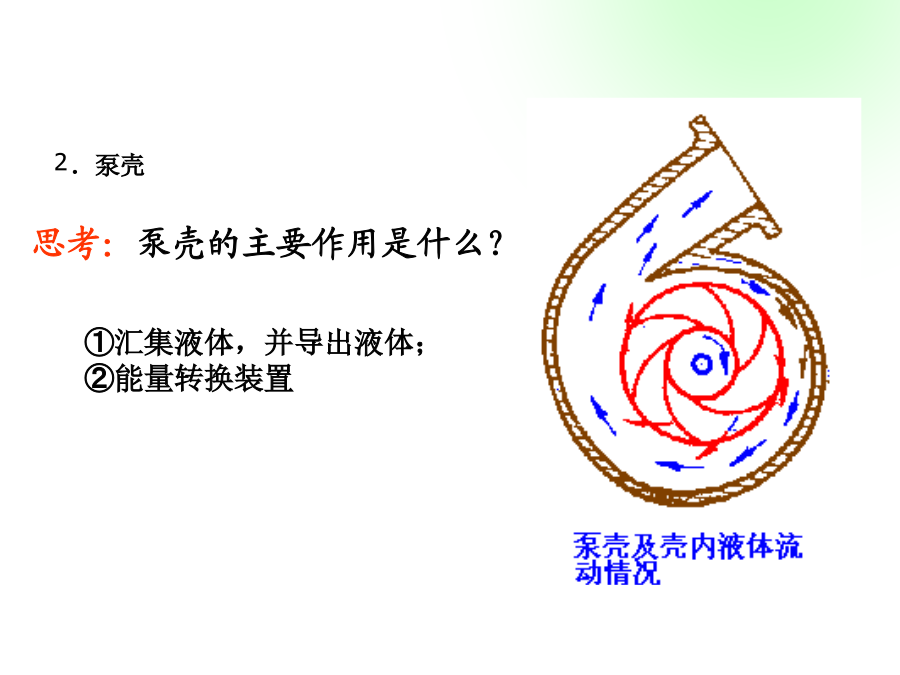

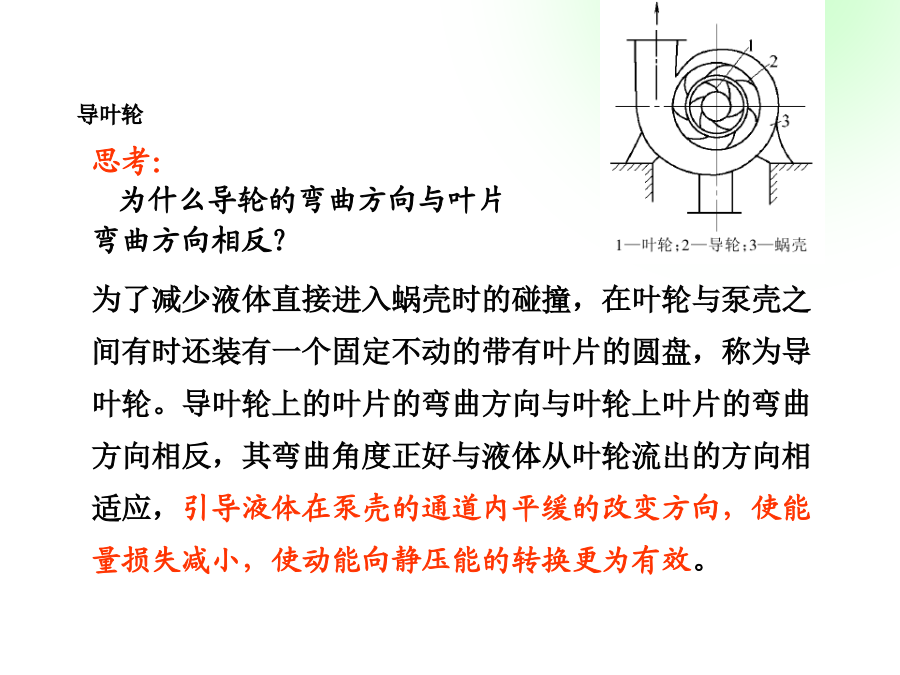

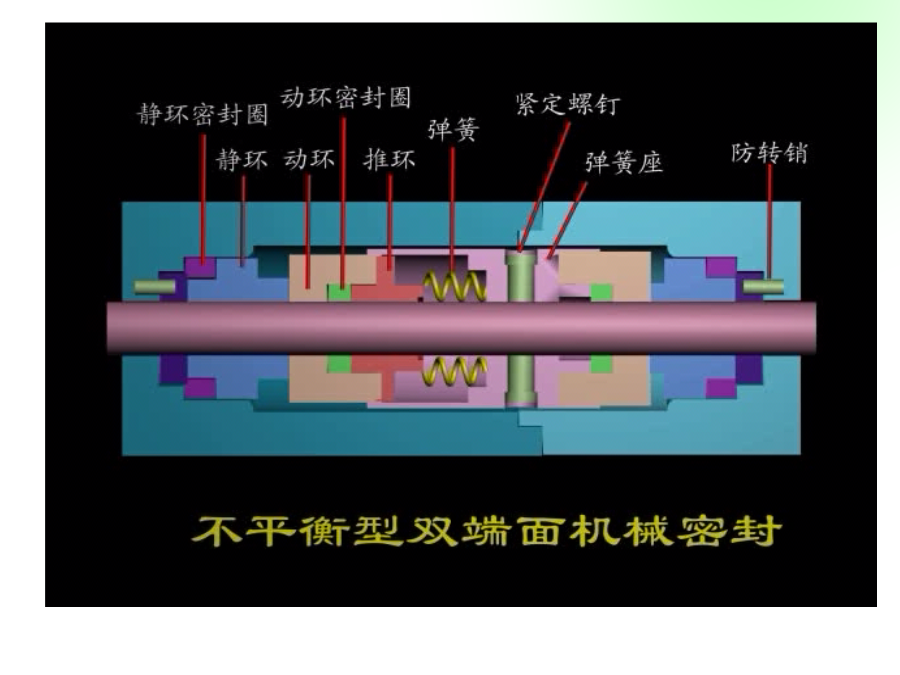

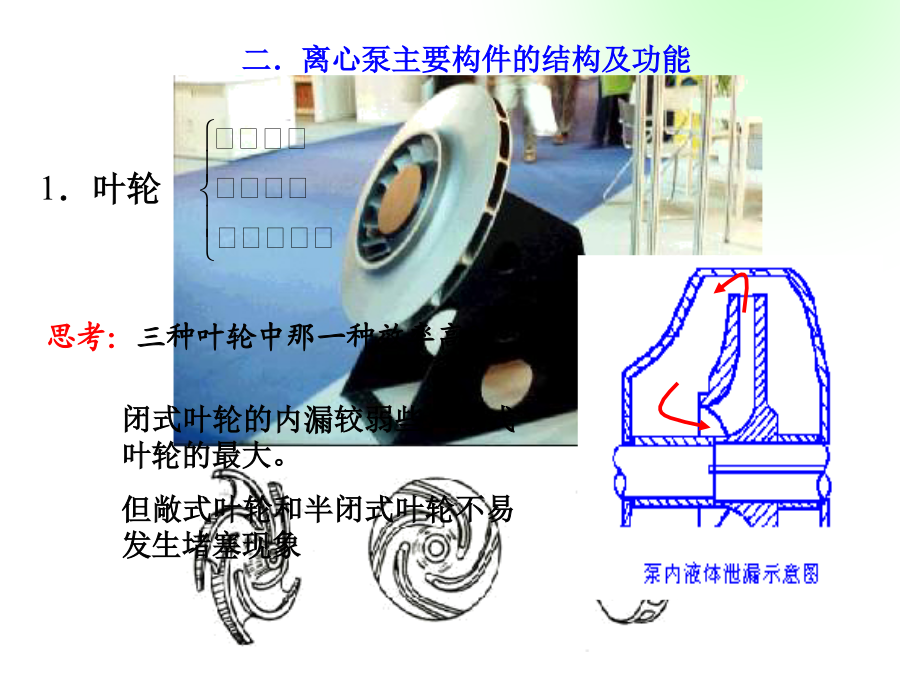

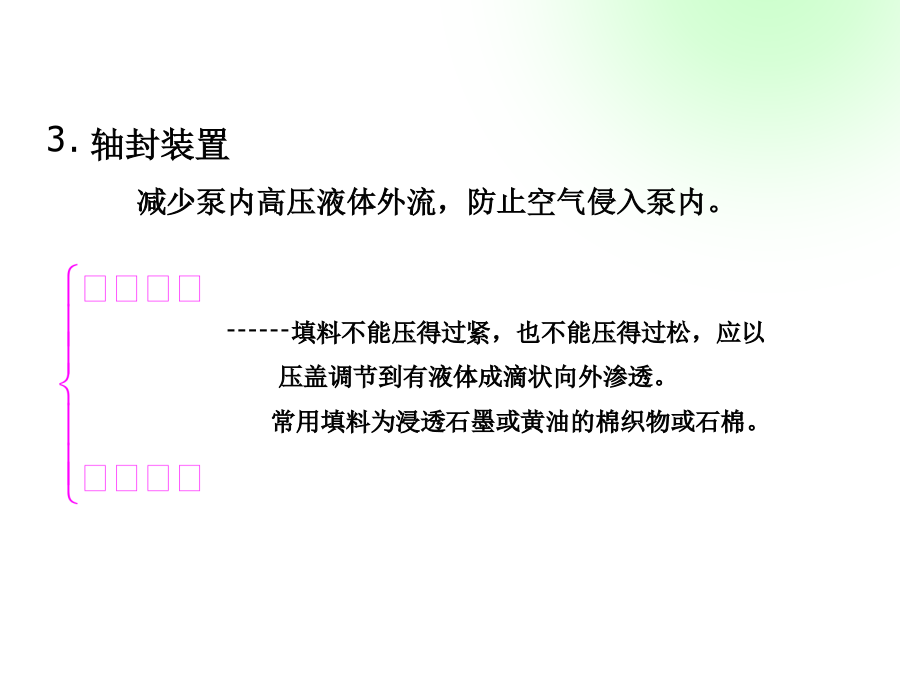

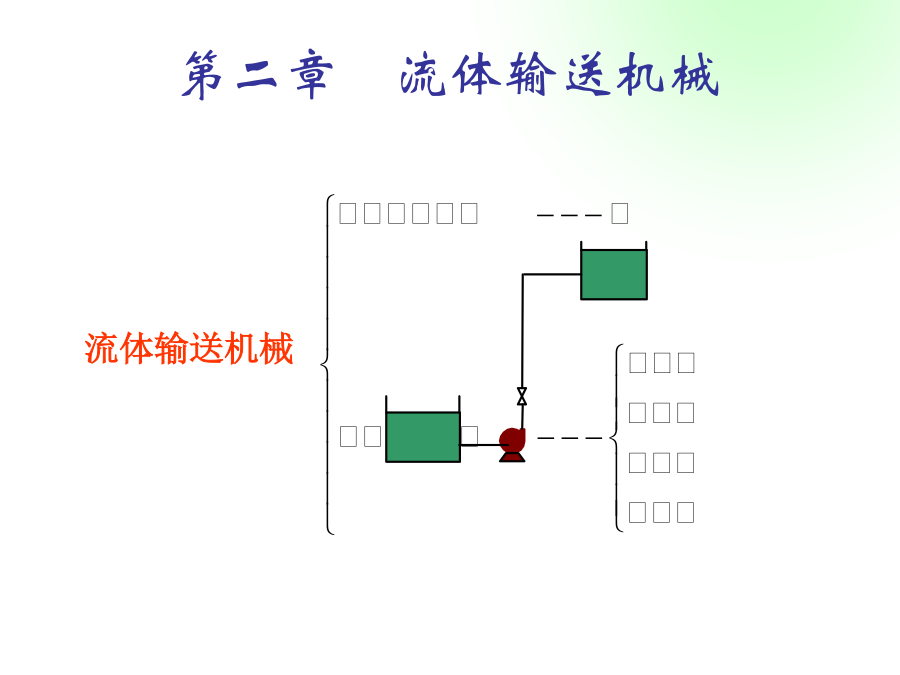

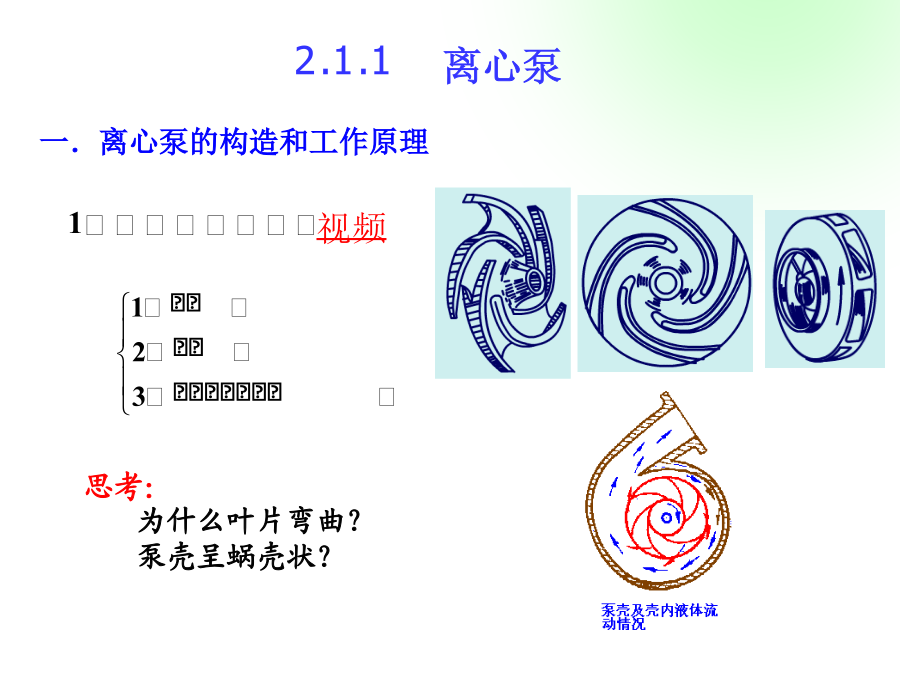

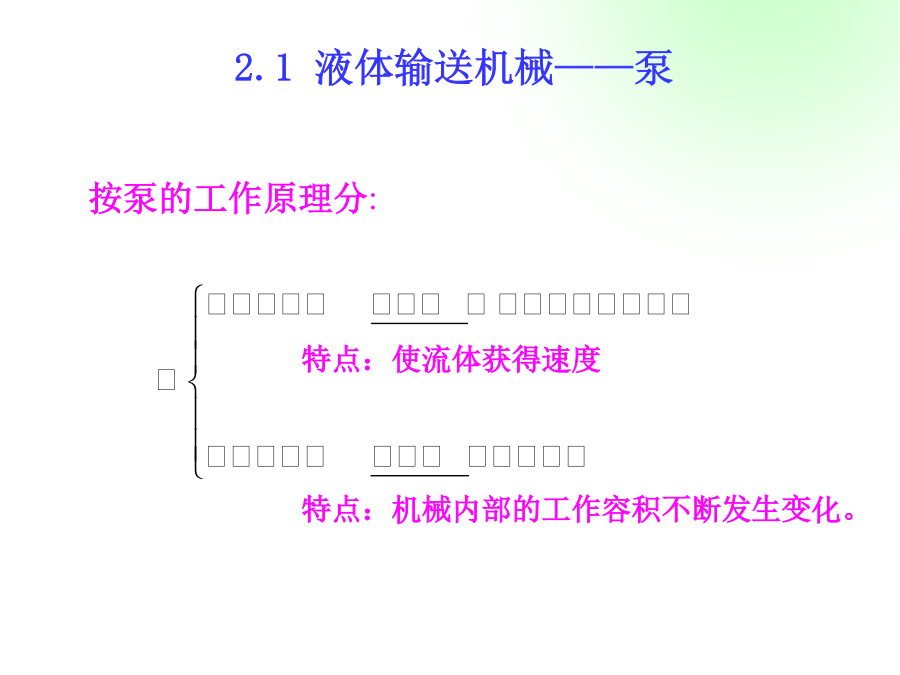

第二章流体输送机械2.1液体输送机械——泵2.1.1离心泵2二．离心泵主要构件的结构及功能2．泵壳导叶轮3.轴封装置压头：泵提供给单位重量液体的能量称为泵的压头，用H表示，单位m。理论压头：理想情况下单位重量液体所获得的能量称为理论压头，用HT表示。液体在高速旋转的叶轮中的运动分为2种:原因二：液体由1流到2时，由于流动通道逐渐扩大，w逐渐变小，这部分能量将转化为静压能。于是：c2ur2请思考：与HT有关的因素有哪些？分别是怎样的关系？叶片后弯，2<90，ctg2>0，即HT随流量增大而减小；思考：为什么工业用泵采用后弯叶片的居多？（4）理论压头HT与液体密度无关。这就是说，同一台泵无论输送何种密度的液体，对单位重量流体所能提供的能量是相同的。2.离心泵的实际压头三．离心泵的理论压头和实际压头三．离心泵的理论压头和实际压头四．离心泵的主要性能参数和特性曲线He，又称扬程，泵对单位重量流体提供的有效能量，m。可测量轴功率和效率与效率有关的各种能量损失：包括：He~qv曲线(平坦型、陡降型、驼峰型)Pa~qv曲线、~qv曲线离心泵特性曲线的影响因素：液体性质密度:五、离心泵的工作点与流量调节2、流量调节1、并联2、串联----选泵时，将流量、压头裕量控制在10%左右。例1用离心泵将江水送至高位槽。若管路条件不变，则下列参数随着江面的下降有何变化？（设泵仍能正常工作）泵的压头He，管路总阻力损失hf，泵出口处压力表读数，泵入口处真空表读数。33练习1图示为离心泵性能测定装置。若水槽液面上升，则qv、He、Pa、hf、p1和p2（均为读数）如何变化？操作性问题计算举例qvb.采用调节转速的方法七、离心泵的安装高度Hg为避免汽蚀现象，安装高度必须加以限制，即存在最大安装高度Hg,max。2、最大安装高度Hg,max和必须汽蚀余量-------临界汽蚀余量影响必须汽蚀余量的因素：Hg八、离心泵的类型、选用高效区2.1.2其他类型泵一、往复泵多缸泵（各缸曲柄有相位差）•适用于小流量、高压头的情况下输送高粘度的液体。其他容积式泵：2.2气体压送机械一、离心通风机风压pT：若使用条件与测定条件不同，需换算：全压效率70%~90%在工厂中常用的鼓风机有旋转式和离心式两种类型。罗茨鼓风机三、往复式压缩机多级压缩四、离心式压缩机离心式压缩机工作过程离心式压缩机离心式压缩机的工作原理叶轮对于多级离心式制冷压缩机，则利用弯道和回流器再将气体引入下一级叶轮进行压缩。离心式制冷压缩机特点
