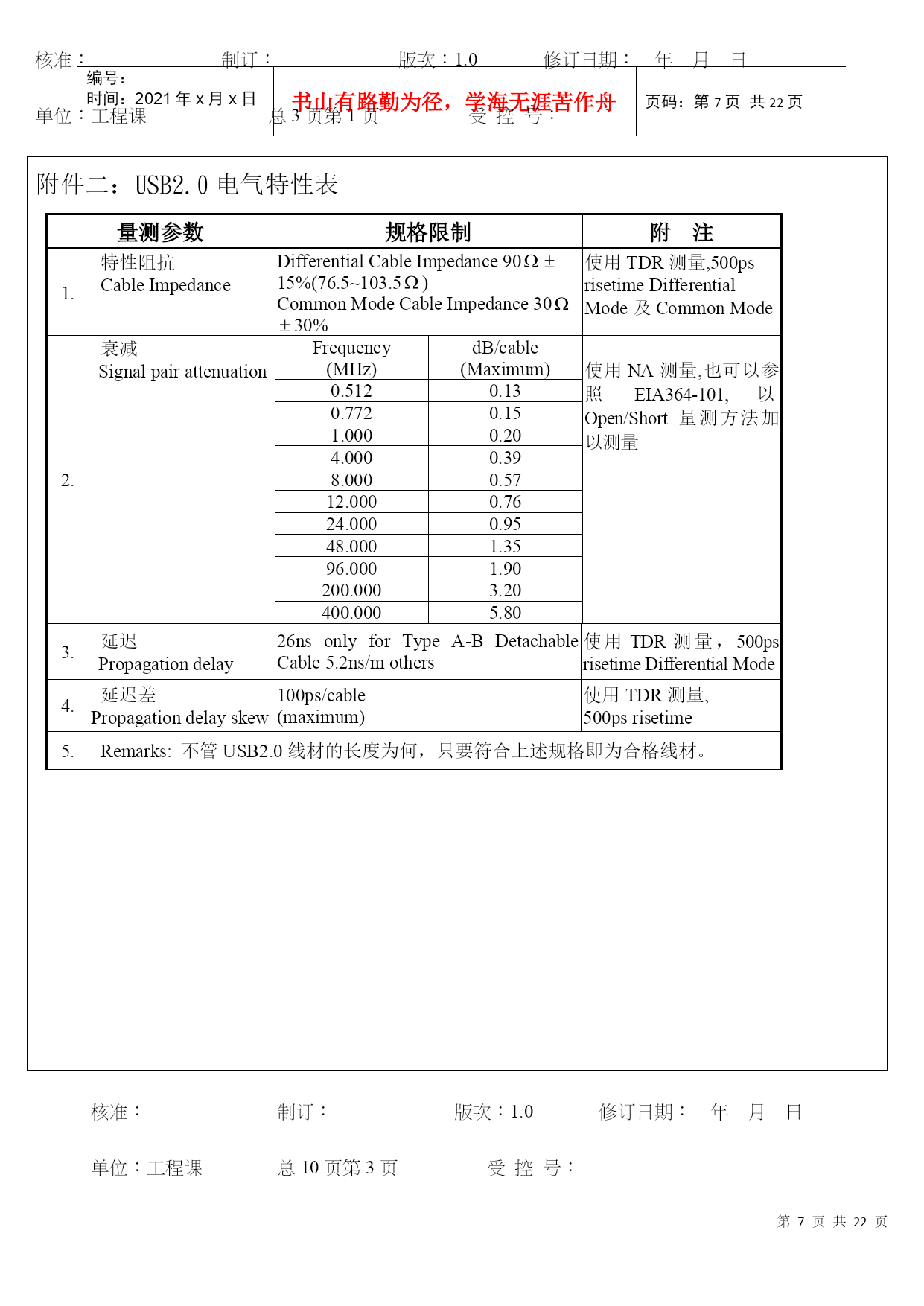

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE22页共NUMPAGES22页第PAGE\*MERGEFORMAT22页共NUMPAGES\*MERGEFORMAT22页电线电缆标准名称高频线检验标准文件编号Q/RL03QE-04制订日期2006年7月30日目的：确保本公司生产的高频线材其性能品质得到有效的管控，使高频实验室作业人员能及时得到线缆有关检验信息，正确检验。范围：本公司所有高频线材高频性能参数均包含在本标准内。职责：工程课负责收集和整理发行该标准；品保课人员负责依标准执行。定义：高频线缆：凡是国际或国内标准中有规定必须使用TDR或NA检测某些参数的线材；或者是客户有指定用到TDR或NA检测某些参数的线材，都归类为高频线材。作业内容：5.1作业依据：见附件。使用窗体：6.1《测试报告》附件：7.1附件一：《USB1.1高频参数表》（摘自USB协会规范）7.2附件二：《USB2.0电气特性表》（摘自USB协会规范）7.3附件三：《IEEE1394Cable电气特性》（摘自国际IEEE1394标准，含A、B版）7.4附件四：《SATA电气特性检测参数》（摘自SAWG标准）7.5附件五：《DVI电气参数检测表》（摘自日本DDWG标准）7.6附件六：《LANcable电气特性参数表》（摘自UL444标准,暂不含CAT6）7.7附件七：《HDMI电气参数表》（摘自HDMI协会标准）核准：制订：版次：1.0修订日期：年月日单位：工程课总10页受控号：电线电缆标准名称高频线检验标准文件编号Q/RL03QE-04制订日期2006年7月30日附件一：USB1.1电气特性量测参数规格限制附注1.特性阻抗CableImpedance9015%(76.5~103.5)使用TDR测量DifferentialMode2.衰减SignalPairAttenuationFrequency(MHz)dB/cable(Maximum)使用NA测量0.5120.130.7720.151.0000.204.0000.398.0000.5712.0000.7624.0000.9548.0001.3596.0001.903.延迟CableAssemblyDelay26ns(maximumforfullspeedcable)18ns(maximumforlowspeedcable)使用TDR测量DifferentialMode4.延迟差CableAssemblySkew400ps/cable(maximumforfullspeedcableonly)使用TDR测量5.Remarks:不管USB1.1线材的长度如何，只要符合上述规格即为合格线材。核准：制订：版次：1.0修订日期：年月日单位：工程课总10页受控号：电线电缆标准名称高频线检验标准文件编号Q/RL03QE-04制订日期2006年7月30日附件二：USB2.0电气特性表量测参数规格限制附注1.特性阻抗CableImpedanceDifferentialCableImpedance9015%(76.5~103.5)CommonModeCableImpedance3030%使用TDR测量,500psrisetimeDifferentialMode及CommonMode2.衰减SignalpairattenuationFrequency(MHz)dB/cable(Maximum)使用NA测量,也可以参照EIA364-101,以Open/Short量测方法加以测量0.5120.130.7720.151.0000.204.0000.398.0000.5712.0000.7624.0000.9548.0001.3596.0001.90200.0003.20400.0005.803.延迟Propagationdelay26nsonlyforTypeA-BDetachableCable5.2ns/mothers使用TDR测量，500psrisetimeDifferentialMode4.延迟差Propagationdelayskew100ps/cable(maximum)使用TDR测量,500psrisetime5.Remarks:不管USB2.0线材的长度为何，只要符合上述规格即为合格线材。核准：制订：版次：1.0修订日期：年月日单位：工程课总10页受控号：核准：制订：版次：1.0修订日期：年月日单位：工程课总3页受控号：电线电缆标准名称高频线检验标准文件编号Q/RL03QE-04制订日期2006年7月30日附件三：IEEE13
