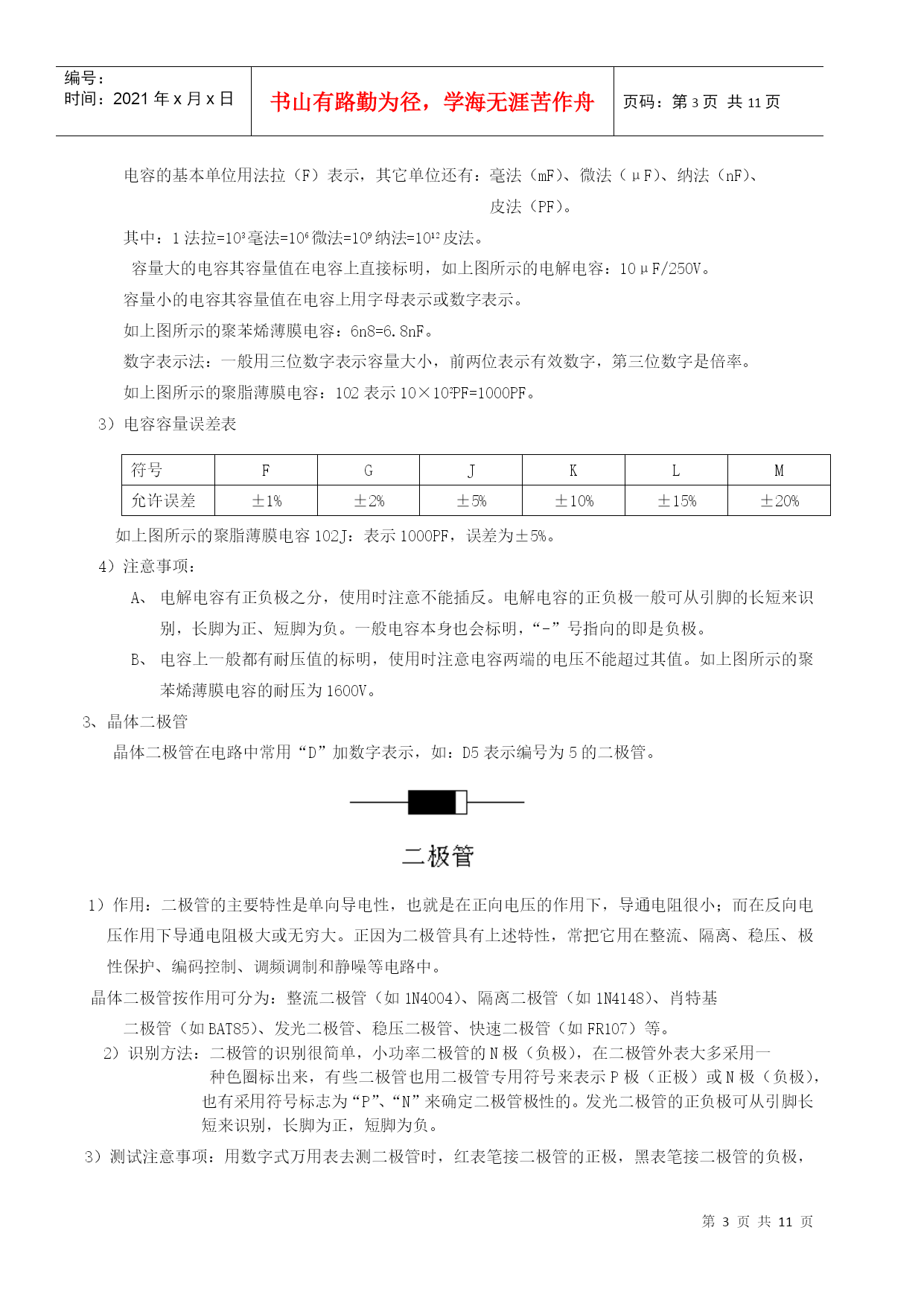

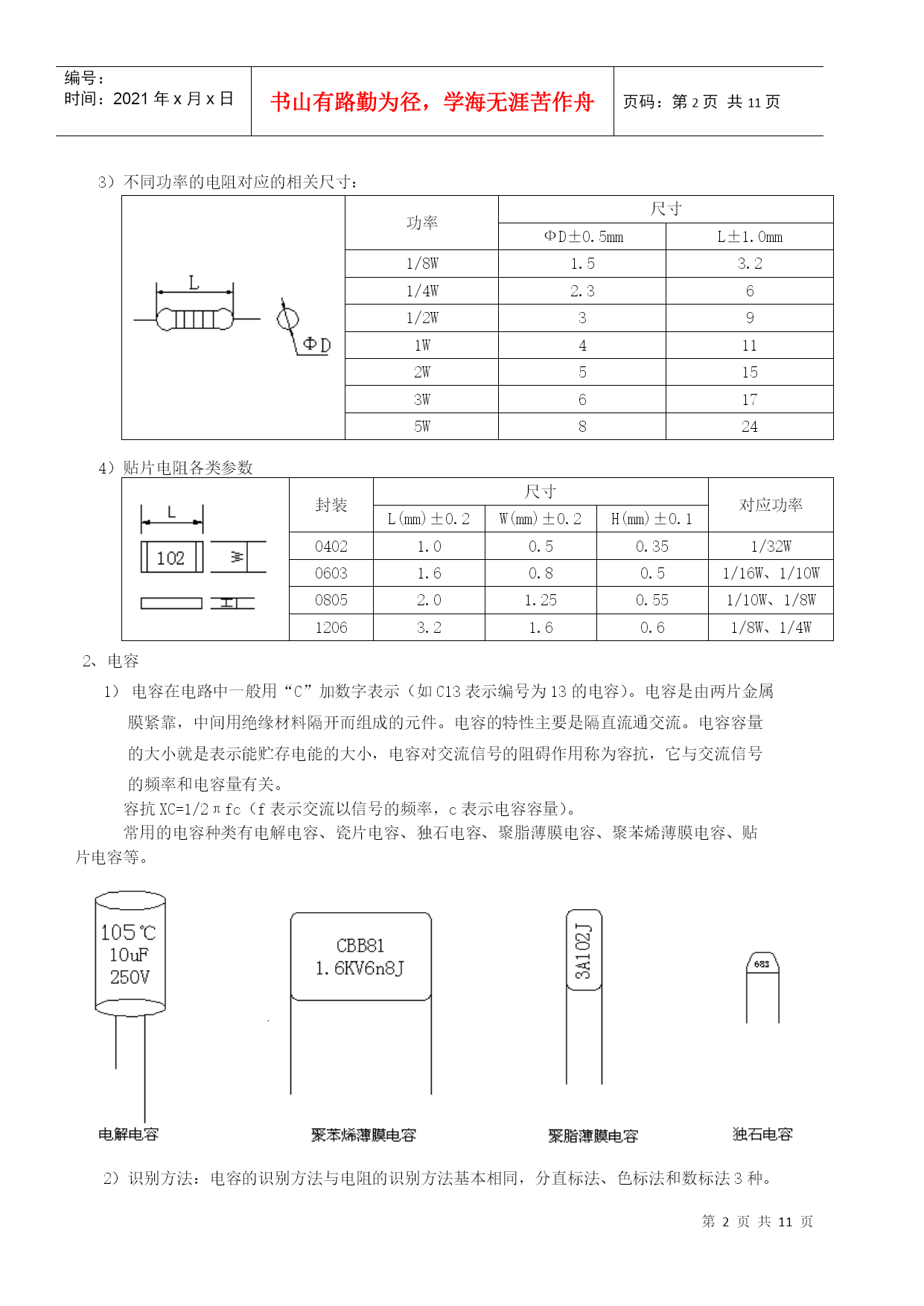

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE11页共NUMPAGES11页第PAGE\*MERGEFORMAT11页共NUMPAGES\*MERGEFORMAT11页电子知识培训资料一、常用元器件的识别1、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置等。常用电阻的种类有碳膜电阻、金膜电阻、水泥电阻、陶瓷电阻、贴片电阻等。1）参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧。电阻的参数标注方法有3种，即直标法、色标法和数标法。A、数标法主要用于贴片等小体积的电阻，数标法一般为三位数，前两位代表有效数，后一位代表倍率。如上图所示的贴片电阻102表示1KΩ。B、色环标注法使用最多。有四色环电阻、五色环电阻（精密电阻），色环标注法的前两条色环(四色环电阻)或前三条色环（五色环电阻）代表有效数字，倒数第二条代表倍率，最后一条代表误差。如:上图所示的色环电阻，它的前三条色环棕、绿、黑表示有效数字150，倒数第二条金色表示倍率X0.1，它的阻值为150X0.1=15Ω，最后一条棕色表示误差为±1%。2）电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色X0.01±10金色X0.1±5黑色0+0棕色1X10±1红色2X100±2橙色3X1000黄色4X10000绿色5X100000±0.5蓝色6X1000000±0.2紫色7X10000000±0.1灰色8X100000000白色9X10000000003）不同功率的电阻对应的相关尺寸：功率尺寸ФD±0.5mmL±1.0mm1/8W1.53.21/4W2.361/2W391W4112W5153W6175W8244）贴片电阻各类参数封装尺寸对应功率L(mm)±0.2W(mm)±0.2H(mm)±0.104021.00.50.351/32W06031.60.80.51/16W、1/10W08052.01.250.551/10W、1/8W12063.21.60.61/8W、1/4W2、电容电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。容抗XC=1/2πfc（f表示交流以信号的频率，c表示电容容量）。常用的电容种类有电解电容、瓷片电容、独石电容、聚脂薄膜电容、聚苯烯薄膜电容、贴片电容等。2）识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（μF）、纳法（nF）、皮法（PF）。其中：1法拉=103毫法=106微法=109纳法=1012皮法。容量大的电容其容量值在电容上直接标明，如上图所示的电解电容：10μF/250V。容量小的电容其容量值在电容上用字母表示或数字表示。如上图所示的聚苯烯薄膜电容：6n8=6.8nF。数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。如上图所示的聚脂薄膜电容：102表示10×102PF=1000PF。3）电容容量误差表符号FGJKLM允许误差±1%±2%±5%±10%±15%±20%如上图所示的聚脂薄膜电容102J：表示1000PF，误差为±5%。4）注意事项：电解电容有正负极之分，使用时注意不能插反。电解电容的正负极一般可从引脚的长短来识别，长脚为正、短脚为负。一般电容本身也会标明，“-”号指向的即是负极。电容上一般都有耐压值的标明，使用时注意电容两端的电压不能超过其值。如上图所示的聚苯烯薄膜电容的耐压为1600V。3、晶体二极管晶体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的二极管。1）作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管、快速二极管（如FR107）等。2）识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）
