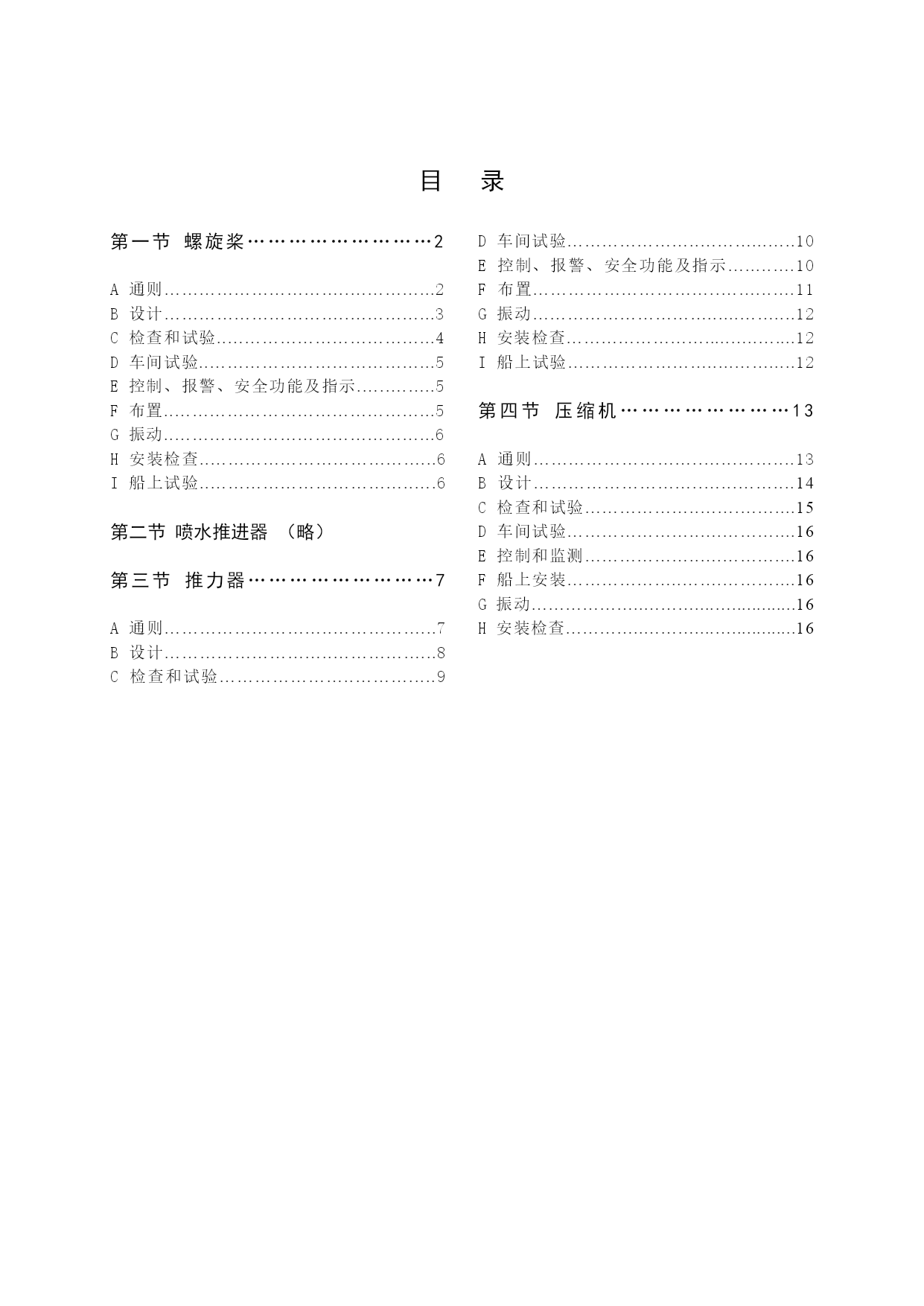

HYPERLINK""船舶/高速、轻型船舶和水面舰船入级规范新造船舶机械与系统主船级第4篇第5章旋转机械驱动装置2003年1月目录页码第一节螺旋桨…………………………………………………………2第二节喷水推进器（略）第三节推力器…………………………………………………………7第四节压缩机………………………………………………………13目录第一节螺旋桨………………………2A通则…………………………..…………...2B设计…………………………..…………...3C检查和试验..……………………………...4D车间试验..………………………………...5E控制、报警、安全功能及指示.….….…..5F布置..……………………………………...5G振动..……………………………………...6H安装检查..………………………………...6I船上试验..……………………………..….6第二节喷水推进器（略）第三节推力器………………………7A通则………………………..……………...7B设计………………………..……………...8C检查和试验…………………..……….....9D车间试验…………………..………...…..10E控制、报警、安全功能及指示….....….10F布置…………………………..……...….11G振动…………………………......……....12H安装检查…………………….....…..…....12I船上试验…………………….....…….....12第四节压缩机……………………13A通则………………………..…...……....13B设计………………………..…...……....14C检查和试验………………..…….……....15D车间试验…………………..….………....16E控制和监测………………..….………....16F船上安装………………..…….………....16G振动………………..………....….............16H安装检查…………..………....….............16第一节螺旋桨A通则A100适用范围101本节要求适用于需经认可的用于推进、操舵和改善船舶操纵性的螺旋桨。见第2章第1节A200（对于辅助侧推器，也可参见第3节A101）。102第2章描述了对旋转机械的所有基本要求，并作为第3、4和5章的基础。103下述被视为螺旋桨的一部分应提交认可：—桨叶—桨叶螺栓（如有）—桨毂—螺距控制机构（如有）对于螺旋桨在轴上的安装，见第4章第1节。104关于冰区加强船舶的螺旋桨，见本规范第5篇第1章。105螺旋桨应有NV证书。A200送审文件201表A1中的图纸和资料应尽可能提交认可。图纸应清楚的表明详细尺寸、布置和材料规格及热处理工艺。对于钢制的桨叶、桨毂、桨叶螺栓，应给出超声波试验认可标准（或参照）。设计参数如主机功率、桨叶转速、最大船速和冰级应予说明，参见第4章第3节A101。制造公差级（ISO484）应在螺旋桨图上说明。202对于仪表及自动化，包括基于计算机的控制和监视，见第9章第1节。表A1送审文件适用范围部件认可（A）资料信息（I）设计要求参考整体式定距桨整体浇铸螺旋桨A见入级附注41.5组装式定距桨和可调桨桨叶A见入级附注41.5桨叶螺栓A见B400桨毂A可调桨螺距控制机构A见B300液压系统示意图1）A见本规范F300和第6章第5节H100操作指导3）I见E102所有型式的螺旋桨螺旋桨在轴上的安装2）A安装指导I控制、报警、安全功能和指示原理图A见E100操作说明书I随动导流螺旋桨随动导流螺旋桨的布置I见F2001）包括许可操纵伺服压力、油滤器以及最小油清洁度说明。2）数据和计算书。3）仅在螺距调整的情况下用作原动机的负荷控制。B设计B100一般要求101螺旋桨材料应与第2篇第1章和第2篇第2章的要求一致。对于其它材料，其机械性能和化学成分的详细数据应提交本社认可。若递交了足够的介绍文件资料，疲劳特性不同于表B1的也予认可。表B1材料性能材料材料常数U1（N/mm2）材料常数U2最小屈服强度σy（N/mm2）最小抗拉强度σB（N/mm2）锰-黄铜（CU1）550.15175440镍-锰-黄铜（CU2）550.15175440镍-铝-青铜（CU3）800.18245590锰-铝-青铜（CU4）750.18275630马氏体/铁素体不锈钢（13-1）600.20440590马氏体/铁素体/奥氏体不锈钢（16-5）700.20540760马氏
