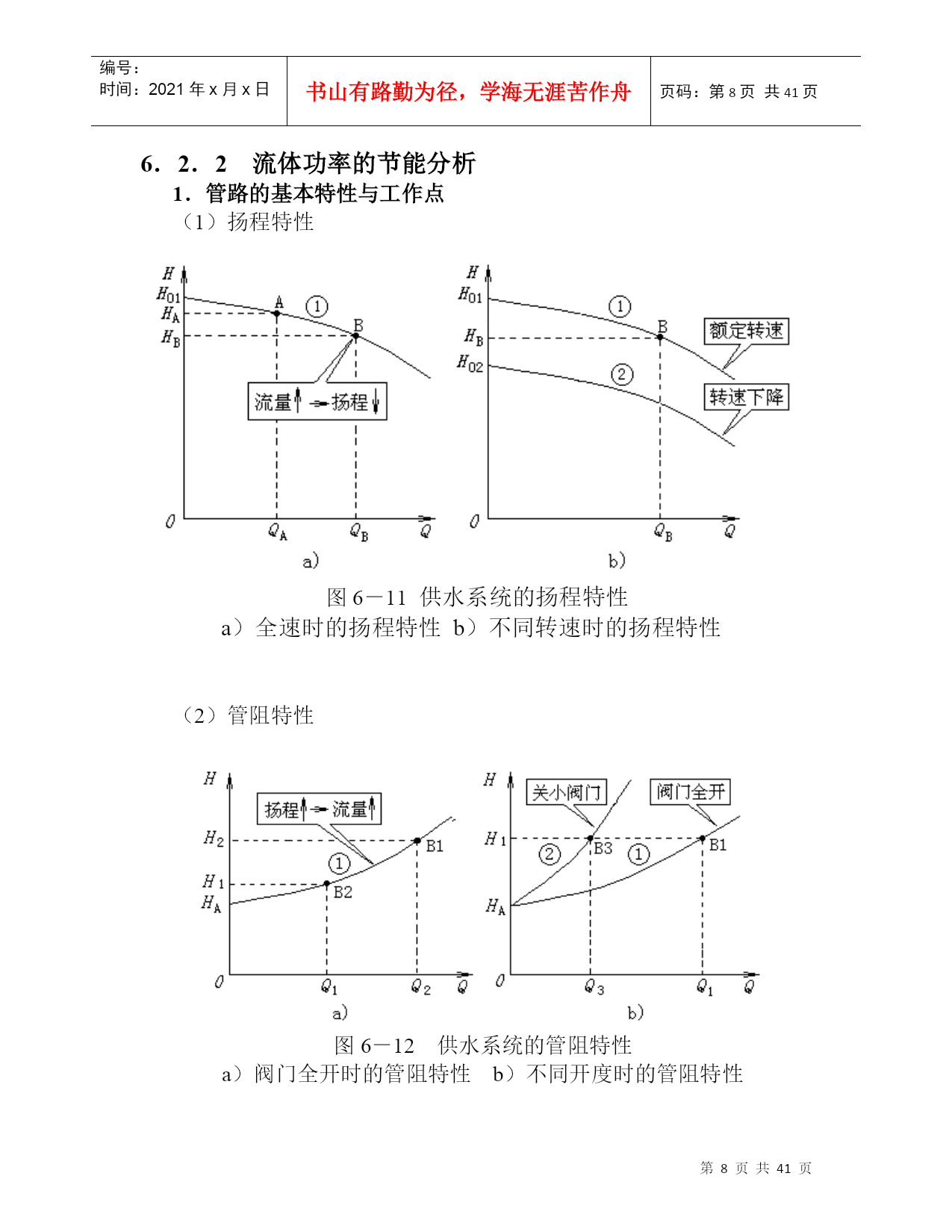

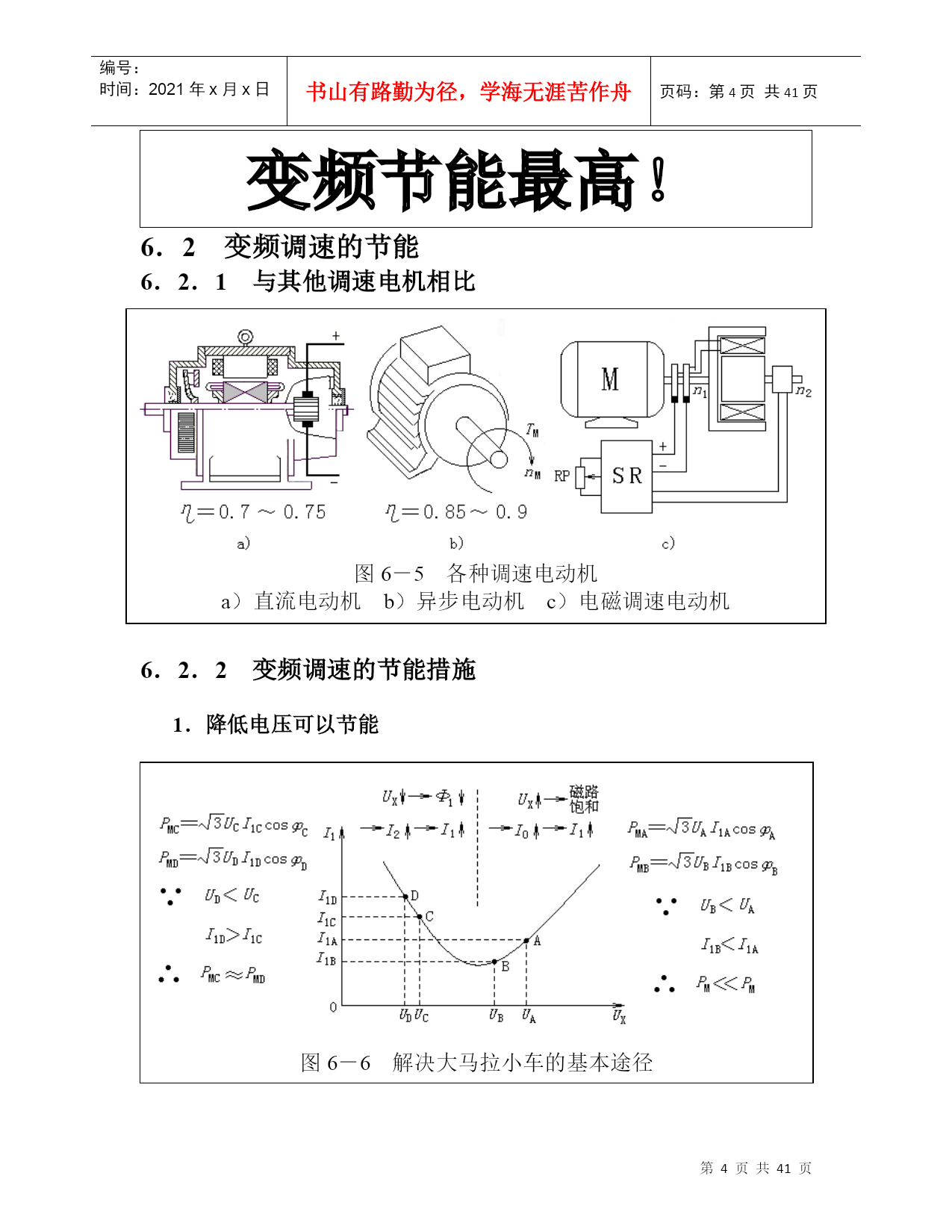

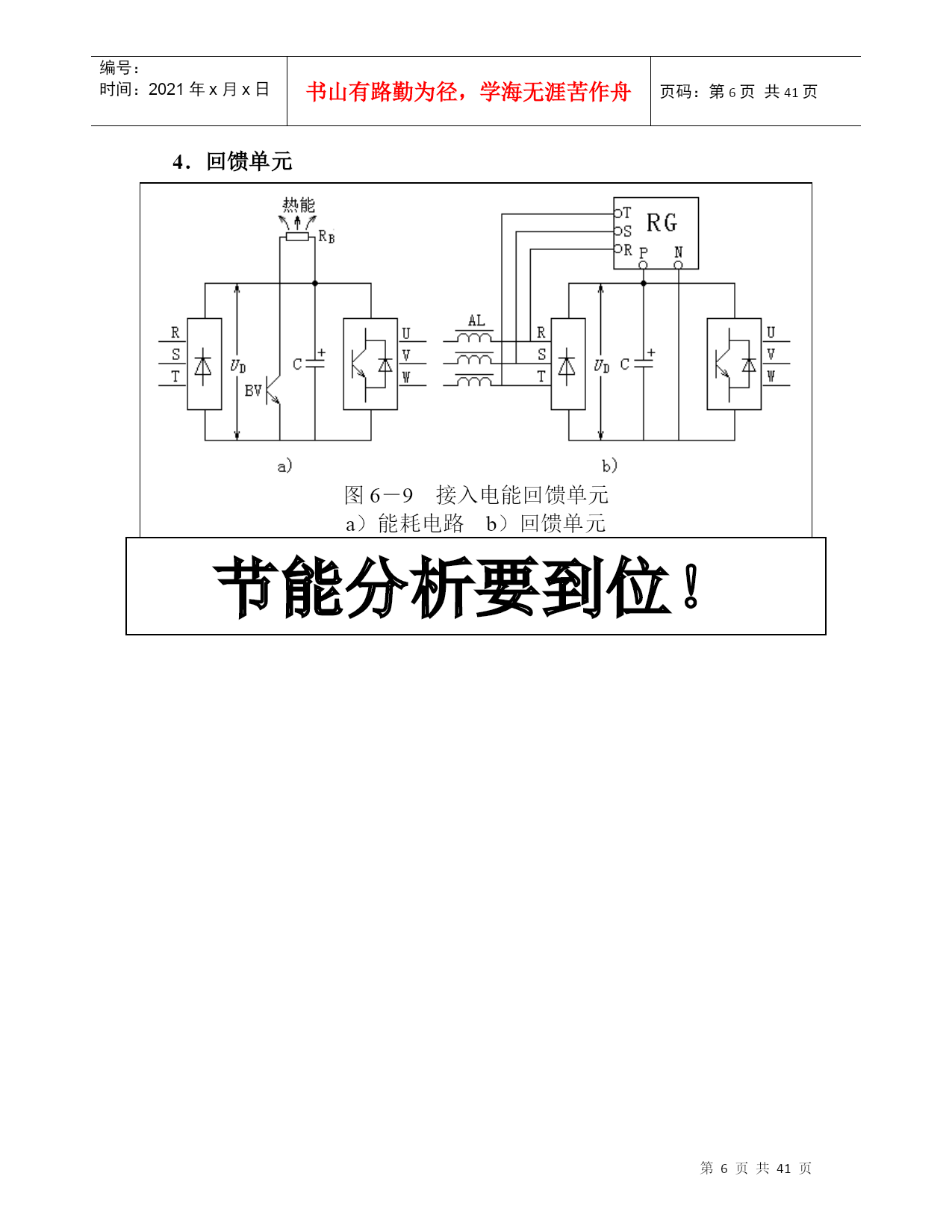

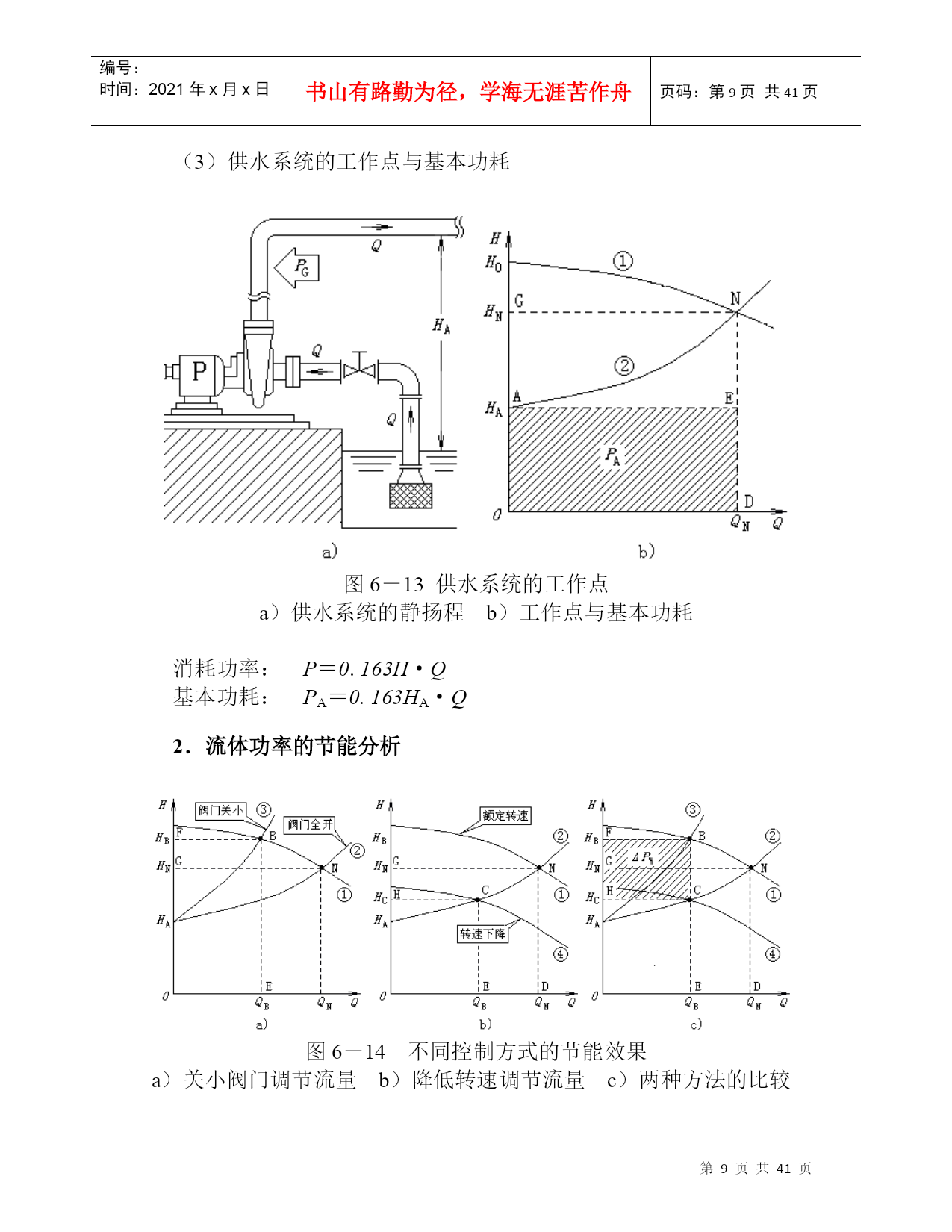

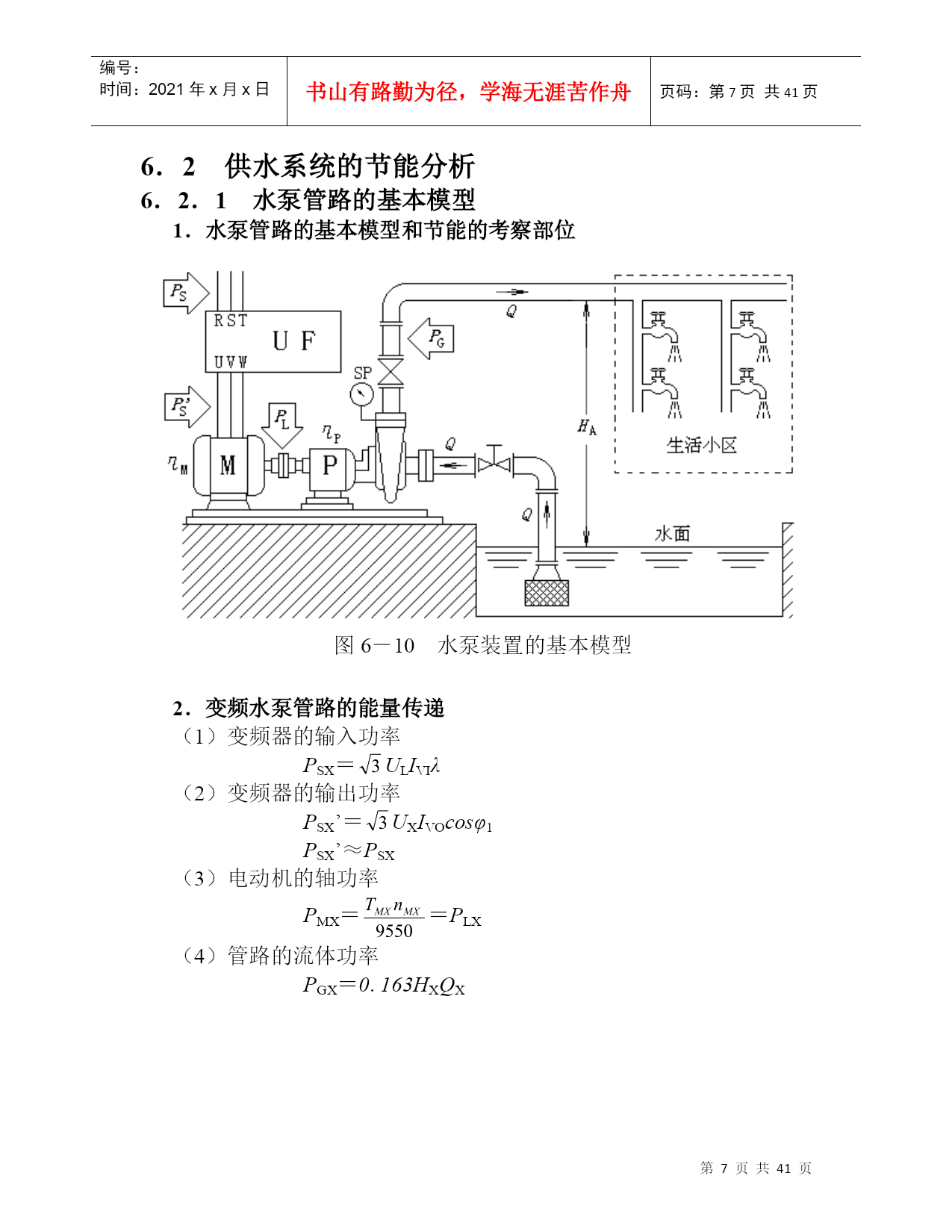

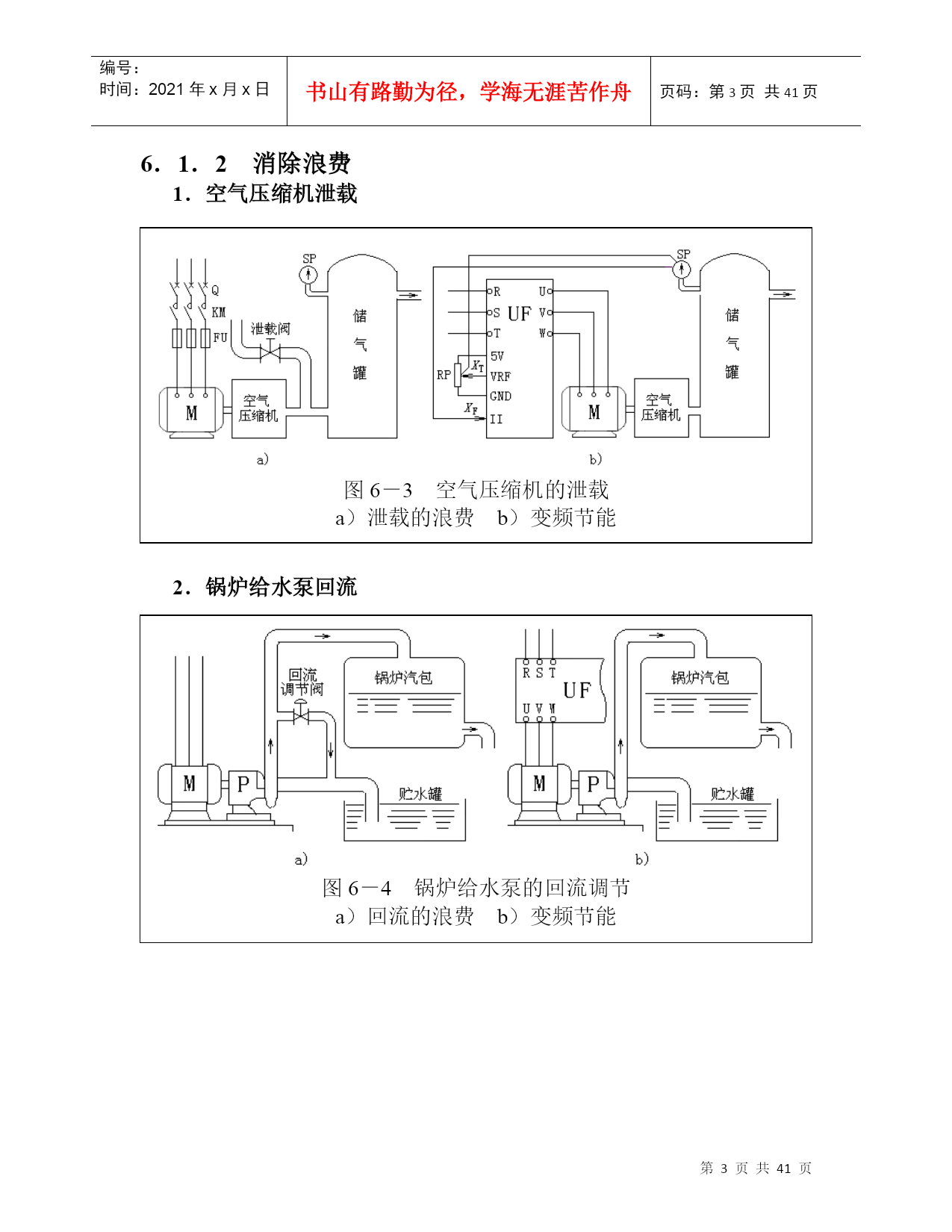

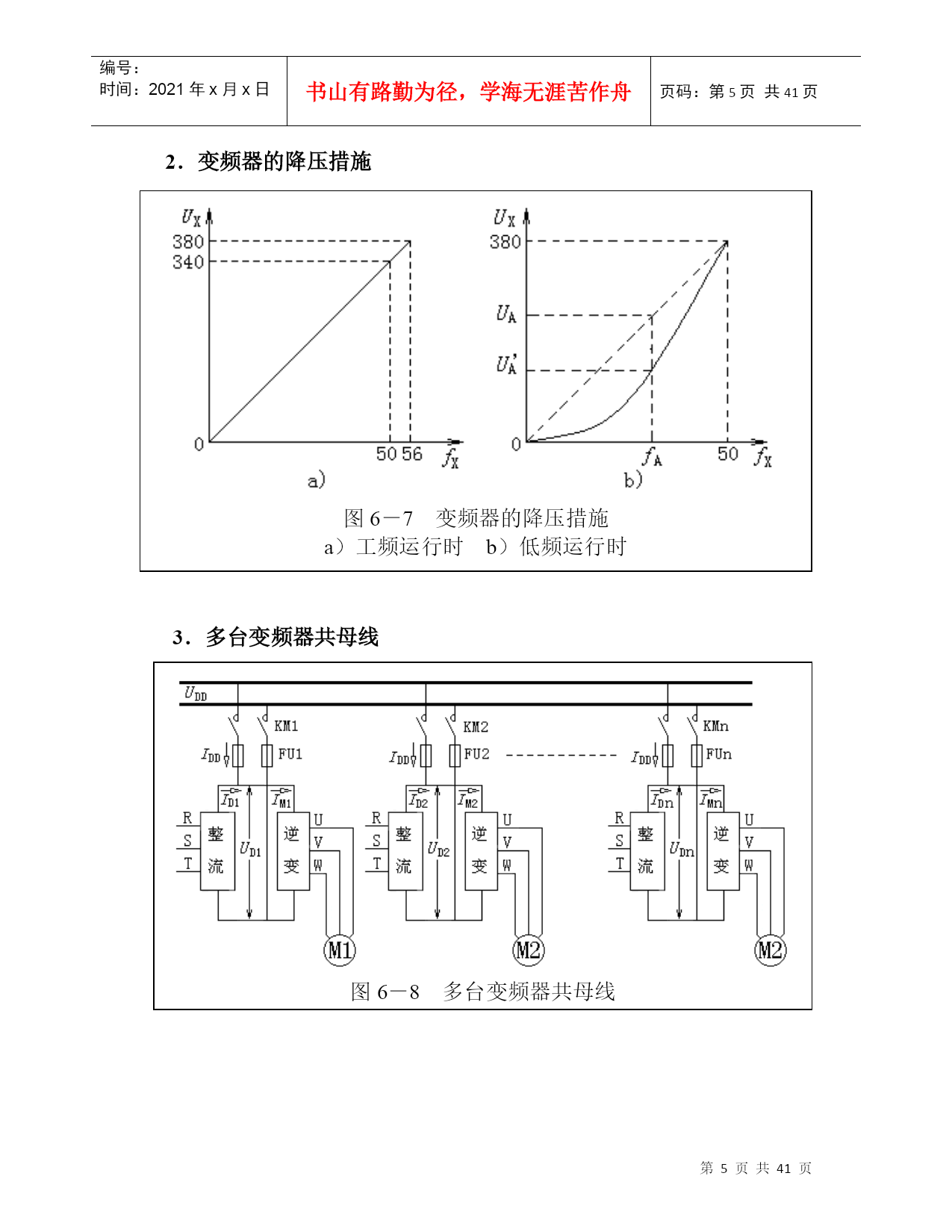

编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第PAGE41页共NUMPAGES41页第PAGE\*MERGEFORMAT41页共NUMPAGES\*MERGEFORMAT41页风水这边独好!第6章变频器的节能和故障分析6.1节能的几个方面6.1.1调速可以节能1.恒转矩负载图6-1恒转矩负载的变速运行a)全速运行b)低速运行c)功率特性2.二次方律负载图6-2二次方律负载的变速运行a)全速运行b)变速运行c)功率特性6.1.2消除浪费1.空气压缩机泄载图6-3空气压缩机的泄载a)泄载的浪费b)变频节能图6-4锅炉给水泵的回流调节a)回流的浪费b)变频节能2.锅炉给水泵回流变频节能最高!6.2变频调速的节能图6-5各种调速电动机a)直流电动机b)异步电动机c)电磁调速电动机6.2.1与其他调速电机相比6.2.2变频调速的节能措施1.降低电压可以节能图6-6解决大马拉小车的基本途径2.变频器的降压措施图6-7变频器的降压措施a)工频运行时b)低频运行时图6-8多台变频器共母线3.多台变频器共母线4.回馈单元图6-9接入电能回馈单元a)能耗电路b)回馈单元节能分析要到位!6.2供水系统的节能分析6.2.1水泵管路的基本模型图6-10水泵装置的基本模型1.水泵管路的基本模型和节能的考察部位2.变频水泵管路的能量传递(1)变频器的输入功率PSX=ULIVIλ(2)变频器的输出功率PSX’=UXIVOcosφ1PSX’≈PSX(3)电动机的轴功率PMX==PLX(4)管路的流体功率PGX=0.163HXQX6.2.2流体功率的节能分析1.管路的基本特性与工作点图6-11供水系统的扬程特性a)全速时的扬程特性b)不同转速时的扬程特性(1)扬程特性(2)管阻特性图6-12供水系统的管阻特性a)阀门全开时的管阻特性b)不同开度时的管阻特性(3)供水系统的工作点与基本功耗图6-13供水系统的工作点a)供水系统的静扬程b)工作点与基本功耗消耗功率:P=0.163H·Q基本功耗:PA=0.163HA·Q图6-14不同控制方式的节能效果a)关小阀门调节流量b)降低转速调节流量c)两种方法的比较2.流体功率的节能分析3.节约功率并非单调函数图6-15节能效果与流量的关系a)流量大b)流量减小c)流量更小6.2.3轴功率的节能分析1.水泵的机械特性图6-16离心式水泵的机械特性a)全速运行b)低速运行TL=T0+KT·nL2图6-17轴功率与流量的关系a)流体功率节能特点b)水泵的效率c)轴功率与流量的关系2.轴功率节能效果与流体功率的差别6.2.4电功率的节能分析1.电动机的输入功率PM=U1I1cosφ1当fX<fN时(1)UX的大小取决于U/f比(由预置转矩提升决定)(2)电流I1X的变化规律见电流-电压曲线[I1X=f(UX)]图6-18转矩提升与节能a)U∕f线b)低频时的工况2.节能效果与U/f比3.小结图6-19供水系统节能小结6.3全面评价经济效益6.3.1故障减少的效益6.3.2设备寿命延长的效益6.3.3产品质量提高的效益图6-20浆纱机示意图(1)浆纱机变频调速可使各单元张力一致。图6-21无心磨床a)观察火花b)调节频率(2)无心磨床一面观察火花,一面调节频率,可提高光洁度。6.3.4意外惊喜带来的效益休息15分钟灵不灵当场试验!6.4新购变频器的试验6.4.1通电试验1.通电前的准备图6-22变频器绝缘电阻的测量2.通电后的观察图6-23变频器的通电试验a)观察面板和风机b)测量输出电压3.熟悉变频器的面板图6-24变频器的面板a)康沃G3系列b)富士G11S系列c)安川G7系列模式转换康沃之MODE键、富士之PRG健、安川之MENU键。读出与写入康沃之ENTER键、富士之FUNC∕DATA健、安川
