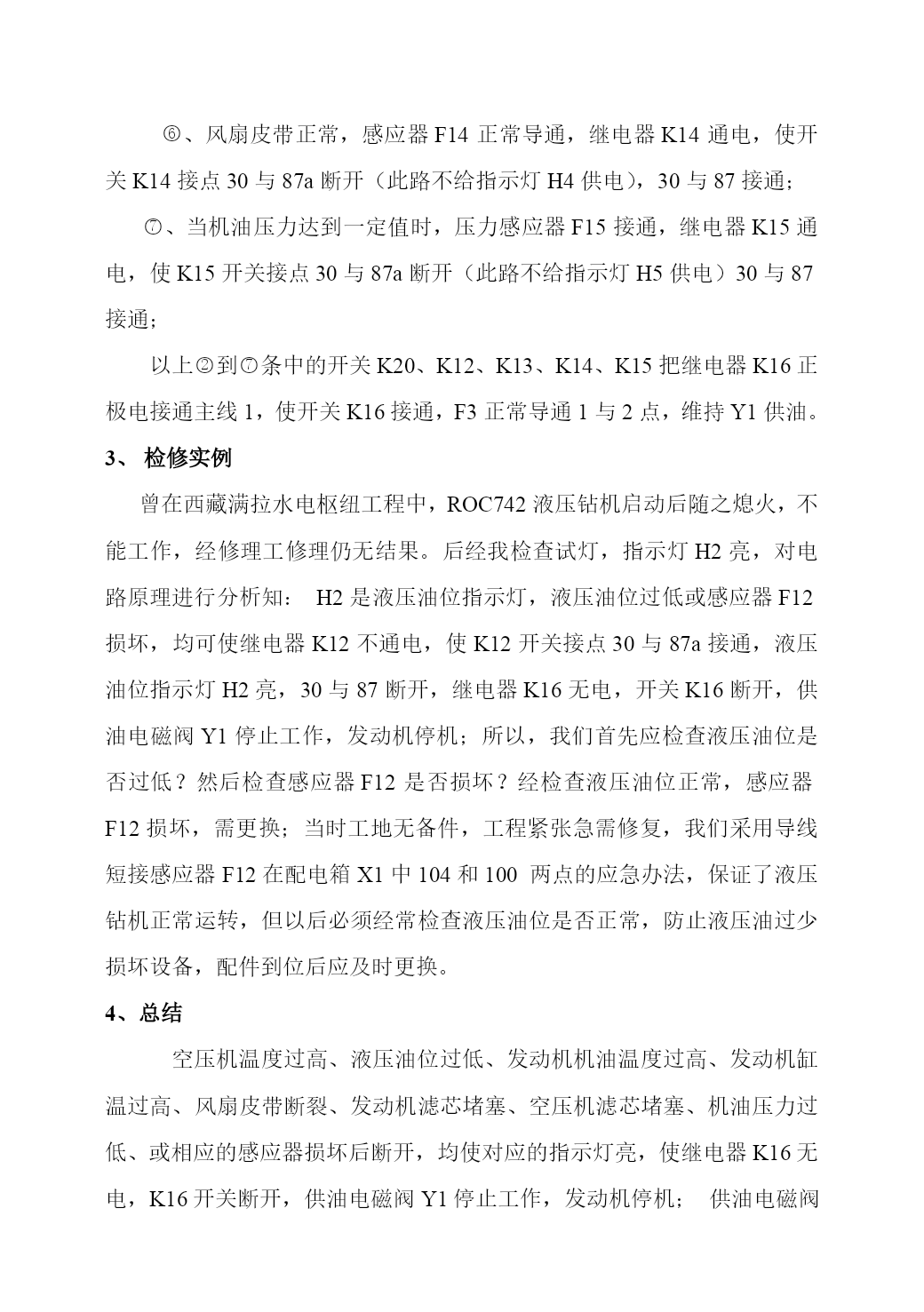

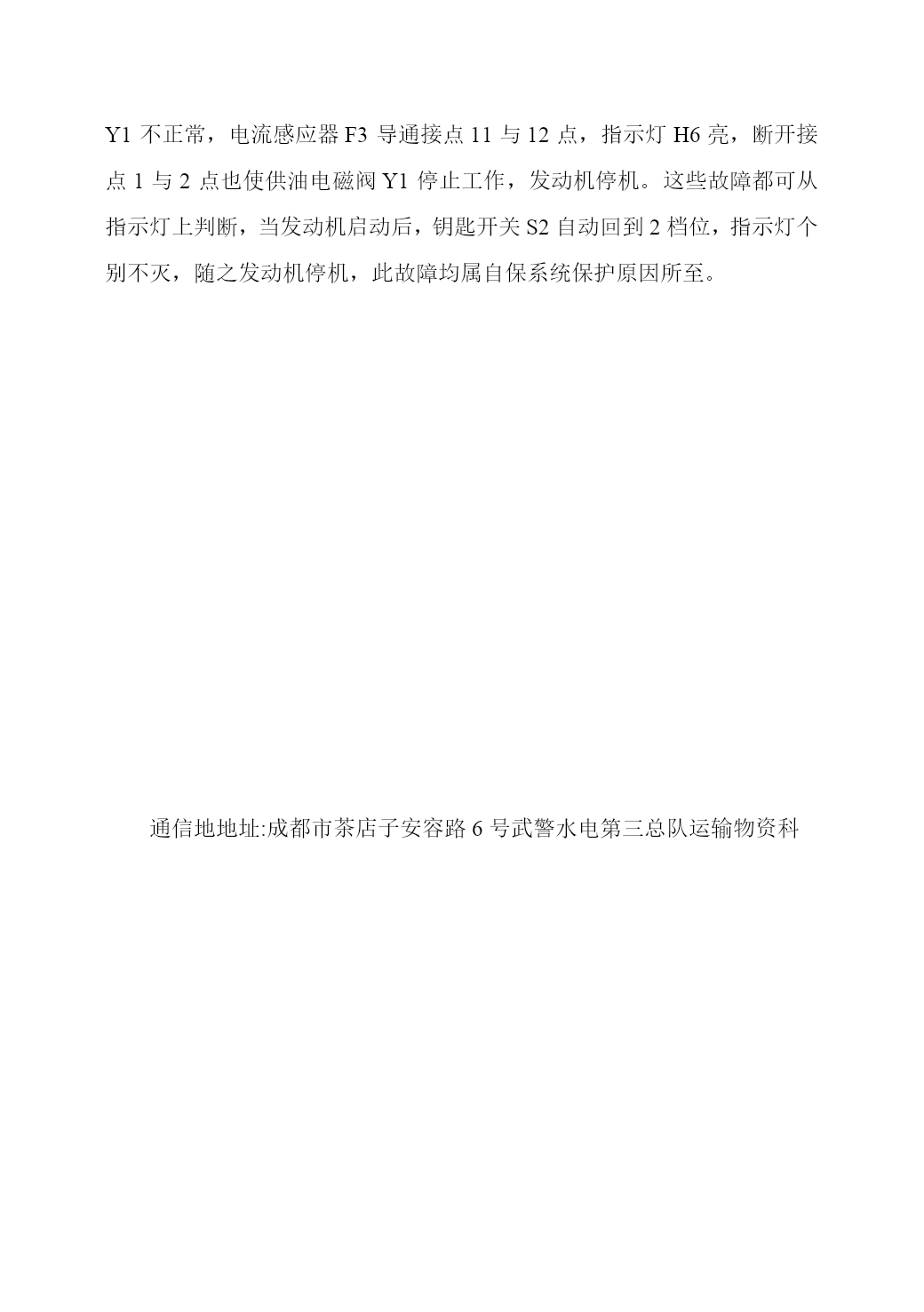

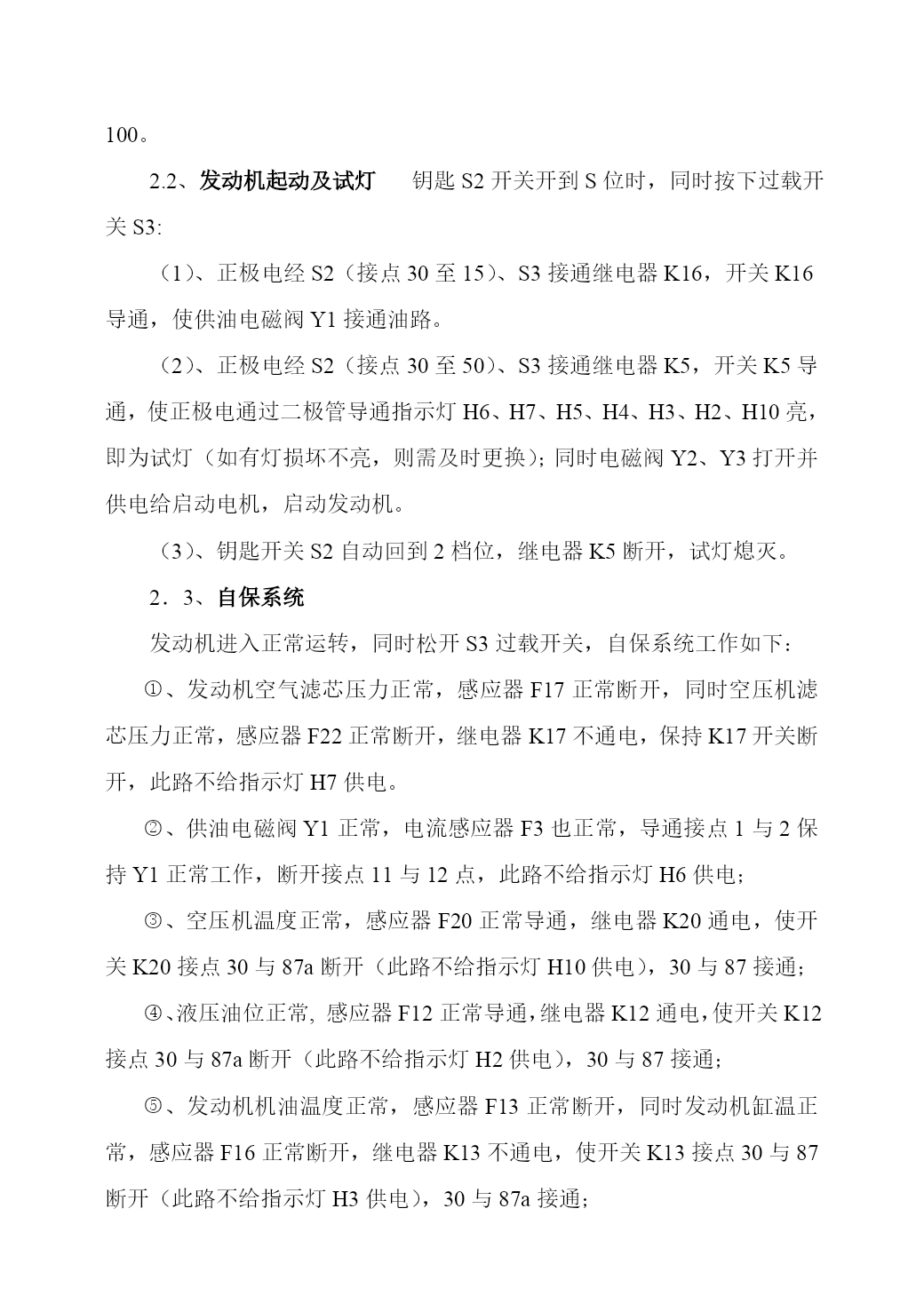

AtlasCopcoROC742液压钻机自保系统电路分析与维修张大平张元希武警水电第三总队后勤部运输物资科摘要：本文主要介绍了阿特拉斯ROC742液压钻机电路工作原理及自保系统故障分析。关键词：液压钻机自保系统维修概论ROC742是全液压单人履带式露天钻机。该机为全天候机型，特别适应于露天矿山台阶式钻孔和土木工程钻孔作业，以及其他的机械化生产性钻孔作业。该机采用风冷发动机驱动液压系统向钻机供液压动力，完成钻机所有作业；并驱动空压机，提供钻孔冲洗和凿岩机内部润滑的动力。ROC742钻机装备了自动保护系统；如有油位低、油压过低、滤芯堵塞、风扇皮带断裂、发动机温度过高、空压机机油冷却温度过高等问题，自保系统将自动切断发动机供油系统，整机停止运转，起到保护作用。工作原理（如图）2.1、预热及主线供电当钥匙S2开关开到S位时，开关接点30与接点50、接点15均接通；（1）、（冬天）预热继电器K9通电，接通预热电阻，即开始给发动机预热，同时预热指示灯H1亮，R1预热到一定值时，接通继电器K11，开关K11断开，使指示灯H1熄灭。（2）、继电器K4通电，开关K4导通，使蓄电瓶正极接正极主线1。（3）、继电器K2通电，开关K2导通，使继电器K1也通电，保持蓄电瓶负极搭铁接负极主线100。2.2、发动机起动及试灯钥匙S2开关开到S位时，同时按下过载开关S3:（1）、正极电经S2（接点30至15）、S3接通继电器K16，开关K16导通，使供油电磁阀Y1接通油路。（2）、正极电经S2（接点30至50）、S3接通继电器K5，开关K5导通，使正极电通过二极管导通指示灯H6、H7、H5、H4、H3、H2、H10亮，即为试灯（如有灯损坏不亮，则需及时更换）；同时电磁阀Y2、Y3打开并供电给启动电机，启动发动机。（3）、钥匙开关S2自动回到2档位，继电器K5断开，试灯熄灭。2．3、自保系统发动机进入正常运转，同时松开S3过载开关，自保系统工作如下：eq\o\ac(○,1)、发动机空气滤芯压力正常，感应器F17正常断开，同时空压机滤芯压力正常，感应器F22正常断开，继电器K17不通电，保持K17开关断开，此路不给指示灯H7供电。eq\o\ac(○,2)、供油电磁阀Y1正常，电流感应器F3也正常，导通接点1与2保持Y1正常工作，断开接点11与12点，此路不给指示灯H6供电；eq\o\ac(○,3)、空压机温度正常，感应器F20正常导通，继电器K20通电，使开关K20接点30与87a断开（此路不给指示灯H10供电），30与87接通；eq\o\ac(○,4)、液压油位正常,感应器F12正常导通，继电器K12通电，使开关K12接点30与87a断开（此路不给指示灯H2供电），30与87接通；eq\o\ac(○,5)、发动机机油温度正常，感应器F13正常断开，同时发动机缸温正常，感应器F16正常断开，继电器K13不通电，使开关K13接点30与87断开（此路不给指示灯H3供电），30与87a接通；eq\o\ac(○,6)、风扇皮带正常，感应器F14正常导通，继电器K14通电，使开关K14接点30与87a断开（此路不给指示灯H4供电），30与87接通；eq\o\ac(○,7)、当机油压力达到一定值时，压力感应器F15接通，继电器K15通电，使K15开关接点30与87a断开（此路不给指示灯H5供电）30与87接通；以上eq\o\ac(○,2)到eq\o\ac(○,7)条中的开关K20、K12、K13、K14、K15把继电器K16正极电接通主线1，使开关K16接通，F3正常导通1与2点，维持Y1供油。检修实例曾在西藏满拉水电枢纽工程中，ROC742液压钻机启动后随之熄火，不能工作，经修理工修理仍无结果。后经我检查试灯，指示灯H2亮，对电路原理进行分析知：H2是液压油位指示灯，液压油位过低或感应器F12损坏，均可使继电器K12不通电，使K12开关接点30与87a接通，液压油位指示灯H2亮，30与87断开，继电器K16无电，开关K16断开，供油电磁阀Y1停止工作，发动机停机；所以，我们首先应检查液压油位是否过低？然后检查感应器F12是否损坏？经检查液压油位正常，感应器F12损坏，需更换；当时工地无备件，工程紧张急需修复，我们采用导线短接感应器F12在配电箱X1中104和100两点的应急办法，保证了液压钻机正常运转，但以后必须经常检查液压油位是否正常，防止液压油过少损坏设备，配件到位后应及时更换。4、总结空压机温度过高、液压油位过低、发动机机油温度过高、发动机缸温过高、风扇皮带断裂、发动机滤芯堵塞、空压机滤芯堵塞、机油压力过低、或相应的感应器损坏后断开，均使对应的指示灯亮，
