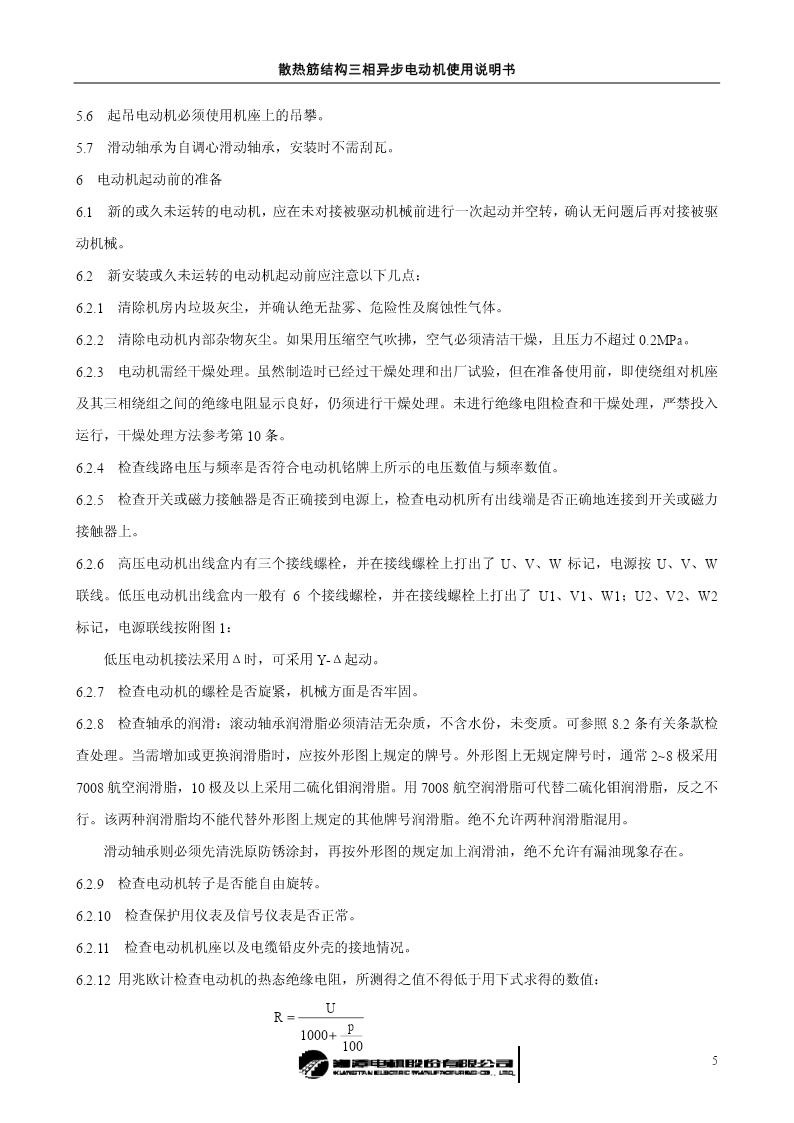

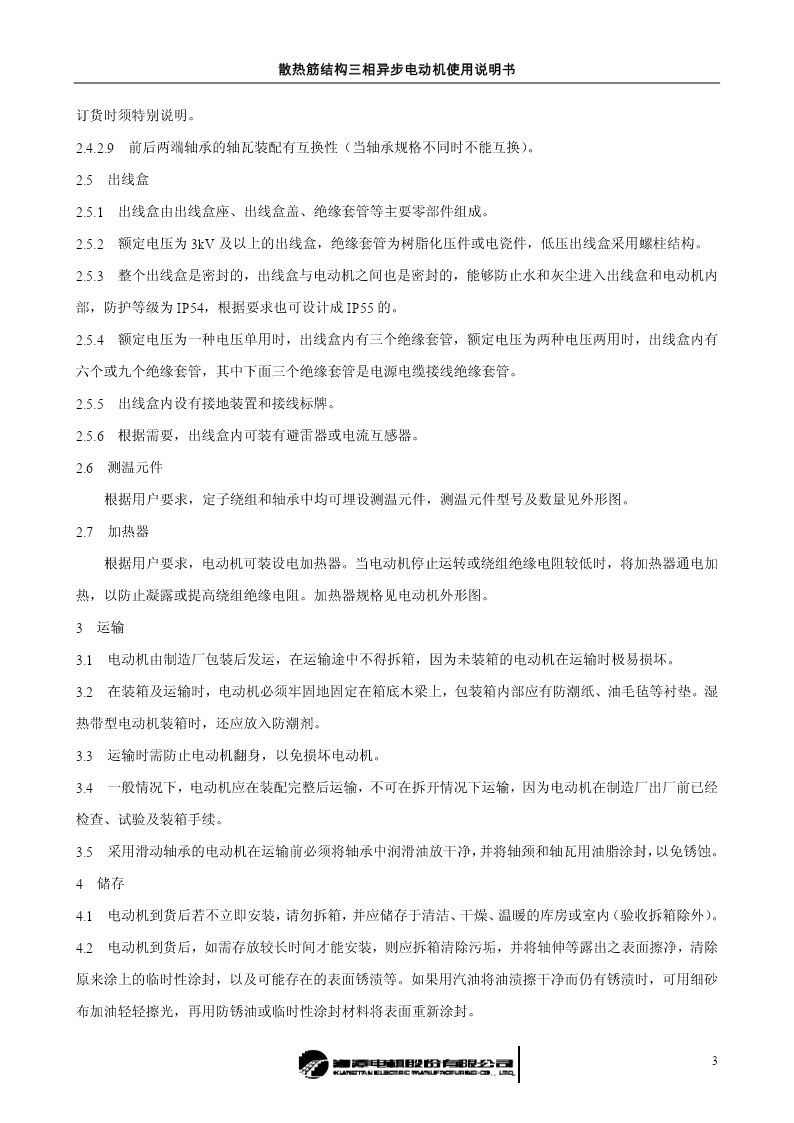

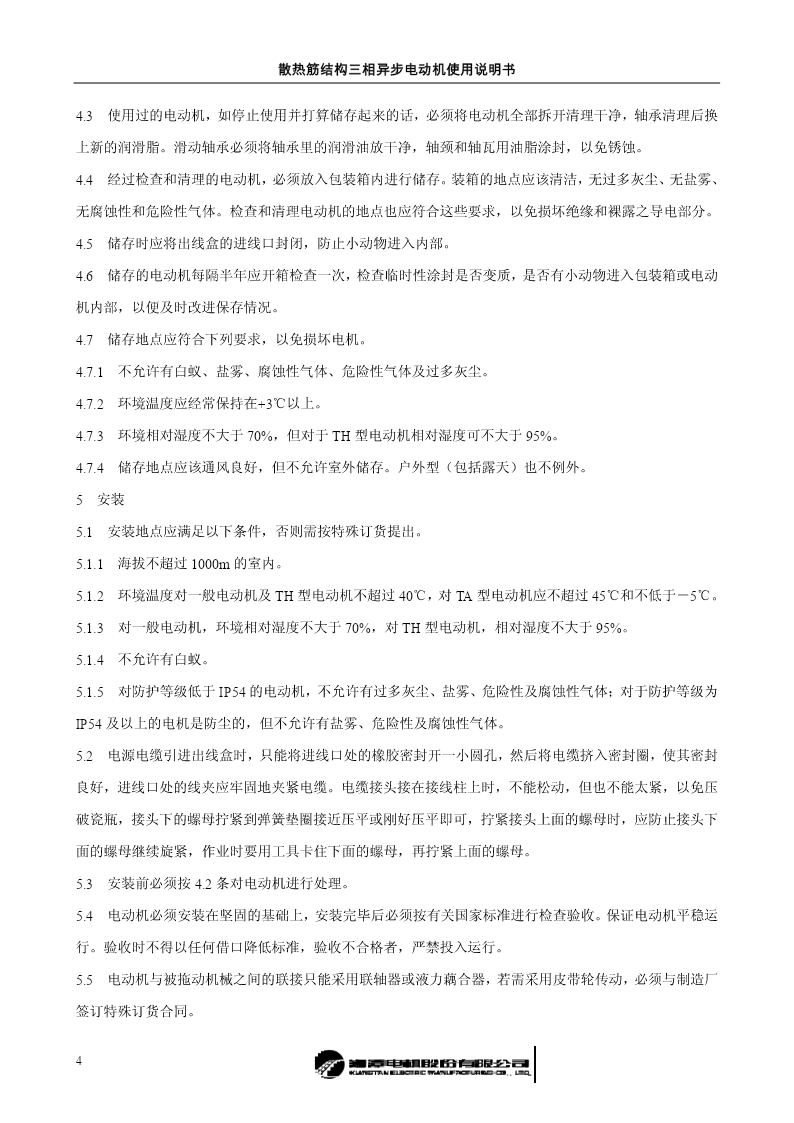

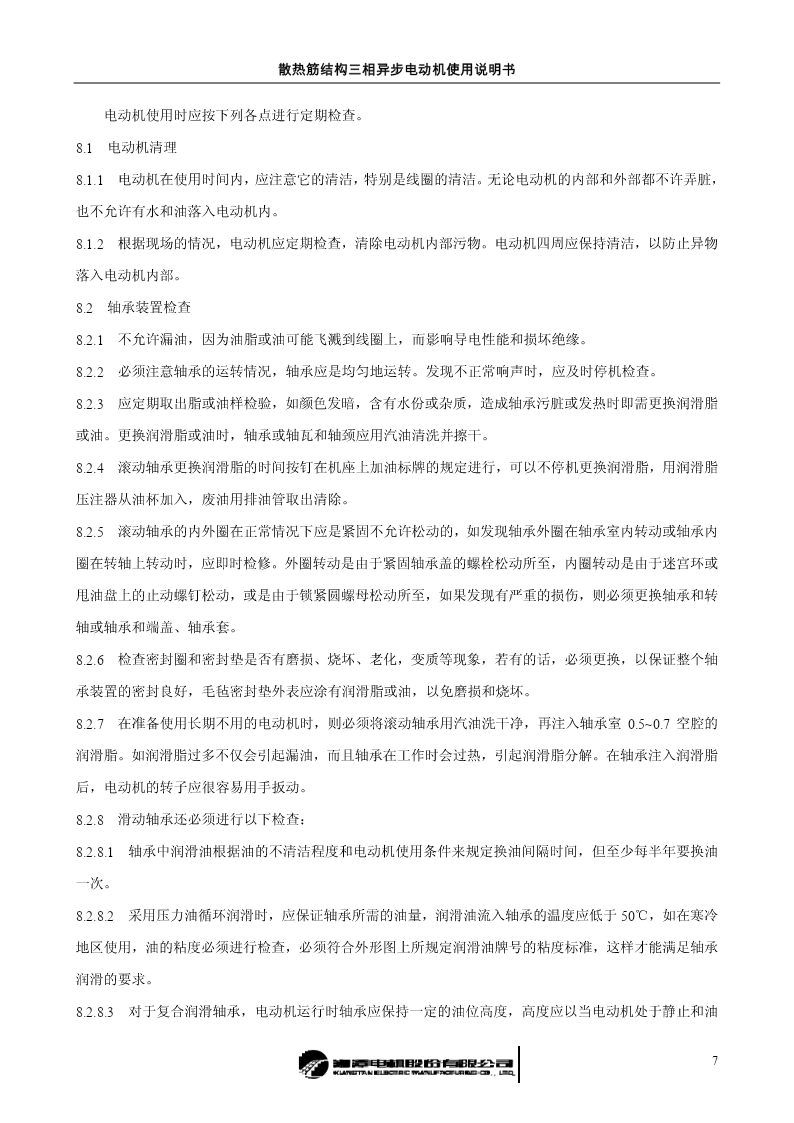

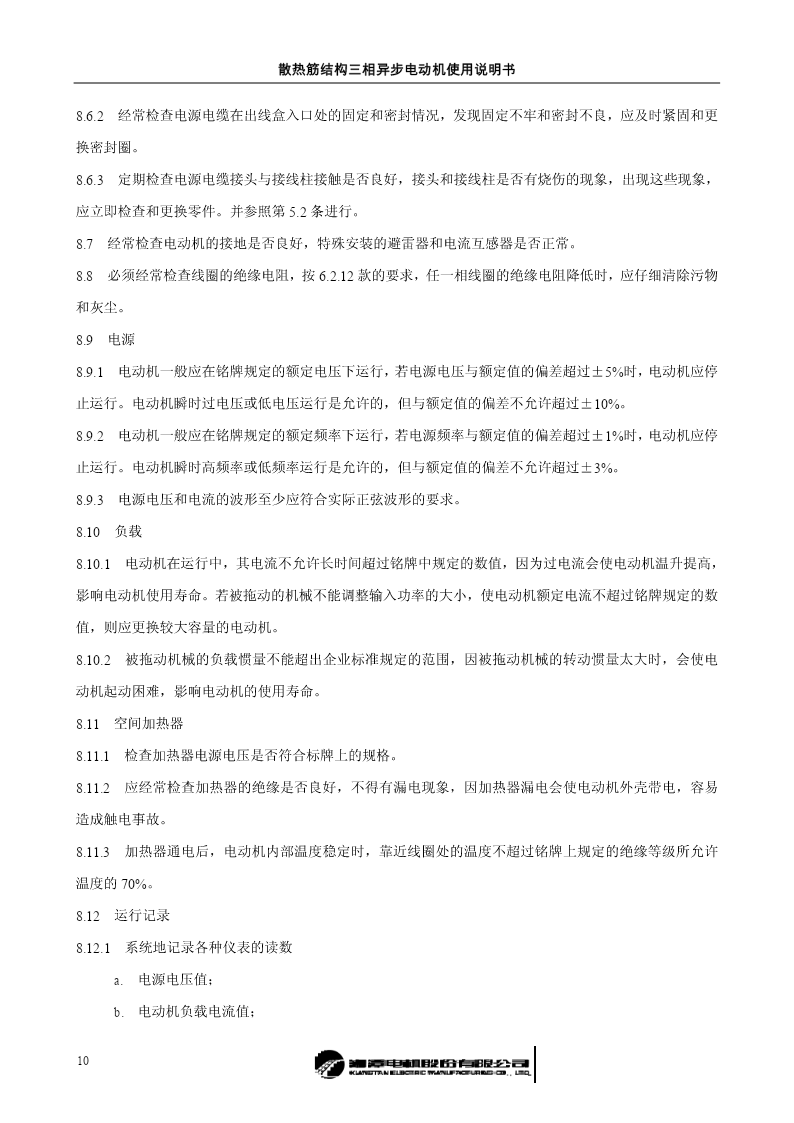

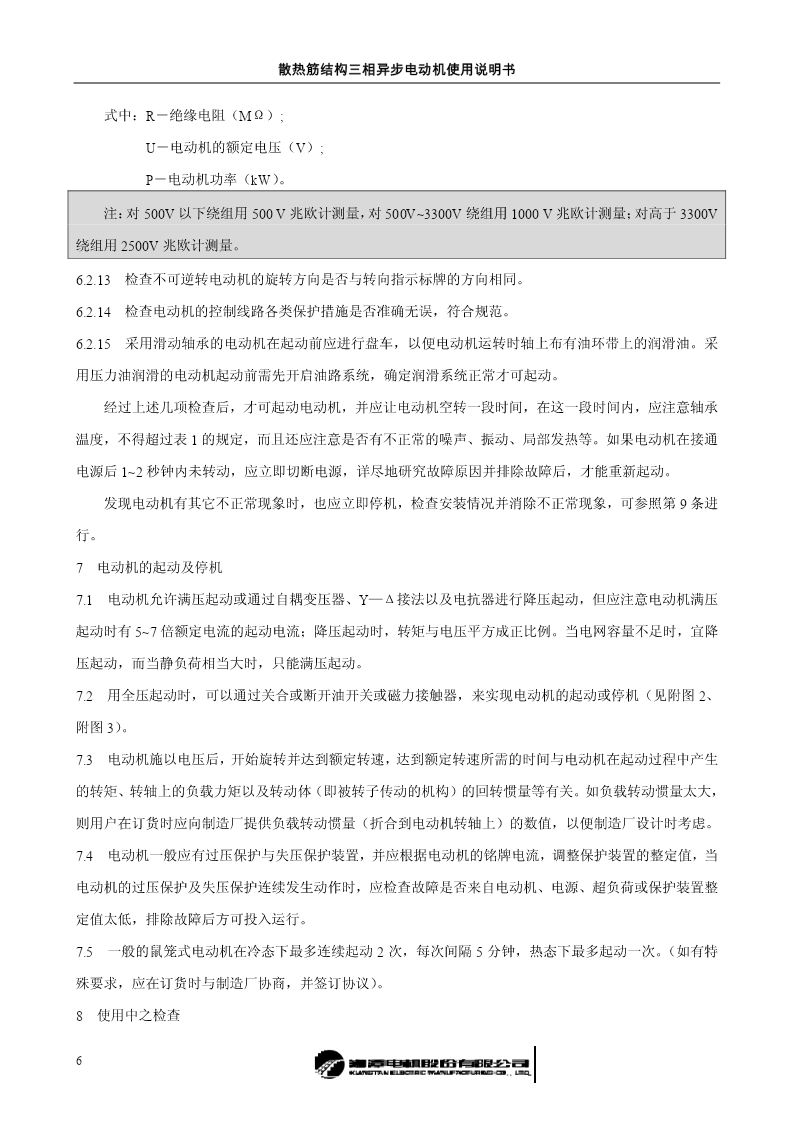

散热筋结构三相异步电动机使用说明书本使用说明书随订购的电动机供给。其中介绍了该电动机的结构、储运、安装产品的要求和注意事项，以及使用、维护产品的要求、方式方法和注意事项，各方面的专业技术人员必须认真阅读此使用说明书，并参照执行。同时认真审阅随机提供的外形图和电动机上的铭牌、标牌、警示牌等。只有严格按照本使用说明书、外形图、铭牌、标牌、接线牌和警示牌进行安装、使用和维护电动机，湘潭电机股份有限公司的保用单才生效。本使用说明书不可能包括安装、使用和维护方面一切可能发生的问题，如果所发生的问题未包括在本使用说明书和外形图中，请与湘潭电机股份有限公司联系。1一般说明1.1本使用说明书适用于散热筋结构一般用途三相异步电动机及其派生产品。1.2安装方式为IMB3。1.3防护等级：一般有IP44、IP54。1.4冷却方式为IC411或IC416。1.5旋转方向1.5.1轴伸端端盖上钉有转向指示标牌，应按标牌指示的方向旋转，不得逆转。1.5.2无转向指示标牌电动机的旋转方向，按U、V、W相序接线，从轴伸端看为顺时针方向，也允许按反时针方向旋转。但必须在电动机停转后反向，停转前也不允许反接电源制动。2结构说明本电动机的基本结构型式为自通风冷却型式，冷却方式为IC411或IC416，电动机的主要零部件有定子、转子、轴承装置、机座及出线盒等。现将其主要零部件简述如下：2.1机座对防护等级为IP54、IP44的电动机，其机座为表面带有散热筋的全封闭型的铸铁件或焊接件，机座上有接地螺栓，并在其附近设置了明显的保护接地标志。2.2定子2.2.1定子铁芯用0.50mm厚、两面涂以绝缘漆的冷轧硅钢片叠压而成，硅钢片叠压后用扣片焊牢在两端的压圈上将铁芯固紧。2.2.2定子线圈为双层短距散下线圈或成型线圈，嵌入槽内以槽楔固定，线圈端部用涤纶套管扎紧，经浸漆处理后压入机座，成为一个整体。2.3转子转子铁心用0.5mm厚、两面涂以绝缘漆的冷轧硅钢片叠压经铸铝后而成，端环与风叶一道铸出。这种1散热筋结构三相异步电动机使用说明书转子运行可靠，并且有较好的起动性能。转子也可采用铜条结构。2.4轴承装置2.4.1滚动轴承装置2.4.1.1滚动轴承装置为三轴承结构，在轴伸端用一个滚柱轴承和一个球轴承并列，滚柱轴承只承受径向负荷，球轴承只承受轴向负荷，而在非轴伸端用一个滚柱轴承。也可为两轴承结构，轴伸端用一个滚柱轴承，非轴伸端用一个球轴承。2.4.1.2为了防止轴承圈在电动机运行中发生转动现象，轴承外圈由内外轴承盖止口压牢，轴承盖紧固在轴承套或端盖上。轴承内圈由迷宫环顶紧。2.4.1.3无论是轴伸端的轴承密封装置，还是非轴伸端的轴承密封装置，都是采用迷宫式结构，并用密封圈密封，不仅可防止轴承室的润滑脂漏到电动机内部，损坏线圈的绝缘，还可以防止外面的灰尘和水进入轴承室，保持轴承清洁。2.4.1.4装有加油管和排油管，便于更换润滑脂，并在机座上钉有标牌，指示加、排油管的位置和加油时间。可以不停机加油和排油(中心高280mm及以下电动机，没有加、排油装置)。2.4.1.5轴承装置的防护等级为IP54。根据需要可设计成IP55，如户外型（露天）使用的电动机。2.4.1.6所供给电动机的轴承型号规格和润滑脂牌号，可见随机提供的外形图。2.4.2滑动轴承装置2.4.2.1滑动轴承是电动机的一个独立部件，固定在电动机端盖上。2.4.2.2在滑动轴承两面均设有进油孔、油位观察孔或出油孔、轴承测温元件安装孔、排油孔、加热器孔。其中进油孔和出油孔是供压力油循环润滑的。2.4.2.3滑动轴承为端盖式自调心球面滑动轴承，轴瓦与轴承座、轴承盖为球面接触。2.4.2.4滑动轴承采用浮动式迷宫密封与气密封结构，有利于防止轴承漏油。2.4.2.5滑动轴承在非轴伸端轴承座上贴有一绝缘层以防止电动机轴电流。2.4.2.6滑动轴承有三种润滑方式：自润滑，它利用油环给轴承供油；压力油循环润滑，它利用外部油泵、油管与轴承构成的供油系统给轴承供油；复合润滑方式，它是前两种润滑方式的合成，即压力和油环供油的复合。润滑油牌号见随机提供的外形图。2.4.2.7滑动轴承基本外壳防护等级为IP44，根据需要也可采用IP54、IP55，IP54和IP55防护等级在IP44防护结构基础上再加一道防水、防尘外盖。2.4.2.8轴瓦采用单油楔圆柱形结构，轴瓦有止推面及无止推面两种结构型式。有止推面的轴瓦是用来限制电动机本身所产生的轴向推力，不承受外来推力负荷，若采用滑动轴承的电动机需承受外来轴向推力
