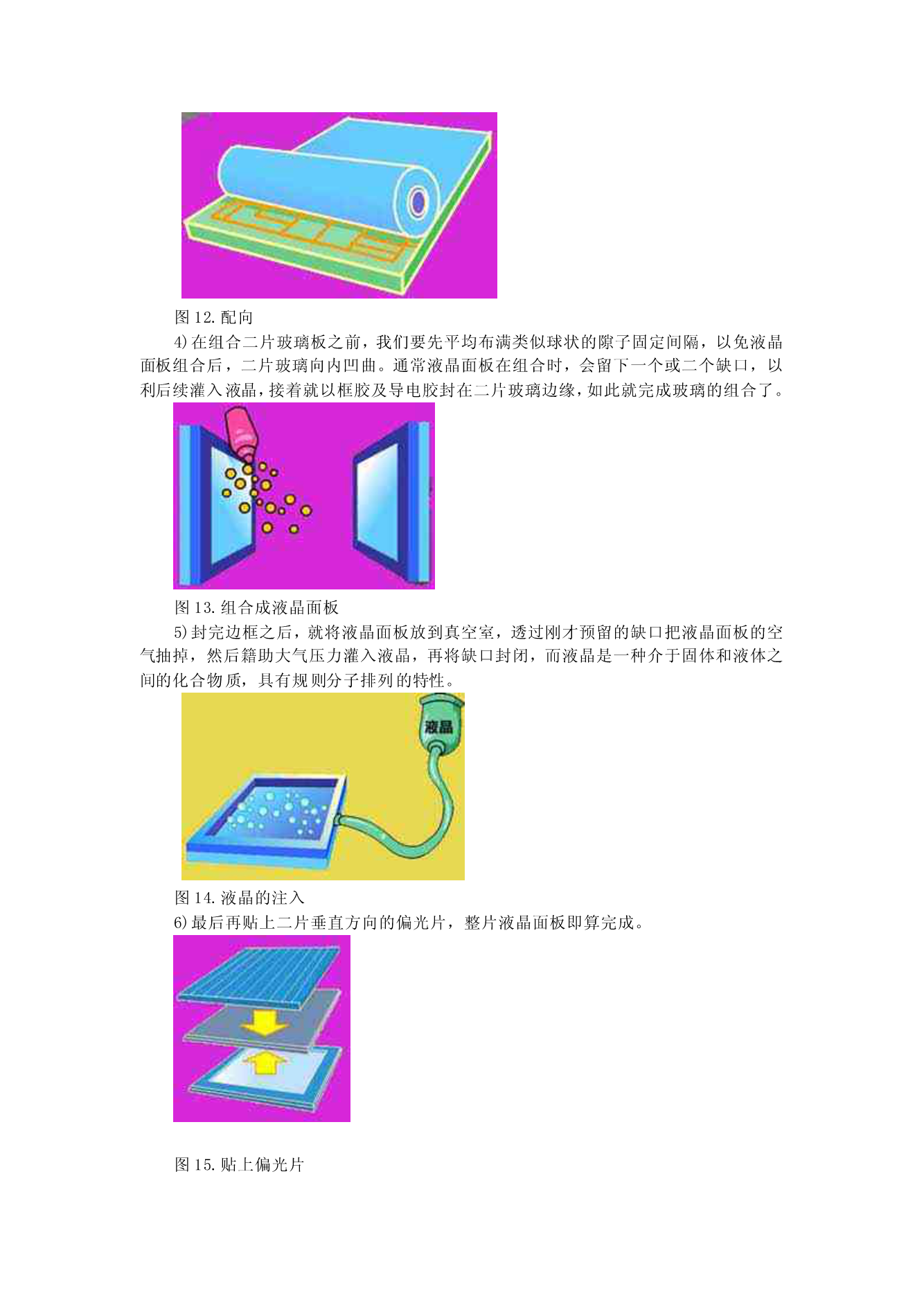

TFT-LCD制作流程2003-4-18TFT-LCD是由两片偏光板两片玻璃中间加上液晶另外再加上背光源组成的。TFT-LCD内有二片垂直的偏光片及二片玻璃。只要用电就可以让液晶改变光的方向。图1.TFT-LCD的组成液晶可以把光留在显示器里。也可以让它通过最上面的玻璃最后变成屏幕上的色彩明暗变化了。图2.TFT-LCD的显示原理除了偏光片外液晶显示器里还有一片很多很多电晶体的玻璃一片有红绿蓝R.G.B三种颜色的彩色滤光片及背光源当屏幕显示蓝天的时候有电晶体的玻璃就会发出讯号。只让蓝光可以穿透彩色滤光片而将红色光及红色光留在显示器里面。这样我们在显示器上就只能看到蓝色的光了。图3.彩色滤光片的作用制造TFT-LCD主要有三个重要的流程1.阵列制程2.组立制程3.模组制程最后就是我们看到的产品了.1.阵列制程1)一片表面光滑,没有任何杂质的玻璃,是制造TFT玻璃基板最主要的原料.在制作之前,需用特殊的冼净液,将玻璃洗得干干净净,然后脱水,甩干.图4.玻璃清洗2)要使玻璃基板镀上金属薄膜,需先将金属材料放在真空室内,让金属上面的特殊气体产生电浆后,金属上的原子就会被撞向玻璃,然后就形成一层层的金属薄膜了.图5.镀金属膜3)镀完金属膜后我们还要镀上一层不导电层与半导电层在真空室内先将玻璃板加温然后由高压电的喷洒器喷洒特殊气体让电子与气体产生电浆经过化学反应后玻璃上就形成了不导电层与半导体层。图6.镀不导电层和半导体层4)薄膜形成后我们要在玻璃上制作电晶体的图案。首先要进入黄光室喷上感光极强的光阻液然后套上光罩照射蓝紫光进行曝光最后送到显影区喷洒显影液这样可以去除照光后的光阻还可以让光阻层定型哦。图7.光阻定型5)光阻定型后我们可用蚀刻进行湿式蚀刻将没有用的薄膜露出也可用电浆的化学反应进行干式蚀刻蚀刻后再将留下的光阻以溜液去除最后就产生电晶体所需要的电路图案了。图8.制作电晶体的图案6)要形成可用的薄膜电晶体需要重复清洗镀膜上光阻曝光显影蚀刻去光阻等过程一般来说要制造TFT-LCD就要重复5到7次。图9.阵列制程全过程2组立制程1)完成薄膜电晶体玻璃基板后我们就要进行液晶面板的组合了液晶面板是由电晶体玻璃基板与彩色滤光片组合而成首先我们要先将玻璃洗干净再进行下一个步骤。TFT-LCD的整个制造过程都必须在无尘室内这样才不会有杂质在显示器里面。图10.玻璃基板的清洗2)彩色滤光片是以化学涂布的方式在玻璃上形成红、绿、蓝的颜色整齐排列后再覆盖一层会导电的薄膜即完成。图11.涂布彩色滤光片3)在整个组合的过程中首先我们要为布满电晶体的玻璃和彩色滤光片涂上一层化学薄膜然后再进行配向的动作。图12.配向4)在组合二片玻璃板之前我们要先平均布满类似球状的隙子固定间隔以免液晶面板组合后二片玻璃向内凹曲。通常液晶面板在组合时会留下一个或二个缺口以利后续灌入液晶接着就以框胶及导电胶封在二片玻璃边缘如此就完成玻璃的组合了。图13.组合成液晶面板5)封完边框之后就将液晶面板放到真空室透过刚才预留的缺口把液晶面板的空气抽掉然后籍助大气压力灌入液晶再将缺口封闭而液晶是一种介于固体和液体之间的化合物质具有规则分子排列的特性。图14.液晶的注入6)最后再贴上二片垂直方向的偏光片整片液晶面板即算完成。图15.贴上偏光片3模组制程1)偏光片贴附完成后我们即开始在液晶面板的两侧搭载DRIVEICDRIVEIC是很重要的驱动零件是用来控制液晶颜色亮度开关的。图16.搭载驱动IC.2)然后再将DRIVEIC的入力端与电路板藉着焊锡焊接导通。这样讯号就可以顺利发出然后控制面板上的影像了。图17.IC的焊接3)液晶面板的光线就是从背光源发出来的在组装背光源之前我们会先检查组合完的液晶面板有无完善然后再组装背光源背光源就是液晶面板后的光线来源。图18.组装背光源4)最后再将CELL与铁框以螺丝锁定。(图19)图19.螺丝固定5)再来就进入了最后关键的测试过程将组立完成的MODULE做老化测试在通电
