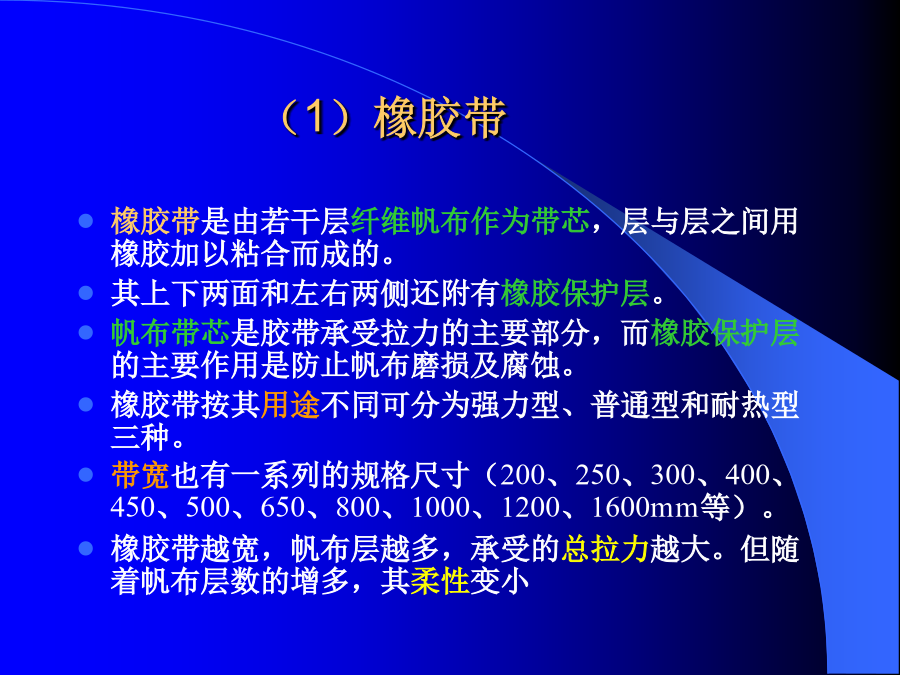

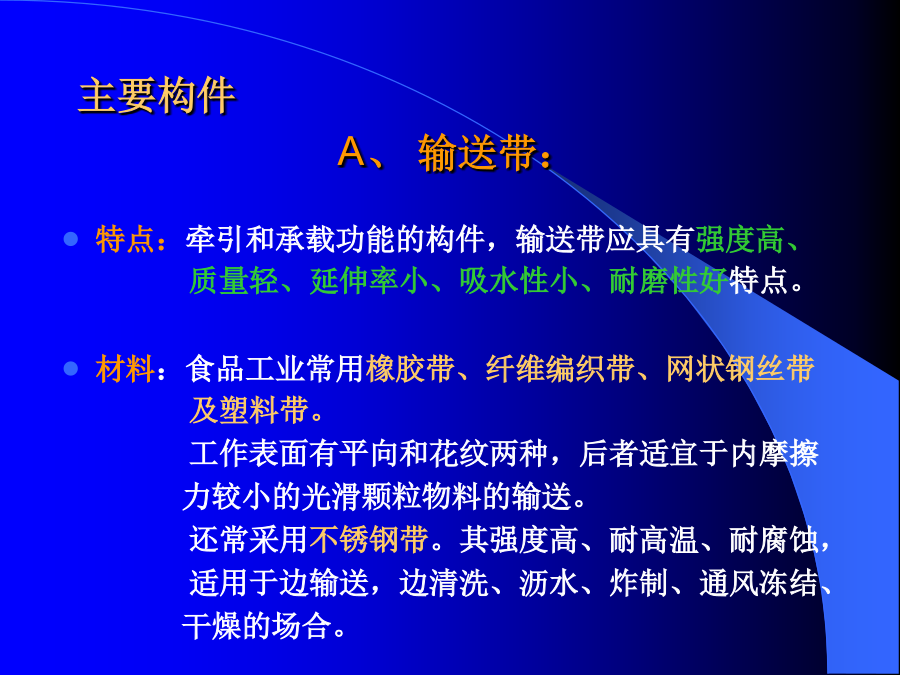

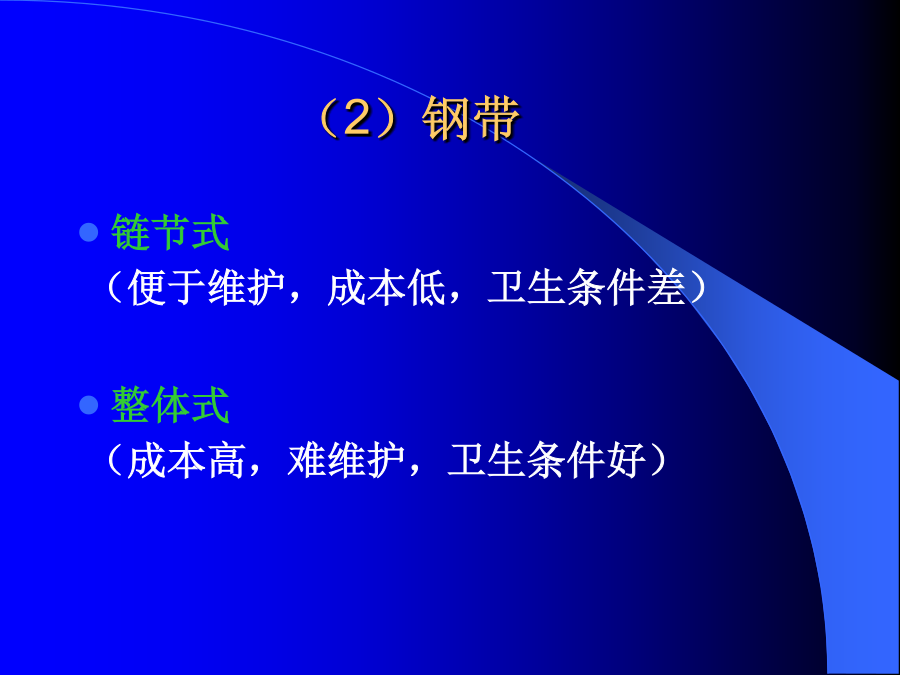

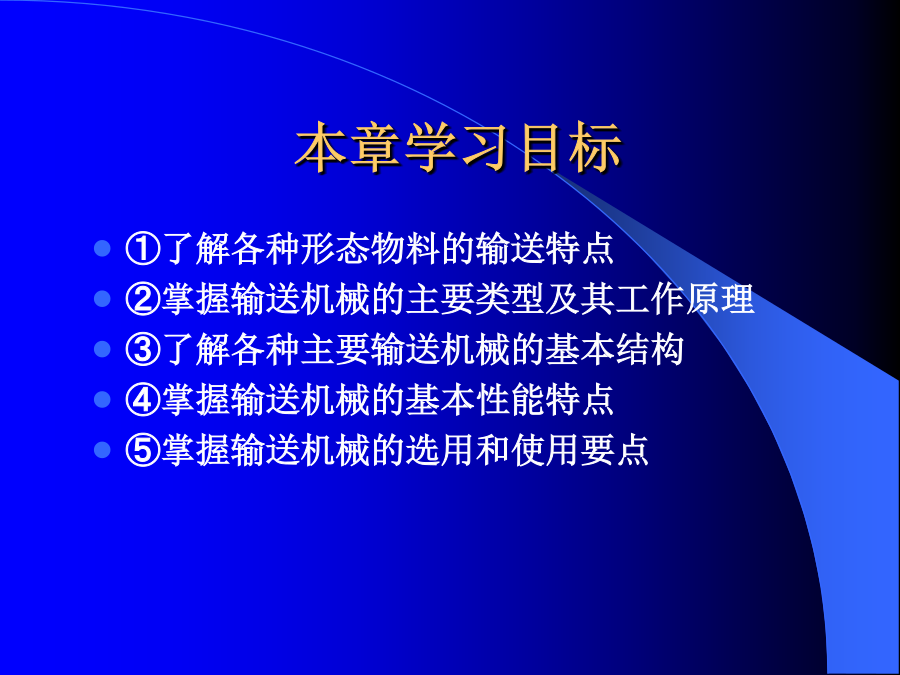

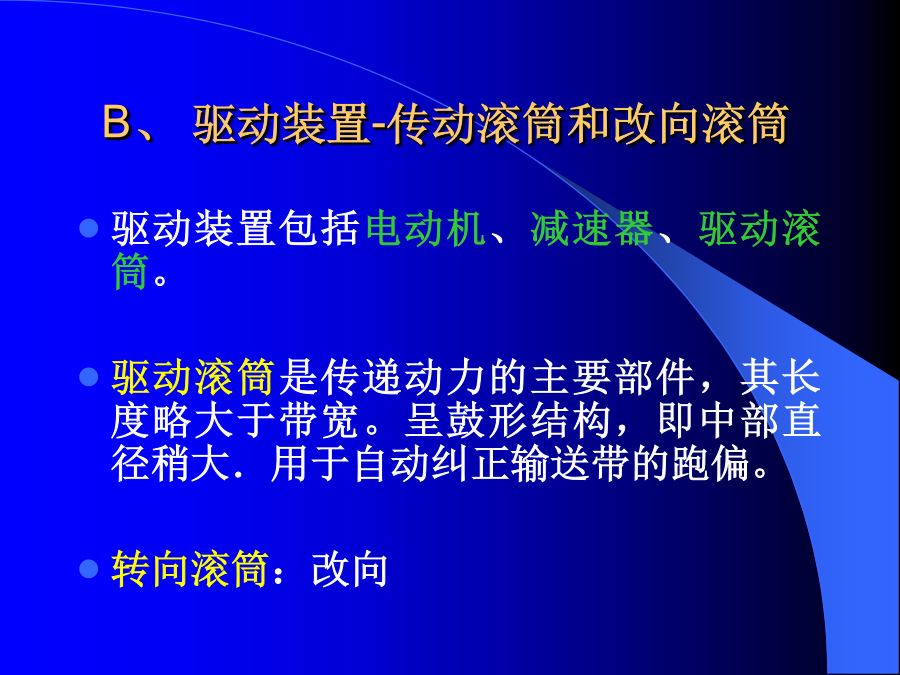

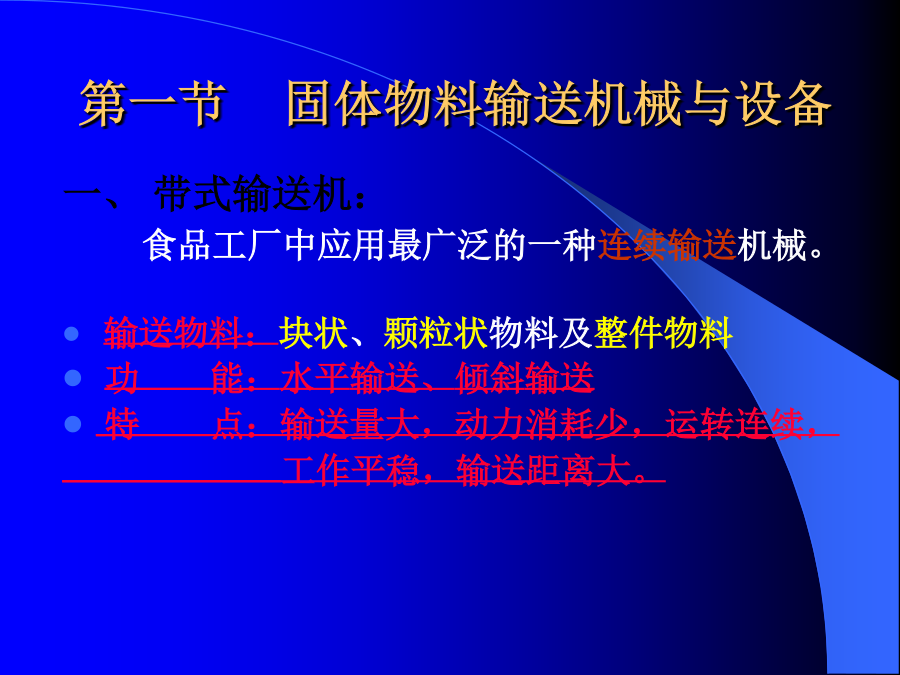

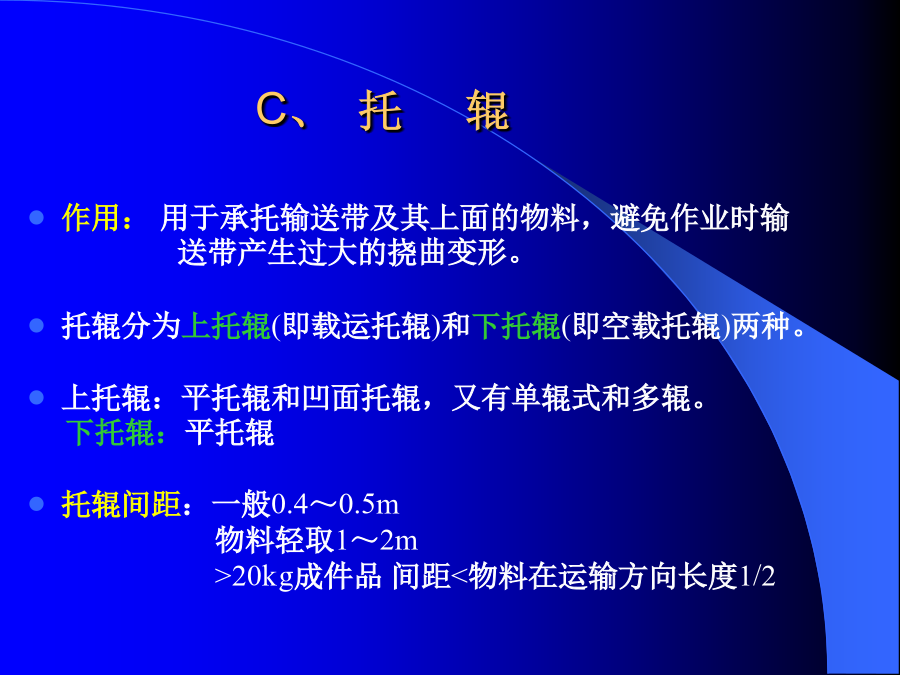

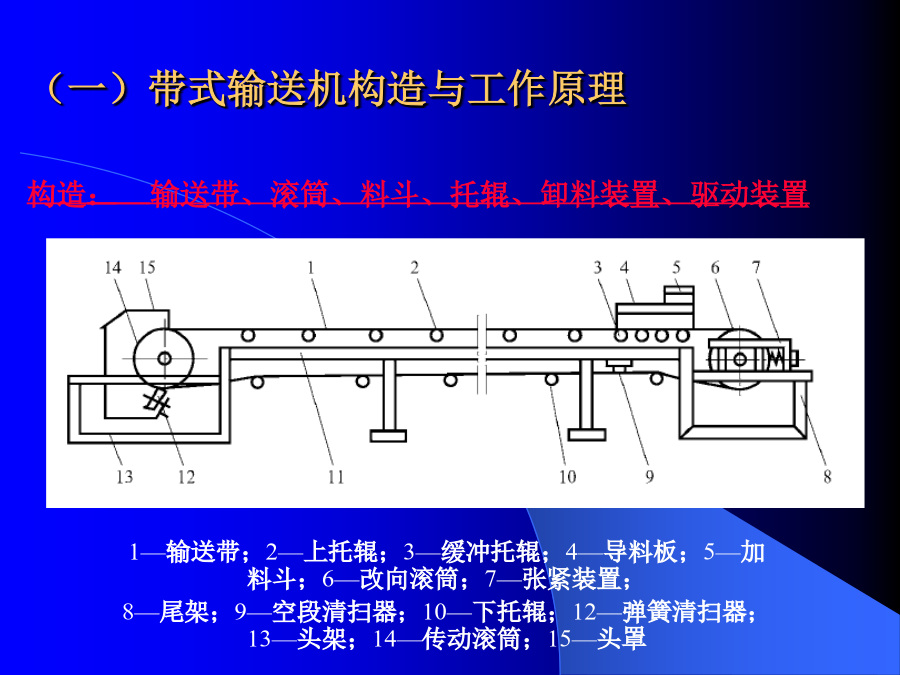

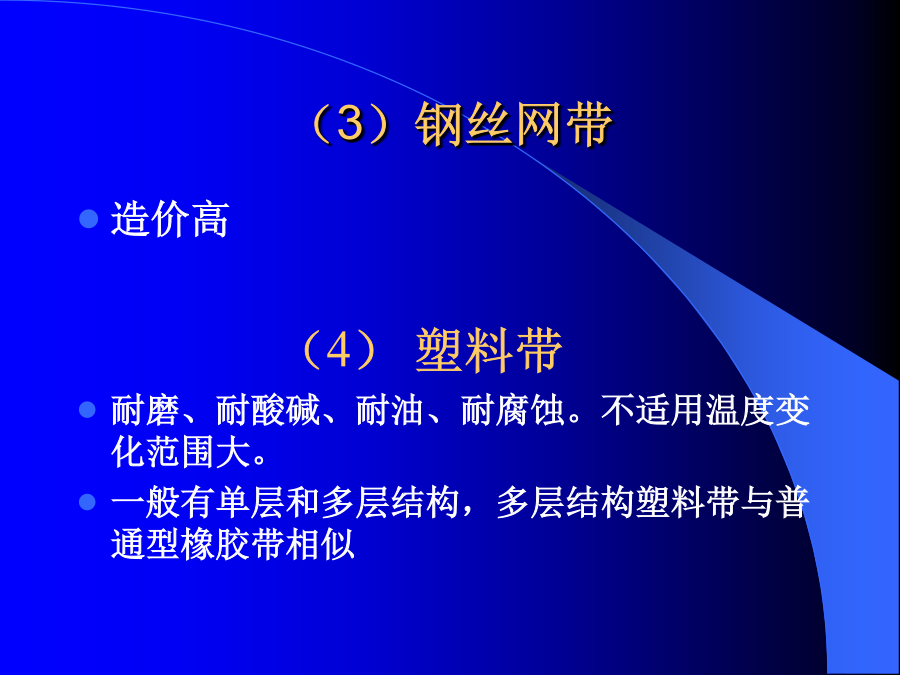

第一章物料输送机械本章学习目标第一节固体物料输送机械与设备（一）带式输送机构造与工作原理构造：输送带、滚筒、料斗、托辊、卸料装置、驱动装置主要构件（1）橡胶带（2）钢带（3）钢丝网带B、驱动装置-传动滚筒和改向滚筒C、托辊带的四种支撑形式入图所示：D、张紧装置E、卸料挡板F、清扫器（二）主要参数的确定式中Q—输送能力，t/h；m—单件物品质量，kg；v—带速，m/s；L—带上物品的间距，m。每小时输送件数可用下式计算：2、输送带宽度3带速的确定（三）带式输送机的使用与维护二、斗式提升机（一）构造和工作原理倾斜式斗式提升机立式斗式提升机1、牵引件：胶带：中小生产能力，中等提升高度，较轻料。链带：提升高度高，重物料。2、料斗：承载部件（a）深斗流动性好、干燥物料（b）浅斗（多用）潮湿、流动差物料（c）三角形斗定向自流式卸料（二）装料与卸料方式装料方式2、卸料方式（三）主要参数的确定三、螺旋式输送机（一）构造和工作原理1、构件（1）螺旋轴螺旋形状（2）料槽2、工作原理（二）主要参数的确定2----螺旋轴的转速４－功率例题1、螺旋直径和轴转速由于计算得到的φ值低于推荐值很多，故可以降低螺旋轴得转数以提高机器得寿命2、功率计算（三）螺旋输送机的使用与维护四、刮板输送机构造五、流送槽构造：倾斜水槽离心泵（给水加压）六、气力输送装置（一）气力输送分类（二）气力输送系统的组成：B、加料器：气力输送系统中供给或排放物料的装置，同时要闭风。（1〕料封压力门（图c）：靠堆积一定物料高度完成自动卸料和闭风（2）双层排料阀式供料器：简称双层供料管，将料封压力门重叠的结构（图d）（3）螺旋式供料器：结构原理同螺旋输送器（图e）（4）旋转式供料器：靠叶轮在机壳内旋转排料和闭风（图b）2、输送管道及管件：用于提升物料和组成网络。3、卸料器：用于分离空气和物料（1）重力式卸料器：有三角箱、容积式等三角箱卸料器：其特点是结构简单，分离效果好，体积大，适合分离不易破碎的物料。容积式卸料器：通过料器容积的突变，而使物料受重力作用从两相流中沉降分离出来。结构简单，性能稳定，不适宜粉状物料。（2）惯性卸料器：又叫大弯头卸料器借助惯性力使物料分离。设备高度小，跨度大，有利于设备之间的连接，适用于粒状物料。（3）离心式卸料器：又称旋风分离器利用两相流旋转时离心力的作用使料气分离。4、除尘器（2）袋式除尘器：压气式布袋除尘器吸气式布袋除尘器5．风机作为气力输送系统气源的风机是系统最重要的设备。系统的工作效率、容量、经济指标等在根大程度上都取决于风机的正确选择与操作管理。分类：根据结构分轴流风机、离心式风机。根据排气压力分高压（3～15kPa）中压（1～3kPa）低压（小于lkPa）罗茨风机、离心式（自学）（三）气力输送的有关计算3、输送空气量和输送管内径输送的有效空气量可按下式计算：4、分离器的有关计算5、布袋式过滤器的有关计算6、风机计算第二节液体输送装置一、真空吸送装置1、原理2、计算3、特点二、泵这是等待出厂的离心泵2、工作原理3、适用：输送中低粘度的料液，含悬浮物及腐蚀性也可。4、特点离心泵的优点：①传动结构简单，一般采取二极或四极的电动机直联。②液体输出量可任意调节。③操作维修清洗容易。离心泵的缺点：①泵的安装要求低于液体贮槽出口之处或预先灌水，因为必须保证泵体内及吸液管内充满液体才能正常运行。②操作不妥或设计不善时，易引起泡沫现象。二、齿轮泵：1、适用：主要用于输送不含固体的粘稠液体。2、结构：多用外啮合泵齿轮泵实物图3、原理4、特点：优点：结构简单、重量轻。能自吸、工作可靠。应用范围较广。缺点：流量及压力有脉动。噪声大。所输送的液体必须具有润滑性，以免齿轮磨损。三、螺杆泵：回转式容积泵1、适用：用于高黏度液体及带有固体的料液2、结构与原理(单螺杆泵为例）双螺杆泵四、肉糜送料泵：1、适用：用于酱体和肉糜等粘稠物料的输送2、结构与原理五、往复泵双动往复泵动画六、旋涡泵TheEnd
