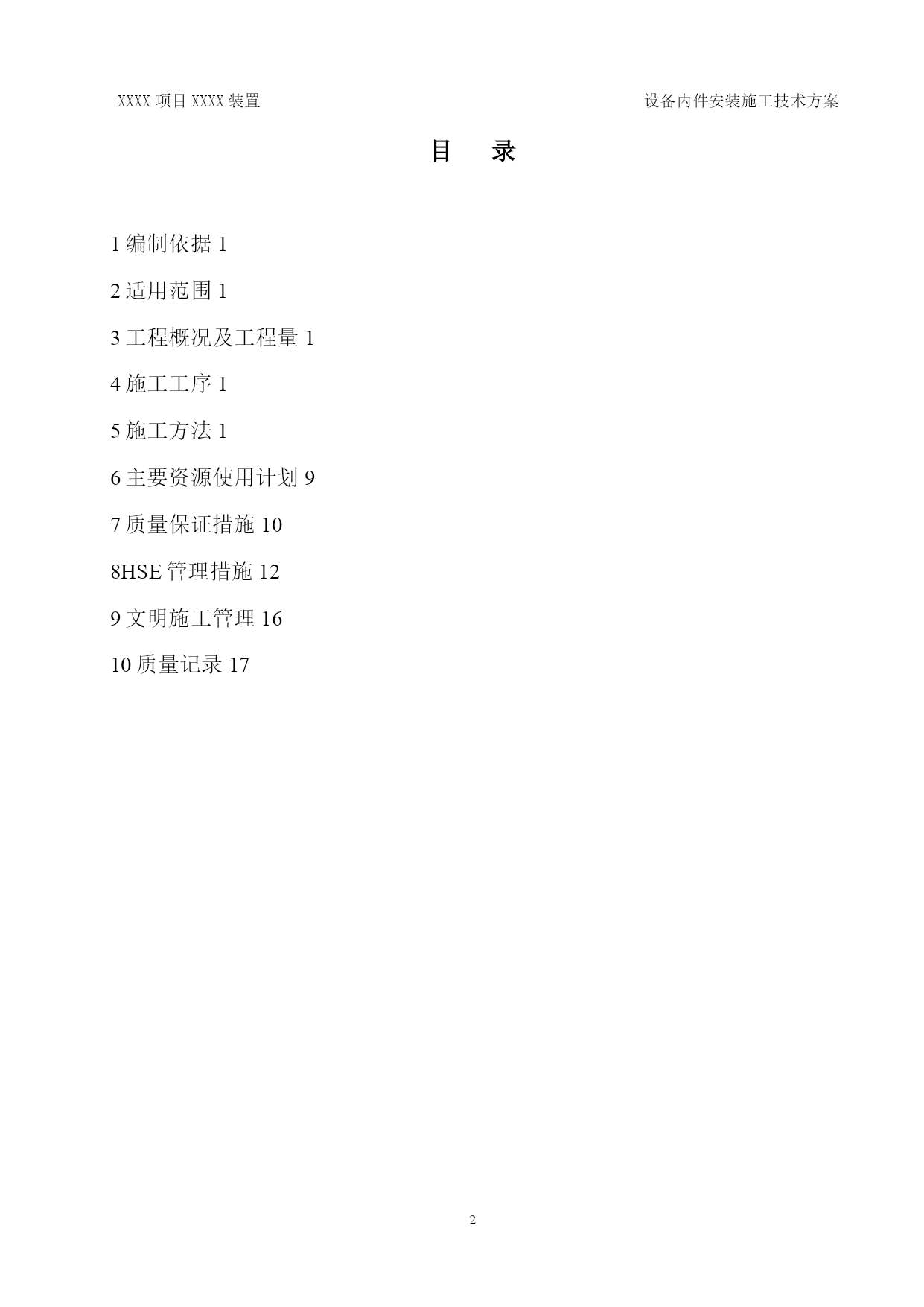

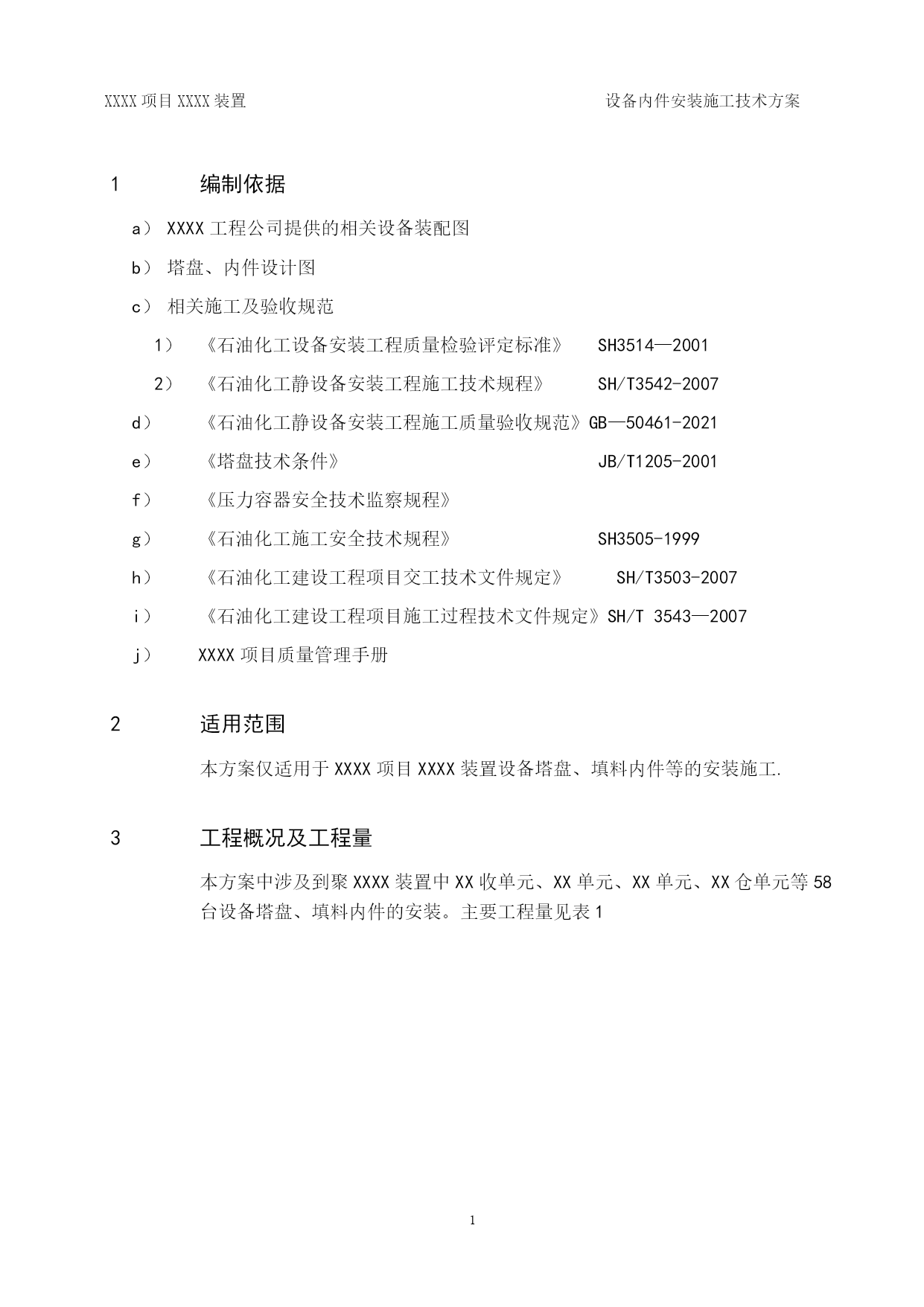

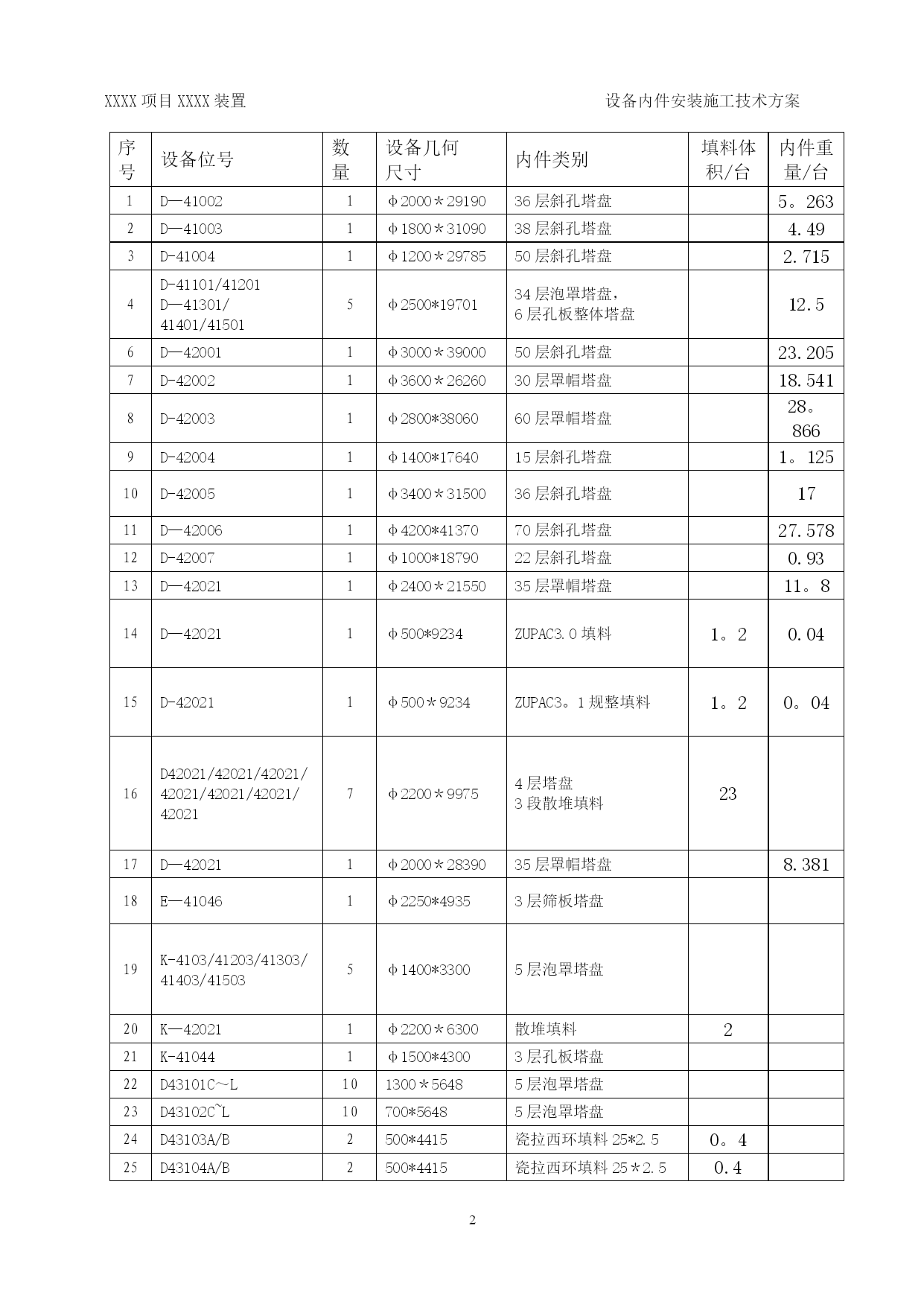

XXXX项目XXXX装置设备内件安装施工技术方案PAGE67XXXX项目XXXX装置设备内件安装施工技术方案石油化工装置设备内件安装施工技术方案【实用文档】doc文档可直接使用可编辑，欢迎下载目录TOC\o”1-1”\h\z\uHYPERLINK\l"_Toc262224723”1编制依据PAGEREF_Toc262224723\h1HYPERLINK\l”_Toc262224724”2适用范围PAGEREF_Toc262224724\h1HYPERLINK\l”_Toc262224725”3工程概况及工程量PAGEREF_Toc262224725\h1HYPERLINK\l"_Toc262224726"4施工工序PAGEREF_Toc262224726\h1HYPERLINK\l"_Toc262224727"5施工方法PAGEREF_Toc262224727\h1HYPERLINK\l”_Toc262224728”6主要资源使用计划PAGEREF_Toc262224728\h9HYPERLINK\l"_Toc262224729"7质量保证措施PAGEREF_Toc262224729\h10HYPERLINK\l”_Toc262224730”8HSE管理措施PAGEREF_Toc262224730\h12HYPERLINK\l"_Toc262224731”9文明施工管理PAGEREF_Toc262224731\h16HYPERLINK\l"_Toc262224732”10质量记录PAGEREF_Toc262224732\h17PAGE3编制依据XXXX工程公司提供的相关设备装配图塔盘、内件设计图相关施工及验收规范《石油化工设备安装工程质量检验评定标准》SH3514—2001《石油化工静设备安装工程施工技术规程》SH/T3542-2007《石油化工静设备安装工程施工质量验收规范》GB—50461-2021《塔盘技术条件》JB/T1205-2001《压力容器安全技术监察规程》《石油化工施工安全技术规程》SH3505-1999《石油化工建设工程项目交工技术文件规定》SH/T3503-2007《石油化工建设工程项目施工过程技术文件规定》SH/T3543—2007XXXX项目质量管理手册适用范围本方案仅适用于XXXX项目XXXX装置设备塔盘、填料内件等的安装施工.工程概况及工程量本方案中涉及到聚XXXX装置中XX收单元、XX单元、XX单元、XX仓单元等58台设备塔盘、填料内件的安装。主要工程量见表1序号设备位号数量设备几何尺寸内件类别填料体积/台内件重量/台1D—410021φ2000＊2919036层斜孔塔盘5。2632D—410031φ1800＊3109038层斜孔塔盘4.493D-410041φ1200＊2978550层斜孔塔盘2.7154D-41101/41201D—41301/41401/415015φ2500*1970134层泡罩塔盘，6层孔板整体塔盘12.56D—420011φ3000＊3900050层斜孔塔盘23.2057D-420021φ3600＊2626030层罩帽塔盘18.5418D-420031φ2800*3806060层罩帽塔盘28。8669D-420041φ1400*1764015层斜孔塔盘1。12510D-420051φ3400＊3150036层斜孔塔盘1711D—420061φ4200*4137070层斜孔塔盘27.57812D-420071φ1000*1879022层斜孔塔盘0.9313D—420211φ2400＊2155035层罩帽塔盘11。814D—420211φ500*9234ZUPAC3.0填料1。20.0415D-420211φ500＊9234ZUPAC3。1规整填料1。20。0416D42021/42021/42021/42021/42021/42021/420217φ2200＊99754层塔盘3段散堆填料2317D—420211φ2000＊2839035层罩帽塔盘8.38118E—410461φ2250*49353层筛板塔盘19K-4103/41203/41303/41403/415035φ1400*33005层泡罩塔盘20K—420211φ2200＊6300散堆填料221K-410441φ1500*43003层孔板塔盘22D43101C～L101300＊56485层泡罩塔盘23D43102C~L10700*56485层泡罩塔盘24D43103A/B2500*4415瓷
