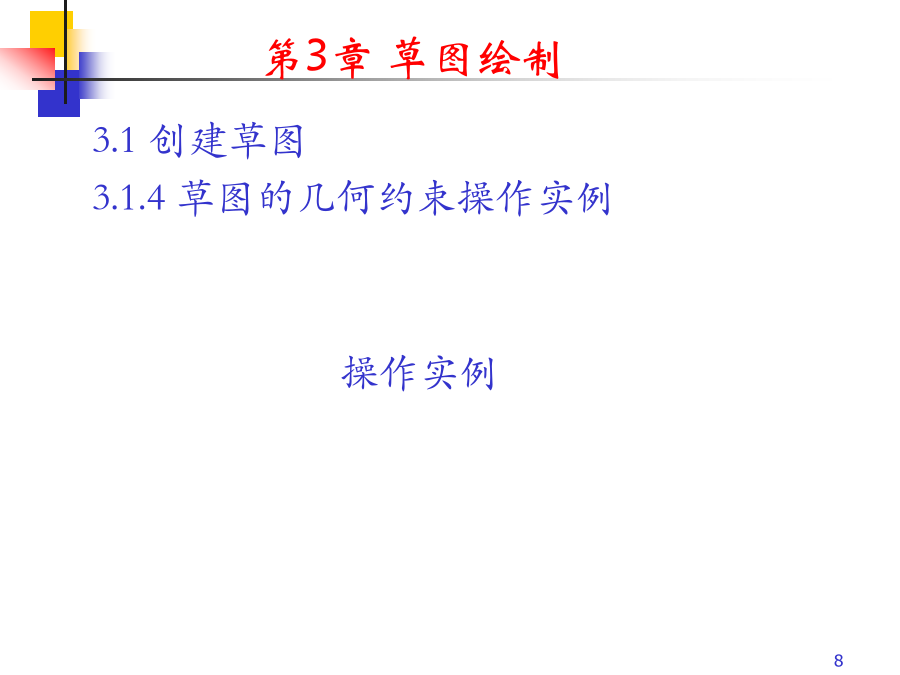

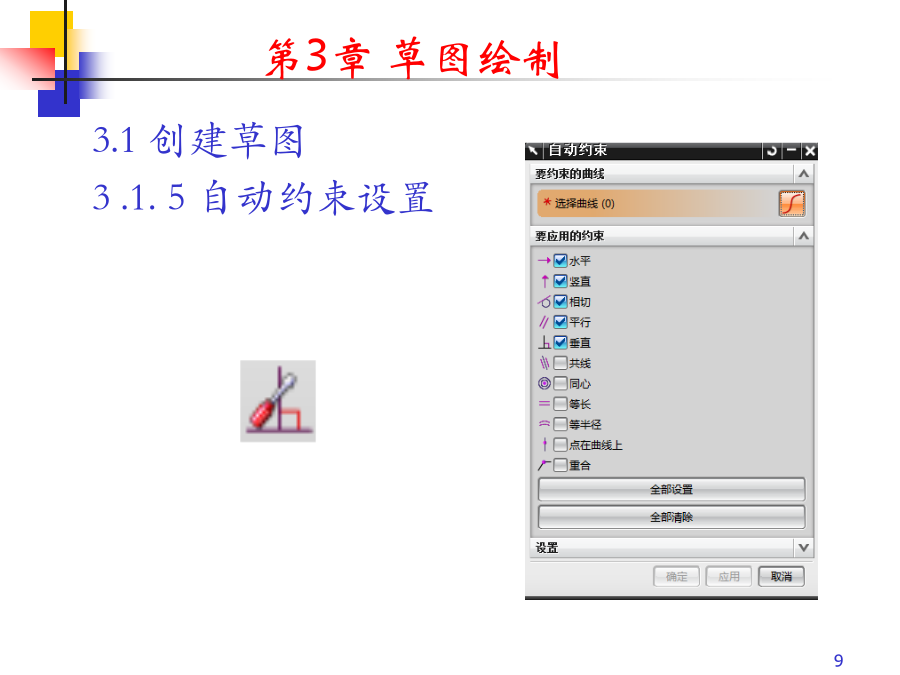

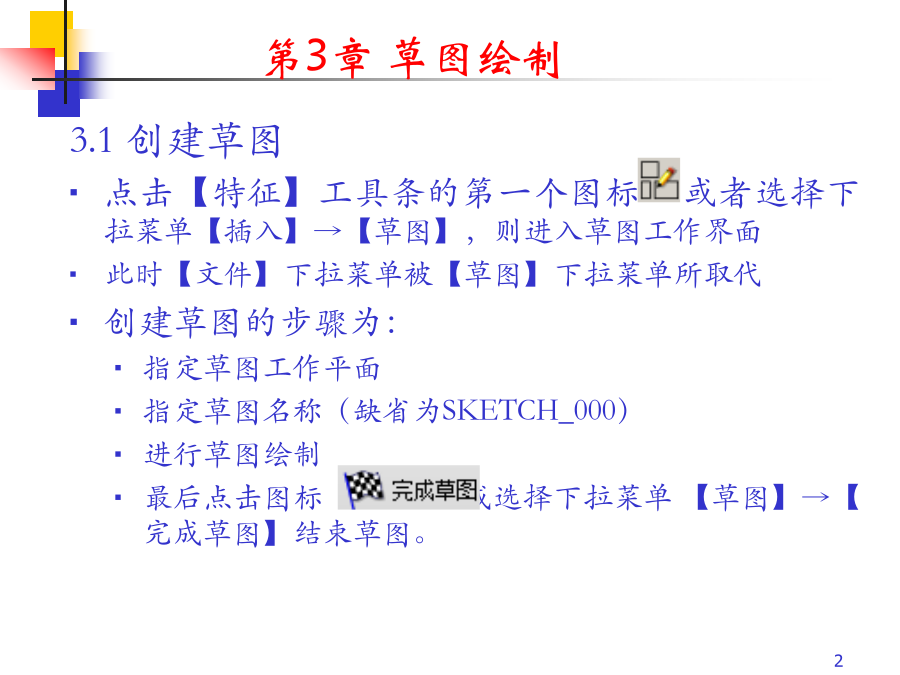

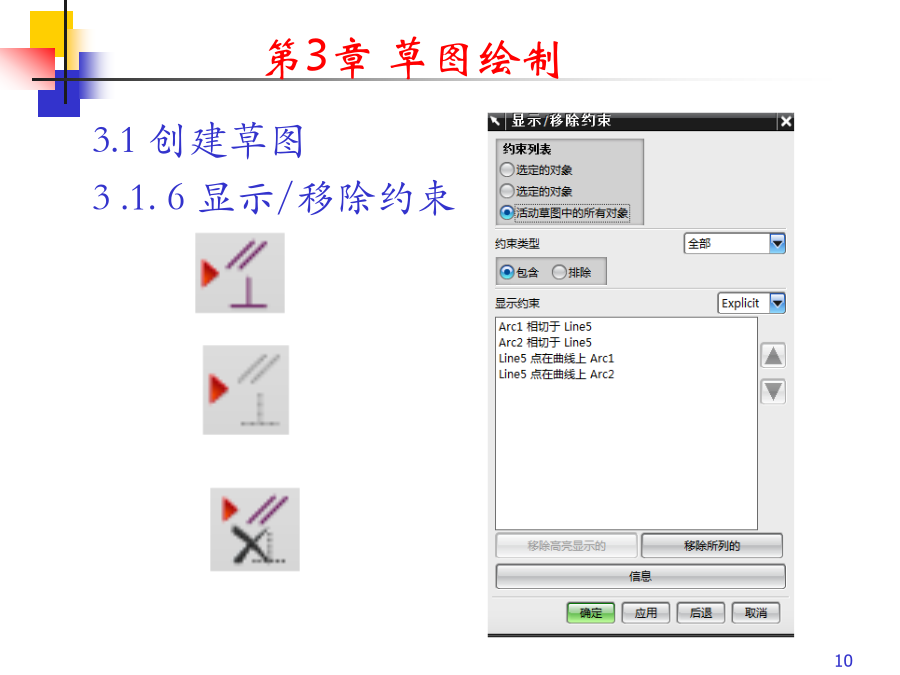

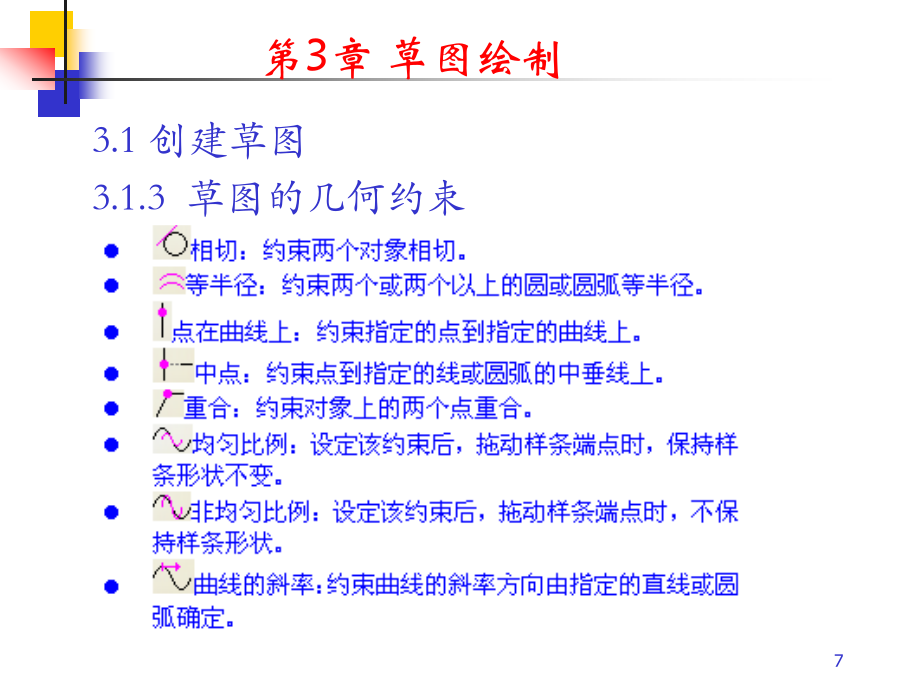

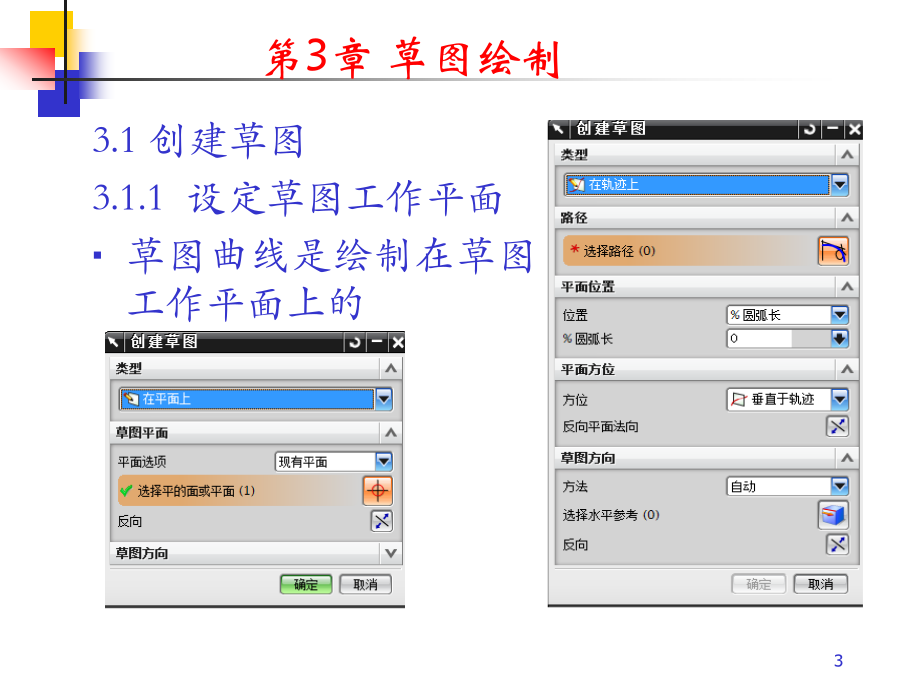

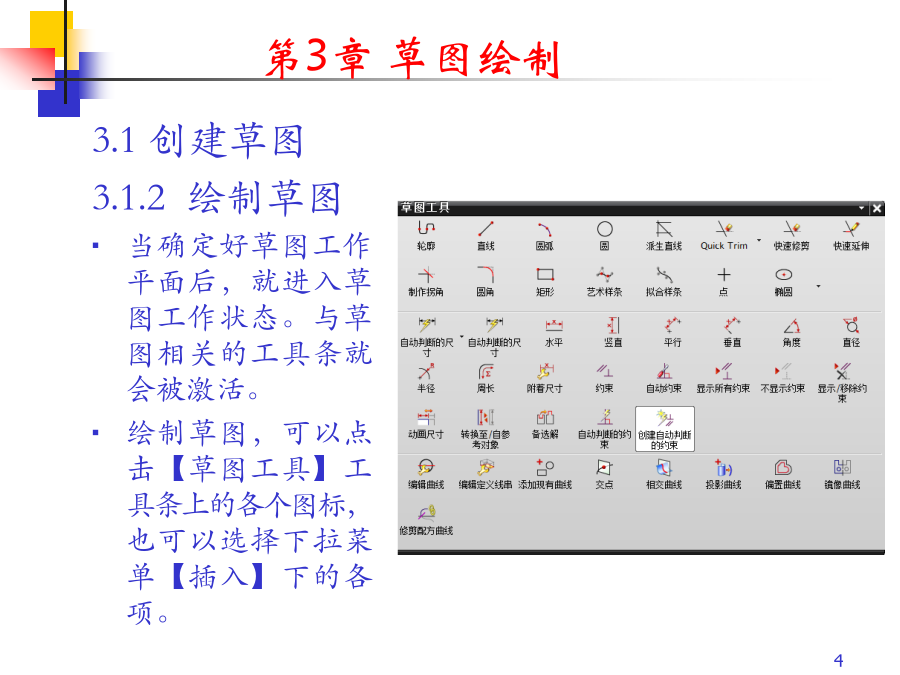

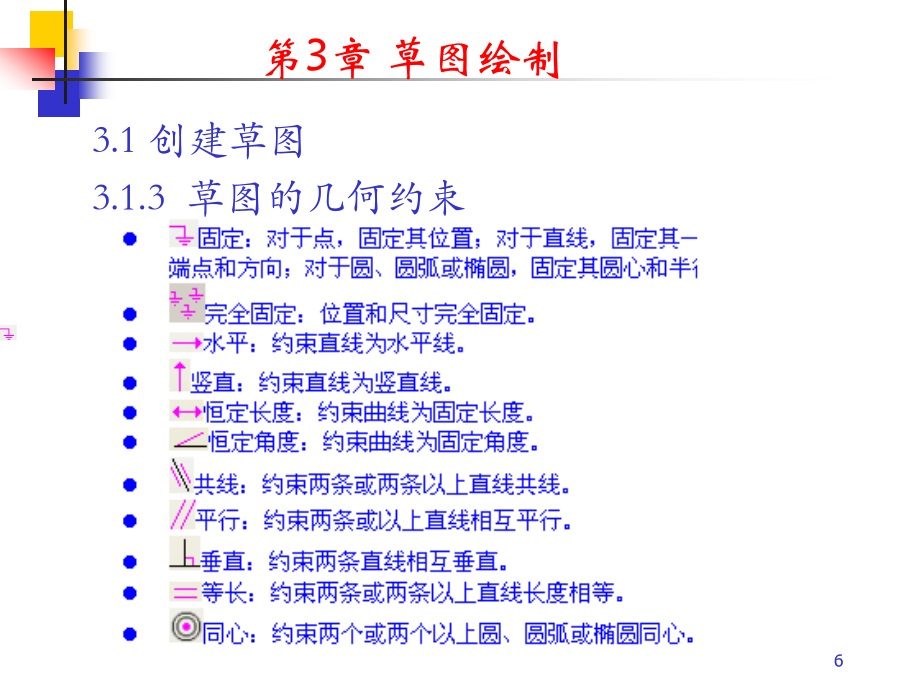

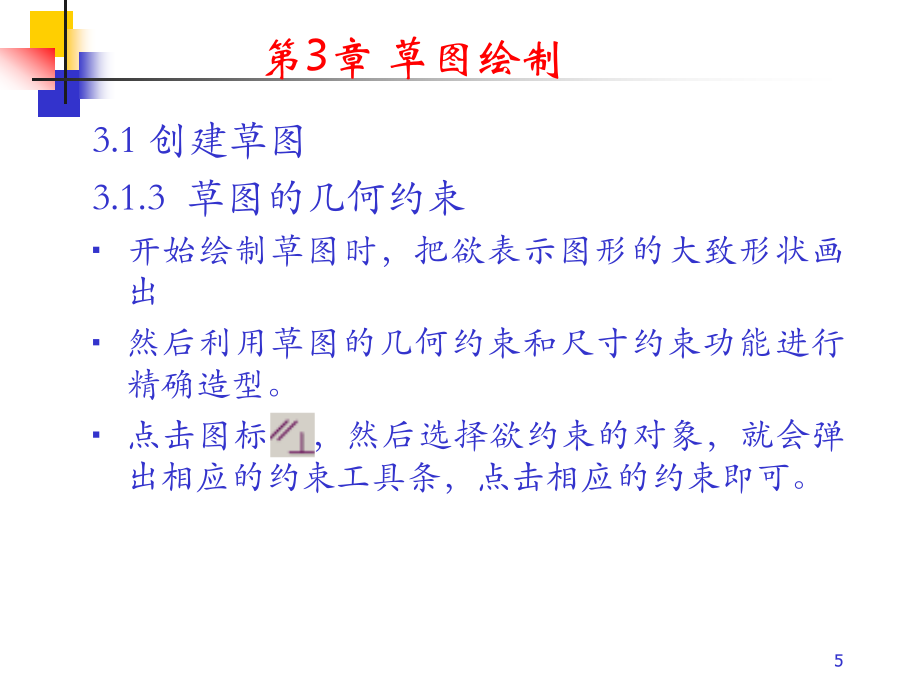

3.1创建草图3.2草图操作3.3草图编辑3.4综合范例3.1创建草图点击【特征】工具条的第一个图标或者选择下拉菜单【插入】→【草图】，则进入草图工作界面此时【文件】下拉菜单被【草图】下拉菜单所取代创建草图的步骤为：指定草图工作平面指定草图名称（缺省为SKETCH_000）进行草图绘制最后点击图标或选择下拉菜单【草图】→【完成草图】结束草图。3.1创建草图3.1.1设定草图工作平面草图曲线是绘制在草图工作平面上的3.1创建草图3.1.2绘制草图当确定好草图工作平面后，就进入草图工作状态。与草图相关的工具条就会被激活。绘制草图，可以点击【草图工具】工具条上的各个图标，也可以选择下拉菜单【插入】下的各项。3.1创建草图3.1.3草图的几何约束开始绘制草图时，把欲表示图形的大致形状画出然后利用草图的几何约束和尺寸约束功能进行精确造型。点击图标，然后选择欲约束的对象，就会弹出相应的约束工具条，点击相应的约束即可。3.1创建草图3.1.3草图的几何约束3.1创建草图3.1.3草图的几何约束3.1创建草图3.1.4草图的几何约束操作实例3.1创建草图3.1.5自动约束设置3.1创建草图3.1.6显示/移除约束3.1创建草图3.1.7草图的尺寸约束创建好草图对象之后，需要设置几何对象的尺寸UGNX提供了多种进行尺寸约束的方法。可通过草图工具工具条或下拉菜单【插入】→【尺寸】中的各项进行尺寸约束操作。3.1创建草图3.1.7草图的尺寸约束UGNX提供了9种尺寸约束的方法，它们分别是：【自动判断的尺寸】、【水平】、【竖直】、【平行】、【垂直】、【角度】、【直径】、【半径】和【周长】。3.2草图操作UGNX草图操作有：镜像曲线，偏置曲线，编辑曲线，编辑定义线串，填加现有曲线，相交曲线，交点，投影曲线3.3草图编辑在建模状态下，选择下拉菜单【草图】→【打开】会弹出对话框，其中会列出模型中的所有草图。选择欲编辑的草图，点击【确定】则进入该草图界面。可进行的编辑操作有：修改草图名称、改变视图方向、重新附着、定位草图对象等。3.4综合范例通过使用UGNX草图功能进行实战练习，掌握UGNX草图绘制和编辑的实际方法和一般过程结束！
