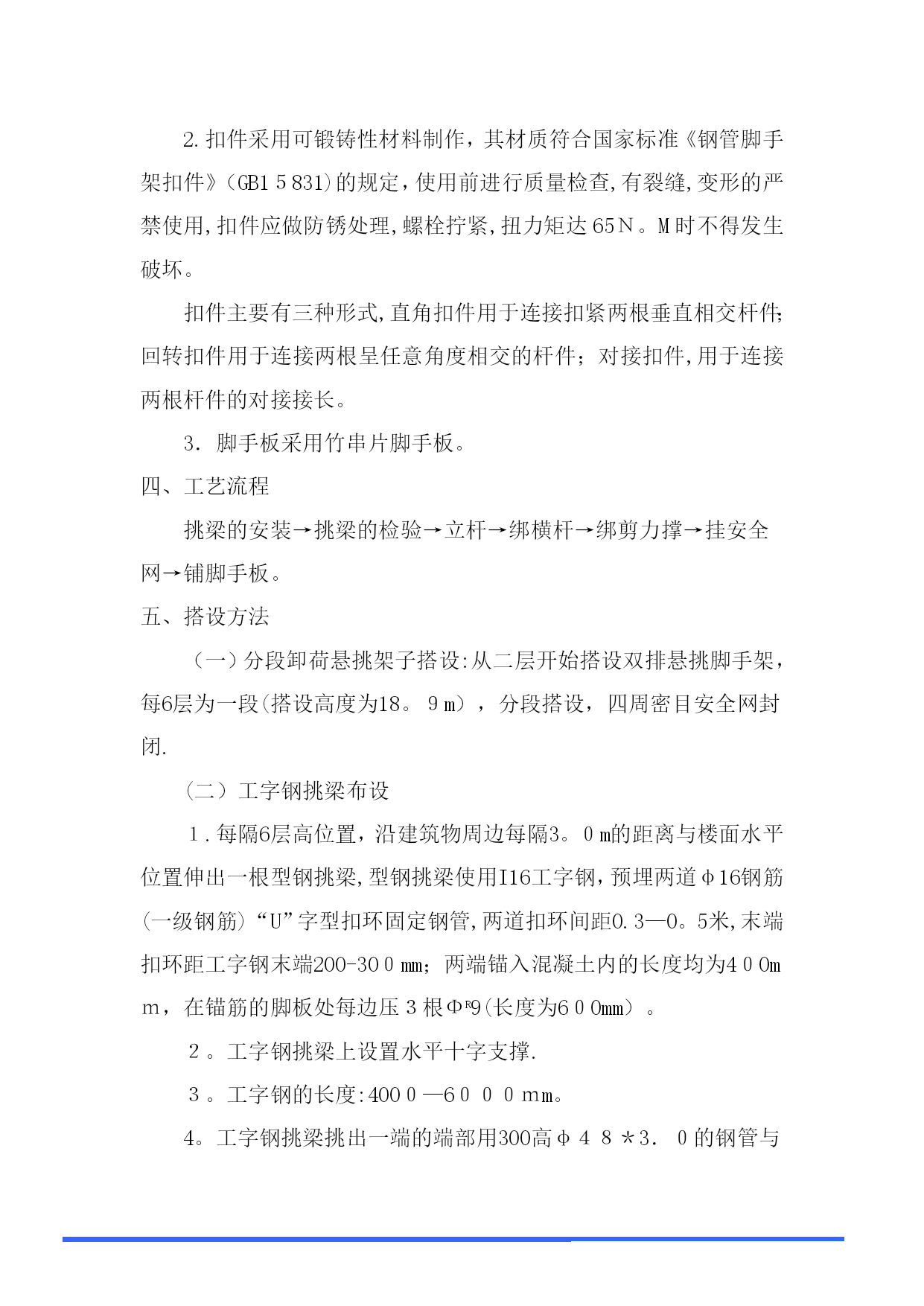

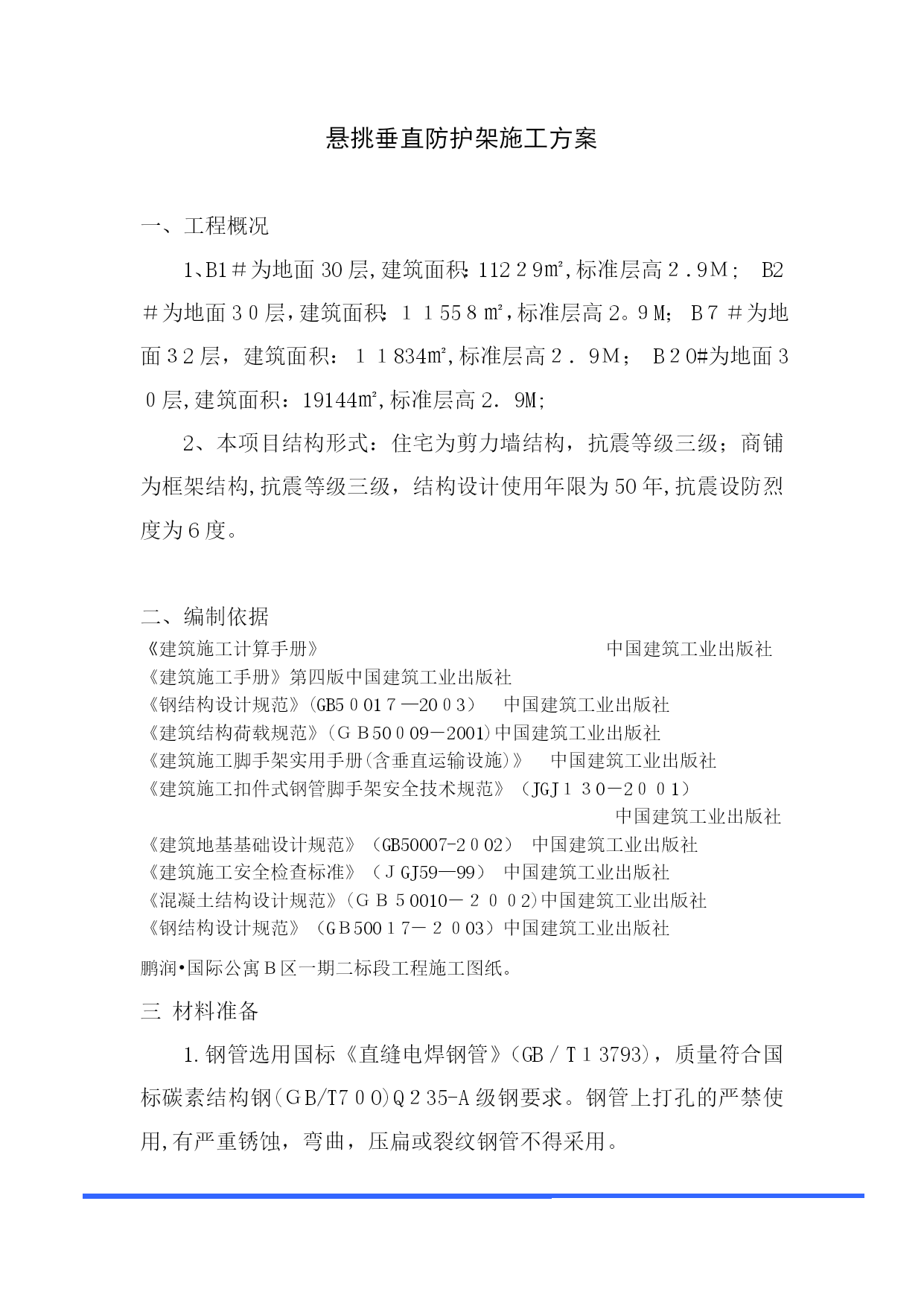

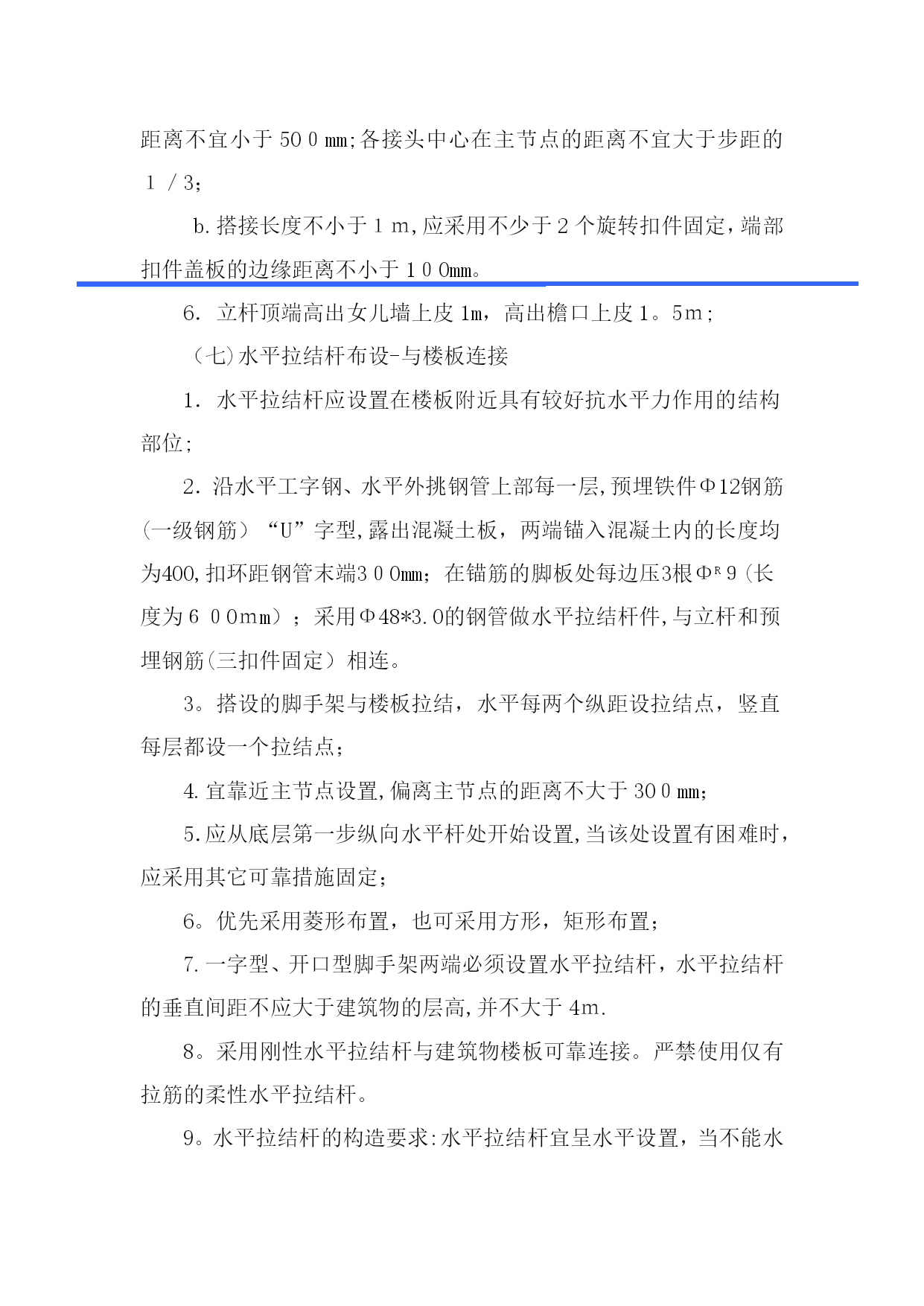

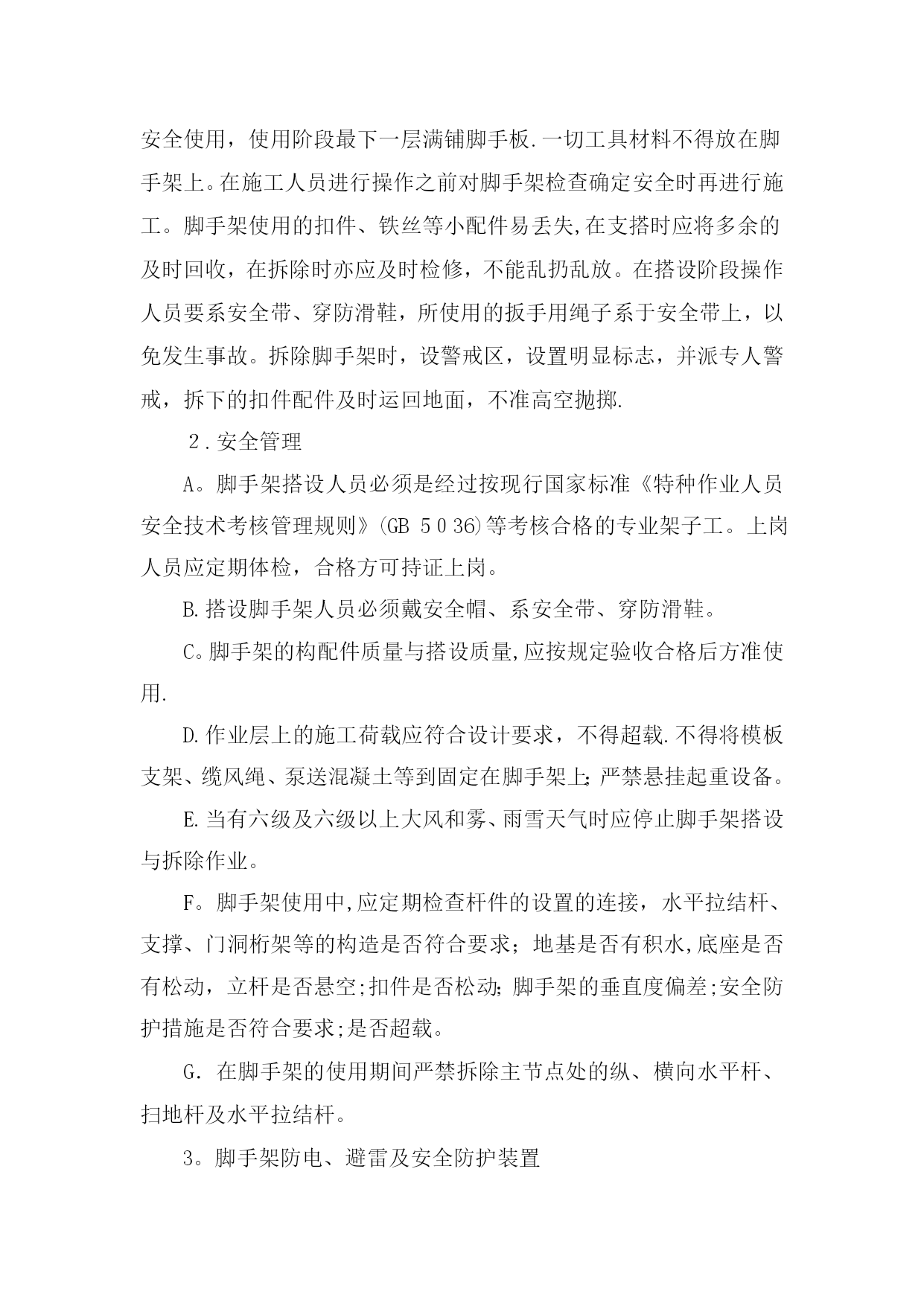

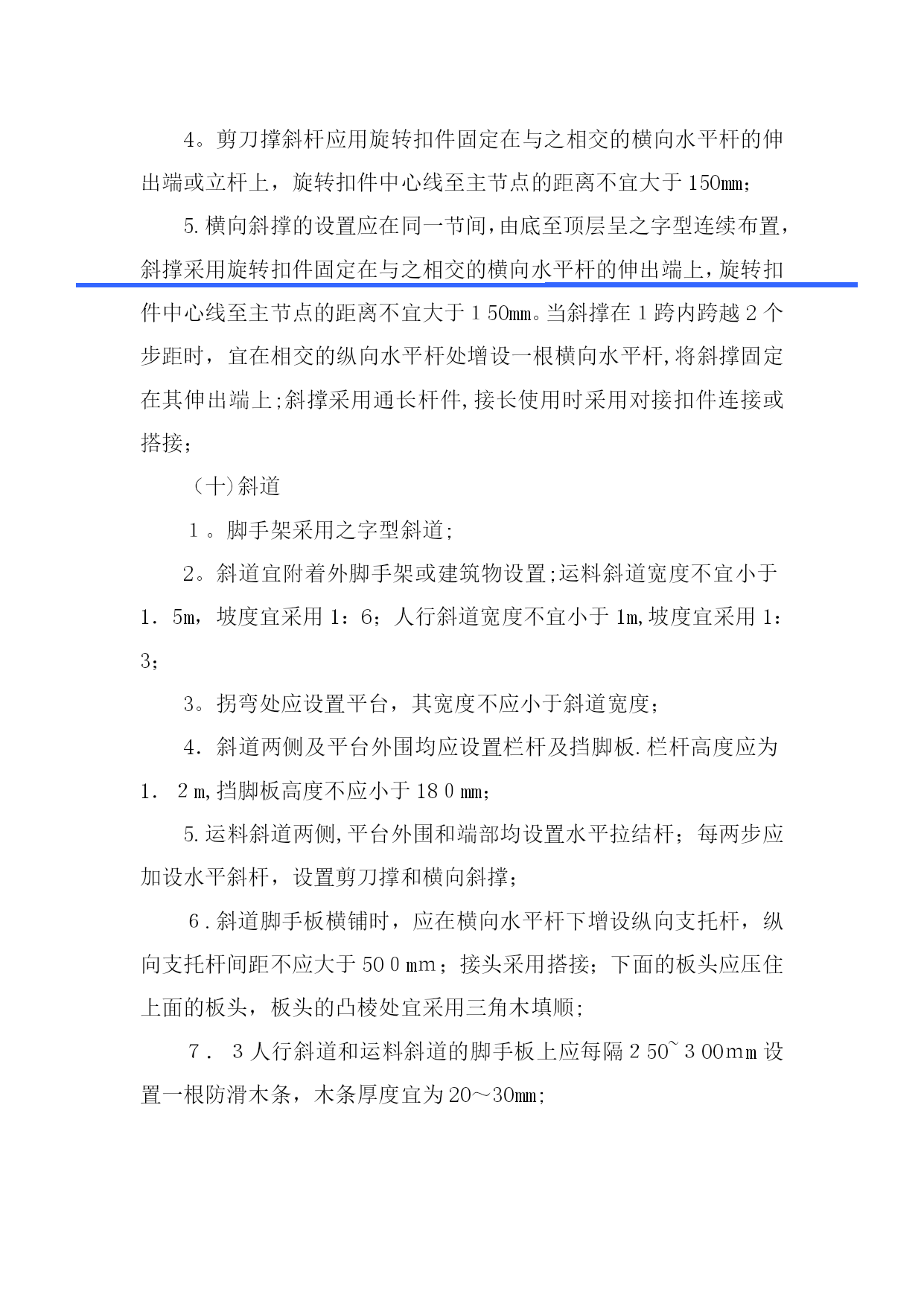

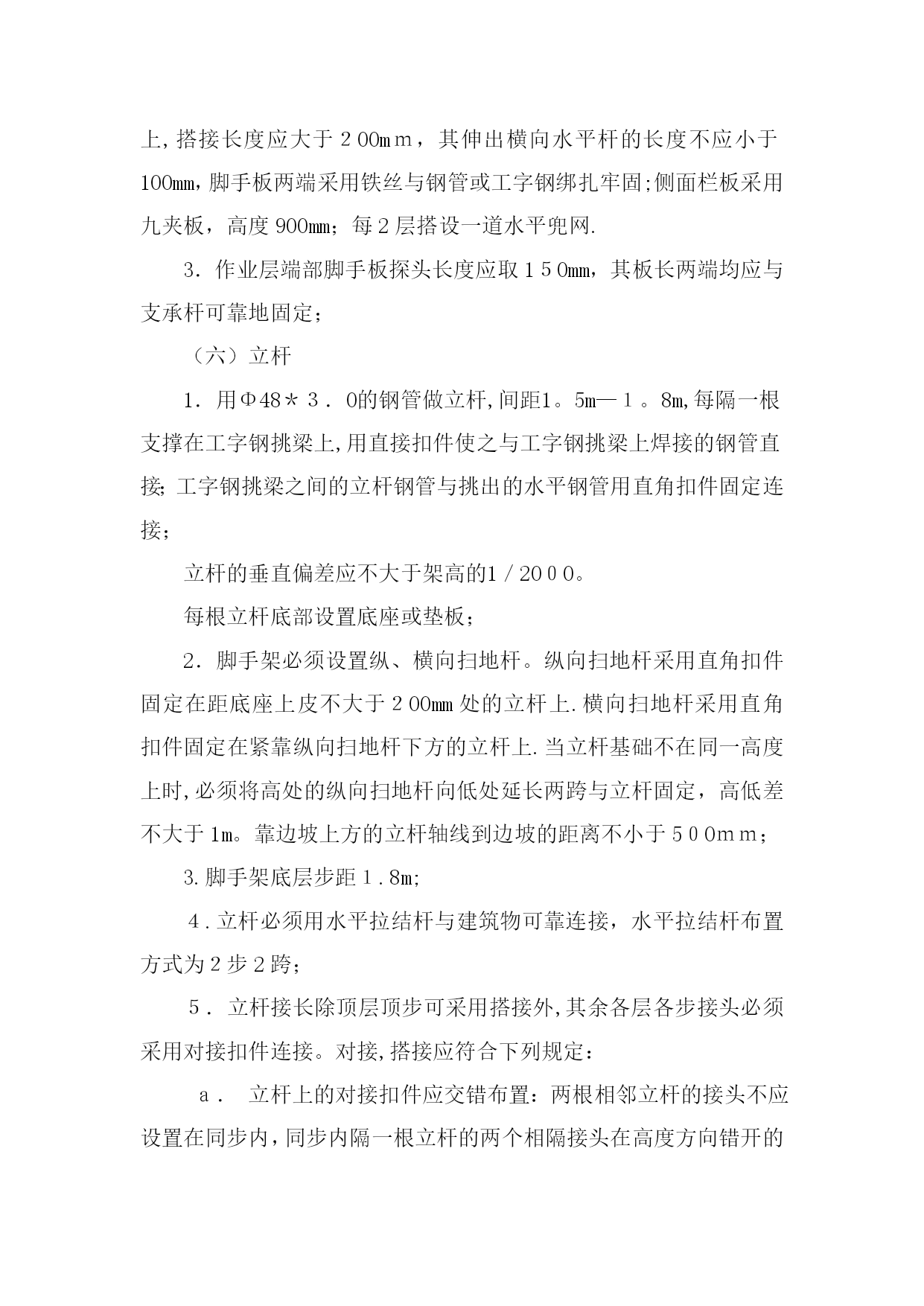

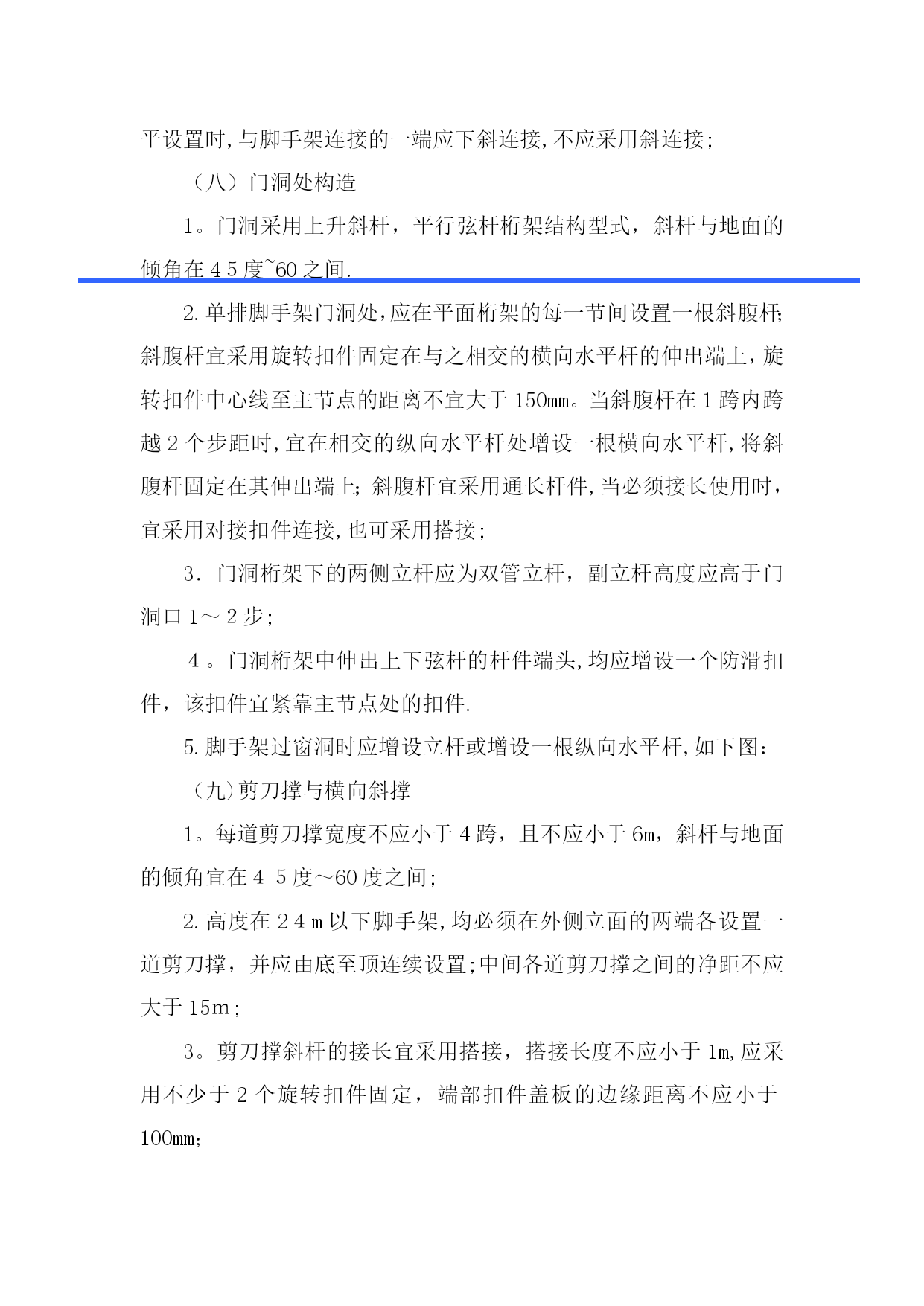

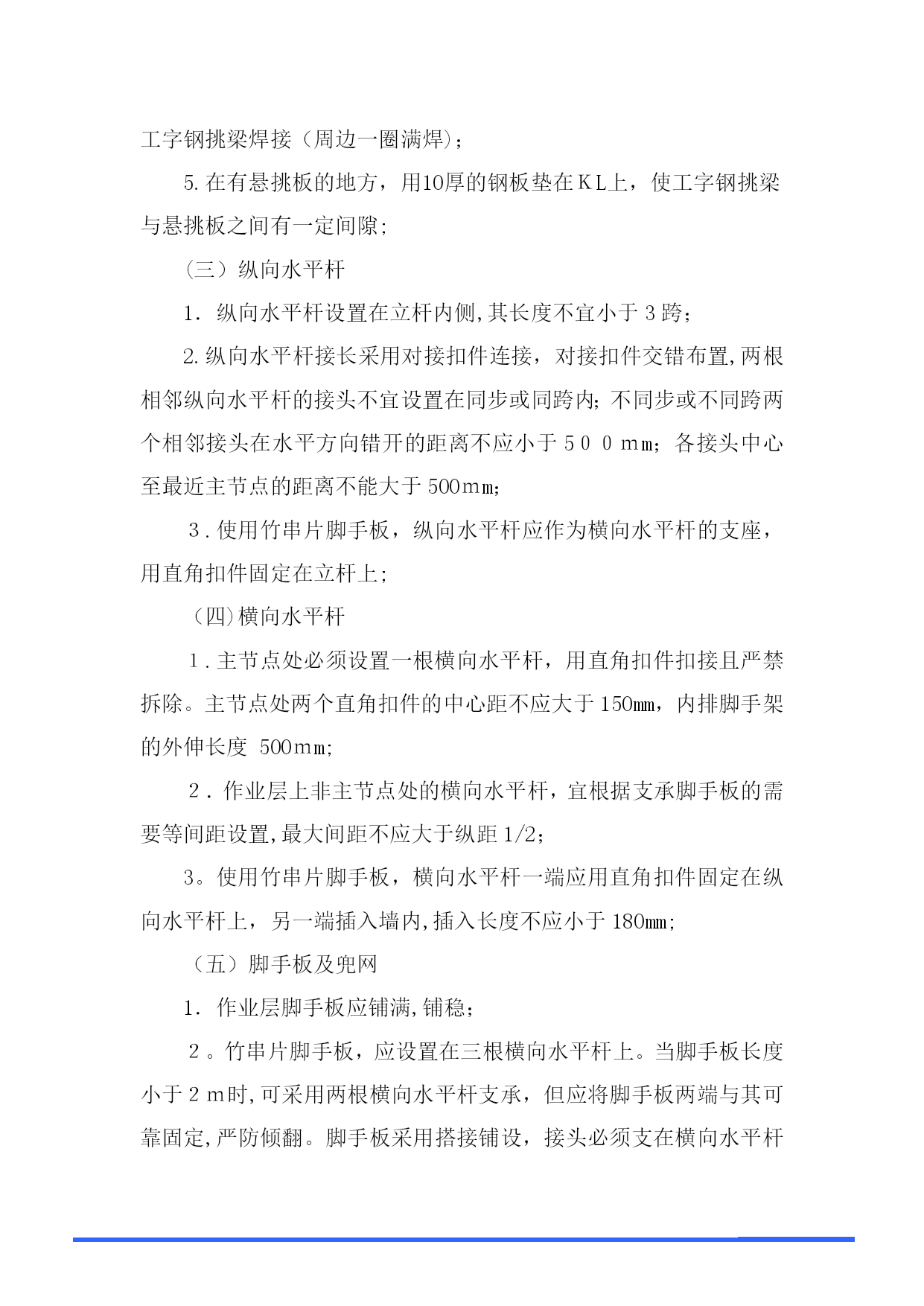

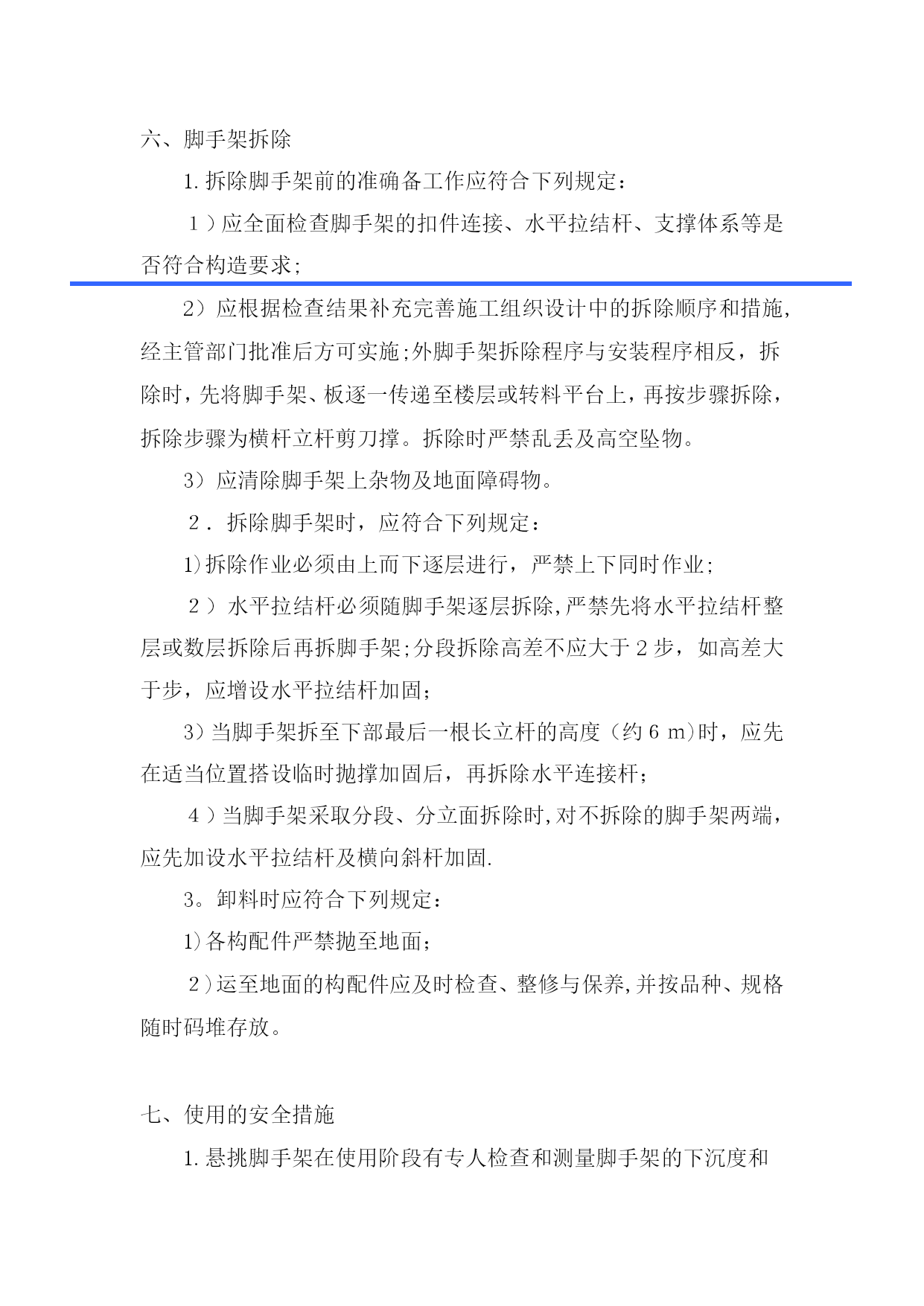

垂直防护架施工方案(完整资料）(可以直接使用，可编辑优秀版资料，欢迎下载）悬挑垂直防护架施工方案一、工程概况1、B1＃为地面30层,建筑面积：112２9㎡,标准层高２．9Ｍ;B2＃为地面3０层，建筑面积：１１55８㎡，标准层高2。９M；B７＃为地面３2层，建筑面积：１１834㎡,标准层高２．9Ｍ；B２0#为地面3０层,建筑面积：19144㎡,标准层高2．9M;2、本项目结构形式：住宅为剪力墙结构，抗震等级三级；商铺为框架结构,抗震等级三级，结构设计使用年限为50年,抗震设防烈度为6度。二、编制依据《建筑施工计算手册》中国建筑工业出版社《建筑施工手册》第四版中国建筑工业出版社《钢结构设计规范》(GB5０01７—20０3）中国建筑工业出版社《建筑结构荷载规范》(ＧＢ50０09－2001)中国建筑工业出版社《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社《建筑施工扣件式钢管脚手架安全技术规范》（JGJ１３0－2００1）中国建筑工业出版社《建筑地基基础设计规范》（GB50007-2０02）中国建筑工业出版社《建筑施工安全检查标准》（ＪGJ59—99）中国建筑工业出版社《混凝土结构设计规范》(ＧＢ５0010－２００2)中国建筑工业出版社《钢结构设计规范》（GＢ500１7－２０03）中国建筑工业出版社鹏润•国际公寓Ｂ区一期二标段工程施工图纸。三材料准备1.钢管选用国标《直缝电焊钢管》（GB／T１3793)，质量符合国标碳素结构钢(ＧB/T7０0)Q２35-A级钢要求。钢管上打孔的严禁使用,有严重锈蚀，弯曲，压扁或裂纹钢管不得采用。2.扣件采用可锻铸性材料制作，其材质符合国家标准《钢管脚手架扣件》（GB1５831)的规定，使用前进行质量检查,有裂缝,变形的严禁使用,扣件应做防锈处理,螺栓拧紧,扭力矩达65Ｎ。M时不得发生破坏。扣件主要有三种形式,直角扣件用于连接扣紧两根垂直相交杆件；回转扣件用于连接两根呈任意角度相交的杆件；对接扣件,用于连接两根杆件的对接接长。3．脚手板采用竹串片脚手板。四、工艺流程挑梁的安装→挑梁的检验→立杆→绑横杆→绑剪力撑→挂安全网→铺脚手板。五、搭设方法（一）分段卸荷悬挑架子搭设:从二层开始搭设双排悬挑脚手架，每6层为一段(搭设高度为18。９m），分段搭设，四周密目安全网封闭.(二）工字钢挑梁布设１.每隔6层高位置，沿建筑物周边每隔3。０m的距离与楼面水平位置伸出一根型钢挑梁,型钢挑梁使用I16工字钢，预埋两道φ16钢筋(一级钢筋)“U”字型扣环固定钢管,两道扣环间距0.3—0。5米,末端扣环距工字钢末端200-30０mm；两端锚入混凝土内的长度均为4０0mｍ，在锚筋的脚板处每边压３根ΦR9(长度为6０0mm）。２。工字钢挑梁上设置水平十字支撑.３。工字钢的长度:400０—6０００ｍm。4。工字钢挑梁挑出一端的端部用300高φ４８＊3．０的钢管与工字钢挑梁焊接（周边一圈满焊)；5.在有悬挑板的地方，用10厚的钢板垫在ＫL上，使工字钢挑梁与悬挑板之间有一定间隙;(三）纵向水平杆1．纵向水平杆设置在立杆内侧,其长度不宜小于3跨；2.纵向水平杆接长采用对接扣件连接，对接扣件交错布置,两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于5００ｍm；各接头中心至最近主节点的距离不能大于500ｍm；３.使用竹串片脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上;（四)横向水平杆１.主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm，内排脚手架的外伸长度500ｍm;２．作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距1/2；3。使用竹串片脚手板，横向水平杆一端应用直角扣件固定在纵向水平杆上，另一端插入墙内,插入长度不应小于180mm;（五）脚手板及兜网1．作业层脚手板应铺满,铺稳；２。竹串片脚手板，应设置在三根横向水平杆上。当脚手板长度小于２ｍ时,可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定,严防倾翻。脚手板采用搭接铺设，接头必须支在横向水平杆上,搭接长度应大于２00mｍ，其伸出横向水平杆的长度不应小于100mm，脚手板两端采用铁丝与钢管或工字钢绑扎牢固;侧面栏板采用九夹板，高度900mm；每2层搭设一道水平兜网.3．作业层端部脚手板探头长度应取1５0mm，其板长两端均应与支承杆可靠地固定；（六）立杆1．用Φ48＊３．0的钢管做立杆,间距1。5m—１。8m,每隔一根支撑在工字钢挑梁上,用直接扣件使之与工字钢挑梁上焊接的钢管直接；工字钢挑梁之间的立杆钢管与
