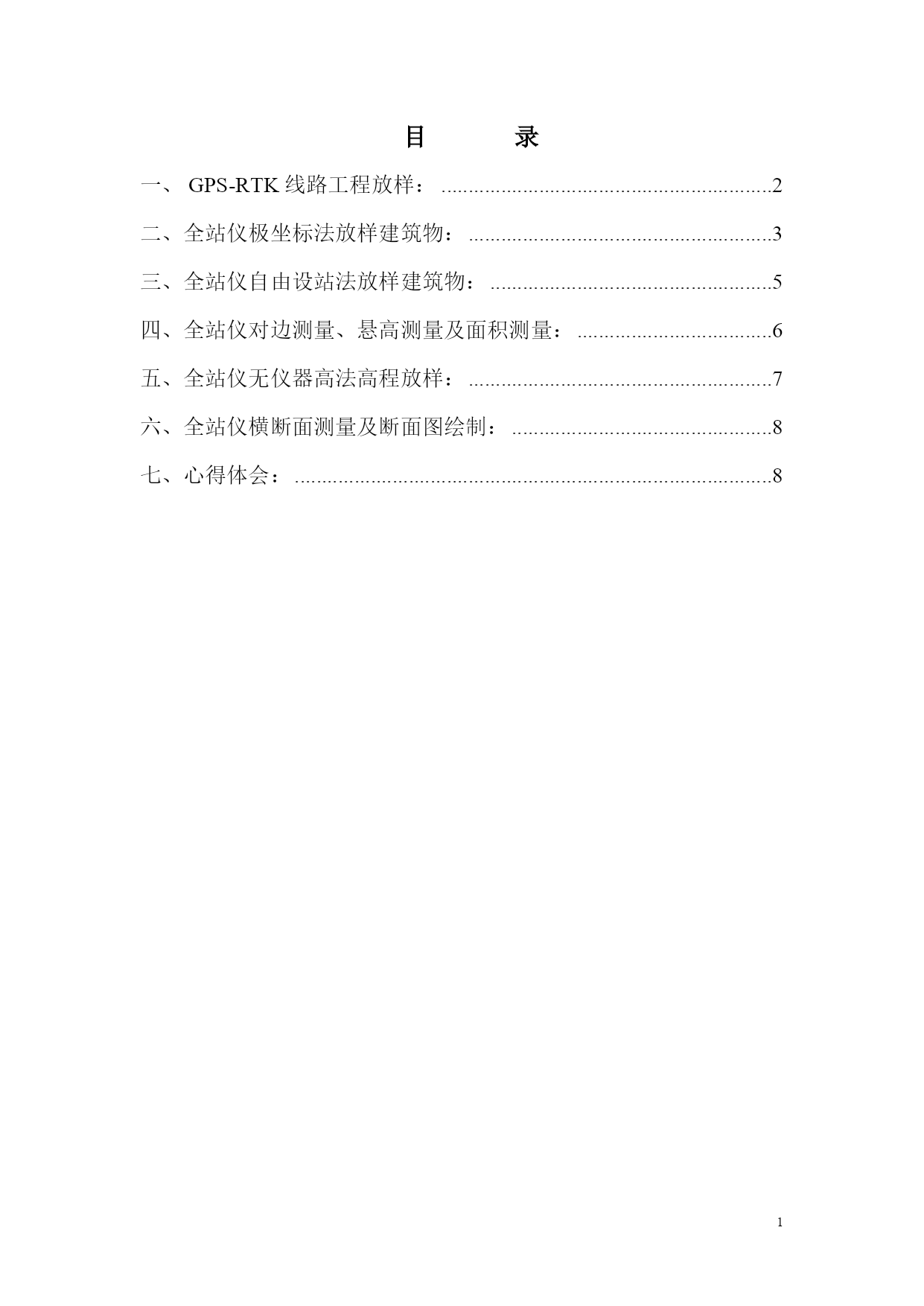

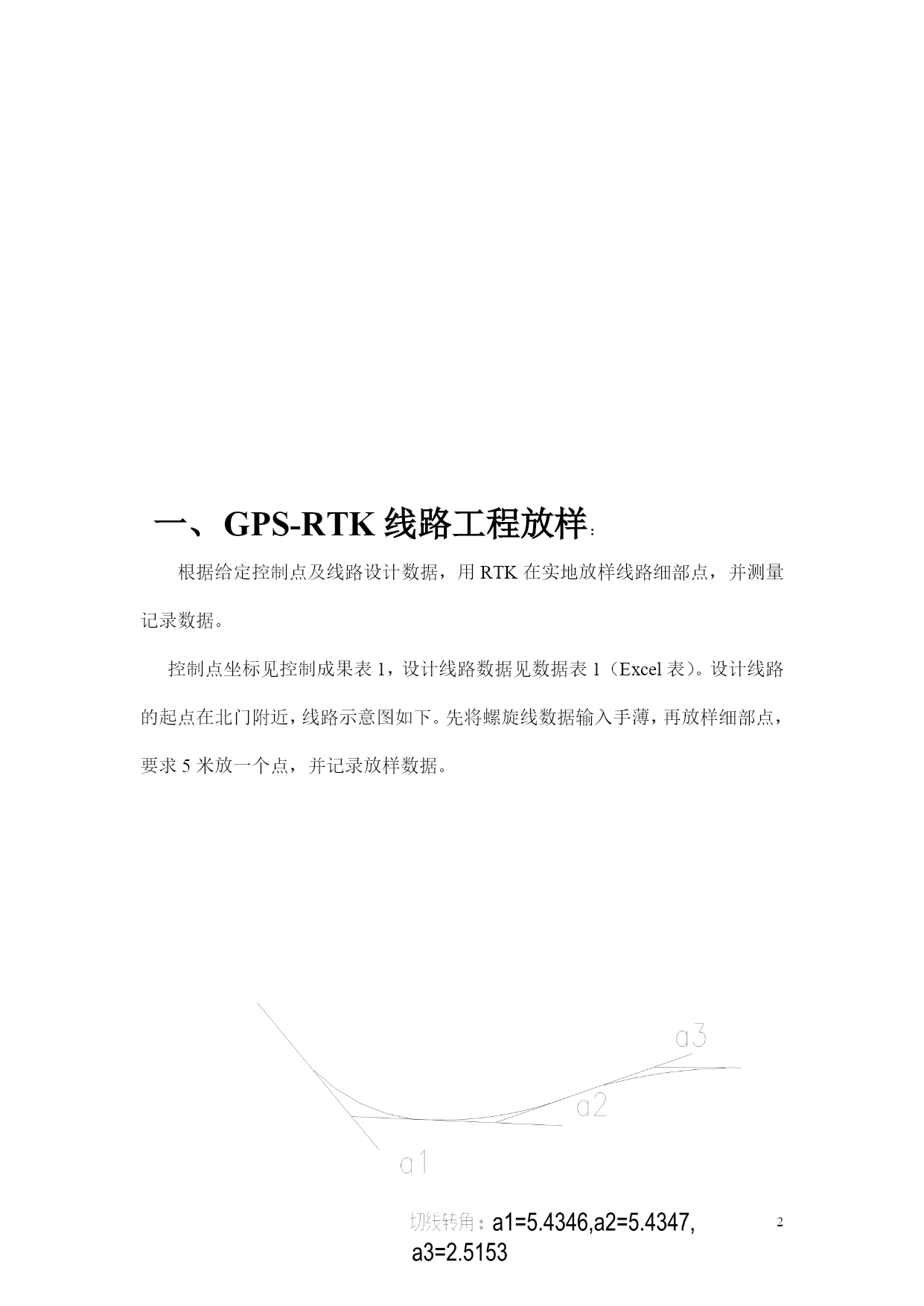

中国地质大学江城学院工程测量实习报告姓名王丽班级学号1200100228指导教师徐卫国2013年6月17日目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc359180466"一、GPS-RTK线路工程放样：PAGEREF_Toc359180466\h2HYPERLINK\l"_Toc359180467"二、全站仪极坐标法放样建筑物：PAGEREF_Toc359180467\h3HYPERLINK\l"_Toc359180468"三、全站仪自由设站法放样建筑物：PAGEREF_Toc359180468\h5HYPERLINK\l"_Toc359180469"四、全站仪对边测量、悬高测量及面积测量：PAGEREF_Toc359180469\h6HYPERLINK\l"_Toc359180470"五、全站仪无仪器高法高程放样：PAGEREF_Toc359180470\h7HYPERLINK\l"_Toc359180471"六、全站仪横断面测量及断面图绘制：PAGEREF_Toc359180471\h8HYPERLINK\l"_Toc359180471"七、心得体会：PAGEREF_Toc359180471\h8GPS-RTK线路工程放样：根据给定控制点及线路设计数据，用RTK在实地放样线路细部点，并测量记录数据。控制点坐标见控制成果表1，设计线路数据见数据表1（Excel表）。设计线路的起点在北门附近，线路示意图如下。先将螺旋线数据输入手薄，再放样细部点，要求5米放一个点，并记录放样数据。操作指导：设备：GPS主机、流动站，电台、天线、电瓶等RTK一组一套。在校区内，沿校区公路选取一块地势较高的开阔空地，将GPS基站架设在该位置，正确连接电源、天线、电台等设备，开机搜索卫星，连接手薄，设置基站参数，设置电台频率。连接流动站，打开电源搜索卫星，将手薄从主机退出，和流动站连接，设置流动站，获取主机的通讯信号。在手薄中建立新项目，设置参数。点校正。将流动站移动到附近有已知坐标的控制点上，测量其地心坐标并保存。共测量三个点。调出手薄中点校正程序，分别输入刚才测量控制点的地方坐标和地心坐标，求出转换参数，并保存。检核。将流动站移动到另一控制点上，测量其地方坐标，与实际坐标比较，计算差别，如果坐标分量在5mm以下，认为合格。否则，要重新作点校正。打开手薄的放样程序，选择线路放样，输入线路元素，对于直线段，输入起点坐标、方位、终点里程，曲线部分，输入偏转方向、曲线长度、半径等元素，并保存。开始放样。选择放样，输入里程，看导航界面，根据导航箭头指示的方向和显示的距离移动流动站，当进入放样点1米区域范围，导航箭头变成一个小圆圈，根据显示的距离，慢慢移动流动站，精确放出点位，放完后，并测量保存。重新输入下一个里程，按前面步骤，放出点位，直到放出整条路线。要求：计划一天，每组每人放样一次，不同的人可以从不同的里程开始，必须熟练掌握整个过程的每一部操作。二、全站仪极坐标法放样建筑物：已知控制点的坐标及建筑物设计资料，选择合适的控制点设站，放样出建筑物的边界线，要求3米放一个点。设计资料：建筑图形为一矩形，已知其中一点坐标：1#（X=3359160.490米Y=531671.386米），12边的方位角：91度58分24.66秒。建筑物位置在图书馆下的足球场上。操作要领：根据设计图形数据，计算各点坐标。根据1号点坐标和足球场附近几个控制点坐标，计算距离，根据距离情况和现场通视状况，设计站点位置。到选择好的控制点上，架设仪器，对中整平。开机，进入放样模式，设置站点，后视点。开始放样。输入放样点坐标，根据界面提示，转动照准部到指示方向，沿该方向大致接近放样距离处安置棱镜，测量距离差，根据差值，调整棱镜到准确位置。以此法放出其它点。三、全站仪自由设站法放样建筑物：根据已知控制点位置及放样设计资料，在放样区选一个合适的位置，用自由设站法获得其坐标，再用该坐标放样建筑物。建筑物位置在体育馆空置场地。建筑物基础放样要求：建筑物基础的测设包括以下两个基本方面：①根据基础平面图放出基础框架②放出基础图中10个孔桩的位置（1点－10点）。（见附后设计图）有关数据1）已有平面控制点，见成果表。2）基础图部分点位坐标见下表：坐标表：点号坐标①（3359118.232，531725.801）②（3359122
