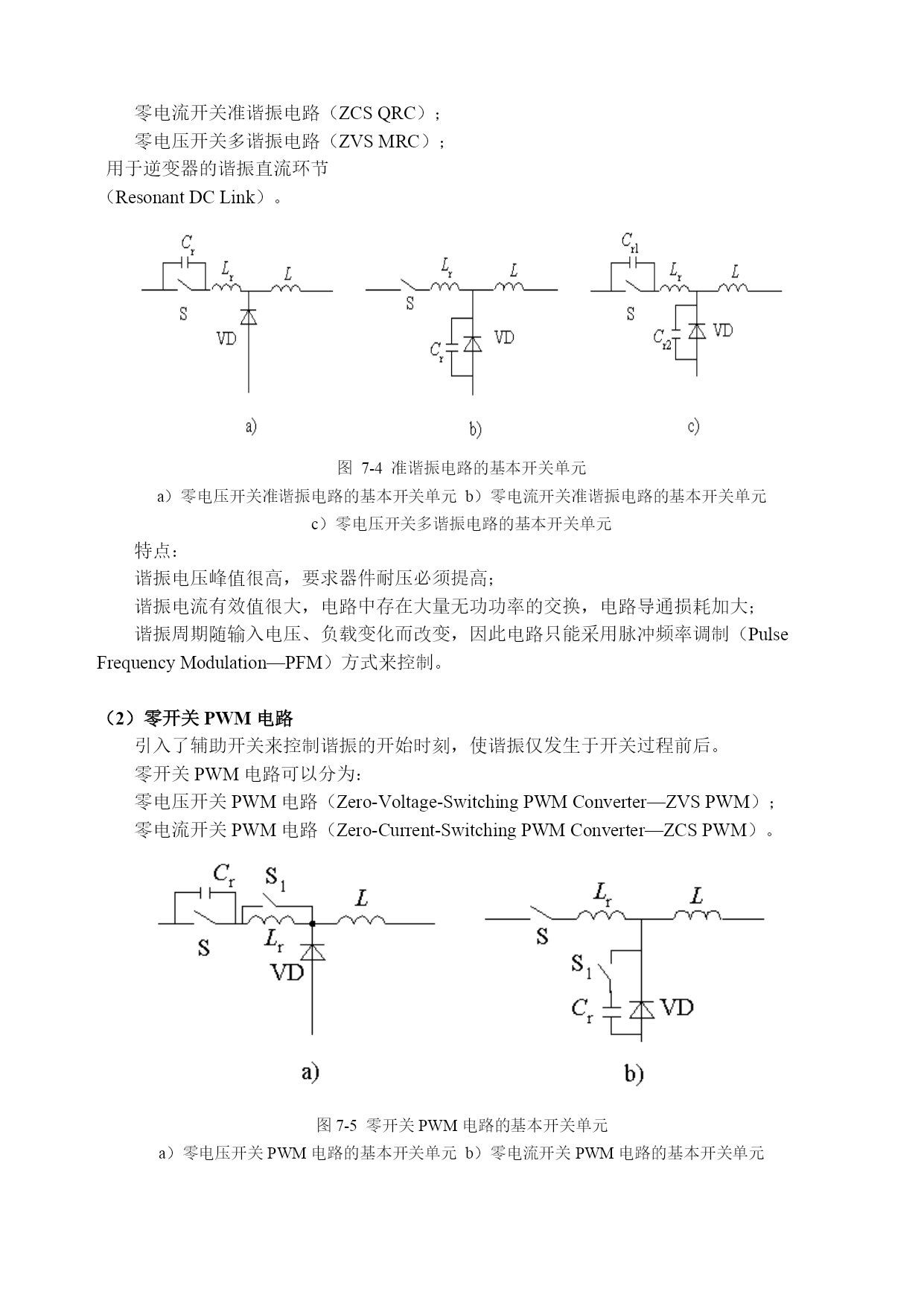

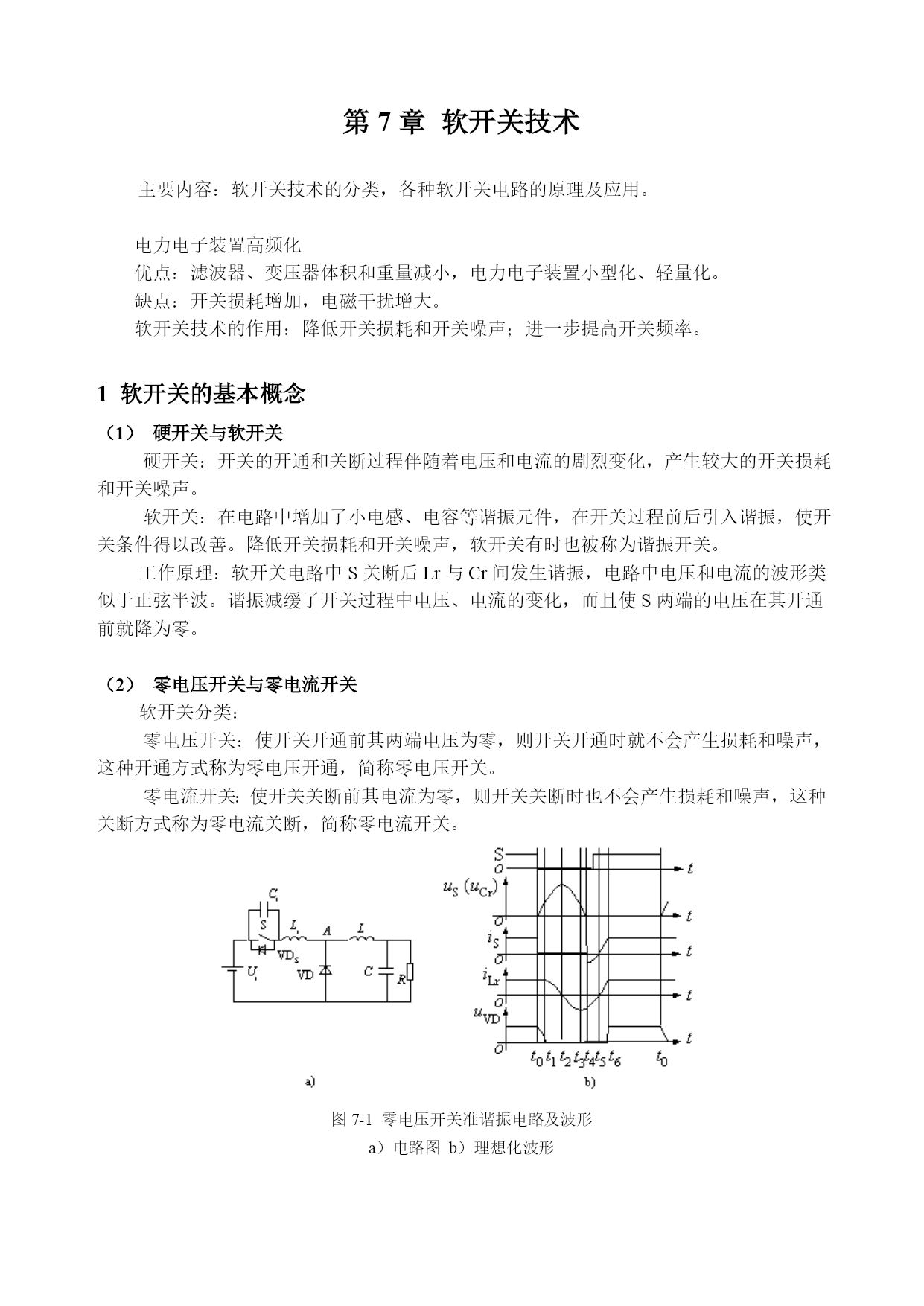

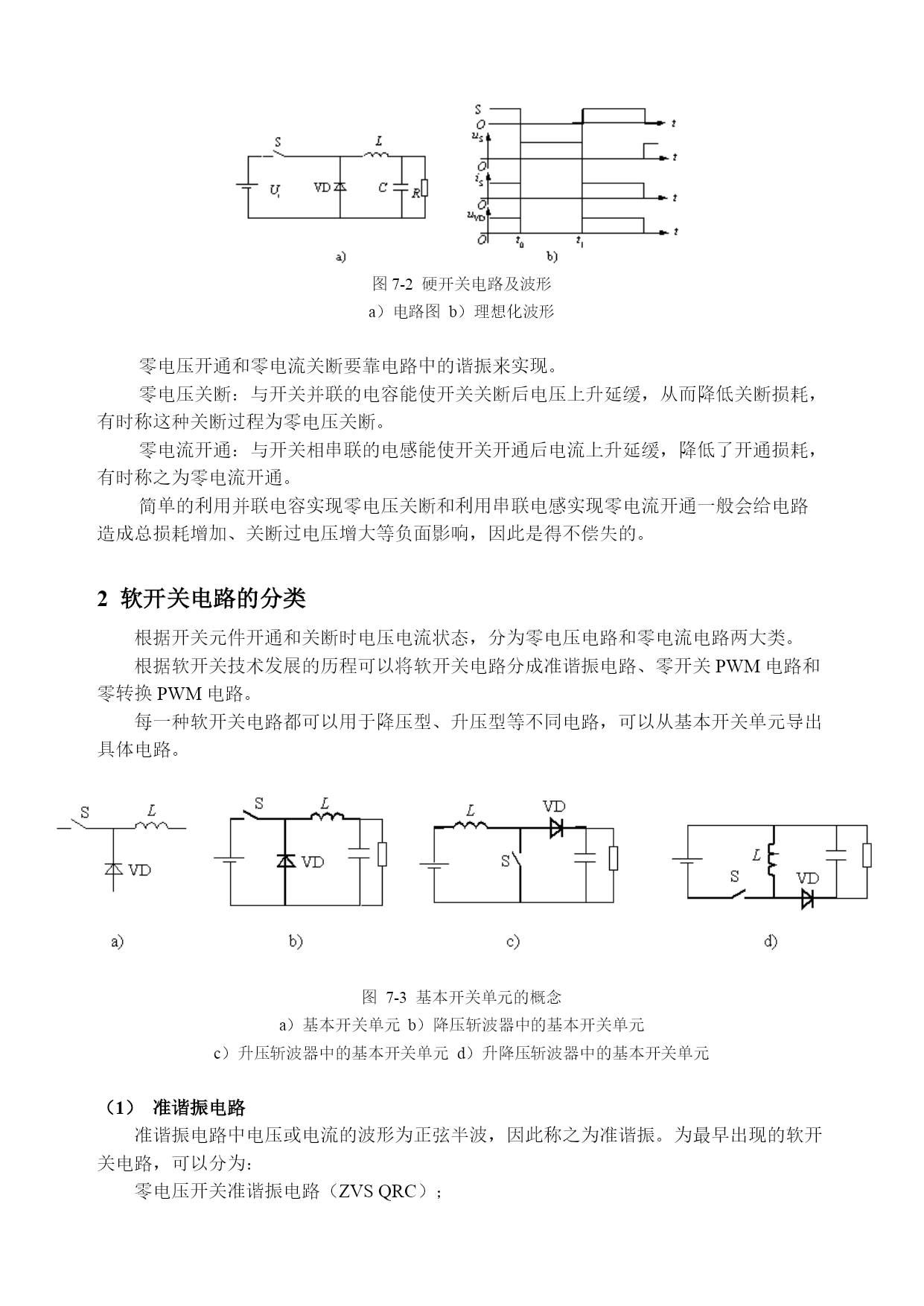

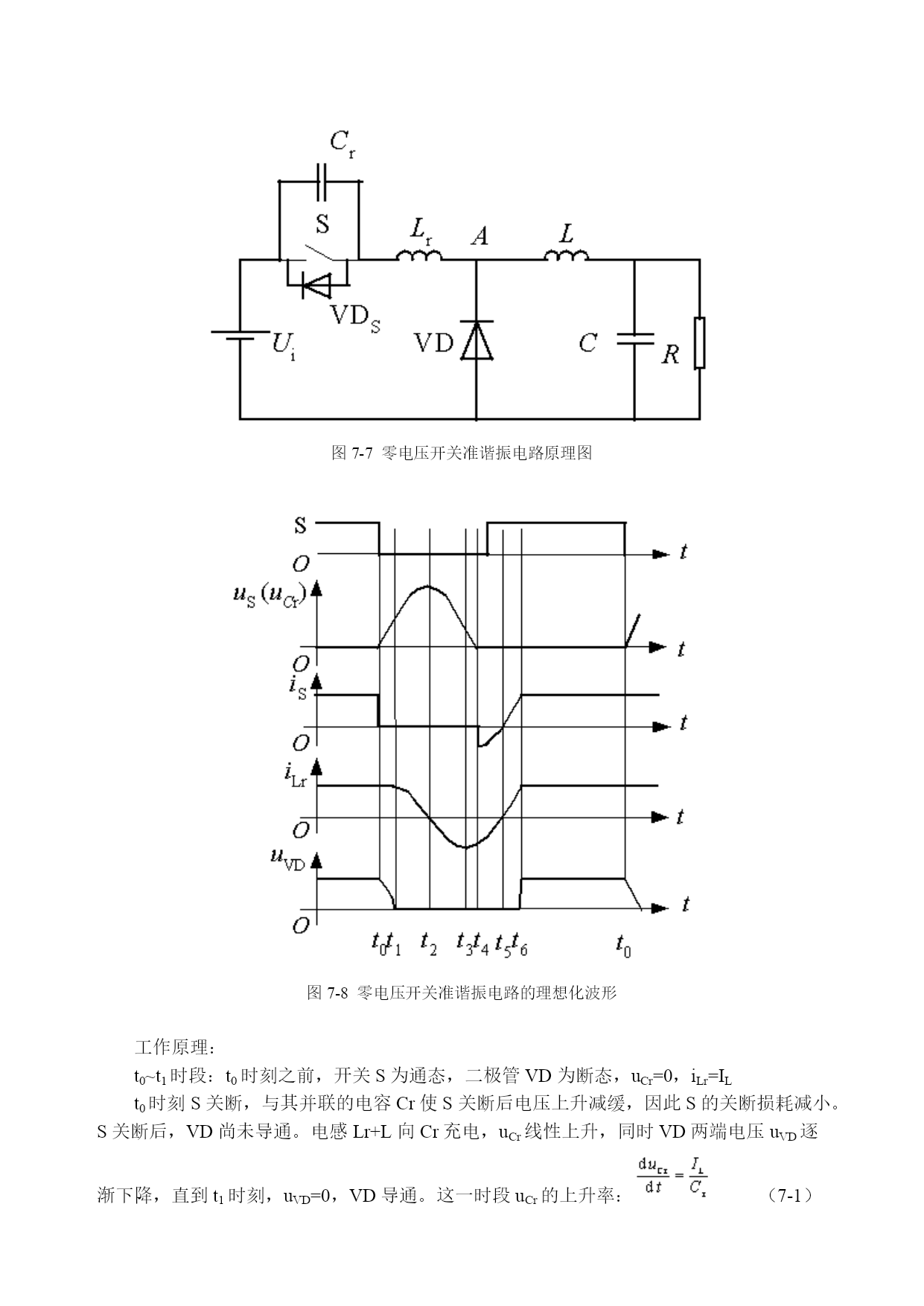

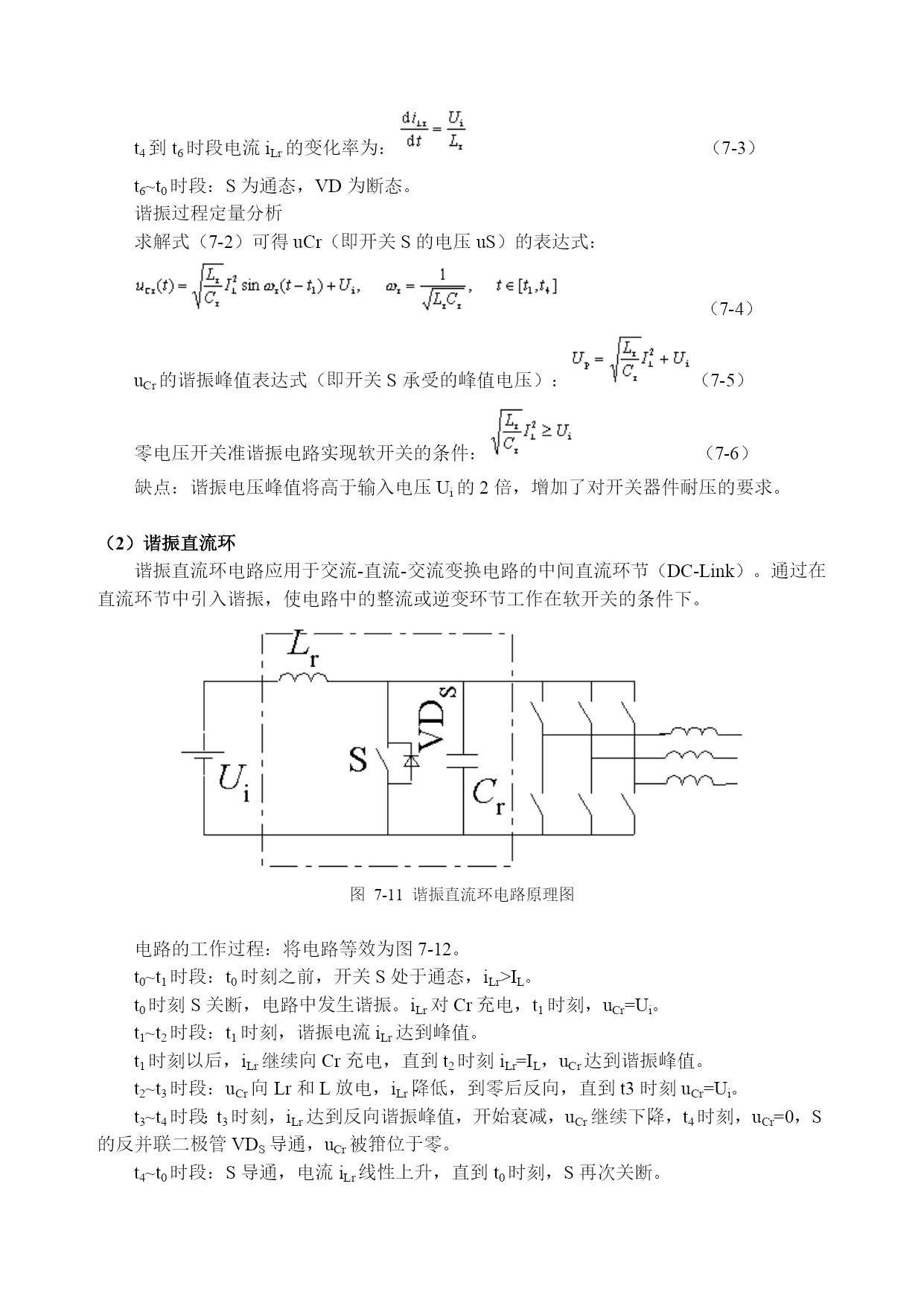

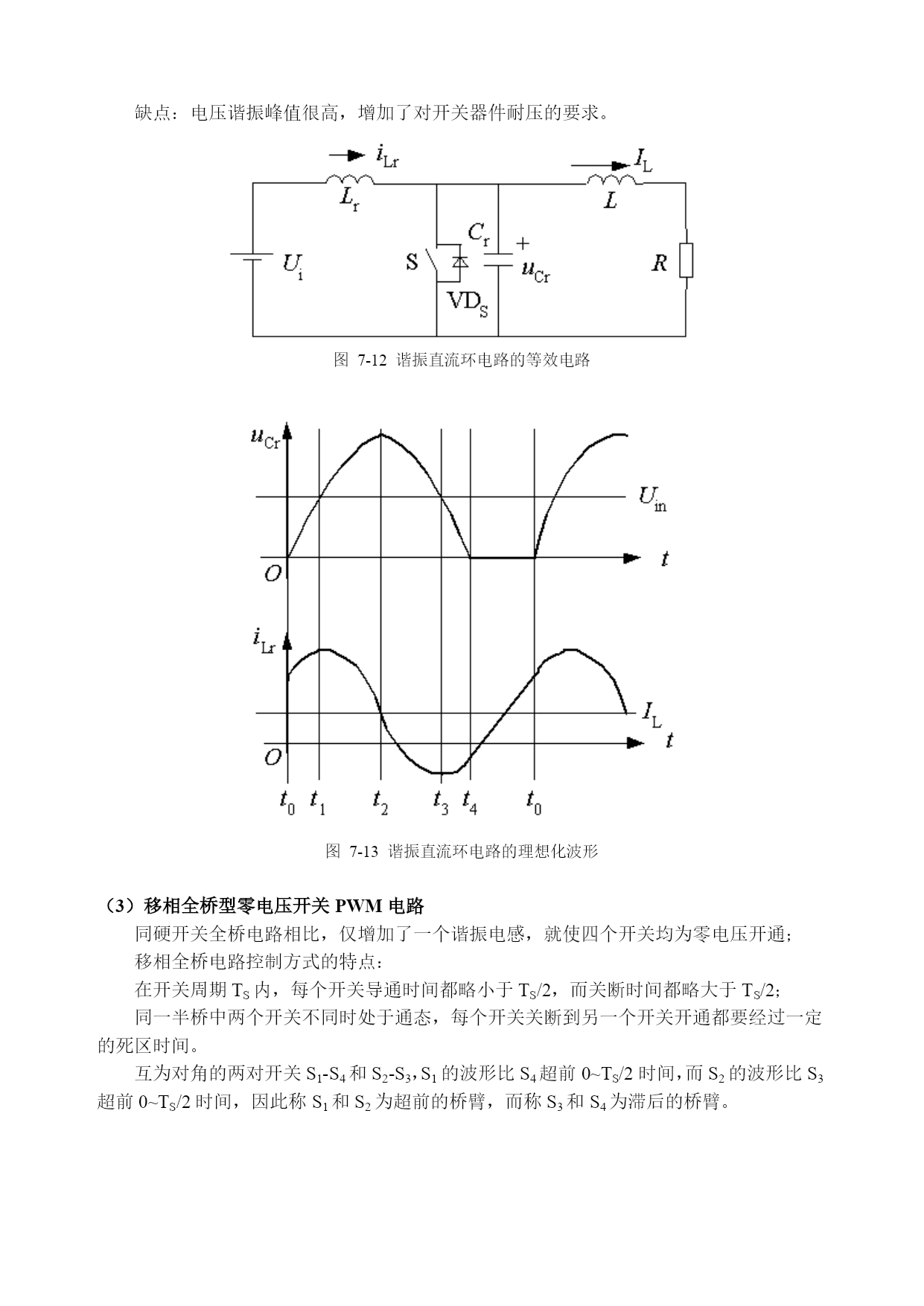

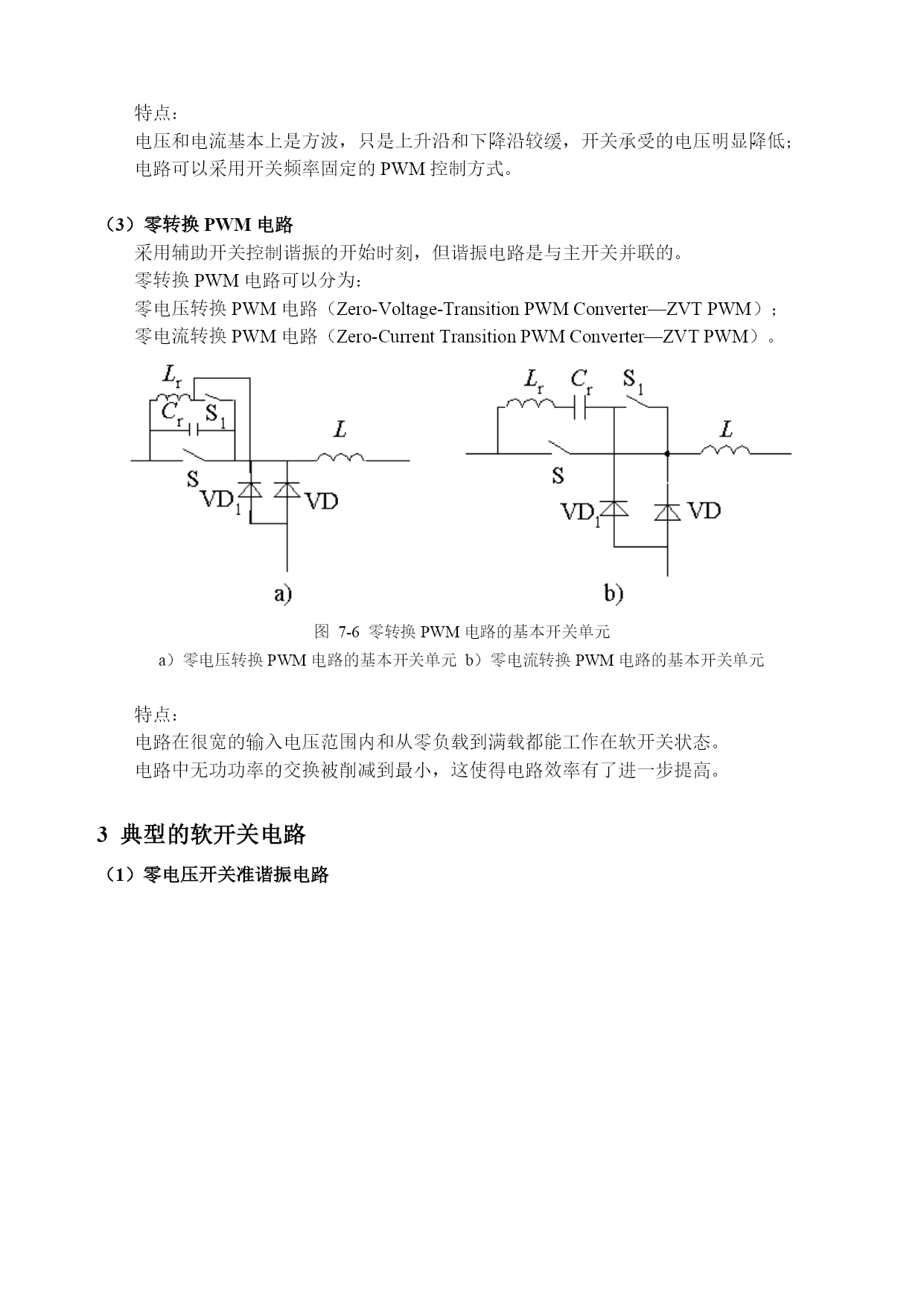

软开关技术（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）第7章软开关技术主要内容：软开关技术的分类，各种软开关电路的原理及应用。电力电子装置高频化优点：滤波器、变压器体积和重量减小，电力电子装置小型化、轻量化。缺点：开关损耗增加，电磁干扰增大。软开关技术的作用：降低开关损耗和开关噪声；进一步提高开关频率。1软开关的基本概念（1）硬开关与软开关硬开关：开关的开通和关断过程伴随着电压和电流的剧烈变化，产生较大的开关损耗和开关噪声。软开关：在电路中增加了小电感、电容等谐振元件，在开关过程前后引入谐振，使开关条件得以改善。降低开关损耗和开关噪声，软开关有时也被称为谐振开关。工作原理：软开关电路中S关断后Lr与Cr间发生谐振，电路中电压和电流的波形类似于正弦半波。谐振减缓了开关过程中电压、电流的变化，而且使S两端的电压在其开通前就降为零。（2）零电压开关与零电流开关软开关分类：零电压开关：使开关开通前其两端电压为零，则开关开通时就不会产生损耗和噪声，这种开通方式称为零电压开通，简称零电压开关。零电流开关：使开关关断前其电流为零，则开关关断时也不会产生损耗和噪声，这种关断方式称为零电流关断，简称零电流开关。图7-1零电压开关准谐振电路及波形a）电路图b）理想化波形图7-2硬开关电路及波形a）电路图b）理想化波形零电压开通和零电流关断要靠电路中的谐振来实现。零电压关断：与开关并联的电容能使开关关断后电压上升延缓，从而降低关断损耗，有时称这种关断过程为零电压关断。零电流开通：与开关相串联的电感能使开关开通后电流上升延缓，降低了开通损耗，有时称之为零电流开通。简单的利用并联电容实现零电压关断和利用串联电感实现零电流开通一般会给电路造成总损耗增加、关断过电压增大等负面影响，因此是得不偿失的。2软开关电路的分类根据开关元件开通和关断时电压电流状态，分为零电压电路和零电流电路两大类。根据软开关技术发展的历程可以将软开关电路分成准谐振电路、零开关PWM电路和零转换PWM电路。每一种软开关电路都可以用于降压型、升压型等不同电路，可以从基本开关单元导出具体电路。图7-3基本开关单元的概念a）基本开关单元b）降压斩波器中的基本开关单元c）升压斩波器中的基本开关单元d）升降压斩波器中的基本开关单元（1）准谐振电路准谐振电路中电压或电流的波形为正弦半波，因此称之为准谐振。为最早出现的软开关电路，可以分为：零电压开关准谐振电路（ZVSQRC）；零电流开关准谐振电路（ZCSQRC）；零电压开关多谐振电路（ZVSMRC）；用于逆变器的谐振直流环节（ResonantDCLink）。图7-4准谐振电路的基本开关单元a）零电压开关准谐振电路的基本开关单元b）零电流开关准谐振电路的基本开关单元c）零电压开关多谐振电路的基本开关单元特点：谐振电压峰值很高，要求器件耐压必须提高；谐振电流有效值很大，电路中存在大量无功功率的交换，电路导通损耗加大；谐振周期随输入电压、负载变化而改变，因此电路只能采用脉冲频率调制（PulseFrequencyModulation—PFM）方式来控制。（2）零开关PWM电路引入了辅助开关来控制谐振的开始时刻，使谐振仅发生于开关过程前后。零开关PWM电路可以分为：零电压开关PWM电路（Zero-Voltage-SwitchingPWMConverter—ZVSPWM）；零电流开关PWM电路（Zero-Current-SwitchingPWMConverter—ZCSPWM）。图7-5零开关PWM电路的基本开关单元a）零电压开关PWM电路的基本开关单元b）零电流开关PWM电路的基本开关单元特点：电压和电流基本上是方波，只是上升沿和下降沿较缓，开关承受的电压明显降低；电路可以采用开关频率固定的PWM控制方式。（3）零转换PWM电路采用辅助开关控制谐振的开始时刻，但谐振电路是与主开关并联的。零转换PWM电路可以分为：零电压转换PWM电路（Zero-Voltage-TransitionPWMConverter—ZVTPWM）；零电流转换PWM电路（Zero-CurrentTransitionPWMConverter—ZVTPWM）。图7-6零转换PWM电路的基本开关单元a）零电压转换PWM电路的基本开关单元b）零电流转换PWM电路的基本开关单元特点：电路在很宽的输入电压范围内和从零负载到满载都能工作在软开关状态。电路中无功功率的交换被削减到最小，这使得电路效率有了进一步提高。3典型的软开关电路（1）零电压开关准谐振电路图7-7零电压开关准谐振电路原理图图7-8零电压
