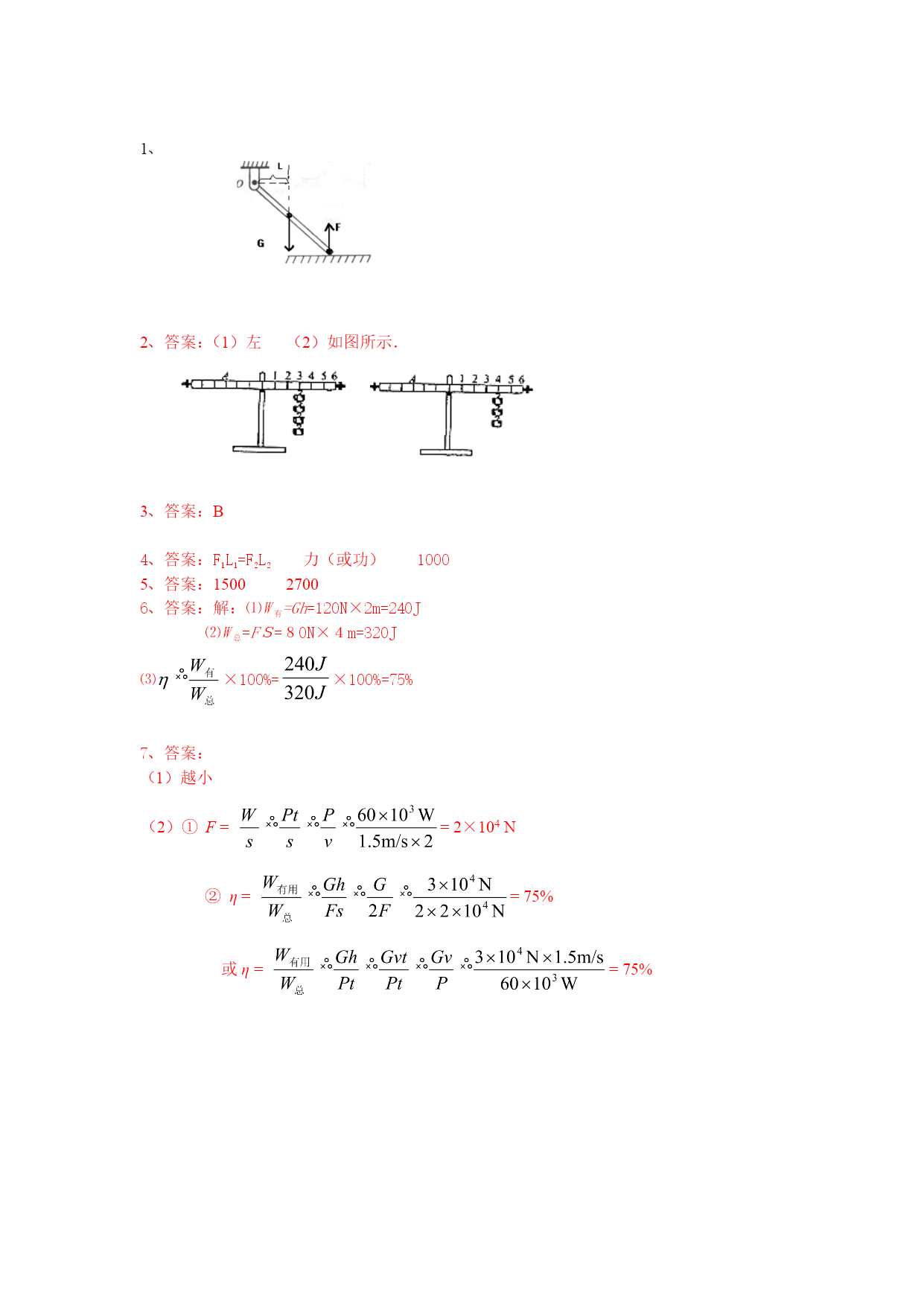

1．如图14所示，粗细均匀的棒一端搁在地上，另一端与支点O连接．要求：（1）作出地面对棒的支持力和棒所受重力的示意图（2）画出重力的力臂2、在探究杠杆的平衡条件的实验中：①小明将杠杆放在水平桌面上，发现杠杆右端下倾，那么他应该将杠杆左端的螺母向（选填“左”或“右”）调节，使杠杆在水平位置平衡．②实验时只有8个相同的钩码，现已在左端A点挂有4个钩码，如图所示，为使杠杆平衡，钩码应挂在何处？（请设计两种方案，在下图中画出）3．在如图所示的简单机械中，属于费力杠杆的是4.杠杆的平衡条件是_________________。使用定滑轮不能省______________，但可以改变动力的方向。为了响应国家“节能减排”的号召，在符合安全行驶要求的情况下，小明帮助爸爸卸下汽车后备箱放置的不常用物品500N，使汽车负载减少，假设汽车以72km／h的速度匀速直线行驶，负载改变前后汽车受到的阻力分别为2000N和1950N，则汽车发动机实际功率减少______________W。5．爸爸想移动一个重箱子，小鹏帮助爸爸采用了如图所示的装置，如果箱子重为1200N，所用水平拉力F为1000N，箱子以0．1m／s的速度做匀速直线运动，若滑轮组的机械效率为90％，则在5s内拉力F所做的功是J，箱子与水平地面之间的摩擦力为N．FG6．如图所示，拉力F=80N，物体重G=120N，若绳子自由端匀速拉动的距离s=4m，物体被提高的距离h=2m，求：（1）拉力所做的有用功；（2）拉力所做的总功W总；（3）该滑轮组的机械效率η。7、图甲是建筑工地上常见的塔式起重机示意图。这种起重机主要用于房屋建筑施工中物料的竖直或水平输送。（1）由杠杆的平衡条件可知，塔式起重机的起重量随起吊幅度而变化，起吊幅度越大，起重量。（2）某塔式起重机是通过电动机带动如图乙所示滑轮组竖直起吊物料的。已知起吊重为3×104N的物料时，电动机的输出功率为60kW，物料匀速上升的速度为1.5m/s。试求：①电动机作用在滑轮组上的水平拉力F；②这次起吊时滑轮组的机械效率。1、2、答案：（1）左（2）如图所示．3、答案：B4、答案：F1L1=F2L2力（或功）10005、答案：150027006、答案：解：⑴W有=Gh=120N×2m=240J⑵W总=FＳ=８0N×４m=320J⑶×100%=×100%=75%7、答案：（1）越小（2）①F==2×104N②η==75%或η==75%
