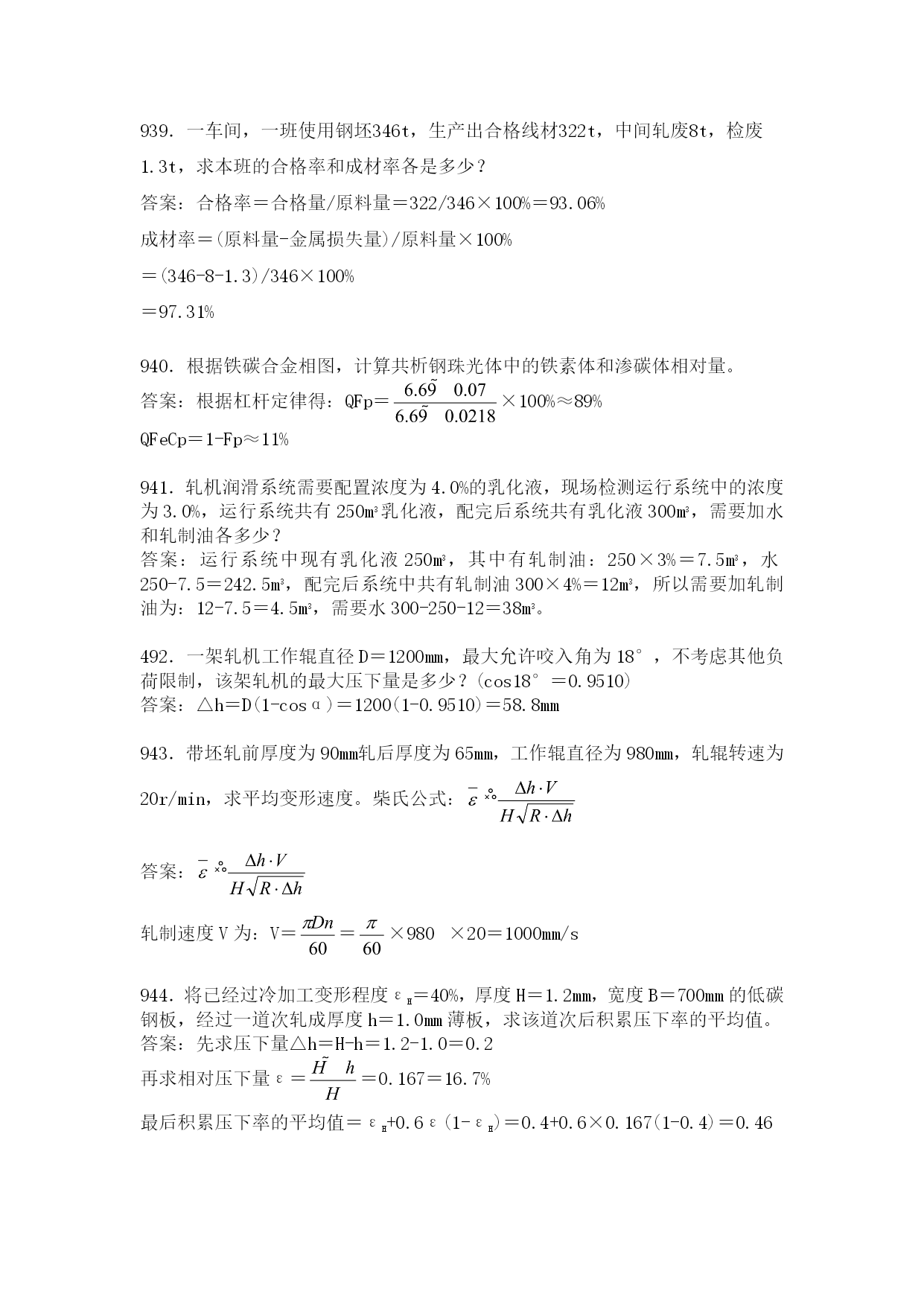

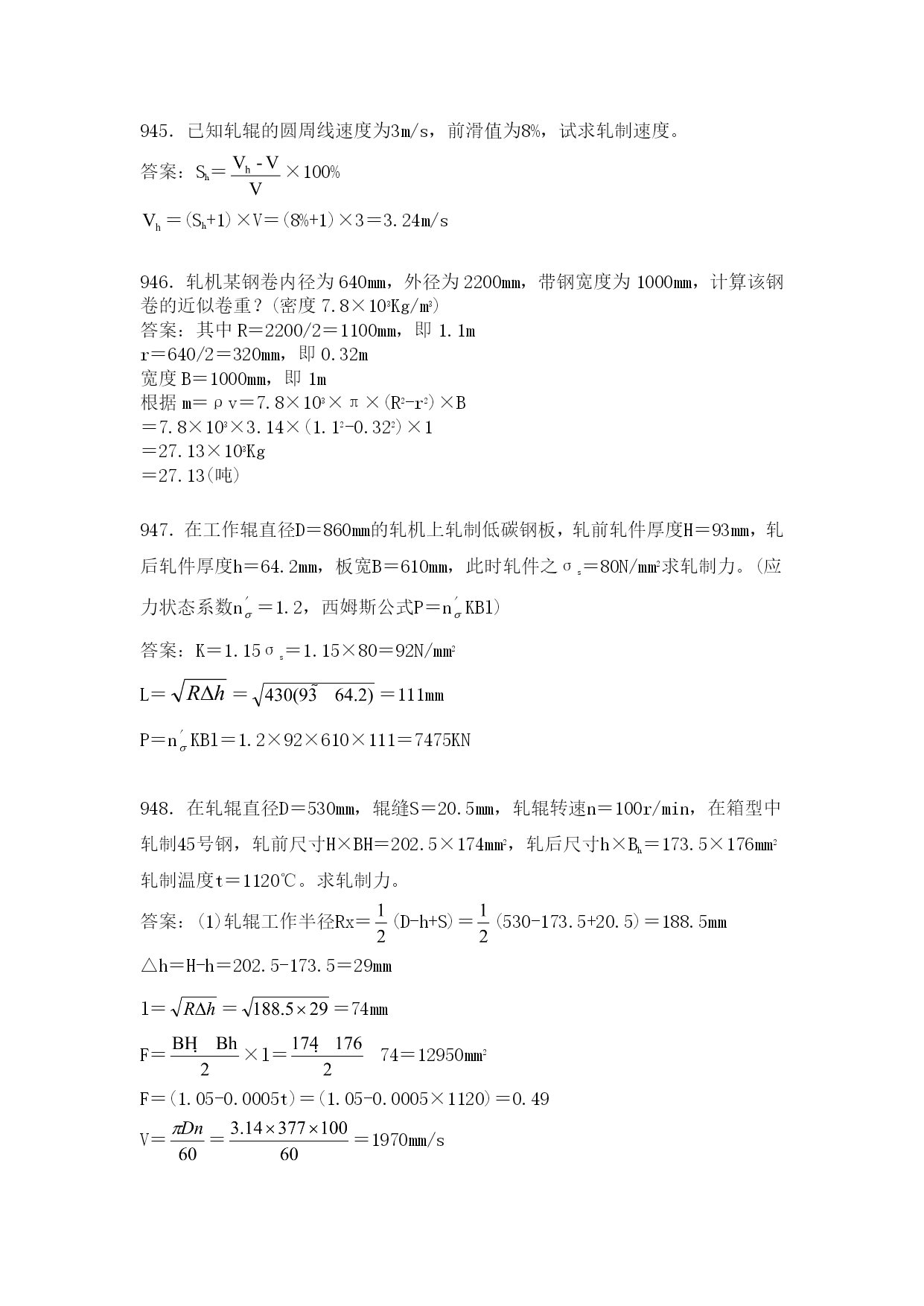

939．一车间，一班使用钢坯346t，生产出合格线材322t，中间轧废8t，检废1.3t，求本班的合格率和成材率各是多少？答案：合格率＝合格量/原料量＝322/346×100%＝93.06%成材率＝(原料量-金属损失量)/原料量×100%＝(346-8-1.3)/346×100%＝97.31%940．根据铁碳合金相图，计算共析钢珠光体中的铁素体和渗碳体相对量。答案：根据杠杆定律得：QFp＝×100%≈89%QFeCp＝1-Fp≈11%941．轧机润滑系统需要配置浓度为4.0%的乳化液，现场检测运行系统中的浓度为3.0%，运行系统共有250m3乳化液，配完后系统共有乳化液300m3，需要加水和轧制油各多少？答案：运行系统中现有乳化液250m3，其中有轧制油：250×3%＝7.5m3，水250-7.5＝242.5m3，配完后系统中共有轧制油300×4%＝12m3，所以需要加轧制油为：12-7.5＝4.5m3，需要水300-250-12＝38m3。492．一架轧机工作辊直径D＝1200mm，最大允许咬入角为18°，不考虑其他负荷限制，该架轧机的最大压下量是多少？(cos18°＝0.9510)答案：△h＝D(1-cosα)＝1200(1-0.9510)＝58.8mm943．带坯轧前厚度为90mm轧后厚度为65mm，工作辊直径为980mm，轧辊转速为20r/min，求平均变形速度。柴氏公式：答案：轧制速度V为：V＝＝×980×20＝1000mm/s944．将已经过冷加工变形程度εH＝40%，厚度H＝1.2mm，宽度B＝700mm的低碳钢板，经过一道次轧成厚度h＝1.0mm薄板，求该道次后积累压下率的平均值。答案：先求压下量△h＝H-h＝1.2-1.0＝0.2再求相对压下量ε＝＝0.167＝16.7%最后积累压下率的平均值＝εH+0.6ε(1-εH)＝0.4+0.6×0.167(1-0.4)＝0.46945．已知轧辊的圆周线速度为3m/s，前滑值为8%，试求轧制速度。答案：Sh＝×100%＝(Sh+1)×V＝(8%+1)×3＝3.24m/s946．轧机某钢卷内径为640mm，外径为2200mm，带钢宽度为1000mm，计算该钢卷的近似卷重？(密度7.8×103Kg/m3)答案：其中R＝2200/2＝1100mm，即1.1mr＝640/2＝320mm，即0.32m宽度B＝1000mm，即1m根据m＝ρv＝7.8×103×π×(R2-r2)×B＝7.8×103×3.14×(1.12-0.322)×1＝27.13×103Kg＝27.13(吨)947．在工作辊直径D＝860mm的轧机上轧制低碳钢板，轧前轧件厚度H＝93mm，轧后轧件厚度h＝64.2mm，板宽B＝610mm，此时轧件之σs＝80N/mm2求轧制力。(应力状态系数n＝1.2，西姆斯公式P＝nKBl)答案：K＝1.15σs＝1.15×80＝92N/mm2L＝＝＝111mmP＝nKBl＝1.2×92×610×111＝7475KN948．在轧辊直径D＝530mm，辊缝S＝20.5mm，轧辊转速n＝100r/min，在箱型中轧制45号钢，轧前尺寸H×BH＝202.5×174mm2，轧后尺寸h×Bh＝173.5×176mm2轧制温度t＝1120℃。求轧制力。答案：(1)轧辊工作半径Rx＝(D-h+S)＝(530-173.5+20.5)＝188.5mm△h＝H-h＝202.5-173.5＝29mml＝＝＝74mmF＝×l＝74＝12950mm2F＝(1.05-0.0005t)＝(1.05-0.0005×1120)＝0.49V＝＝＝1970mm/s(2)m＝＝＝0.06K＝9.8(14-0.01t)(1.4+C+Mn)＝(137-0.098×1120)(1.4+0.45+0.5)＝64N/mm2＝0.1(14-0.01t)C＝0.1(14-0.01×1120)×1＝0.3N.S/mm2＝＝4.1s-1(3)＝(1+m)(K+η)＝(1+0.06)(64+0.3×4.1)＝69N/mm2(4)P＝×F＝69×12950＝895.4KN949．已知精轧机组共有6架轧机，在全部机架正常投入情况下，F6机架出口带钢厚度为2.0mm，如在F3机架出现辊印缺陷(F3轧辊直径为610mm，出口轧件厚度约为4mm)，请计算该辊印缺陷在F6出口的周期为多少？答案：L3＝3.14×610mm×4mm/2mm＝3830.8mm(式中L—辊印周期长度；D—轧辊直径；h—出口厚度。)答：F3出现辊印缺陷在带钢出F6后得周期为3830.8mm。950．已知轧机刚度为400吨/mm，
