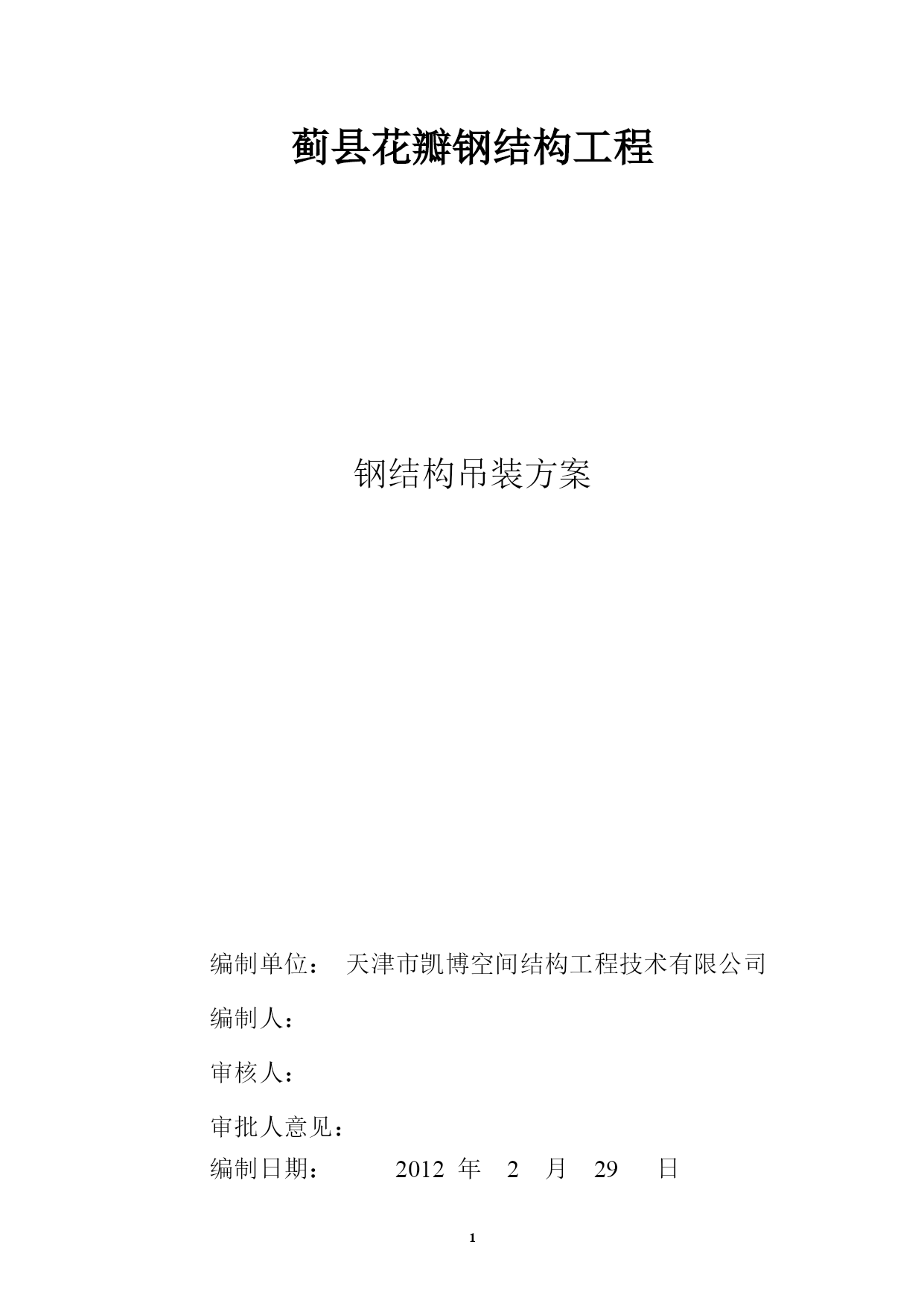

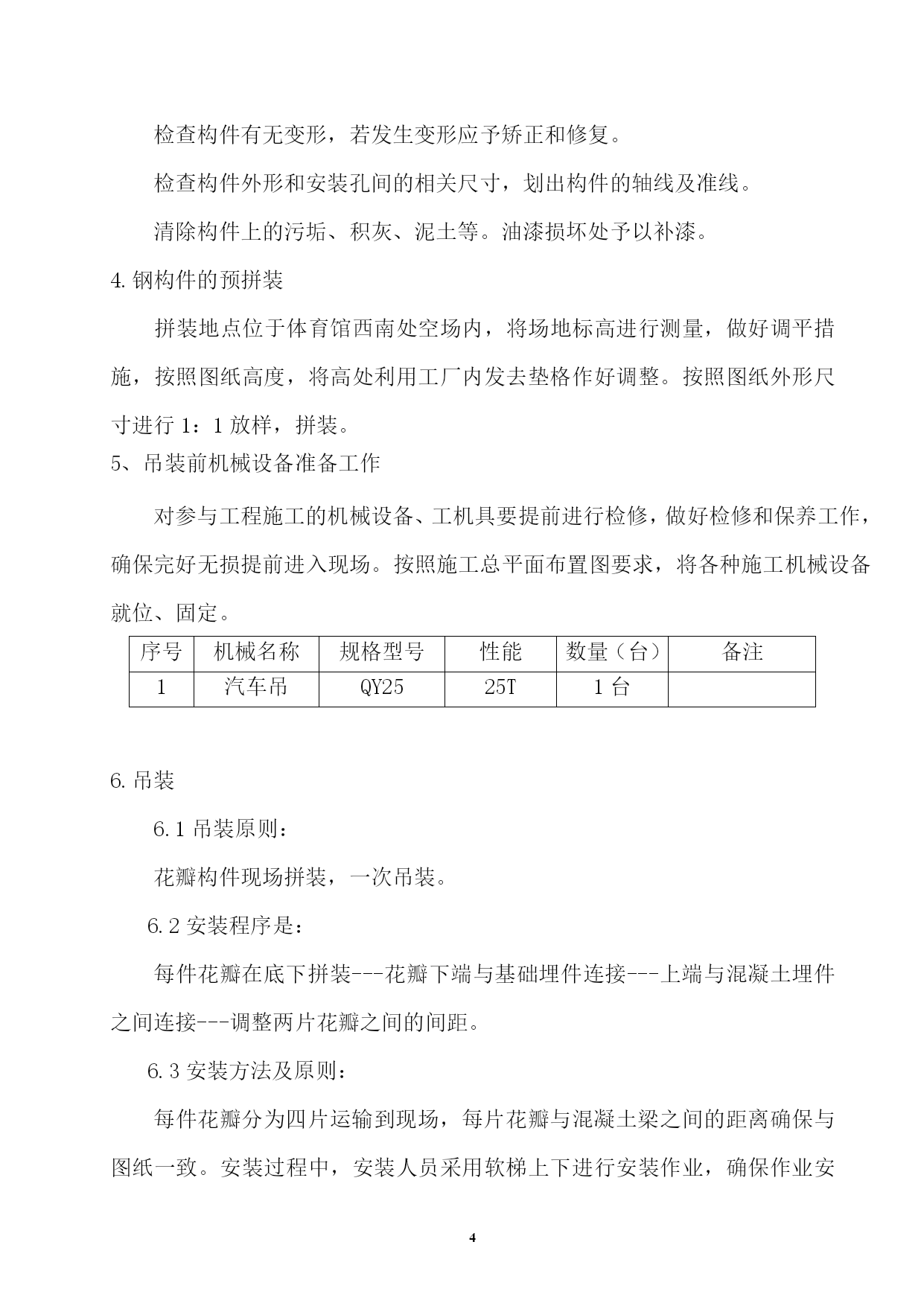

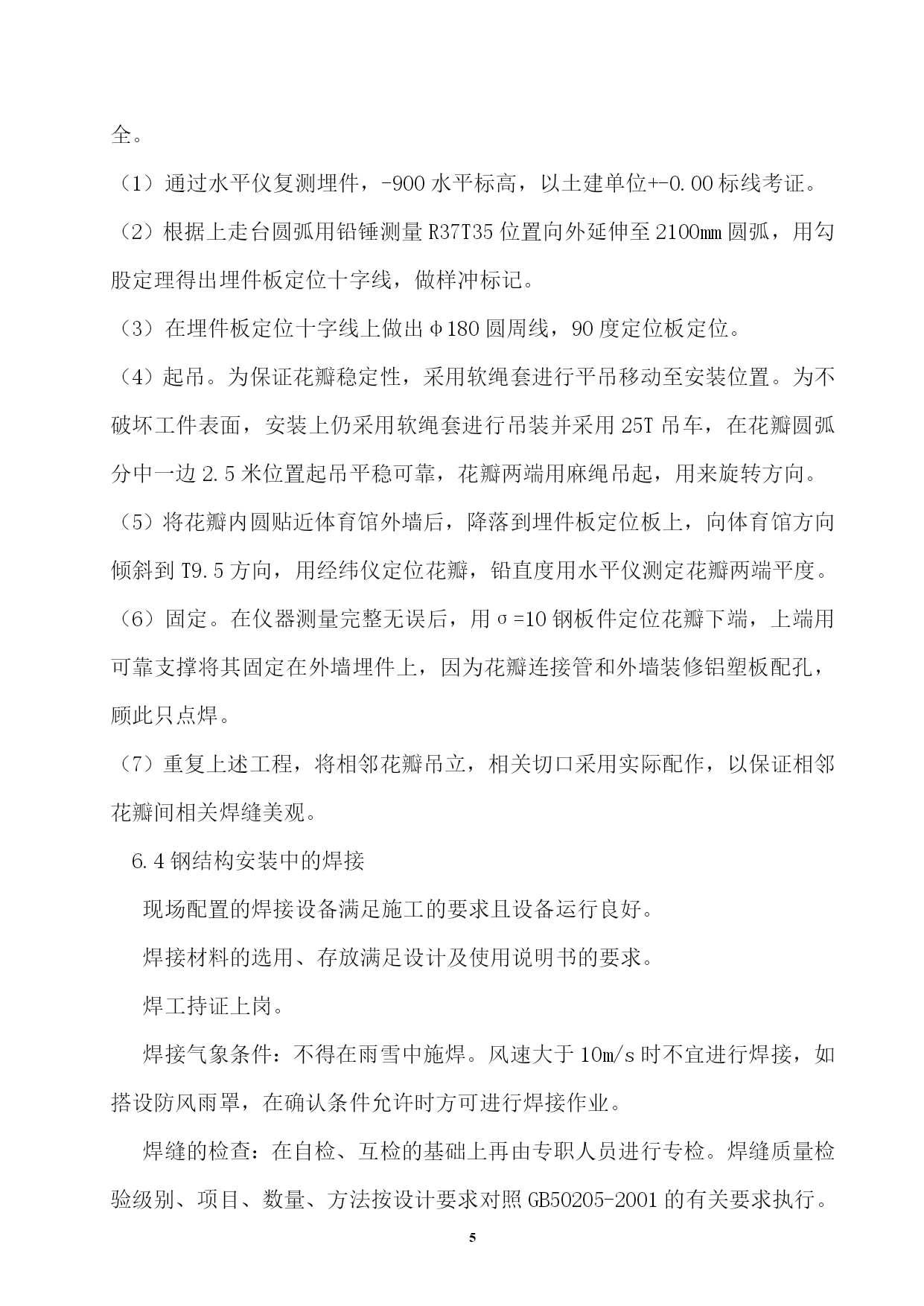

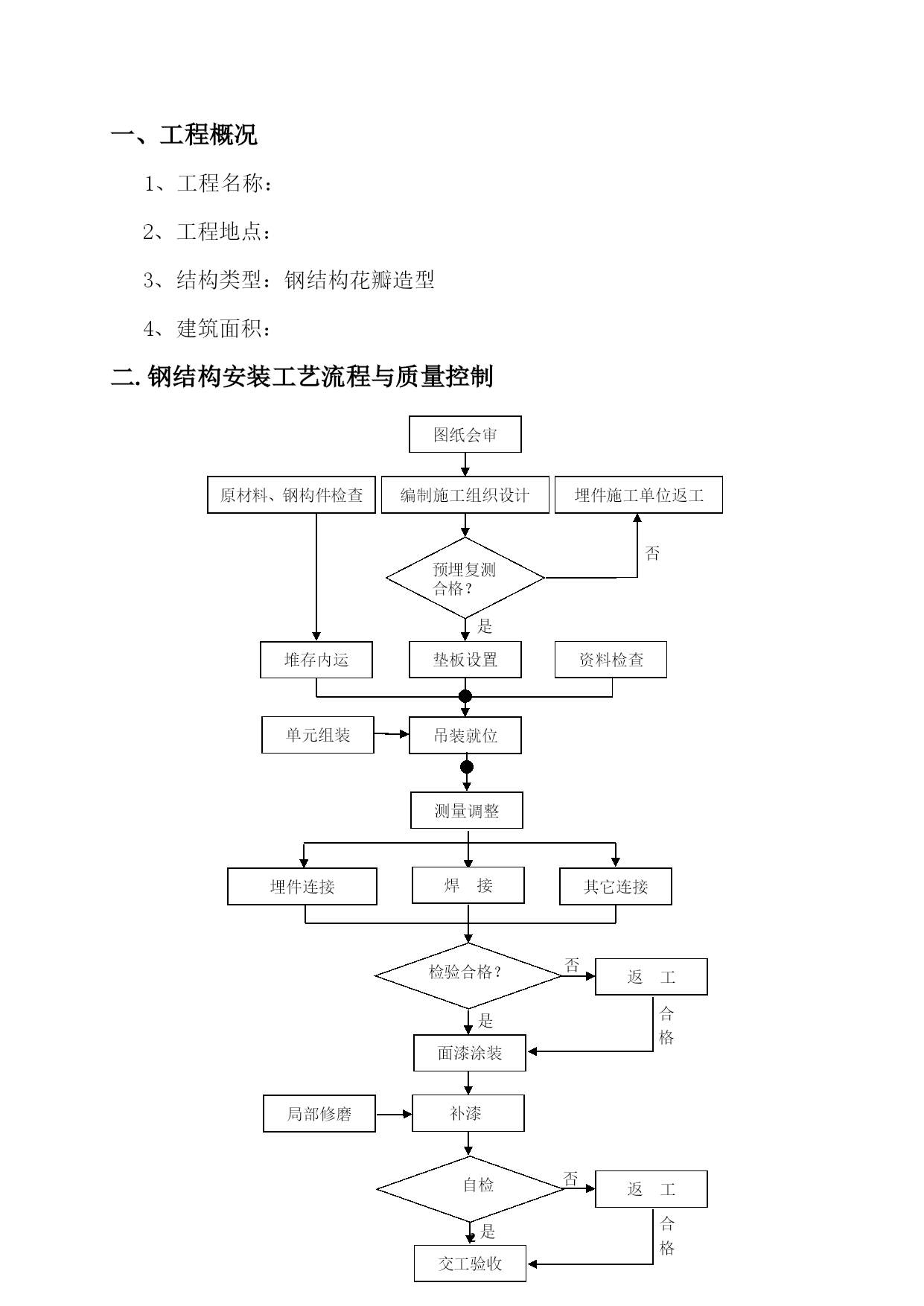

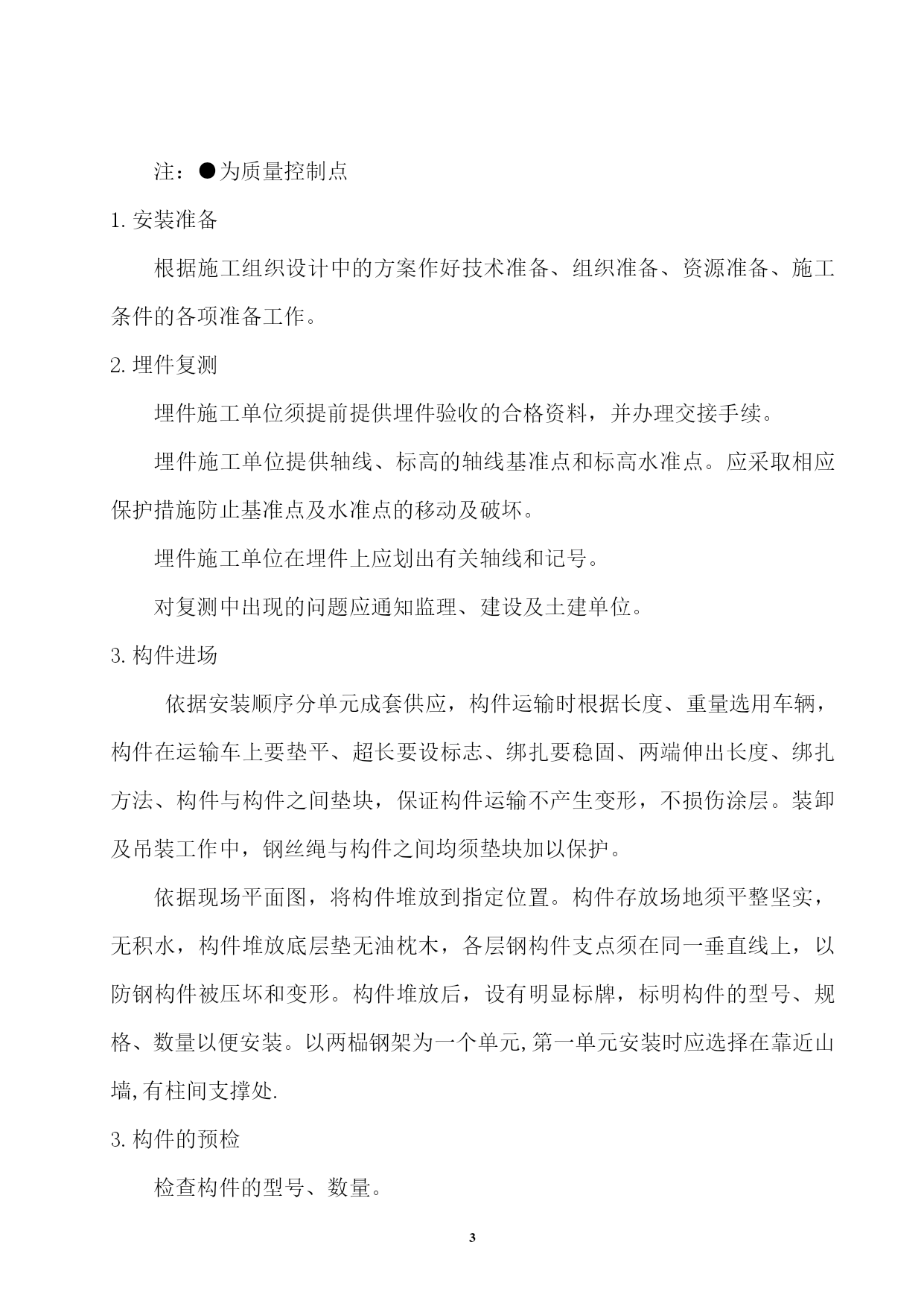

蓟州体育馆花瓣首层造型吊装方案编制：审核：审批：2011-11天津市凯博空间结构工程技术有限公司蓟县花瓣钢结构工程钢结构吊装方案编制单位：天津市凯博空间结构工程技术有限公司编制人：审核人：审批人意见：编制日期：2012年2月29日一、工程概况1、工程名称：2、工程地点：3、结构类型：钢结构花瓣造型4、建筑面积：二.钢结构安装工艺流程与质量控制图纸会审编制施工组织设计原材料、钢构件检查埋件施工单位返工预埋复测合格？垫板设置堆存内运资料检查吊装就位单元组装测量调整焊接其它连接埋件连接检验合格？面漆涂装补漆自检交工验收局部修磨返工返工是否是是否否合格合格注：●为质量控制点1.安装准备根据施工组织设计中的方案作好技术准备、组织准备、资源准备、施工条件的各项准备工作。2.埋件复测埋件施工单位须提前提供埋件验收的合格资料，并办理交接手续。埋件施工单位提供轴线、标高的轴线基准点和标高水准点。应采取相应保护措施防止基准点及水准点的移动及破坏。埋件施工单位在埋件上应划出有关轴线和记号。对复测中出现的问题应通知监理、建设及土建单位。3.构件进场依据安装顺序分单元成套供应，构件运输时根据长度、重量选用车辆，构件在运输车上要垫平、超长要设标志、绑扎要稳固、两端伸出长度、绑扎方法、构件与构件之间垫块，保证构件运输不产生变形，不损伤涂层。装卸及吊装工作中，钢丝绳与构件之间均须垫块加以保护。依据现场平面图，将构件堆放到指定位置。构件存放场地须平整坚实，无积水，构件堆放底层垫无油枕木，各层钢构件支点须在同一垂直线上，以防钢构件被压坏和变形。构件堆放后，设有明显标牌，标明构件的型号、规格、数量以便安装。以两榀钢架为一个单元,第一单元安装时应选择在靠近山墙,有柱间支撑处.3.构件的预检检查构件的型号、数量。检查构件有无变形，若发生变形应予矫正和修复。检查构件外形和安装孔间的相关尺寸，划出构件的轴线及准线。清除构件上的污垢、积灰、泥土等。油漆损坏处予以补漆。4.钢构件的预拼装拼装地点位于体育馆西南处空场内，将场地标高进行测量，做好调平措施，按照图纸高度，将高处利用工厂内发去垫格作好调整。按照图纸外形尺寸进行1：1放样，拼装。5、吊装前机械设备准备工作对参与工程施工的机械设备、工机具要提前进行检修，做好检修和保养工作，确保完好无损提前进入现场。按照施工总平面布置图要求，将各种施工机械设备就位、固定。序号机械名称规格型号性能数量（台）备注1汽车吊QY2525T1台6.吊装6.1吊装原则：花瓣构件现场拼装，一次吊装。6.2安装程序是：每件花瓣在底下拼装---花瓣下端与基础埋件连接---上端与混凝土埋件之间连接---调整两片花瓣之间的间距。6.3安装方法及原则：每件花瓣分为四片运输到现场，每片花瓣与混凝土梁之间的距离确保与图纸一致。安装过程中，安装人员采用软梯上下进行安装作业，确保作业安全。（1）通过水平仪复测埋件，-900水平标高，以土建单位+-0.00标线考证。（2）根据上走台圆弧用铅锤测量R37T35位置向外延伸至2100mm圆弧，用勾股定理得出埋件板定位十字线，做样冲标记。（3）在埋件板定位十字线上做出φ180圆周线，90度定位板定位。（4）起吊。为保证花瓣稳定性，采用软绳套进行平吊移动至安装位置。为不破坏工件表面，安装上仍采用软绳套进行吊装并采用25T吊车，在花瓣圆弧分中一边2.5米位置起吊平稳可靠，花瓣两端用麻绳吊起，用来旋转方向。（5）将花瓣内圆贴近体育馆外墙后，降落到埋件板定位板上，向体育馆方向倾斜到T9.5方向，用经纬仪定位花瓣，铅直度用水平仪测定花瓣两端平度。（6）固定。在仪器测量完整无误后，用σ=10钢板件定位花瓣下端，上端用可靠支撑将其固定在外墙埋件上，因为花瓣连接管和外墙装修铝塑板配孔，顾此只点焊。（7）重复上述工程，将相邻花瓣吊立，相关切口采用实际配作，以保证相邻花瓣间相关焊缝美观。6.4钢结构安装中的焊接现场配置的焊接设备满足施工的要求且设备运行良好。焊接材料的选用、存放满足设计及使用说明书的要求。焊工持证上岗。焊接气象条件：不得在雨雪中施焊。风速大于10m/s时不宜进行焊接，如搭设防风雨罩，在确认条件允许时方可进行焊接作业。焊缝的检查：在自检、互检的基础上再由专职人员进行专检。焊缝质量检验级别、项目、数量、方法按设计要求对照GB50205-2001的有关要求执行。三.安全保证措施实现工程施工全过程“四无”：即无死亡、无重伤、无倒塌
