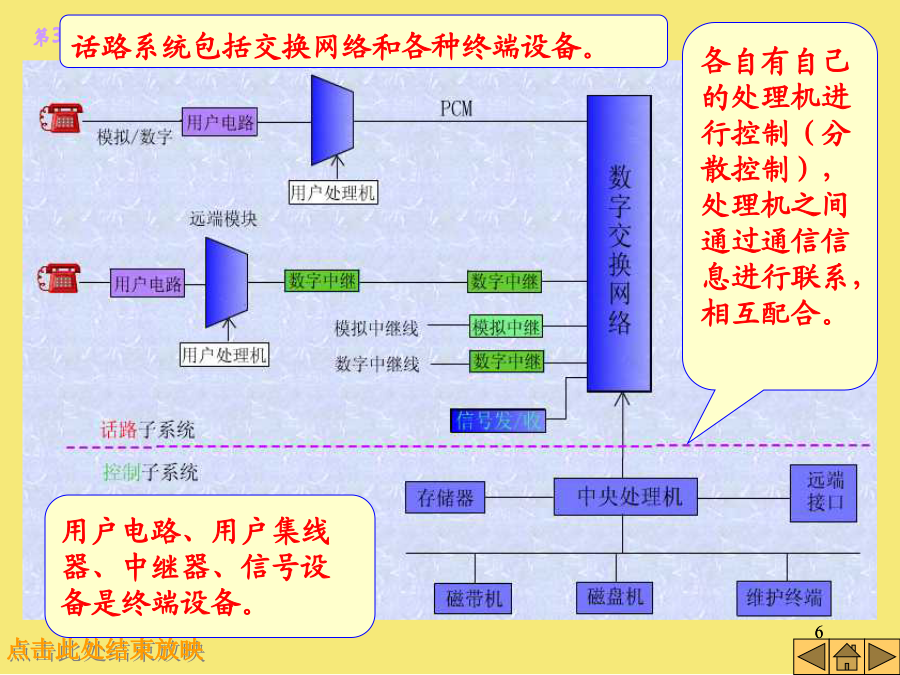

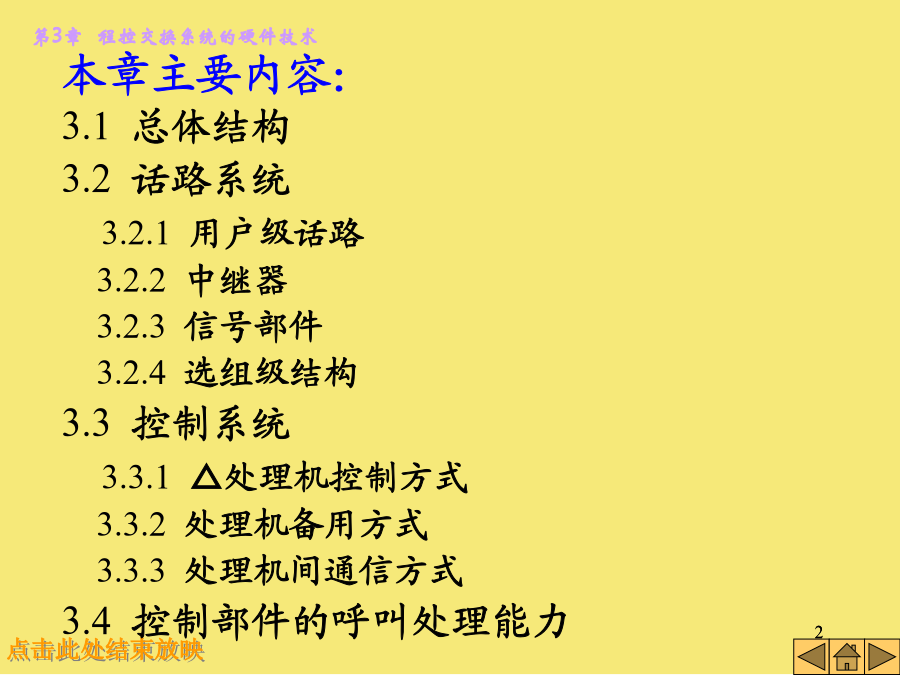

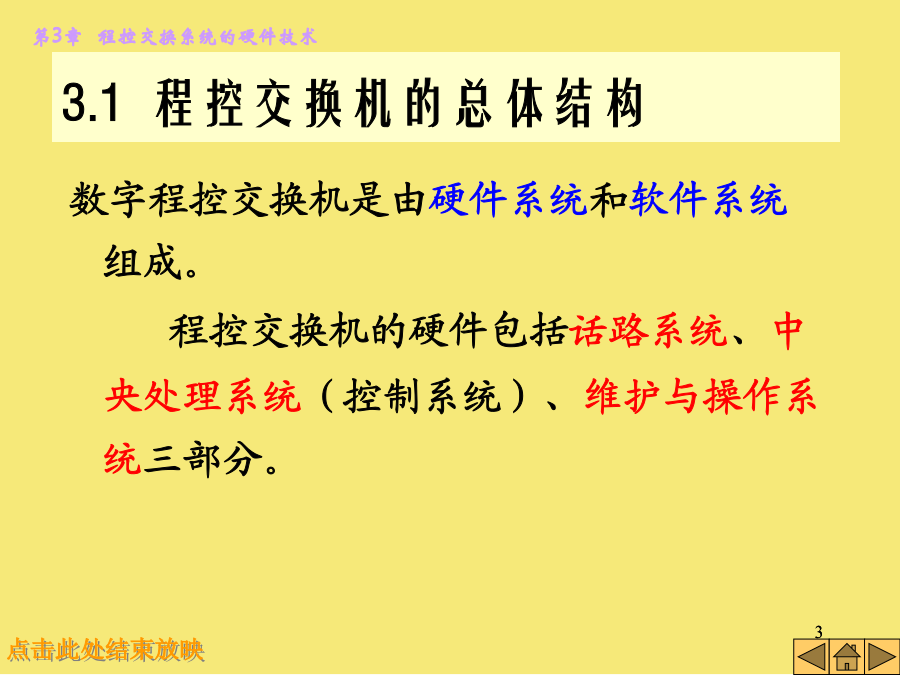

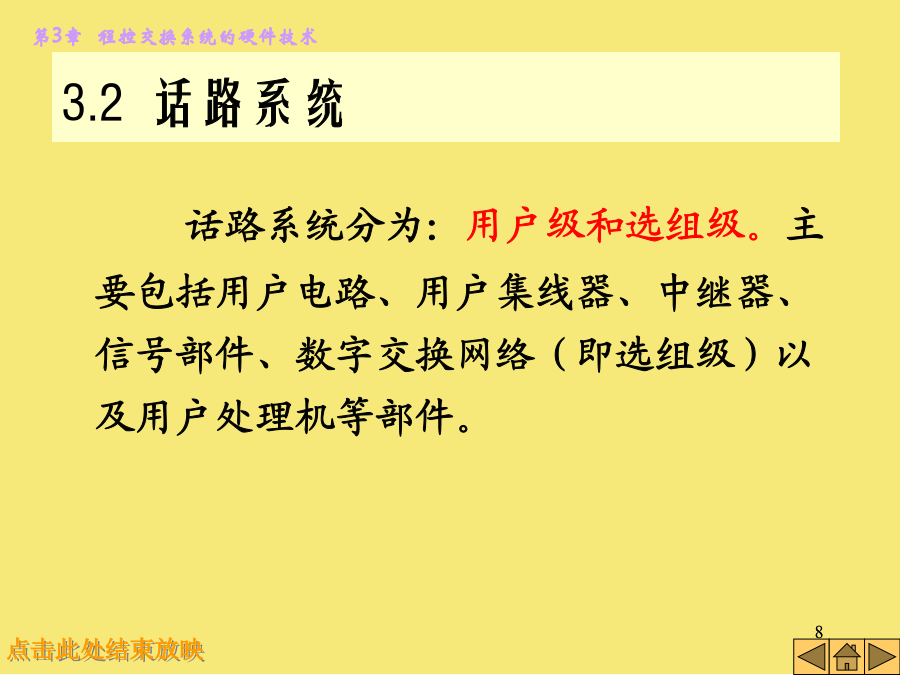

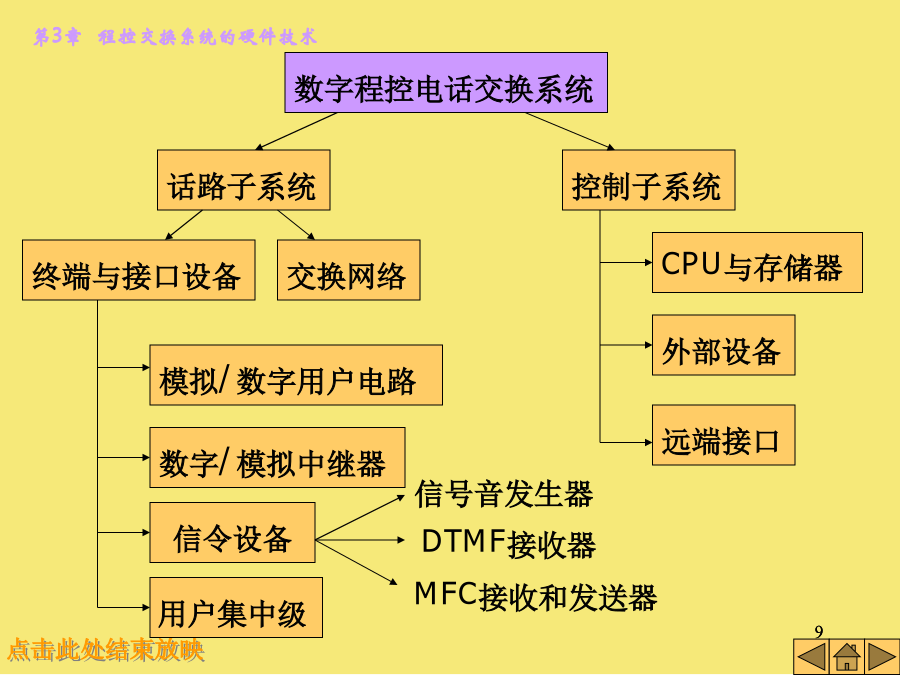

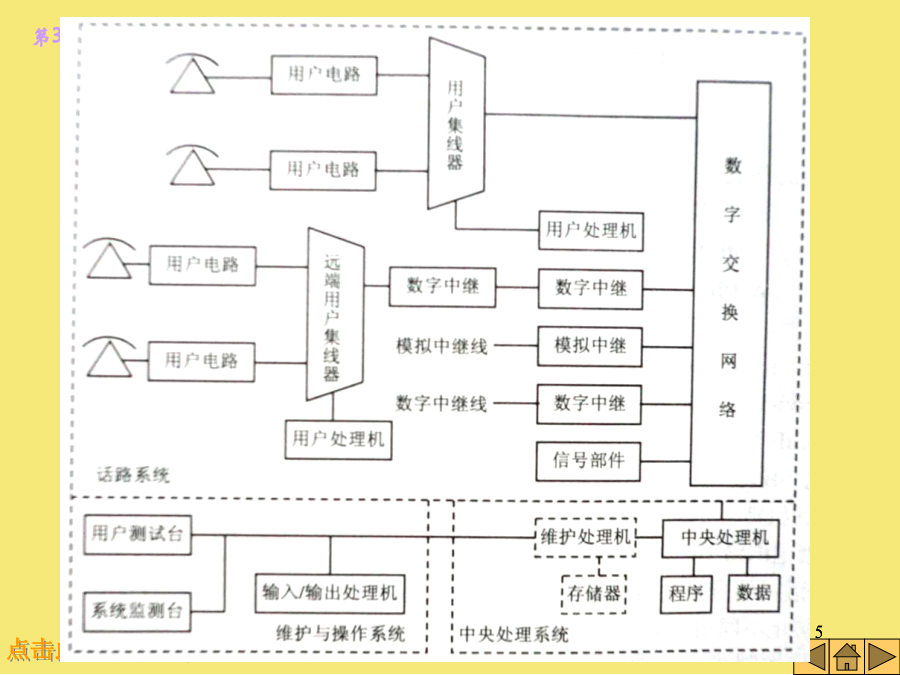

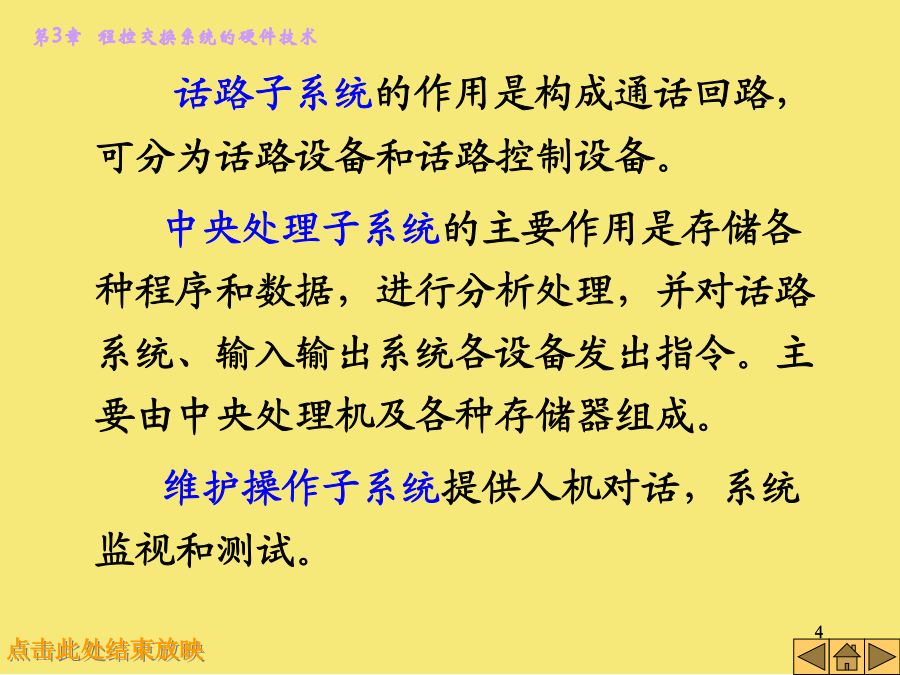

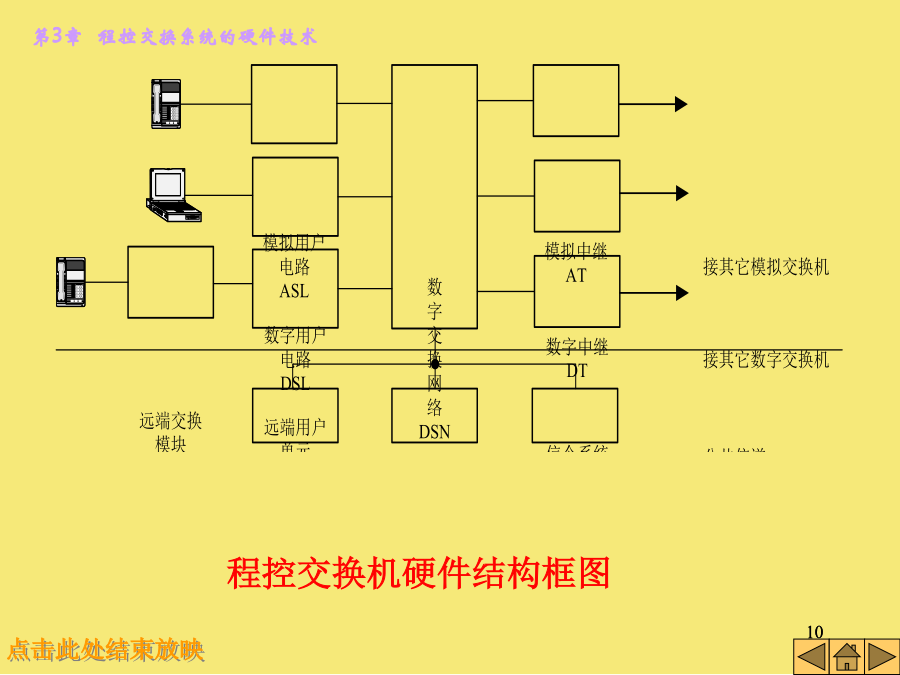

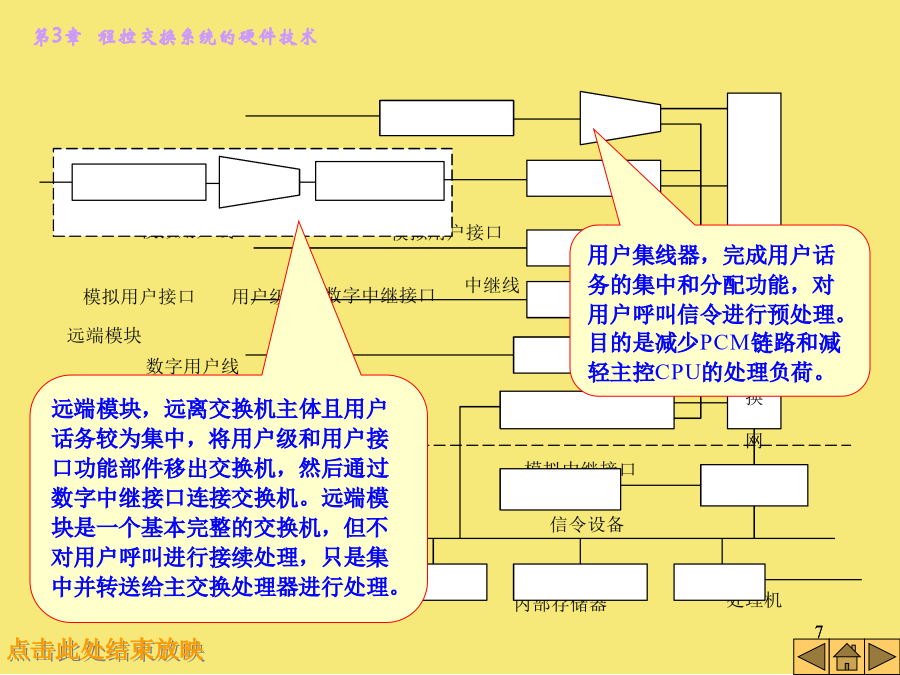

第三章程控交换系统的硬件技术本章主要内容：3.1总体结构3.2话路系统3.2.1用户级话路3.2.2中继器3.2.3信号部件3.2.4选组级结构3.3控制系统3.3.1△处理机控制方式3.3.2处理机备用方式3.3.3处理机间通信方式3.4控制部件的呼叫处理能力数字程控交换机是由硬件系统和软件系统组成。程控交换机的硬件包括话路系统、中央处理系统（控制系统）、维护与操作系统三部分。话路子系统的作用是构成通话回路，可分为话路设备和话路控制设备。中央处理子系统的主要作用是存储各种程序和数据，进行分析处理，并对话路系统、输入输出系统各设备发出指令。主要由中央处理机及各种存储器组成。维护操作子系统提供人机对话，系统监视和测试。各自有自己的处理机进行控制（分散控制），处理机之间通过通信信息进行联系，相互配合。话路系统分为：用户级和选组级。主要包括用户电路、用户集线器、中继器、信号部件、数字交换网络（即选组级）以及用户处理机等部件。数字程控电话交换系统程控交换机硬件结构框图其中，各模块的功能如下：数字交换网络DSN——主要完成话路接续，是程控交换机的核心；模拟用户接口电路ASL——连接模拟用户；数字用户接口电路DSL——连接数字用户；远端用户单元RSU——连接远端交换模块；远端交换模块RSM——连接远端用户；模拟中继AT——连接其它模拟交换机；数字中继DT——连接其它数字交换机；信令系统——产生和接收/发送各种信号；存储器——存储数据；处理机——对程控交换机进行控制；I/O接口——完成处理机和交换机内部设备之间的连接。终端设备是交换网络与外部环境的接口设备。数字交换系统的接口电路大致可以分为：用户级话路由用户电路和用户集线器组成。用户电路是用户线与交换机的接口电路，若用户线连接的终端是模拟话机，则用户线称为模拟用户线，其用户电路称为模拟用户电路，应有模/数（A/D）转换和数/模（D/A）转换的功能。一、模拟用户电路在程控数字交换机中，每个电话用户线终接在交换机的用户电路上，它是交换机连接模拟用户的接口，每个用户占用一套用户电路。用户电路（SubscriberLineCircuit，SLC）应具有七大功能：BORSCHT模拟用户电路模拟用户电路模拟用户电路1.馈电(B)交换机向用户提供定值的电压。以提供/不提供直流馈电方式决定用户终端允许/不允许进入交换机。2.过压保护(O)数字交换机内采用大量低压半导体集成电路，对电压十分敏感。用户线是外线，它与用户电路直接相连，为避免雷电袭击等造成的高压进入交换机，采用过压保护——钳位方法。3.振铃控制(R)振铃控制采用振铃继电器，由继电器接点控制铃流。4.监视(S)通过监视用户线直流电流来监视用户线回路的通/断状态。及时将用户线的状态信息送给处理机处理。一个电话机的摘、挂机或者拨号盘拨号实际上是用户线的断、续状态。断：无电流（1）续：有电流（0）5.编译码和滤波(C)集成电路实现。负责模拟信号和数字信号的转换。对每个用户实行编译码，然后合并成PCM的相应时隙串。模拟话音在进行编码以前要通过一个频率范围在300～3400HZ之间的带通滤波器。6.混合电路(H)集成电路实现。（应接入消除回声的平衡网络：对用户线的阻抗平衡匹配）完成二线（用户话机模拟信号是二线双向）和四线（PCM数字信号是四线单向的）的转换。在编码以前、译码以后要进行2/4线转换。7.测试(T)负责将用户线接至测试设备，以便对其进行测试。模拟用户接口电路实现示例26二、用户集线器用户集线器（SubscriberLineConcentrator，SLC）是用来进行话务量的集中（或分散）的。此功能是利用单级T接线器实现。用户集线器包括16个T接线器，一个T接线器入端最多接120个用户，每120用户为一小群。T接线器的出端为四条PCM线到选组级，即120个话路时隙。每一个用户分配一个时隙，在用户集线器的输出端进行集中。复用器SMU代表上行通路话音存储器，LCMU代表上行通路用户级T的控制存储器。一个控制存储器按集中比（16∶1）的要求，可控制16个话音存储器。控制存储器的单元数为128个单元，每个单元地址对应输出母线的一个时隙（输出控制）。从用户电路来的四条PCM母线（HW）进入复用器，复用器任务是先串→并转换，然后将四条母线集中到一个通路，复用器的输出端和T级话音存储器SM相连。SM的输出端接分路器，分路器的作用和复用器相反。即把一条并行通路分成了4条串行通路，接入选组级。串—并LCM控制16对T接线器的上、下通路的话音存贮器的读写。上行：用户电路→USM→交换网络(送a)下行：交换网络→DSM→用户电路(收b)48以F-150为例：一个用户集线器
