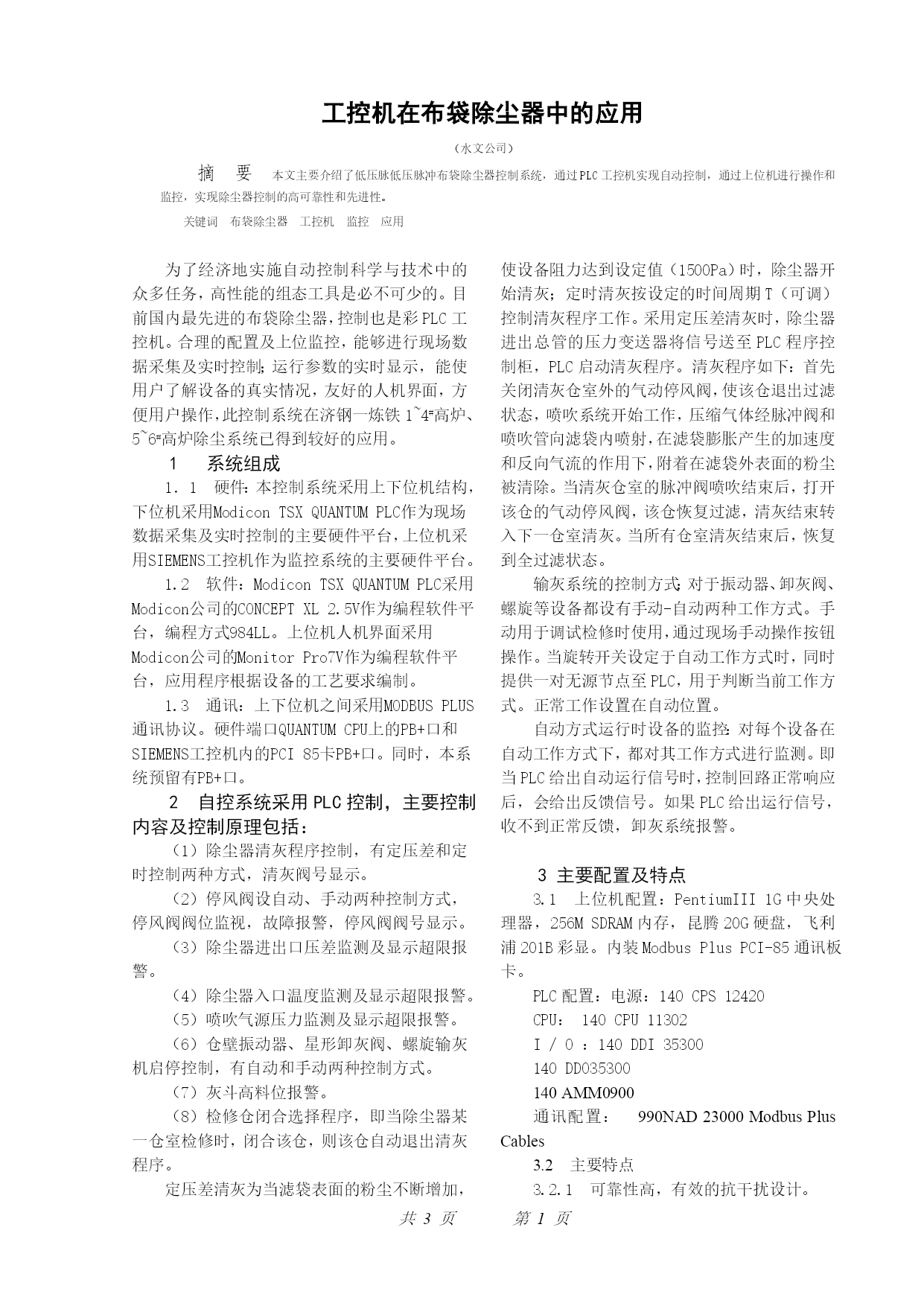

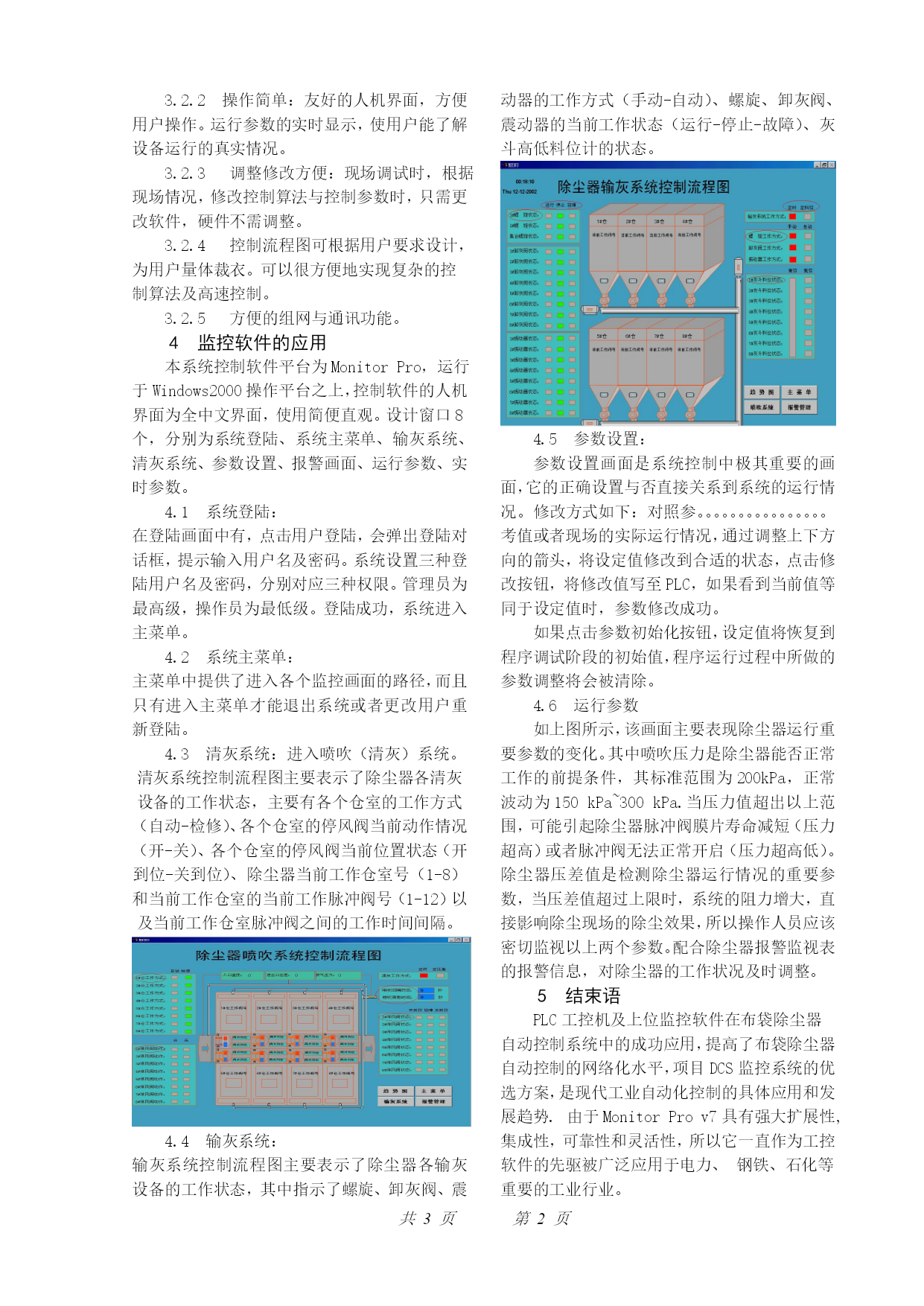

共NUMPAGES3页第PAGE3页工控机在布袋除尘器中的应用（水文公司）摘要本文主要介绍了低压脉低压脉冲布袋除尘器控制系统，通过PLC工控机实现自动控制，通过上位机进行操作和监控，实现除尘器控制的高可靠性和先进性。关键词布袋除尘器工控机监控应用为了经济地实施自动控制科学与技术中的众多任务，高性能的组态工具是必不可少的。目前国内最先进的布袋除尘器，控制也是彩PLC工控机。合理的配置及上位监控，能够进行现场数据采集及实时控制；运行参数的实时显示，能使用户了解设备的真实情况，友好的人机界面，方便用户操作，此控制系统在济钢一炼铁1~4#高炉、5~6#高炉除尘系统已得到较好的应用。1系统组成1．1硬件：本控制系统采用上下位机结构，下位机采用ModiconTSXQUANTUMPLC作为现场数据采集及实时控制的主要硬件平台，上位机采用SIEMENS工控机作为监控系统的主要硬件平台。1.2软件：ModiconTSXQUANTUMPLC采用Modicon公司的CONCEPTXL2.5V作为编程软件平台，编程方式984LL。上位机人机界面采用Modicon公司的MonitorPro7V作为编程软件平台，应用程序根据设备的工艺要求编制。1.3通讯：上下位机之间采用MODBUSPLUS通讯协议。硬件端口QUANTUMCPU上的PB+口和SIEMENS工控机内的PCI85卡PB+口。同时，本系统预留有PB+口。2自控系统采用PLC控制，主要控制内容及控制原理包括：（1）除尘器清灰程序控制，有定压差和定时控制两种方式，清灰阀号显示。（2）停风阀设自动、手动两种控制方式，停风阀阀位监视，故障报警，停风阀阀号显示。（3）除尘器进出口压差监测及显示超限报警。（4）除尘器入口温度监测及显示超限报警。（5）喷吹气源压力监测及显示超限报警。（6）仓壁振动器、星形卸灰阀、螺旋输灰机启停控制，有自动和手动两种控制方式。（7）灰斗高料位报警。（8）检修仓闭合选择程序，即当除尘器某一仓室检修时，闭合该仓，则该仓自动退出清灰程序。定压差清灰为当滤袋表面的粉尘不断增加，使设备阻力达到设定值（1500Pa）时，除尘器开始清灰；定时清灰按设定的时间周期T（可调）控制清灰程序工作。采用定压差清灰时，除尘器进出总管的压力变送器将信号送至PLC程序控制柜，PLC启动清灰程序。清灰程序如下：首先关闭清灰仓室外的气动停风阀，使该仓退出过滤状态，喷吹系统开始工作，压缩气体经脉冲阀和喷吹管向滤袋内喷射，在滤袋膨胀产生的加速度和反向气流的作用下，附着在滤袋外表面的粉尘被清除。当清灰仓室的脉冲阀喷吹结束后，打开该仓的气动停风阀，该仓恢复过滤，清灰结束转入下一仓室清灰。当所有仓室清灰结束后，恢复到全过滤状态。输灰系统的控制方式：对于振动器、卸灰阀、螺旋等设备都设有手动-自动两种工作方式。手动用于调试检修时使用，通过现场手动操作按钮操作。当旋转开关设定于自动工作方式时，同时提供一对无源节点至PLC，用于判断当前工作方式。正常工作设置在自动位置。自动方式运行时设备的监控：对每个设备在自动工作方式下，都对其工作方式进行监测。即当PLC给出自动运行信号时，控制回路正常响应后，会给出反馈信号。如果PLC给出运行信号，收不到正常反馈，卸灰系统报警。3主要配置及特点3.1上位机配置：PentiumIII1G中央处理器，256MSDRAM内存，昆腾20G硬盘，飞利浦201B彩显。内装ModbusPlusPCI-85通讯板卡。PLC配置：电源：140CPS12420CPU：140CPU11302I/O：140DDI35300140DDO35300140AMM0900通讯配置：990NAD23000ModbusPlusCables3.2主要特点3.2.1可靠性高，有效的抗干扰设计。3.2.2操作简单：友好的人机界面，方便用户操作。运行参数的实时显示，使用户能了解设备运行的真实情况。3.2.3调整修改方便：现场调试时，根据现场情况，修改控制算法与控制参数时，只需更改软件，硬件不需调整。3.2.4控制流程图可根据用户要求设计，为用户量体裁衣。可以很方便地实现复杂的控制算法及高速控制。3.2.5方便的组网与通讯功能。4监控软件的应用本系统控制软件平台为MonitorPro，运行于Windows2000操作平台之上，控制软件的人机界面为全中文界面，使用简便直观。设计窗口8个，分别为系统登陆、系统主菜单、输灰系统、清灰系统、参数设置、报警画面、运行参数、实时参数。4.1系统登陆：在登陆画面中有，点击用户登陆，会弹出登陆对话框，提示输入用户名及密码。系统设置三种登陆用户名及密码，分别对应三种权限。管理员为最高级，操作员为最低级。登陆成功
