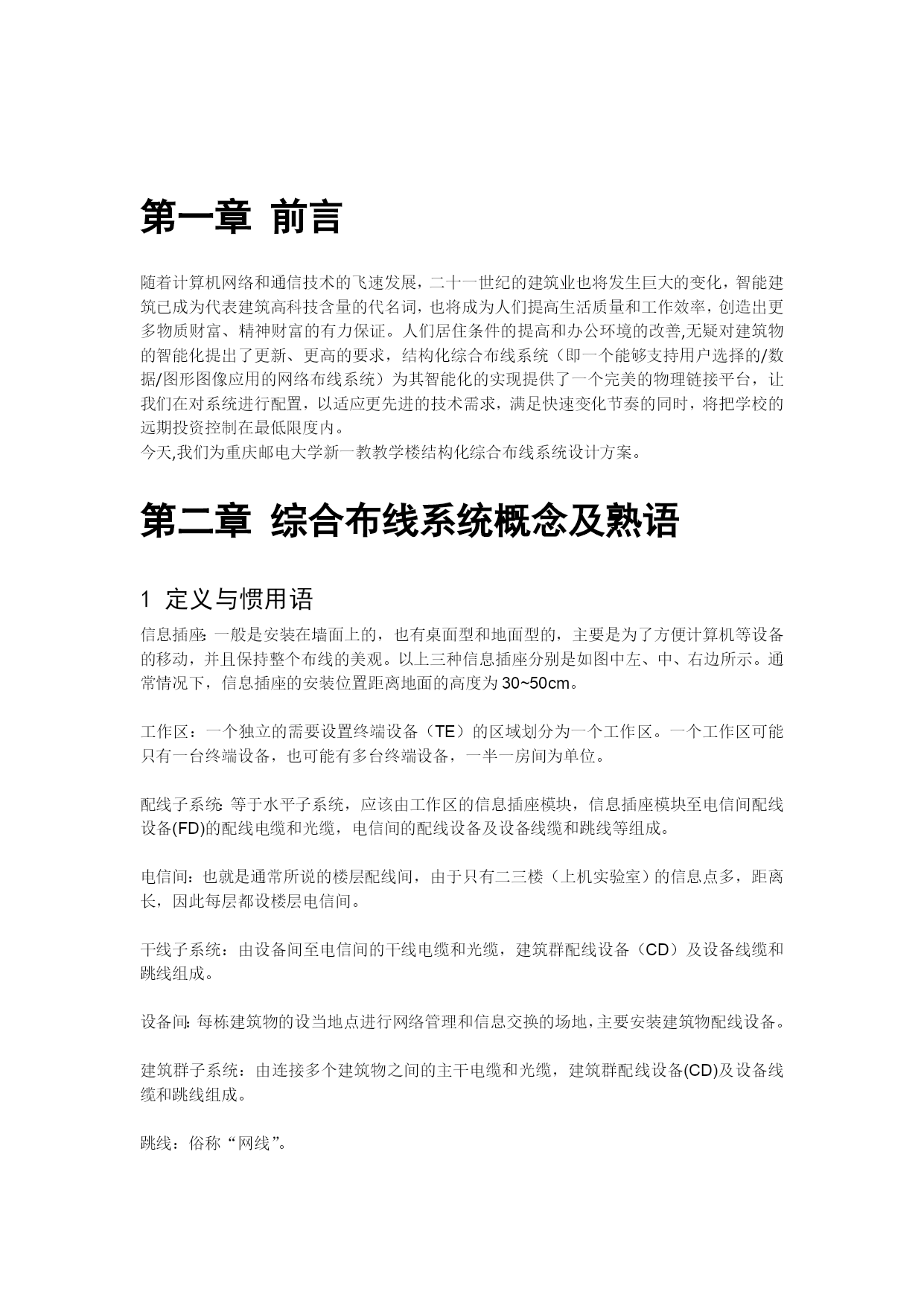

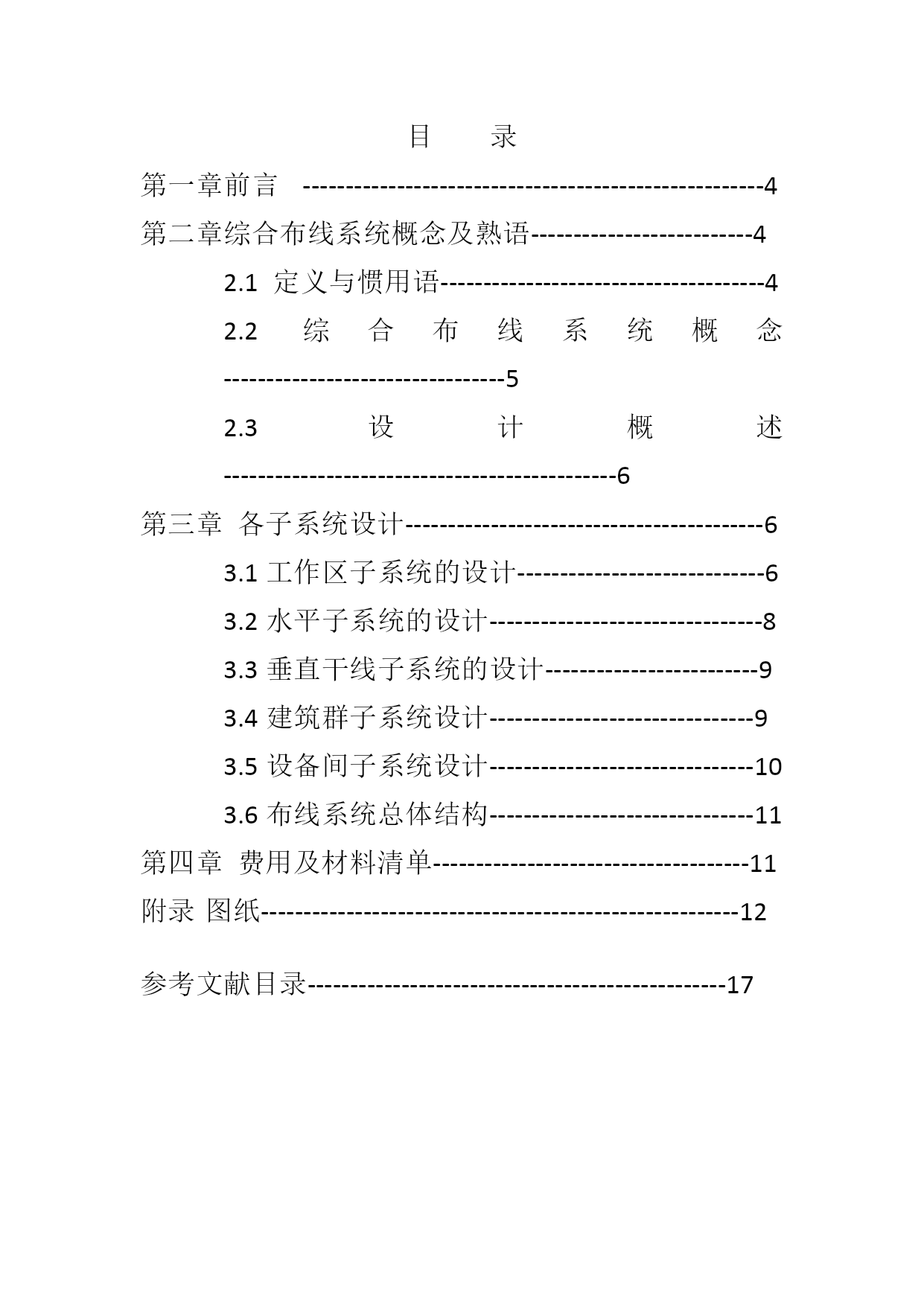

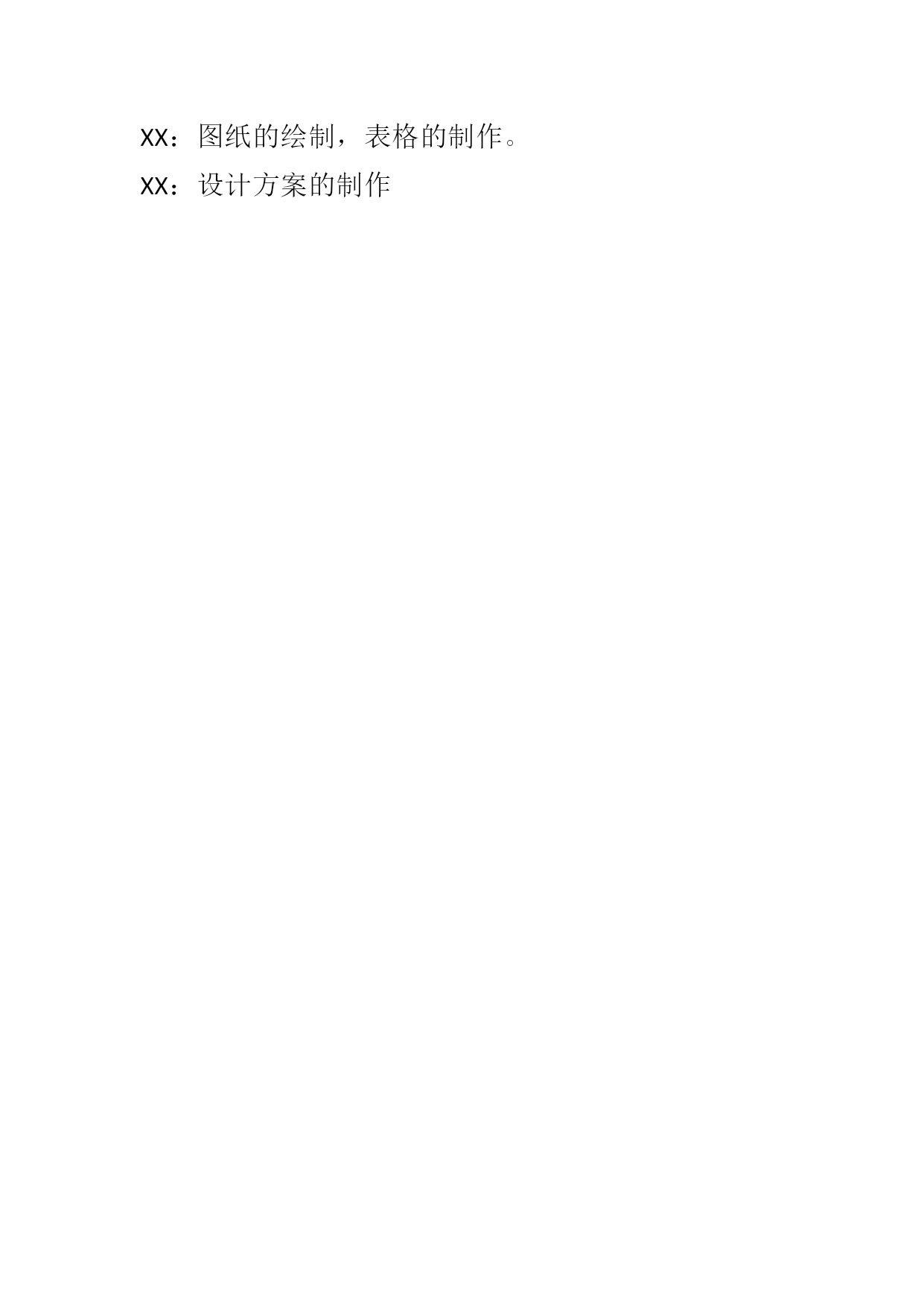

重庆邮电大学综合布线课程设计报告项目名称：国际学院综合布线系统方案专业：电子信息工程班级/小组：组长：成员：指导教师：2012年6月成员分工情况XX：图纸的绘制，表格的制作。XX：设计方案的制作目录前言------------------------------------------------------4综合布线系统概念及熟语--------------------------42.1定义与惯用语--------------------------------------42.2综合布线系统概念---------------------------------52.3设计概述----------------------------------------------6第三章各子系统设计------------------------------------------63.1工作区子系统的设计-----------------------------63.2水平子系统的设计--------------------------------83.3垂直干线子系统的设计-------------------------93.4建筑群子系统设计-------------------------------93.5设备间子系统设计-------------------------------103.6布线系统总体结构-------------------------------11第四章费用及材料清单-------------------------------------11附录图纸--------------------------------------------------------12参考文献目录-------------------------------------------------17第一章前言随着计算机网络和通信技术的飞速发展，二十一世纪的建筑业也将发生巨大的变化，智能建筑已成为代表建筑高科技含量的代名词，也将成为人们提高生活质量和工作效率，创造出更多物质财富、精神财富的有力保证。人们居住条件的提高和办公环境的改善,无疑对建筑物的智能化提出了更新、更高的要求，结构化综合布线系统（即一个能够支持用户选择的/数据/图形图像应用的网络布线系统）为其智能化的实现提供了一个完美的物理链接平台，让我们在对系统进行配置，以适应更先进的技术需求，满足快速变化节奏的同时，将把学校的远期投资控制在最低限度内。今天,我们为重庆邮电大学新一教教学楼结构化综合布线系统设计方案。第二章综合布线系统概念及熟语1定义与惯用语信息插座：一般是安装在墙面上的，也有桌面型和地面型的，主要是为了方便计算机等设备的移动，并且保持整个布线的美观。以上三种信息插座分别是如图中左、中、右边所示。通常情况下，信息插座的安装位置距离地面的高度为30~50cm。工作区：一个独立的需要设置终端设备（TE）的区域划分为一个工作区。一个工作区可能只有一台终端设备，也可能有多台终端设备，一半一房间为单位。配线子系统：等于水平子系统，应该由工作区的信息插座模块，信息插座模块至电信间配线设备(FD)的配线电缆和光缆，电信间的配线设备及设备线缆和跳线等组成。电信间：也就是通常所说的楼层配线间，由于只有二三楼（上机实验室）的信息点多，距离长，因此每层都设楼层电信间。干线子系统：由设备间至电信间的干线电缆和光缆，建筑群配线设备（CD）及设备线缆和跳线组成。设备间：每栋建筑物的设当地点进行网络管理和信息交换的场地，主要安装建筑物配线设备。建筑群子系统：由连接多个建筑物之间的主干电缆和光缆，建筑群配线设备(CD)及设备线缆和跳线组成。跳线：俗称“网线”。通信布线槽：布线槽就是凹形有盖或无盖的金属体或塑料体，中空，穿线用的！适配器：适配器是英语Adapter/adaptor的汉语翻译。适配器就是一个接口HYPERLINK"http://baike.baidu.com/view/110440.htm"\t"_blank"转换器，它可以是一个独立的硬件接口设备，允许HYPERLINK"http://baike.baidu.com/view/25278.htm"\t"_blank"硬件或电子接口与其它硬件或电子接口相连，也可以是信息接口。比如：电源适配器、三角架基座转接部件、USB与HYPERLINK"http://baike.baidu.com/view/69108.htm"\t"_blank"
