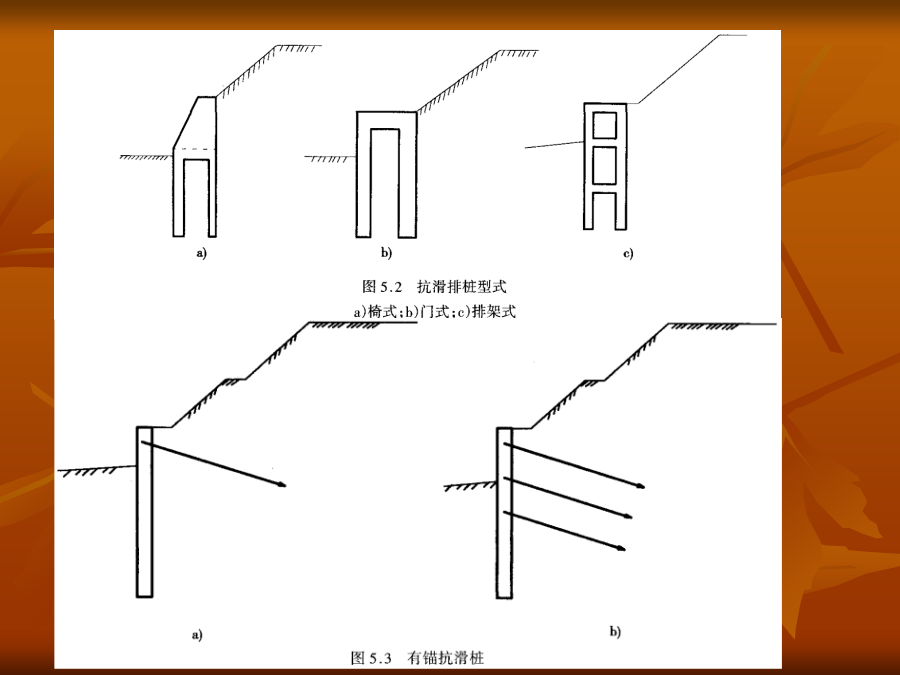

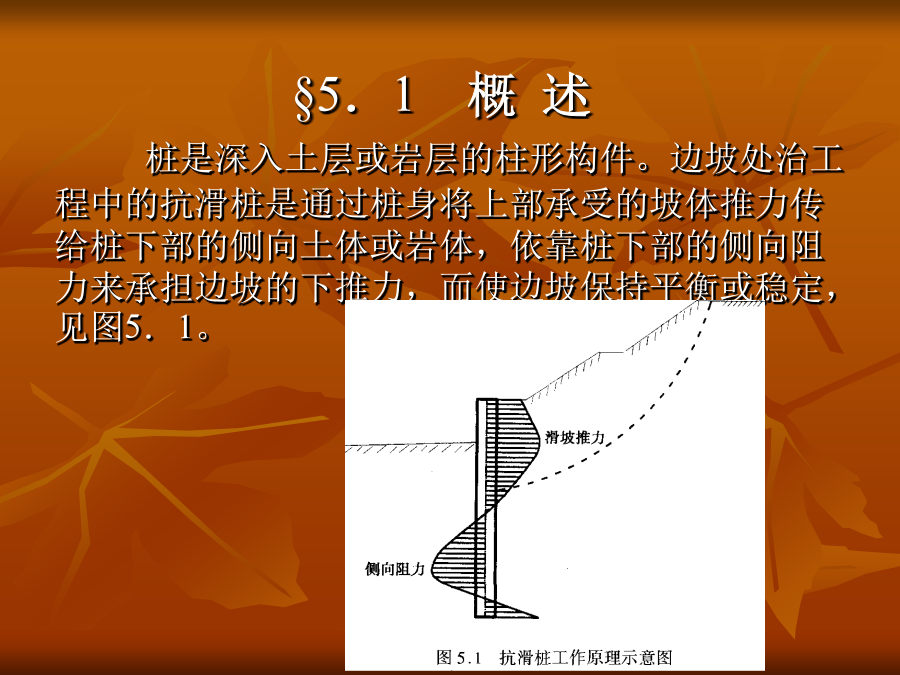

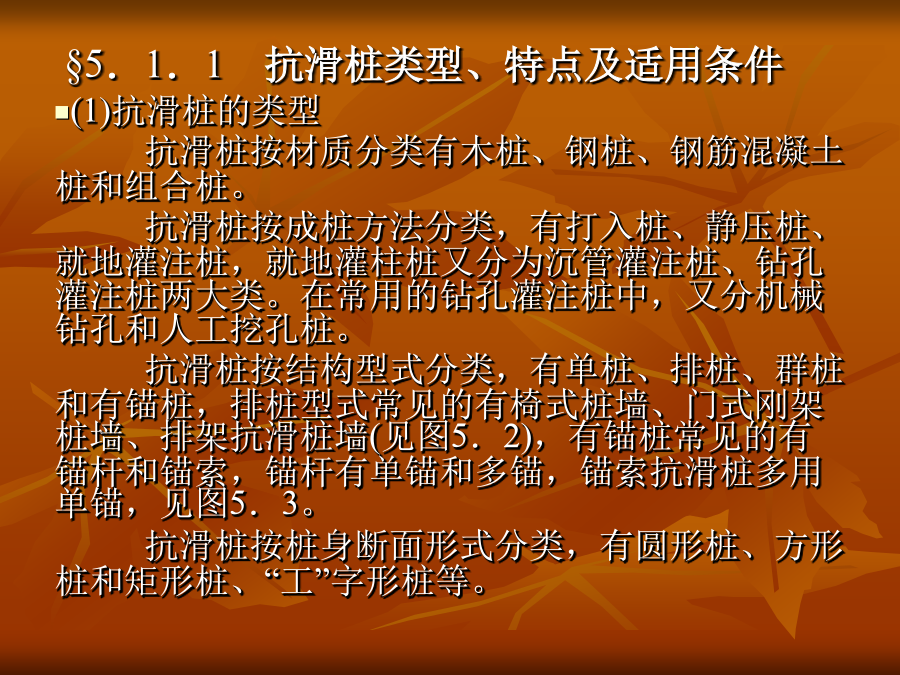

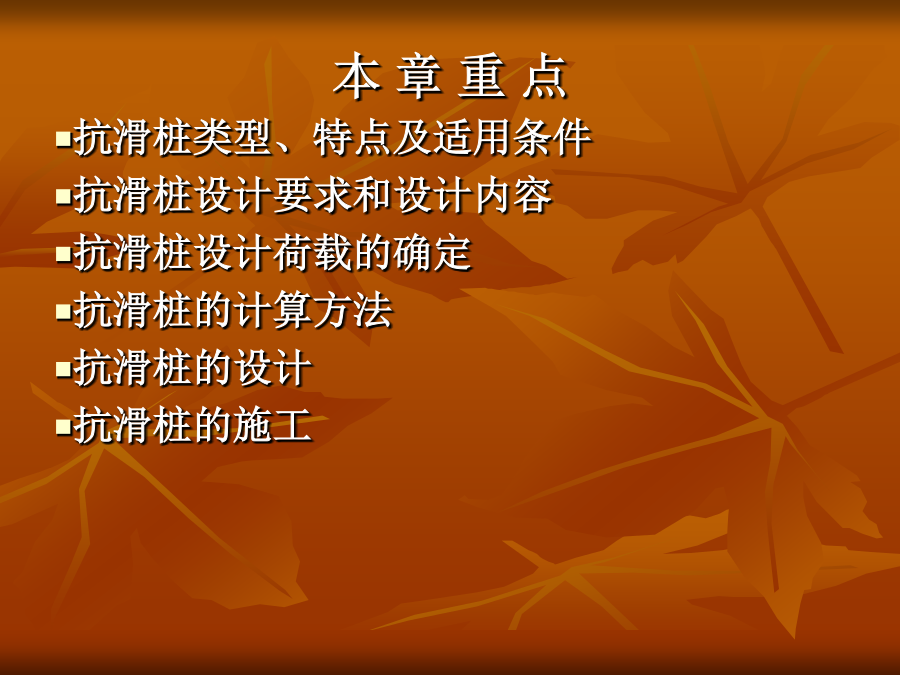

第5章抗滑桩的设计与施工本章重点抗滑桩类型、特点及适用条件抗滑桩设计要求和设计内容抗滑桩设计荷载的确定抗滑桩的计算方法抗滑桩的设计抗滑桩的施工§5．1概述桩是深入土层或岩层的柱形构件。边坡处治工程中的抗滑桩是通过桩身将上部承受的坡体推力传给桩下部的侧向土体或岩体，依靠桩下部的侧向阻力来承担边坡的下推力，而使边坡保持平衡或稳定，见图5．1。抗滑桩与一般桩基类似，但主要是承担水平荷载。抗滑桩也是边坡处治工程中常见常用的处治方案之一，从早期的木桩，到近代的钢桩和目前在边坡工程中常用的钢筋混凝土桩，断面型式有圆形和矩形，施工方法有打入、机械成孔和人工成孔等方法，结构型式有单桩、排桩、群桩，有锚桩和预应力锚索桩等。§5．1．1抗滑桩类型、特点及适用条件(1)抗滑桩的类型抗滑桩按材质分类有木桩、钢桩、钢筋混凝土桩和组合桩。抗滑桩按成桩方法分类，有打入桩、静压桩、就地灌注桩，就地灌柱桩又分为沉管灌注桩、钻孔灌注桩两大类。在常用的钻孔灌注桩中，又分机械钻孔和人工挖孔桩。抗滑桩按结构型式分类，有单桩、排桩、群桩和有锚桩，排桩型式常见的有椅式桩墙、门式刚架桩墙、排架抗滑桩墙(见图5．2)，有锚桩常见的有锚杆和锚索，锚杆有单锚和多锚，锚索抗滑桩多用单锚，见图5．3。抗滑桩按桩身断面形式分类，有圆形桩、方形桩和矩形桩、“工”字形桩等。(2)各类桩型的特点及适用条件木桩是最早采用的桩，其特点是就地取材、方便、易于施工，但桩长有限，桩身强度不高，一般用于浅层滑坡的治理、临时工程或抢险工程。钢桩的强度高，施打容易、快速，接长方便，但受桩身断面尺寸限制，横向刚度较小，造价偏高。钢筋混凝土桩是边坡处治工程广泛采用的桩材，桩断面刚度大，抗弯能力高，施工方式多样，可打入、静压、机械钻孔就地灌注和人工成孔就地灌注，其缺点是混凝土抗拉能力有限。抗滑桩的施工采用打入时，应充分考虑施工振动对边坡稳定的影响，一般是全埋式抗滑桩或填方边坡可采用，同时下卧地层应有可打性。抗滑桩施工常用的是就地灌注桩，机械钻孔速度快，桩径可大可小，适用于各种地质条件，但对地形较陡的边坡工程，机械进入和架设困难较大，另外，钻孔时的水对边坡的稳定也有影响。人工成孔的特点是方便、简单、经济，但速度较慢，劳动强度高，遇不良地层(如流沙)时处理相当困难，另外，桩径较小时人工作业困难，桩径一般应在1000mm以上才适宜人工成孔。单桩是抗滑桩的基本型式，也是常用的结构型式，其特点是简单，受力和作用明确。当边坡的推力较大，用单桩不足以承担其推力或使用单桩不经济时，可采用排桩。排架桩的特点是转动惯量大，抗弯能力强，桩壁阻力较小，桩身应力较小，在软弱地层有较明显的优越性。有锚桩的锚可用钢筋锚杆或预应力锚索，锚杆(索)和桩共同工作，改变桩的悬臂受力状况和桩完全靠侧向地基反力抵抗滑坡推力的机理，使桩身的应力状态和桩顶变位大大改善，是一种较为合理、经济的抗滑结构。但锚杆或锚索的锚固端需要有较好的地层或岩层，对锚索而言，更需要有较好的岩层以提供可靠的锚固力。抗滑桩群一般指在横向2排以上，在纵向2列以上的组合抗滑结构，类似于墩台或承台结构，它能承担更大的滑坡推力，可用于特殊的滑坡治理工程或特殊用途的边坡工程。§5．1．2抗滑桩设计要求和设计内容抗滑桩设计一般应满足以下要求：(1)抗滑桩提供的阻滑力要使整个滑坡体具有足够的稳定性，即滑坡体的稳定安全系数满足相应规范规定的安全系数或可靠指标，同时保证坡体不从桩顶滑出，不从桩间挤出；(2)抗滑桩桩身要有足够的强度和稳定性，即桩的断面要有足够的刚度，桩的应力和变形满足规定要求；(3)桩周的地基抗力和滑体的变形在容许范围内；(4)抗滑桩的埋深及锚固深度、桩问距、桩结构尺度和桩断面尺寸都比较适当，安全可靠，施工可行、方便，造价较经济。根据上述设计要求，抗滑桩的设计内容一般为：(1)进行桩群的平面布置，确定桩位、桩间距等平面尺度；(2)拟定桩型、桩埋深、桩长、桩断面尺寸；(3)根据拟定的结构确定作用于抗滑桩上的力系；(4)确定桩的计算宽度，选定地基反力系数，进行桩的受力和变形计算；(5)进行桩截面的配筋计算和一般的构造设计；(6)提出施工技术要求，拟定施工方案，计算工程量，编制概(预)算等。§5．1．3抗滑桩的设计计算程序根据上述设计要求和设计内容，抗滑桩的设计计算程序如图5．4所示。§5．2抗滑桩设计荷载的确定作用于抗滑桩上的力系主要有两大部分：作用于桩上部的滑坡推力和桩周地层对桩的反力。对有锚桩，还有锚杆或锚索系统对桩上部的横向拉力和压力。§5．2．1滑坡推力的确定滑坡推力作用于滑面以上部分的桩背上，其方向假定与桩穿过滑面点处的切线方向平行。滑坡推力的计算见第2章或第4章相关内容，即采用不平衡推力
