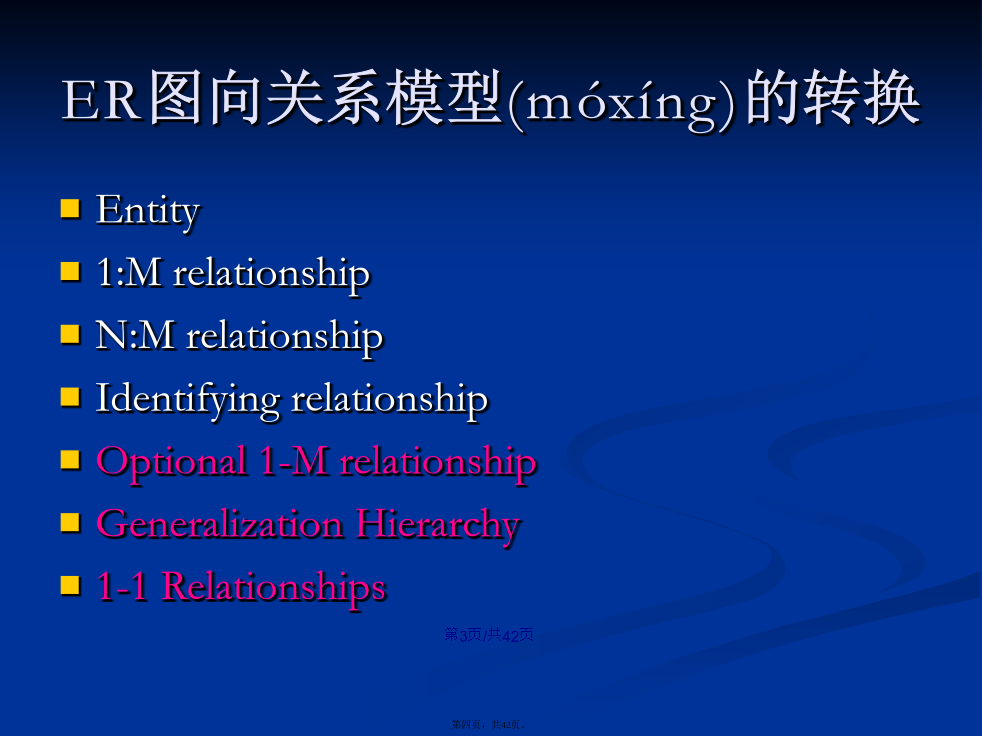

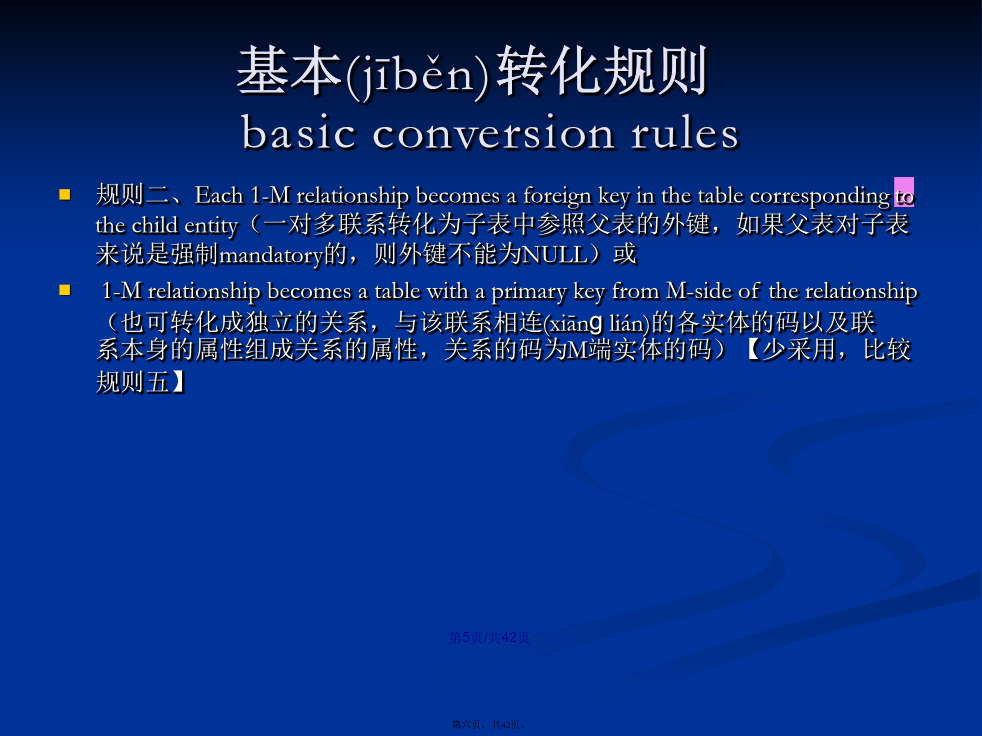

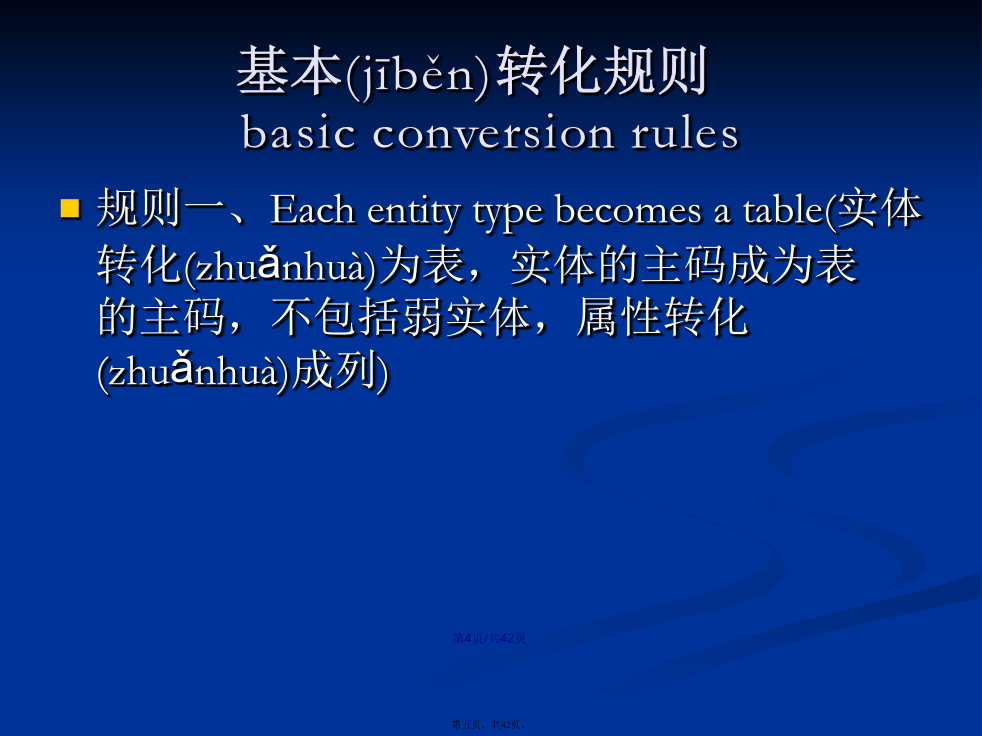

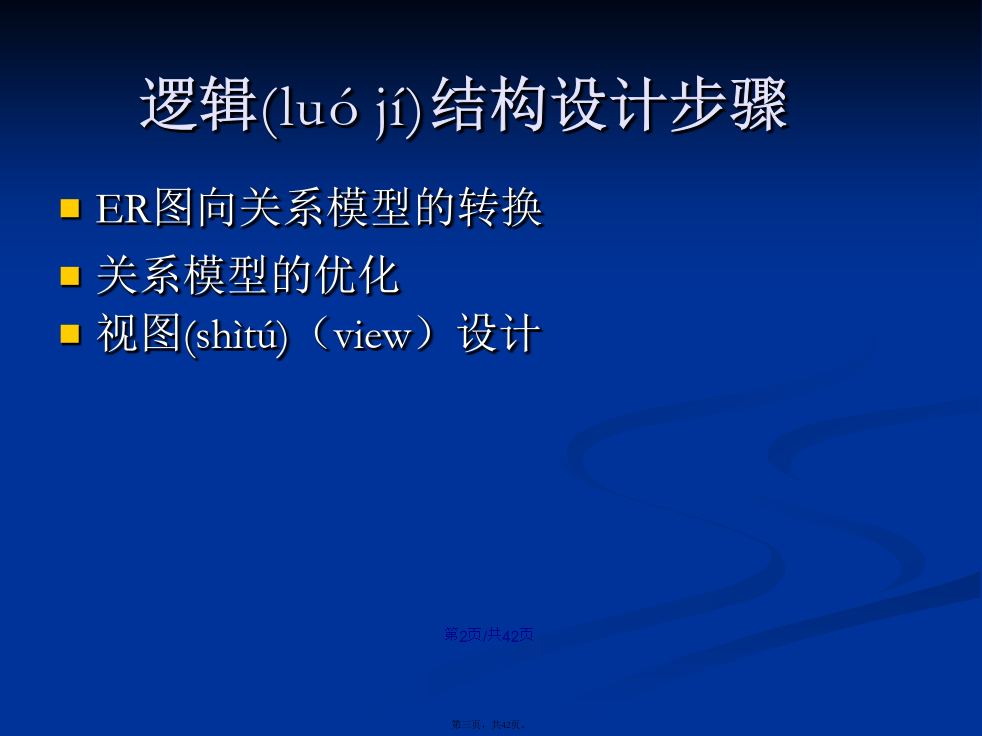

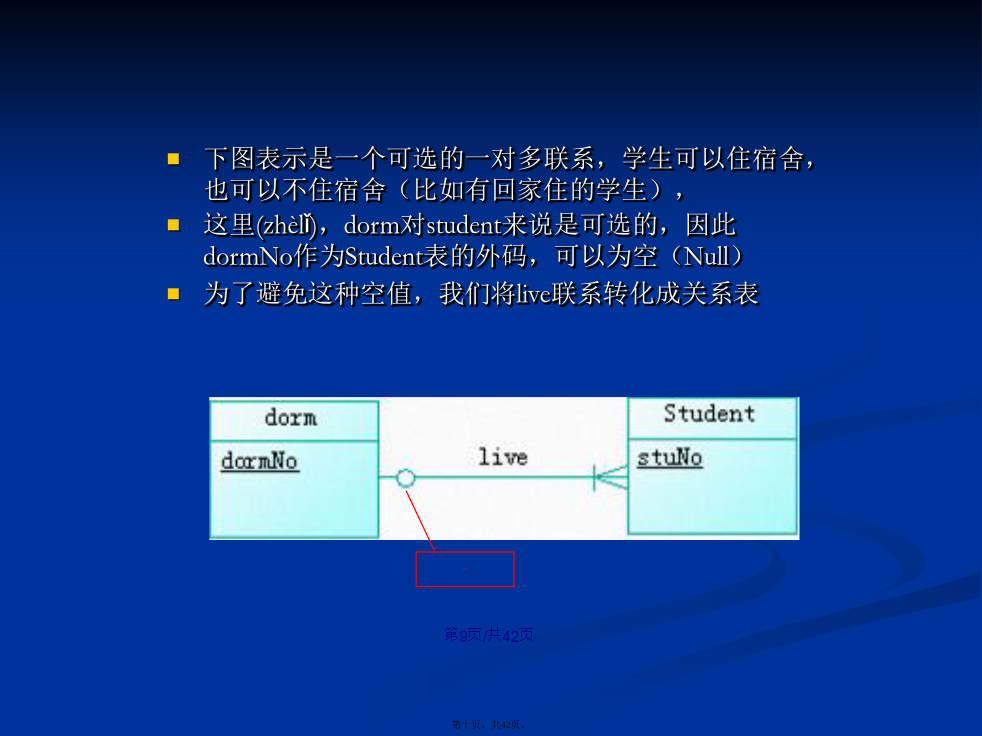

会计学逻辑结构设计步骤ER图向关系模型的转换基本转化规则basicconversionrules基本转化规则basicconversionrules下图表示是一个可选的一对多联系，学生可以住宿舍，也可以不住宿舍（比如有回家住的学生），这里，dorm对student来说是可选的，因此dormNo作为Student表的外码，可以为空（Null）为了避免这种空值，我们将live联系转化成关系表该表的主码是子表（Student实体）的主码该表的外码是两端的实体的主码的组合该表的外码不允许空NULL注意：规则五可以避免NULL，但是多生成了一个表，增加了查询的复杂性，许多应用中，避免额外的表比避免NULL更重要方法一：方法二：在PowerDesigner中可通过设置dominant关系来实现逻辑模型的优化视图（view）设计视图定义视图的作用视图的作用视图的作用视图的作用Withcheckoption例：CREATEVIEWygb_viewASSELECT*FROM员工表WHERE员工表.性别=‘女’执行下列语句,插入新记录:INSERTINTOygb_view(姓名,性别,工资)values(‘李立三’,‘男’,2300)插入操作成功,但不合理!解决办法:使用withcheckoption：CREATEVIEWygb_viewASSELECT*FROM员工表WHERE员工表.性别=‘女’Withcheckoption同样(tóngyàng),插入新记录:INSERTINTOygb_view(姓名,性别,工资)values(‘李立三’,‘男’,2300)时，插入操作将失败!数据库设计贯通—物理设计部分从索引说起索引方法一：企业管理器选中学生表，右击“设计表”右击“索引/键”打开“属性(shǔxìng)”对话框为学号sno创建聚集、唯一索引参见右图方法一：企业管理器选中学生表，右击“设计表”右击“索引/键”打开“属性”对话框为姓名sn创建非聚集索引参见右图方法二：使用SQL命名为课程号cno创建聚集、唯一索引的命令如下：CreateuniqueclusteredindexIN_CNOonc(cno)Withpad_index,fillfactor=80为课程名cn创建非聚集、唯一索引的命令如下：CreateuniqueindexIN_CNonc(cnDESC)注：pad_index需与fillfactor一起使用Fillfactor=填充因子：用于指定在创建索引时，每个索引页的数据占索引页大小的百分比，范围为1~100DESC表示为降序索引，默认是升序索引的选择规则索引的选择规则索引的选择规则TheEnd
