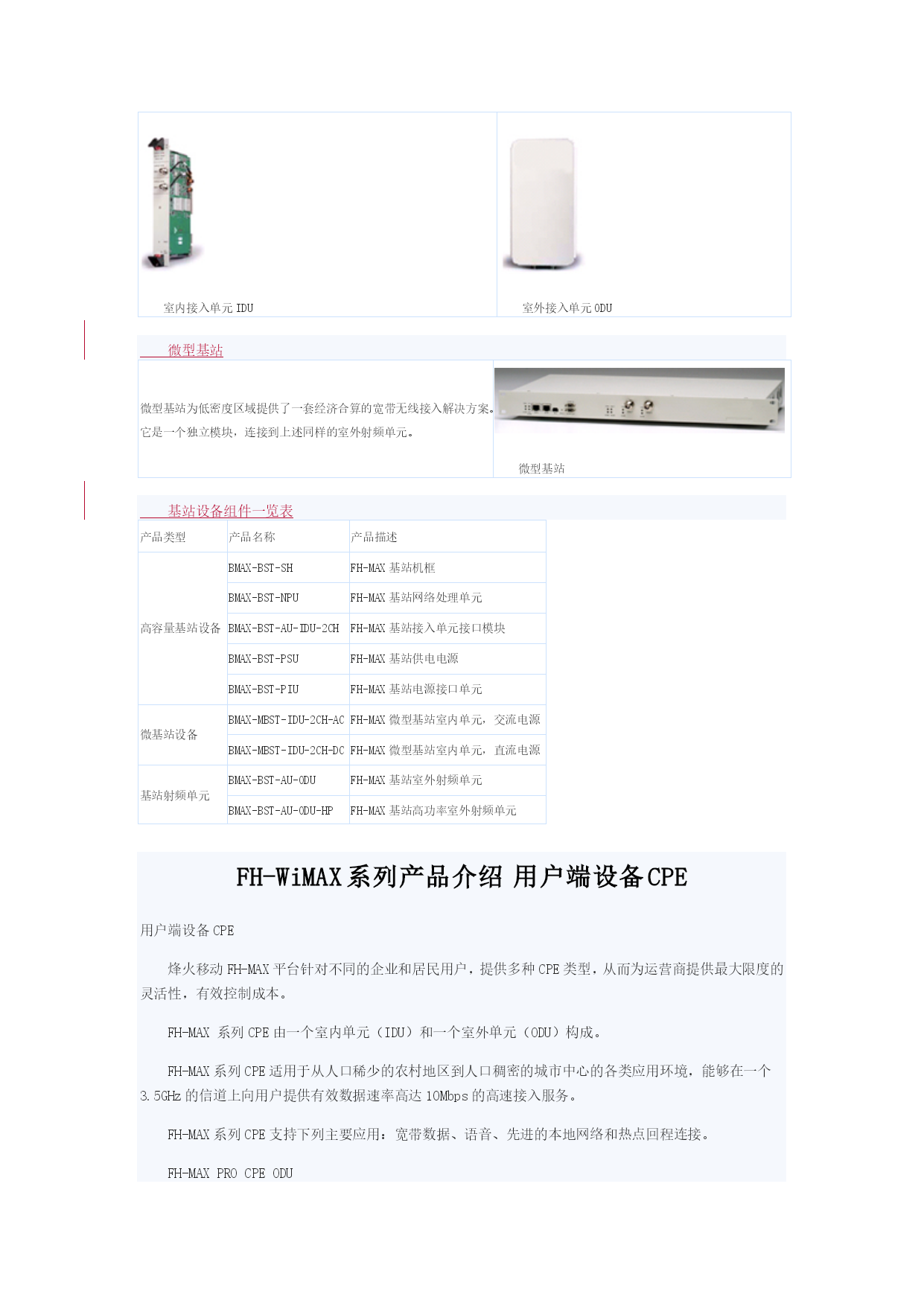

FH-WiMAX系列产品介绍-2007-12-2017:16:24阅读(13)HYPERLINK"http://tech.ddvip.com/2007-12/119814218438842.html"\l"comment_content"发表评论烽火移动目前提供的WiMAX产品家族包括工作频段为3.3GHz的FH-MAX3300、工作频段为3.5GHz的FH-MAX3500和工作频段为3.6GHz的FH-MAX3600等型号。基站设备FH-MAX3500基站有两种基本结构：高容量机箱型基站和微型基站。高容量基站高容量基站是一个8U高机框，机框包含一个网络处理器单元NPU、接入单元模块AU（在每个单独的机箱中可达到6个）、电源和供电模块。所有的模块都是可热插拔的，通过多重冗余设计提高系统的可靠性。高容量基站设备网络处理单元NPU网络处理单元是基站的核心部件，作为中央处理单元管理基站组件和它所连接的全部用户单元。它的主要功能是：全部接入单元的通信业务量经由100/1000Base-T，汇聚到/自骨干网；业务分类和连接初始化；基于策略的数据交换；服务级别协议管理；基站全面管理，操作控制和告警监控。NPU模块图片室内/室外接入单元IDUFH-MAX接入单元包括一个室内单元（IDU）及一个室外单元（ODU）。室内接入单元（IDU）模块包含无线IEEE802.16/HiperMANMAC和调制解调器，完成无线链路建立和带宽管理功能。每个室内接入单元（IDU）包括两个3.5/1.75MHzPHY信道以支持（RF）射频分集功能和无线链路冗余。室内接入单元IDU室外接入单元（ODU）是一个高功率、全双工、多载波射频单元，需要连接外部天线。该ODU具有发射功率高、噪声系数低的特点，从而可以提供高系统增益和强大的抗干扰能力。室外接入单元ODU微型基站微型基站为低密度区域提供了一套经济合算的宽带无线接入解决方案。它是一个独立模块，连接到上述同样的室外射频单元。微型基站基站设备组件一览表产品类型产品名称产品描述高容量基站设备BMAX-BST-SHFH-MAX基站机框BMAX-BST-NPUFH-MAX基站网络处理单元BMAX-BST-AU-IDU-2CHFH-MAX基站接入单元接口模块BMAX-BST-PSUFH-MAX基站供电电源BMAX-BST-PIUFH-MAX基站电源接口单元微基站设备BMAX-MBST-IDU-2CH-ACFH-MAX微型基站室内单元，交流电源BMAX-MBST-IDU-2CH-DCFH-MAX微型基站室内单元，直流电源基站射频单元BMAX-BST-AU-ODUFH-MAX基站室外射频单元BMAX-BST-AU-ODU-HPFH-MAX基站高功率室外射频单元FH-WiMAX系列产品介绍用户端设备CPE用户端设备CPE烽火移动FH-MAX平台针对不同的企业和居民用户，提供多种CPE类型，从而为运营商提供最大限度的灵活性，有效控制成本。FH-MAX系列CPE由一个室内单元（IDU）和一个室外单元（ODU）构成。FH-MAX系列CPE适用于从人口稀少的农村地区到人口稠密的城市中心的各类应用环境，能够在一个3.5GHz的信道上向用户提供有效数据速率高达10Mbps的高速接入服务。FH-MAX系列CPE支持下列主要应用：宽带数据、语音、先进的本地网络和热点回程连接。FH-MAXPROCPEODUFH-MAXPROCPEODU包括调制解调、射频处理、数据处理和管理组件，还包含一个水平或垂直极化的高增益平板天线。用户端室外单元ODUFH-MAXPROCPEIDUFH-MAXPROCPEIDU通过一根5类以太网线与ODU连接，用于传输电源、数据业务和控制信号。自安装式Si-CPEFH-MAXSi-CPE是烽火移动推出的一款自动安装型游牧式WiMAX用户单元，其外形小巧，非常适合家庭和SOHO用户，它还可通过10/100BaseT以太网端口或USBV1.1/2.0端口支持数据业务。FH-MAXSi-CPE内置多根天线，具备快速切换、最佳基站选择、高输出功率等优点。FH-MAXSi-CPE特点：简单易用，打开包装，插上电源即可使用！自安装式Si-CPE宽带数据网桥CPE无线和有线媒体之间的网桥，支持512个MAC地址。经由一个标准的IEEE802.3以太网10/100Base-T（RJ45）接口连接用户数据设备基于分组交换的技术使得用户可以“始终在线”。宽带数据网桥CPE宽带语音网关CPE宽带语音网关CPE为居民和SOHO（小型办公环境）提供集成的语音和数据服务；具有多种先进的语音和数据功能如：VLAN、IPDiffServ、支持H.323和SIP、5类
